【三菱電機 SCF2013】センサレスサーボを出展（システムコントロールフェア2013）

三菱電機株式会社は、生産現場の機械・装置等に組み込まれる駆動システムの新製品、専用ドライブユニットとセンサレスPM モータ(※1) を組み合わせたセンサレスサーボ（2013年7月発売）を「システムコントロールフェア2013」（11月6日～8日）に出展いたします。
※1：永久磁石モータ（Permanent Magnet motor）と三菱独自のセンサレス制御技術（Sensorless drive）を組合せた製品

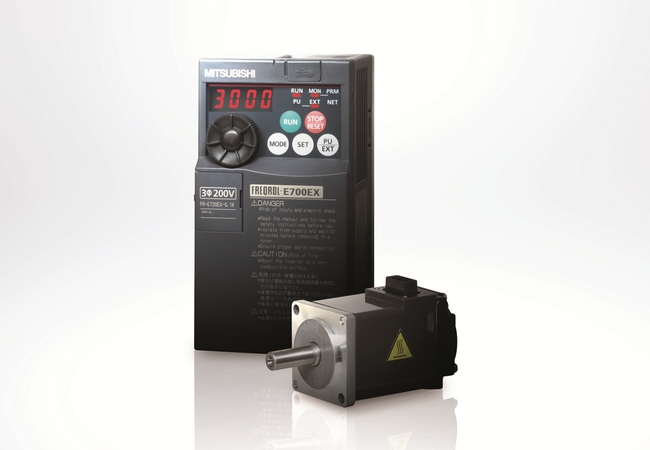

▼出展製品 センサレスサーボの特長

1. 専用ドライブユニット：FR-E700EX シリーズ

　PM センサレスベクトル制御により、高精度な速度制御や位置決め制御を実現

　・エンコーダなしで電圧および電流からモータの速度と位置を検出

　・負荷変動(0～100%)に関係なく安定した速度(※2) で運転や位置決め(※3) を実現

　※2：速度変動率±0.05% 速度変動率（％）=（（無負荷回転速度－定格負荷回転速度）÷定格回転速度）×100

　※3：位置決め精度±1.8°



2. センサレスPM モータ：MM-GKR シリーズ

　1) モータの小形化・信頼性向上により多種多様な機械・装置に適応

　　・エンコーダを持たない小型モータのため、お客様の機械の省スペース化に貢献

　　・誘導モータ(SF-JR 4P 0.1kW)体積比96%減、サーボモータ(HG-KR13)体積比26%減

　　・冷却ファンがなく低騒音であり、クリーンルーム内でも使用可能

　　・IP65(※4) の保護構造に対応しており、水やほこりに強く信頼性が向上

　　※4：国際電気標準会議（IEC）によって定められている防水・防塵の保護規格



　2) 永久磁石モータの採用により省エネ化

　　・回転子に強力な永久磁石(高性能磁石)を組み込むことで、モータ効率(※5) を向上

　　・モータ効率：0.75kW 時に、誘導モーターSF-JR 77.6％、センサレスＰＭモーターMM-GKR 92.4％

　　・機械・装置の消費電力の低減に貢献

　　※5：モーター単体を回転させる効率



****************************************

▼製品概要

　1)製品名：センサレスサーボ
　2)発売月：2013年7月



****************************************

▼関連情報

・【三菱電機FAサイト】
　　　http://www.mitsubishielectric.co.jp/fa/compass/watch/event/scf2013/index.html

・【三菱電機FAサイト】センサレスサーボ詳細ページ

　　　http://www.mitsubishielectric.co.jp/fa/products/drv/slsv/index.html



*****************************************

▼三菱電機の「システムコントロールフェア2013」出展コンセプト

本年は「Your Solution Partner 三菱電機」のコンセプトに基づき、これまでも、これからも、お客様とともに歩みを続けるFA総合メーカーとして、新たなものづくりに向けた確かなソリューションをご提案いたします。
