石油・ガス生産設備におけるPC制御の導入事例を公表ノルウェーのFourPhase社

ベッコフオートメーション（ドイツ・フェアル）は、ノルウェーに拠点を置く石油・ガス抽出ソリューションを提供する
FourPhase社によるベッコフオートメーションの製品の導入事例を公表いたしました。



FourPhase 社のシステム（出所： FourPhase 社）

FourPhase社について
FourPhase社は現在、ノルウェーのベルゲンとスコットランドのアバディーンに生産拠点を保有しています。経験豊富なチームは、従来の石油・ガス産業にサスティナブルな変化をもたらすことを目指しています。同社は、連続して排出される油およびガスから連続的に固形物を排除します。これにより、分離装置や、バルブ、ポンプなどの他のシステム部品を保護し、混合物のない流動を確保します。固形物による坑井閉塞の解消のための、費用と時間のかかる坑内作業を回避し、スムーズな石油・ガス抽出プロセスを実現します。このFourPhase社のソリューションにより、生産設備のダウンタイムを回避することができます。

導入の背景
石油やガスの抽出は、使用する技術や部品に厳しい要求が課される非常に難しい分野です。FourPhase社のシステムは、極限状態で使用されます。高圧・高温下で使用され、極度の摩耗にさらされます。誤った手順や機能を実行するなどのオペレータのミスは、スタッフと環境の両方に重大な影響を及ぼします。そこで、保護・安全面に加えて、ユーザにも配慮した設計を行いました。最大の課題は、安全性と使いやすさの絶妙なバランスをとることでした。システム操作は非常に動的で、運用パラメータは常に変化しているため、固定されたプログラムで作業することはできません。そのため、プログラムに人が手を加えるための十分な柔軟性を持たせることが挑戦でした。

ベッコフ製品・技術の導入内容とその効果
FourPhase社の最高技術責任者であるBruntveit氏は、FourPhase社のアプローチを次のように説明します。「我々の技術範囲は、非常に幅広いです。必要とする機器の種類や、数量、設定などは極めて多岐にわたります。我々が選択したのは、モジュール式の集中制御システムです。すべてのアプリケーションで、メインのPLCであるベッコフの組込み型PC、CX5140が、中央のハブとして、ブレインボックスとして機能します。追加ユニットにはローカルのI/Oボックスがあります。これらはEtherCAT経由でブレインボックスと通信します。このシステムは、原子力発電所における欧州規格 IEC 61772に準拠した要素および機能を用いたHMIで画面操作します。システムは、主に制御室から操作しますが、ローカルコントロールパネル（LCP）として採用したベッコフのコントロールパネルCPX3721からもすべての機能にアクセスできます。」

このような「コア制御システム」と、その要素は、Four Phase社が運営するあらゆるシステムで使用されています。この技術力を活かして、ノルウェー、英国、デンマーク、サウジアラビア、アゼルバイジャン、米国、マレーシアなど、多くの国で国際的な成功を収めています。 同社の活動で特に重点を置いているのは、システムの継続的な改善と、システム間でノウハウを引き継ぐことです。これを実現するため、すべての製品を同じ制御システムで構成することが求められます。

ベッコフの防爆対応製品により、同社は、お客様に革新的なシステムを提供し、石油およびガスを効率的に抽出する選択肢を提供することができるようになりました。「ベッコフ製品を導入することで、当社のシステムはあらゆる面で恩恵を受けました。ベッコフとFourPhase社の品質要件は完全に一致しており、良好なシステム統合への道が開けています。ベッコフ製品を使用することで、遠隔地からのリモート操作の分野で大きな進歩を遂げました。これにより、過酷な条件下や長距離間でも複雑な制御を行えるようになりました。」とBruntveit氏は述べます。

「本システムで採用されている防爆対応ターミナル　ELXシリーズ（通称、青色ターミナル）は、危険区域からの信号を安全に処理できるATEXおよびIECEx認証を取得した非常にユニークなターミナルで、別途防爆バリアを必要としないことから日本市場でも注目を集めている。防爆機器に用いられる規格は世界各国で異なるものの、ベッコフの防爆製品は全てExi規格に対応しており、世界各国に機械やシステムを輸出するグローバル企業を力強くサポートすることは間違いない。」と、ベッコフ日本法人のプロセス産業担当営業は述べています。





記事全文はこちらをご参照ください
https://v2.nex-pro.com/library/Mzg2MjQ%253D

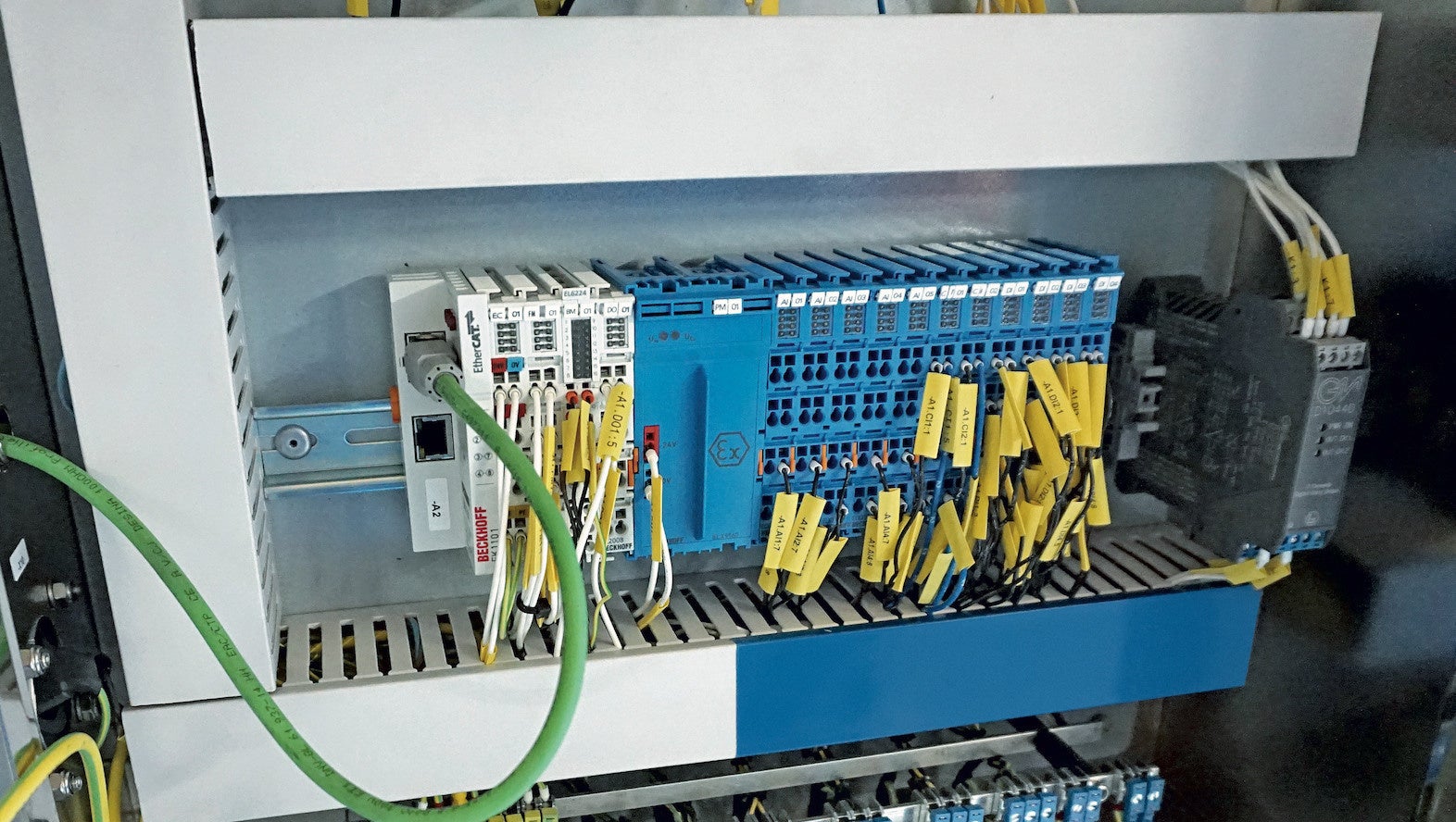

ベッコフの防爆ターミナルELXシリーズ（通称、青色ターミナル）は、危険区域からの信号を安全に処理できる （出所： FourPhase社）
