民生機器・産業機器向け 1Aまでの大電流に対応 LDOボルテージレギュレータ 「NR1641」シリーズ発売
～ 低ノイズ・高PSRR・低消費電流・高速応答性能を最高レベルで達成～
CMOSイメージセンサーに代表されるような高性能センサーや、高音質なオーディオ機器・高画質な映像機器などに使用するデバイスは、進化を遂げるにつれてノイズに敏感になっています。
特に電源電圧に生じるノイズは製品性能に直接影響を及ぼす原因となり、性能を最大限引き出すためにはノイズ対策が重要です。
「NR1641」シリーズは、ノイズ除去用コンデンサ不要製品では世界最高水準*の低出力雑音:3.7μVrmsかつリップル除去率:80dB(f=10kHz)と超低ノイズ・高リップル除去率を誇るLDOボルテージレギュレータです。
また起動時の傾斜をコントロールする「ソフトスタート機能」が内蔵されています。この機能により、突入電流の抑制や、後段デバイスの電源入力に制約がある場合の制御が容易になるなどの効果が期待できます。
さらに、出力電流1Aと大電流に対応しており、内蔵している低消費電流/高速モード自動切替機能を使用することで低自己消費電流と高速応答性を両立できます。 *日清紡マイクロデバイス調べ 2023年4月時点
これらの機能により、高性能センサーや画像処理LSIなどの高性能で大電流駆動を求められるシステムから、VCO(Voltage Controlled Oscillator)を使うRFデバイスなどのバッテリー駆動で省電力が求められるシステムまで、ノイズに敏感なあらゆるデバイスに対してノイズが少ないクリーンな電源を供給できます。
製品の入力電圧は1.7Vから5.5Vまで、出力電圧のバリエーションは1.0Vから5.0Vまで0.1V刻みで準備しています。イネーブル端子で本製品の出力をオフした時に後段容量をディスチャージする機能の有無の選択、およびソフトスタート機能の起動傾斜を2種類から選択することができます。
本製品のパッケージは、面積と放熱性のバランスが取れたDFN1616-6-GY(1.6×1.6×0.4mm)、高放熱パッケージの*HSON-6-GU (2.9×3.0×0.9mm)、および超小型パッケージの**WLCSP-6-P12(1.3×0.88×0.36mm)の3種類を準備しており、用途に応じて最適なパッケージを選択できます。
*HSON-6-GUは開発中で、2024年の発売を予定しています。
**WLCSP-6-P12は開発中で、発売予定日は未定です。
|
製品名 |
NR1641GYシリーズ |
|
サンプル価格 |
132円 |
|
サンプル受注開始 |
2023年4月4日 |
|
月産規模 |
100万個 |
※2023年4月現在の消費税率に基づいて金額を表示しています
特 長

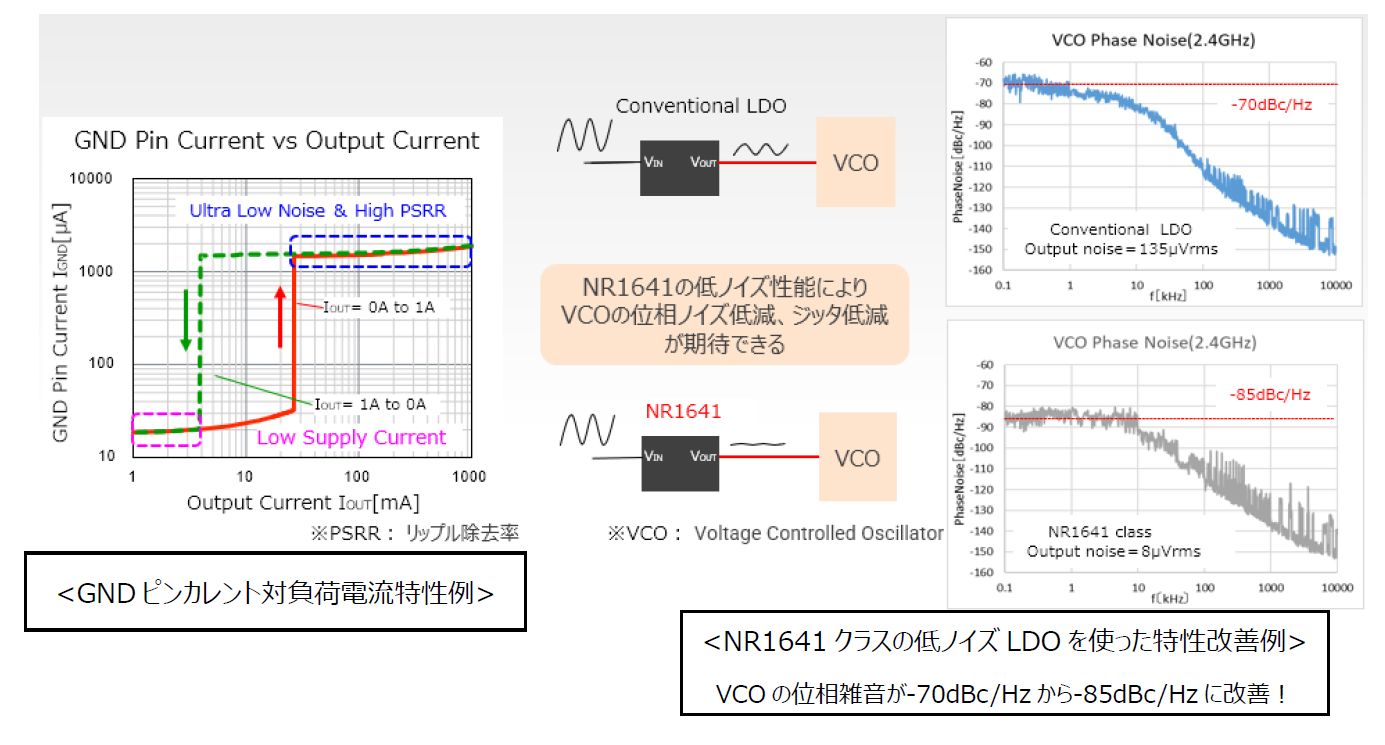

１．低消費電流/高速モード自動切替機能と高速モード固定機能を外部制御にて選択可能
２．ノイズ除去用コンデンサが不要で超低ノイズ、高リップル除去率を実現
「NR1641」シリーズの自動切替機能は、出力電流に応じて低消費電流と超低ノイズ＆高速応答の両立を実現します。また、MODE端子=Hによって高速モード固定に機能変更でき、任意のタイミングで応答性能を向上できます。
さらに、一般的にアナログ電源用の大電流に対応した低ノイズLDOは外付け部品が多い製品が主流ですが、「NR1641」シリーズはノイズ除去用コンデンサ不要製品の中では世界最高水準*の低出力雑音:3.7μVrmsかつリップル除去率:80dB(f=10kHz)と超低ノイズ・高リップル除去率を実現しました。
*日清紡マイクロデバイス調べ 2023年4月時点
３．出力電圧の立ち上がり傾斜を2種類から選択でき、突入電流対策が容易
お使いになるデバイスによっては、電源起動時の電圧傾斜の制約や、後段の容量が大きく、突入電流による誤動作が発生しますが、「NR1641」シリーズは、ソフトスタート機能を搭載しており、出力電圧の立ち上がりを傾斜の異なる2種類から選択できます。
さらに大容量の出力コンデンサを使用しても出力電圧の起動が完了するまで突入電流はTyp.250mAに制限されますので、突入電流対策が容易にできます。

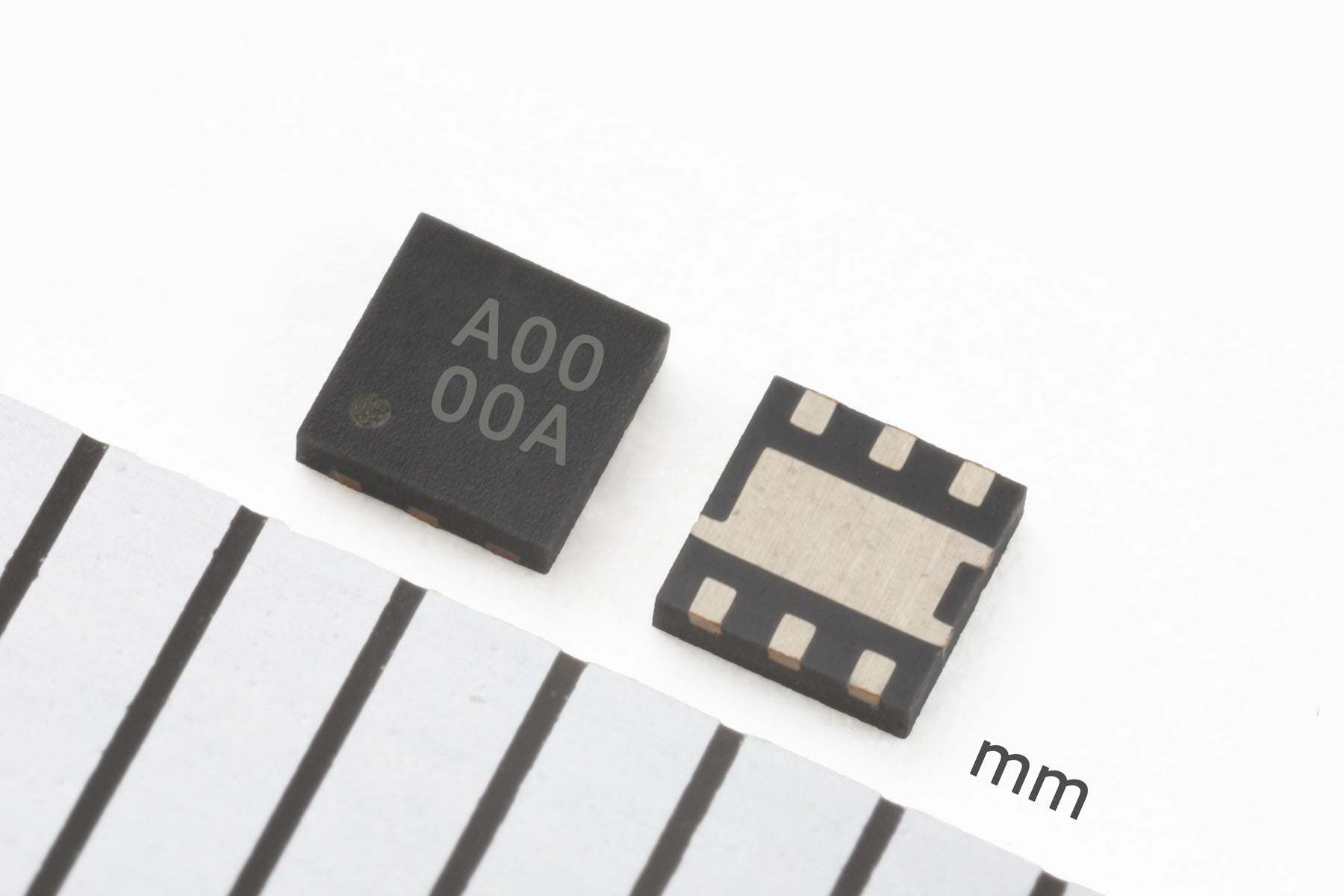

製品写真
NR1641GYシリーズ (DFN1616-6-GY)
主な仕様 （詳細はデータシートをご参照ください）
|
項目 |
NR1641シリーズ |
|
入力電圧範囲 |
1.7V ～ 5.5 V (最大定格 6.5 V) |
|
出力電圧範囲 |
1.0V ～ 5.0 V (0.1 V単位) |
|
出力電流 |
1A |
|
自己消費電流 |
Typ. 17μA / 1.5ｍA |
|
動作温度範囲 |
-40 ℃ ～ 85 ℃ |
|
搭載機能 |
サーマルシャットダウン機能、ディスチャージ機能、 |
|
パッケージ |
DFN1616-6-GY(1.6×1.6×0.4mm) |
製品詳細は以下ページをご覧ください。
https://www.nisshinbo-microdevices.co.jp/ja/products/ldo-linear-regulator/spec/?product=nr1641
