家電・業務機器の小型（周囲温度上昇）・高機能化（制御容量アップ）に配慮した制御用パワーリレー新発売

家電・業務機器の小型（周囲温度上昇）・高機能化（制御容量アップ）に配慮した
使用周囲温度85℃対応、幅7mm、5A高容量制御用パワーリレー　「LD-Pリレー」 新発売

パナソニック電工株式会社は、小型サイズにて定格制御容量 5A 277V ACの高容量を実現したパワーリレー「LD-Pリレー」を2009年8月3日から発売します。
　家電、業務機器全般において年々高機能・小型化が進んでいます。ヒータ関連の機器などでは、小型化を追求するため、各部品を高密度で実装し、機器内部の周囲温度が上昇しやすい環境にあります。また、高機能化が進み従来のリレー（制御容量：3A）より高容量の5Aを要求するケースも出てきています。
　そこで当社では、小型で高容量、さらに使用周囲温度85℃対応を実現したパワーリレーを開発。容量は3Aから5A、使用周囲温度は従来品70℃の1.2倍の85℃対応に向上しました。またEN60695（GWT2-11、GWFI2-12、GWIT2-13）を評価済み（VDE（※1）にて）で欧州向け機器に求められる難燃性、トラッキング性能を実現。環境にも配慮し、RoHS対応済みです。

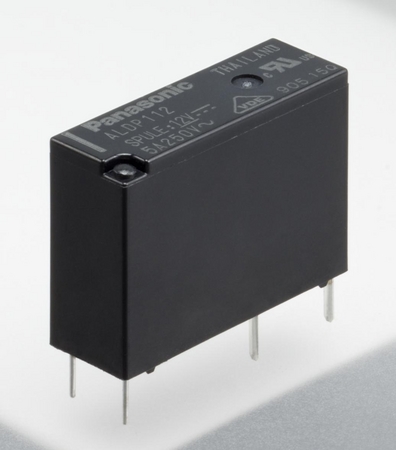

製品名 : LD-Pリレー
サイズ（mm） : L20.3×W7×H15
主な用途 : エアコン、冷蔵庫、給湯器、ボイラーなど　家電/業務機器全般
接点構成/定格制御容量 : 1a/5A 277V AC
消費電力 : 200ｍW
周囲温度 : -40℃～85℃
海外規格 : UL、C－UL、VDE取得済
発売日 : 2009年8月3日
サンプル価格 : 125円（DC 5、6、9、12Ｖ）
販売目標 : 2010年末　20万個/月


■ 主な特長

（1） 定格制御容量：5A 277VAC　（従来品：3A 277VAC）
（2） 小型サイズ：L20.3×W7×H15ｍｍ
（3） 使用周囲温度 85℃対応　（従来品：70℃）


※1 ： Verband Deutscher Elektrotechnikerの略。1893年に結成されたﾄﾞｲﾂ電気技術社連合が主となって設立。電気機器および部品の安全性試験と承認業務を行う。
