太陽光発電システム・産業用電源向けに新しいIGBTを発表

main image
STマイクロエレクトロニクス(NYSE:STM、以下ST)は、高度なトレンチゲート・フィールドストップ技術を採用した新しい1200V耐圧IGBTであるMシリーズを発表しました。同製品は、太陽光発電システム用インバータ、溶接機、無停電電源、産業用モータ等のアプリケーションにおいて、堅牢性と電力効率を大幅に向上させます。

この新しいIGBTは、導通特性とターンオフ特性が高度に最適化されている他、ターンオン損失を低く抑えており、ハードスイッチング回路(動作周波数 : 最大20kHz)に最適です。また、拡大された動作温度範囲(最高175℃)やラッチアップが発生しない安全動作領域(SOA)、10μsの短絡耐時間(150℃時)が、過酷な周辺環境や電気的環境における堅牢な性能を保証します。

Mシリーズが採用している第3世代技術には、トレンチゲート構造の最先端設計と最適化された高耐圧IGBTアーキテクチャが含まれています。これにより、スイッチオフ時の過電圧の最小化と振動の除去が可能になるため、電力損失の低減と回路設計簡略化につながります。また、低飽和電圧(Vce(sat))が高い導電効率を実現します。Vce(sat)の正温度係数に関して、パラメータ分布のばらつきが非常に小さいため、耐電力特性を向上させる並列動作も簡単です。

さらに、Mシリーズは、ターンオン時の電力効率にも優れている他、IGBTと逆並列に同一パッケージ化する最新世代のダイオード技術により、ターンオン損失を極端に増加させることなく、高速かつ緩やかな逆回復特性を実現することで、EMI性能が大幅に向上しています。

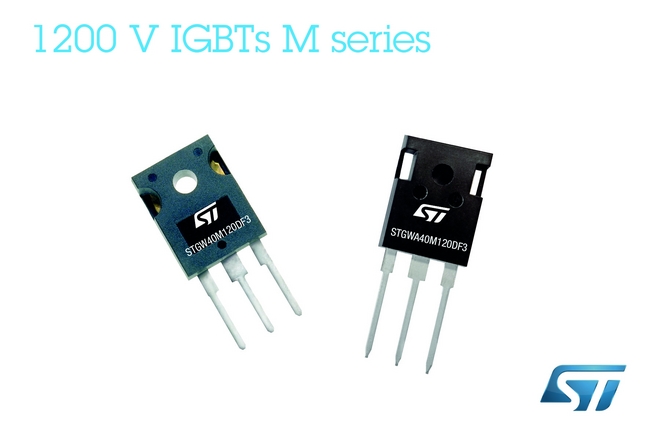

現在、Mシリーズは量産中です。STGW40M120DF3(40A)、STGW25M120DF3(25A)およびSTGW15M120DF3(15A)はTO-247パッケージで、STGWA40M120DF3、STGWA25M120DF3およびSTGWA15M120DF3はTO-247(長リード)パッケージで提供されます。STGW15M120DF3の単価は、1000個購入時に約2.80ドルです。

詳細については、 http://www.st.com/igbt をご覧ください。

STマイクロエレクトロニクスについて
STは、「センス & パワー、オートモーティブ製品」と「エンベデッド・プロセッシング ソリューション」の多種多様なアプリケーションに半導体を提供する世界的な総合半導体メーカーです。エネルギー管理・省電力からデータ・セキュリティ、医療・ヘルスケアからスマート・コンスーマ機器まで、そして、家庭、自動車、オフィスおよび仕事や遊びの中など、人々の暮らしのあらゆるシーンにおいてSTの技術が活躍しています。STは、よりスマートな生活に向けた技術革新を通し、「life.augmented」の実現に取り組んでいます。2013年の売上は80.8億ドルでした。さらに詳しい情報はSTのウェブサイト( http://www.st-japan.co.jp )をご覧ください。

◆ お客様お問い合わせ先
〒108-6017 東京都港区港南2-15-1
品川インターシティA棟
STマイクロエレクトロニクス(株)
アナログ・MEMS・パワー製品グループ
TEL: 03-5783-8250 FAX: 03-5783-8216
