世界初、車載イーサネット向け統合型EMIフィルタを発表

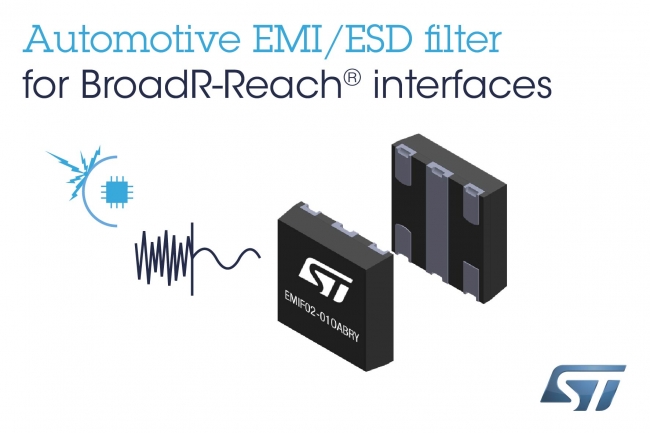

STマイクロエレクトロニクス（NYSE:STM、以下ST）は、BroadR-Reach(R)(1)インタフェースに対応した車載システムにおいて、EMI(2) ノイズを抑制する高集積ローパス･フィルタ EMIF02-01OABRYを発表しました。同製品は、15kV ISO 10605規格に対応するサージ保護機能を搭載する他、AEC-Q101車載規格にも準拠しています。

これまで、BroadR-Reach規格に適合するEMIフィルタの設計にはディスクリート部品が使用されてきました。しかし、各部品の精度が大きく分散している場合があるため、ディスクリート部品で構成した回路性能の調整には莫大な時間と費用が必要でした。

EMIF02-01OABRYは、既にアプリケーション上で実証済みの集積型ソリューションを提供することにより、最終製品の小型化と設計期間の短縮を実現し、前述のような課題を解決します。車載システムに求められる動作温度範囲（-40～125℃）において、EMIフィルタの減衰率はBroadR-Reach規格に完全に準拠しており、反射損失-20dB（60MHz時）、集積される2つのラインの間の部品整合誤差1%の性能を実現しています。

その他の特徴
・車載システムに求められる各種規格（IEC 61000-4-2、ISO 10605、ISO 7637-3）に準拠
・はんだ接合部の光学検査を簡略化する小型のウェッタブルフランクQFNパッケージ（3x3mm2）

EMIF02-01OABRYは現在サンプル出荷中で、1000個購入時の単価は約0.48ドルです。

詳細については、 http://www.st.com/emif02-01oabry-nb をご覧ください。

(1)BroadR-Reach(R)は、OPEN Alliance（ http://www.opensig.org ）によって定義された車載用イーサネットの規格です。1本のUTPを介して、高度運転支援システムやインフォテイメント・システムなど、複数の車載アプリケーションで同時に情報にアクセスできるため、自動車の「コネクテッド」化がますます進む中、配線コストと重量を低減します。BroadR-ReachはBroadcom社の登録商標です。
(2)電磁妨害（Electro-Magnetic Interference）

STマイクロエレクトロニクスについて
STは、私たちの暮らしに欠かすことのできないエレクトロニクス機器に、優れた性能と高い電力効率を特徴とした半導体を提供する世界的な総合半導体メーカーです。あらゆるシーンで活躍するSTの製品は、お客様が開発する次世代モバイルやIoT機器の他、よりスマートな自動車、工場、都市および住宅を可能にします。STは、生活をより豊かにする技術革新を通じ、「life.augmented」の実現に取り組んでいます。STは、10万社を超えるお客様に半導体を提供しており、2014年の売上は74.0億ドルでした。さらに詳しい情報はSTのウェブサイト（ http://www.st-japan.co.jp ）をご覧ください。
