3D解析ソフト「Molcer Plus 2.0」CTセグメンテーションなど充実

X線CTデータの解析を最新技術で支援

3Dソフトウェア開発を専門とするホワイトラビット社（東京都）は、ボクセルデータを扱う解析ソフトウェアのメジャーアップデート版「Molcer Plus ver. 2.0」をリリースしました。X線CTやMRIなどのデータに対するセグメンテーション機能が充実し、より直感的で正確なデータ処理が可能になります。

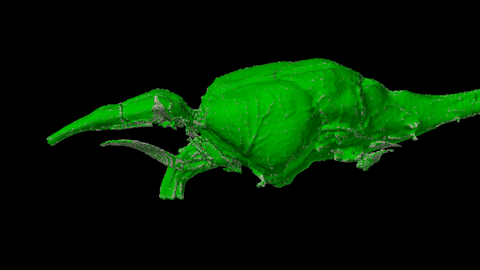

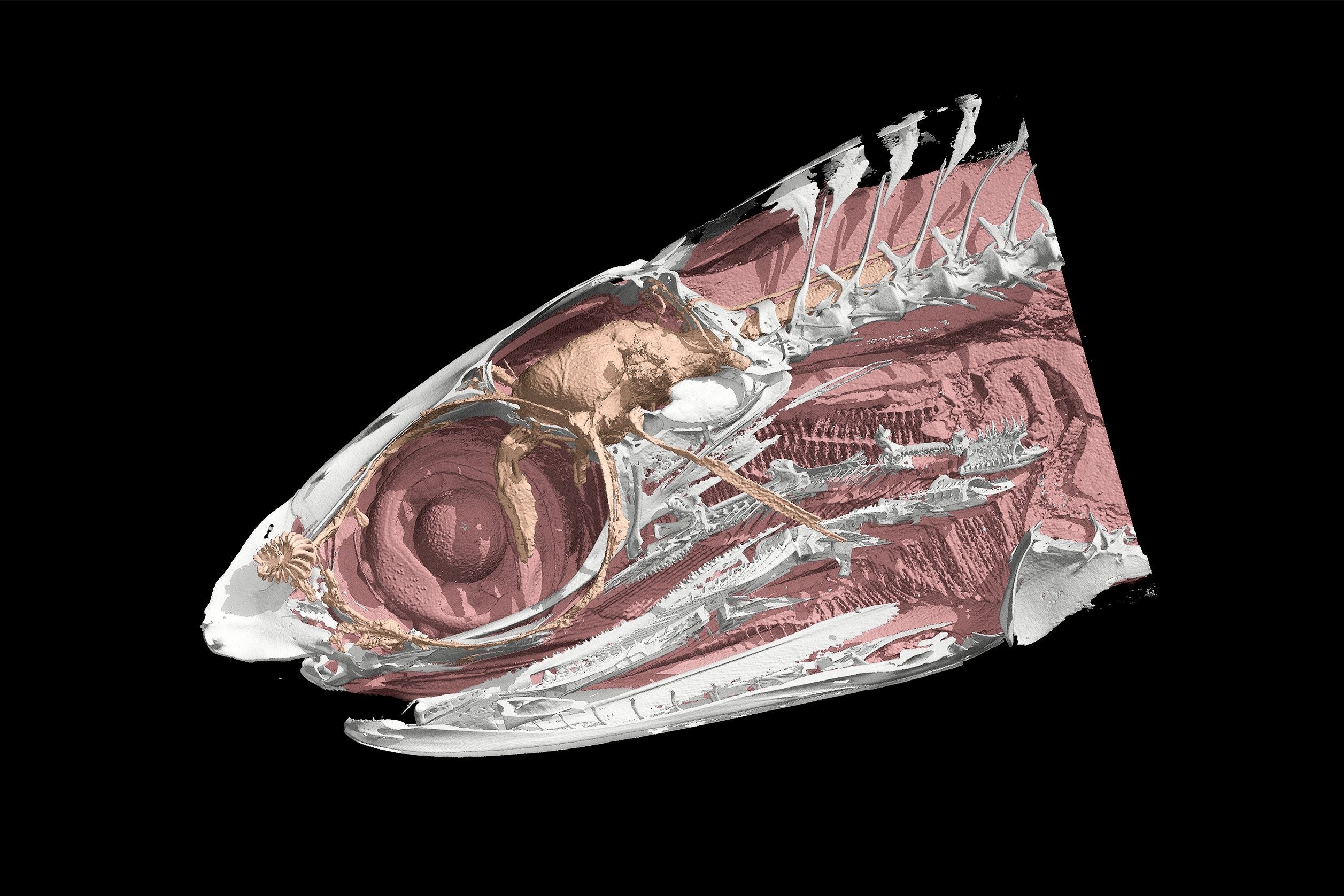

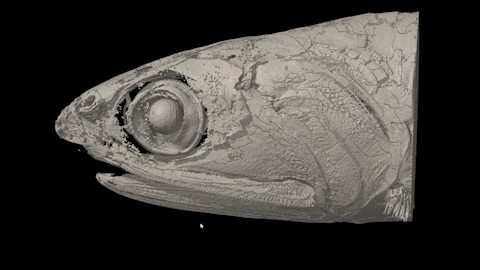

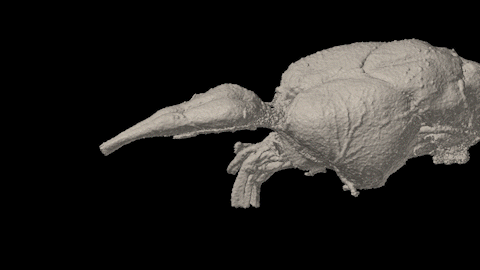

Molcer Plus ver. 2.0を用いて脳神経を抽出した、カタクチイワシ頭部（ヨウ素染色）のCT画像による3Dモデル。

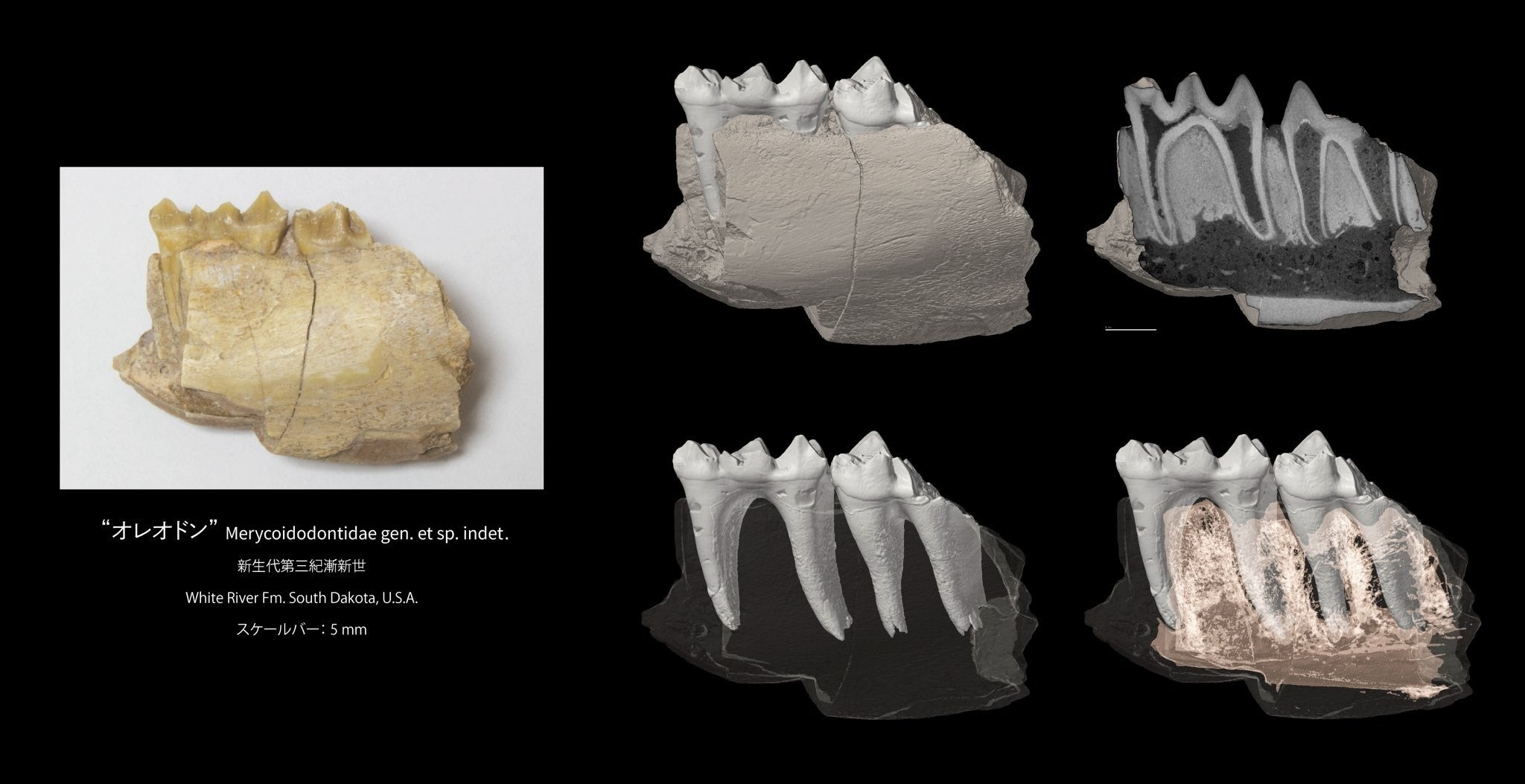

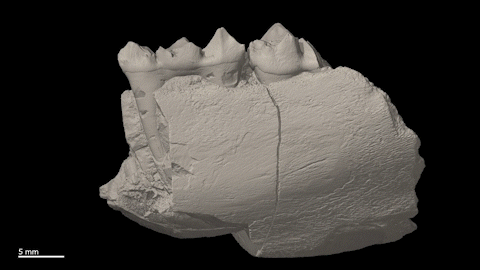

Molcer Plus ver. 2.0を用いて歯を抽出した、哺乳類の顎骨化石のCT画像による3Dモデル。

「3次元データを3次元のまま扱う」UI

Molcer Plusは、「ボクセルデータ（ボリュームデータ）」を対象とする加工・解析ソフトウェアです。ボクセルデータには、X線CT、MRI、共焦点レーザー顕微鏡などで得られる断面画像スタックが含まれ、基礎研究や製造業の分野で非破壊検査などに広く用いられています。

多くのソフトウェアでは、観察対象の抽出（セグメンテーション）を、データの軸に沿った二次元断面上での「塗り絵」によって行います。一方、Molcer Plusは、3次元表示されたモデル上で操作を進めることができる、座標軸から解放されたシステムが特徴です。

3Dモデルのインタラクティブな操作を基本とする直感的なUIが特徴。

「ボクセル値」を3次元上で調整するセグメンテーション

CTなどの画像データには必ずノイズやむらがあり、セグメンテーションの妨げとなります。Molcer Plus最大の特徴は、そうした不正確な画像の値（ボクセル値）を直接3Dモデル上で補正できる機能「ボクセル加工」です。

アップデートされたボクセル加工機能では、3D上の任意の断面で元データを参照しながら輪郭を抽出することが可能です。これにより、3D形状と断面画像を自由に行き来しながらセグメンテーションを行うことができるようになりました。

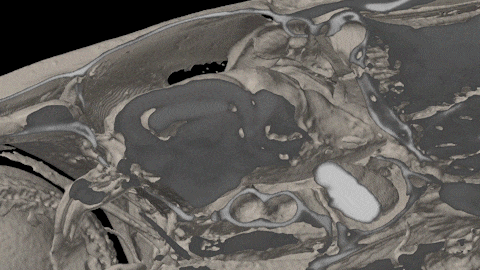

3Dモデル上で任意の断面を確認しながら、「ボクセル加工」機能によるセグメンテーションを行う（30秒、6倍速）。

形状の自動抽出には、つながっている物体を狭窄部の切断により自動で切り分ける「物体分割」や指定したサイズの凸凹を自動認識する「凸凹抽出」といった機能が利用できます。

「物体分割」機能で自動分割されたデータから目的のオブジェクトを取り出す（10秒、5倍速）。

「凸凹抽出」機能で不要部を自動抽出し目的のオブジェクトから取り除く（5秒、5倍速）。

さらに、部分的なボクセル値を「元データで置き換える」操作が実装されました。自動抽出した形状を部分的に修復するといった応用が可能です。

新機能「元データで置換」により、自動抽出できなかった箇所を補完する（5秒、5倍速）。

自由な断面における手動セグメンテーション機能

断面上の「塗り絵」による手動セグメンテーションでは、自由な向きで作成した複数の断面形状をもとに、ラベル領域を補間して作成できるようになりました。

任意の向きで描いた複数のラベルを補間して、領域を作成可能（30秒、20倍速）。

豊富な計測機能

距離、角度、面積、体積、重心などの基本的な計測を簡単に行えるほか、幾何形状へのフィッティングやランドマークの登録など、形態解析に利用可能な情報を出力できます。

オプション機能の粒子・空隙解析／方向・配向解析を用いることで、多数の粒子や空隙の統計量を一度に出力・解析したり、方向性を持ったオブジェクトを自動抽出したりすることが可能になります。

ランドマークを用いた円錐へのフィッティング。

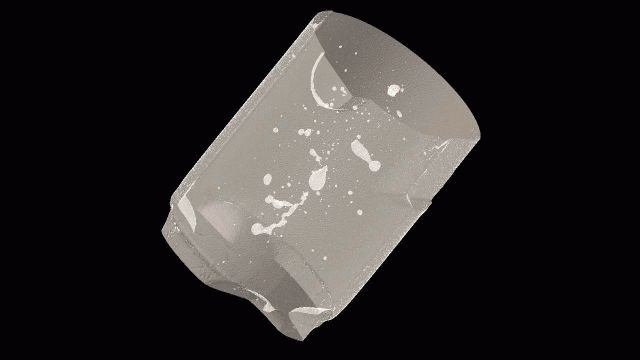

空隙を自動抽出して各種統計量を得る（オプション）。

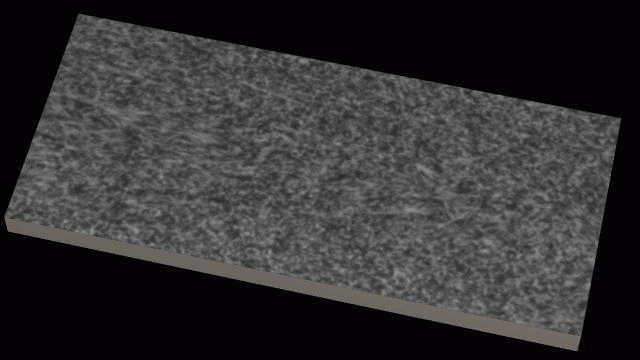

繊維の配向性を抽出し、統計量を出力（オプション）。

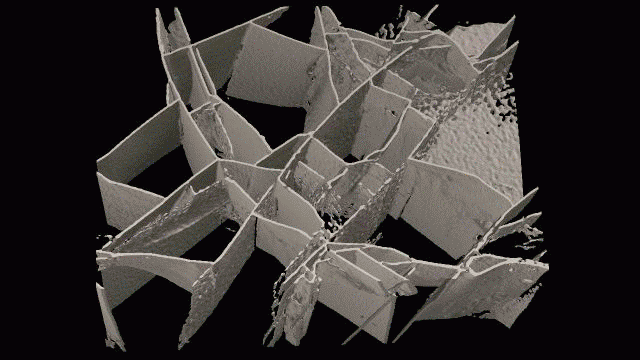

データの方向性を利用して自動分割を行う（オプション）。

---

3D画像解析・処理ソフトウェア「Molcer Plus ver. 2.0」

ジャンル：X線CT、非破壊検査、研究・開発

価格：90万円～
