クレーンワイヤー全周囲外観検査システムの開発

クレーンワイヤーの表面の傷やほつれ等を自動で連続的に精度良く検査し、安全性の向上を図ります。

パシフィックシステム株式会社

2023年12月26日 17時48分

　パシフィックシステム株式会社（代表取締役社長渡邊泰博　本社：埼玉県さいたま市）は、株式会社熊谷組（取締役社長櫻野泰則）と共同で、クレーンワイヤーの外観を検査する「クレーンワイヤー全周囲外観検査システム」（※1）を開発しました。

　これによりクレーンワイヤーの表面の傷やほつれ等を自動で連続的に精度良く検査できるため、安全性の向上を図ることができます。

　今後、当技術を活用して種々のクレーンへの対応可能を目指し、開発を進めていきます。

１.背景

　建設工事においてクレーン揚重作業は必要不可欠で、あらゆる工種で使用されています。クレーン等に関係する労働災害による死傷者数は、発生業種別では製造業に次ぎ建設業が占めている状況です。ワイヤーロープは保守・点検基準が定められており、特に作業開始前の日常点検におけるワイヤーロープの外観目視点検はクレーン使用者が実施すべき必須項目です。この目視点検を自動化させ、ワイヤーロープ全周に亘り精度の良い検査を行うことで始業前点検の一端を担い安全性を向上させるクレーンワイヤー全周囲外観検査システムを開発しました。

２.概要

　開発したクレーンワイヤー全周囲外観検査システムはエリアセンサーカメラ4台を使用して4方向からワイヤーロープ巻下げ中に全周に亘り検出可能とし。良否判定は教師データを機械学習させて不良部分のAI判定を行うものです。一般的に現場で使用するクレーンは、導入時新品のワイヤーロープで提供されるため、ワイヤーロープの検査は良品の教師データを使用した判定を基本としています。

３.システム構成

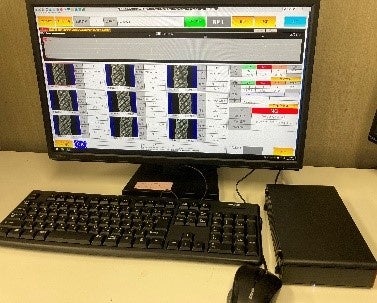

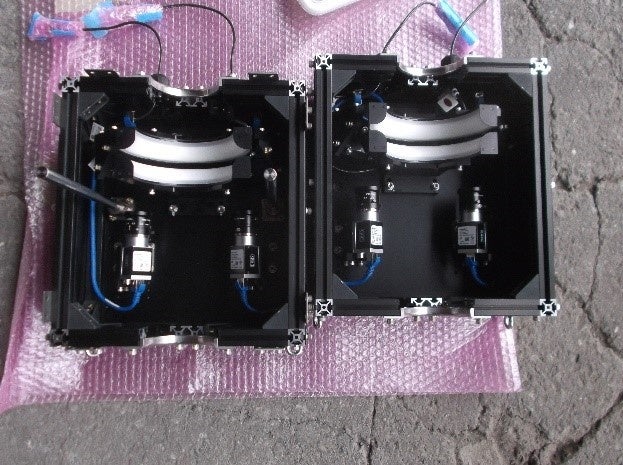

　システムの構成は大きく、ワイヤーロープを検査する撮影ユニットと撮影したデータを収録・良否判定を行う処理ユニット及び判定結果の閲覧と検査の起動遠隔操作を行う閲覧ユニットの3つのユニットで構成しています。クレーン本体は走行移動するため、処理ユニットと閲覧ユニット間は無線伝送を行います。（図-1）（写真-1、2、3）

４.検査・判定処理

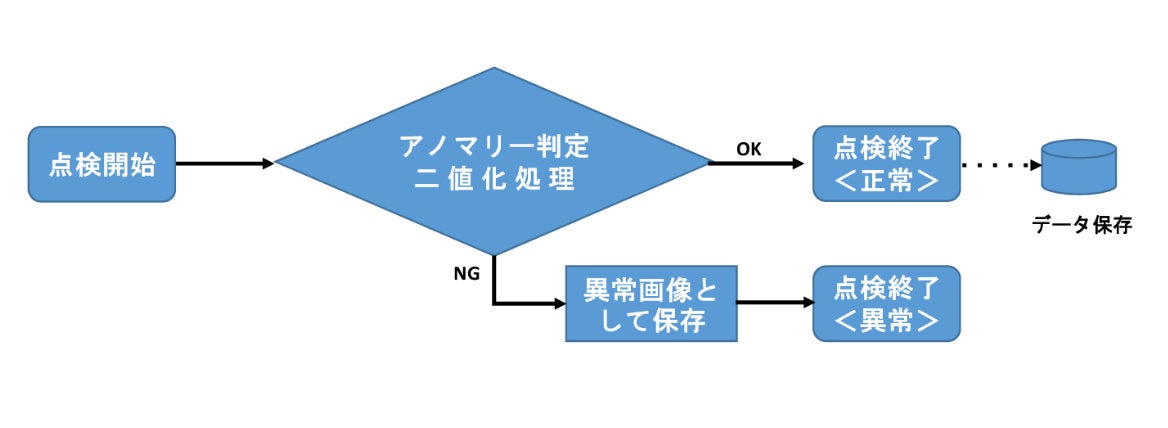

　撮影画像の良否判定は、良品の教師データで学習させたAIによるアノマリー判定及びヒートマップによる画像処理で異状があれば欠陥（いわゆる良品外）情報として表示させ、更にその欠陥位置を特定させます。（図-2）

ここで、アノマリー判定とは、教師無し異常検知のことで、正常画像のみを用いて学習するもので、テストする際に、正常画像には見られない特徴が検出された場合に異常とみなす判定です。また、アノマリー判定した際に取得できるヒートマップ画像に対し二値化処理を行うことで、すり抜けを防ぎ判定精度の向上を図っています。二値化処理とは、濃淡のある画像を、ある閾値で白と黒の2階調に変換する処理で、特異点の抽出に優れ、画像内で強い変化があれば検出するものです。

５.判定結果

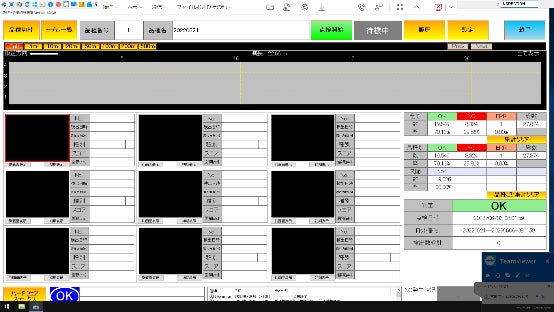

　撮影画像は、横720Pix、縦540Pixの元画像に対して画像中心の最も明るい部分の横720Pix、縦2Pixの撮影をします。撮影回数は、クレーンワイヤー巻き下げ定格速度13m/min（0.217m/秒）に対し、150μmレンズを使用しているので2Pixで0.3㎜となり、723fpsの速度で撮影して連続的にしています。判定結果は、異状箇所の画像表示と異状距離の表示を行います。異状距離はレーザー距離計による距離計測で、検査開始位置を0点とした距離を表します。

６.実施運用結果

　稼働中のシールド現場の防音ハウスに架設された天井走行クレーンに導入し、16か月の試験運用を行いました。

クレーンの仕様は、定格荷重10ｔのクラブトロリー式天井走行クレーンで、揚程は地上5.7m

地下19.4m　合計25.1m、巻上げ速度13m/min（0.217㎧）、

使用ワイヤーロープはIWRC 6×Fi（29）B種　φ20㎜です。（写真-5）

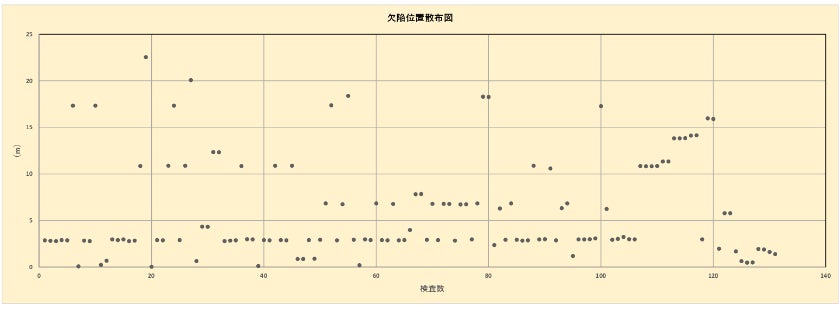

試験運用中の、一定数量（サンプル数140）の異状データ解析より軽微なゴミ付着に対する異状が判定され、異状位置の繰り返しの判定もできており、判定の信頼性が概ねあることが確認でき実運用に耐えうると判断しました。ただし、画像では確認できない異状判定も散発的に存在し、良否判定の正確度を更に向上させる改善を行っているところです。（図-3）
