ドイツ発！プロ向け３D治具テーブルをお手頃価格で発売開始

即席治具が簡単に作れる！子供のブロック遊びの感覚で治具を作り、モノの固定ができる便利な作業台

株式会社エステーリンク

2024年6月21日 10時53分

株式会社エステーリンク（本社：新潟県燕市、代表取締役：齋藤　隆範）は、ドイツsiegmund社製・３D治具テーブル『ワークベンチセット』をお求めやすい価格とセット内容で発売いたします。

本製品は穴の空いたテーブルと、その穴に差し込むボルトとクランプ、ストッパーを子供のブロック遊びのような感覚で組み合わせる事で、簡単に治具を構築し、様々な形状のモノを固定できる商品セットです。

本シリーズは元々溶接工場向けの頑丈で作業性の優れた知る人ぞ知る作業台でした。

展示会を通じ、この作業台の治具としての側面に注目され、試作開発室、研究機関などに導入されるなど、モノ作りの最前線で利用されてきました。

近年はYOUTUBEやSNSを通じて農場、自動車整備工場、住宅設備など、製造業以外の他業種や、モノ作りが好きな一般個人の方からも注目されるようになりました。今回、こういったライト層をターゲットにした３D治具システムの入門機であるワークベンチの販売に至りました。

商品の使い方

シグモンド社３D治具システムの使い方は非常に単純です。穴あきテーブルの穴を利用してストッパーを配置して治具を構築、専用クランプで押さえつけて固定します。使用されるのは基本は下記の４つの要素のみです。

　テーブル　　：５０ｍｍピッチの定間隔で穴が開いています。

　ストッパー　：テーブル上で位置決めをする要素です。専用ボルトでテーブル上に固定します。

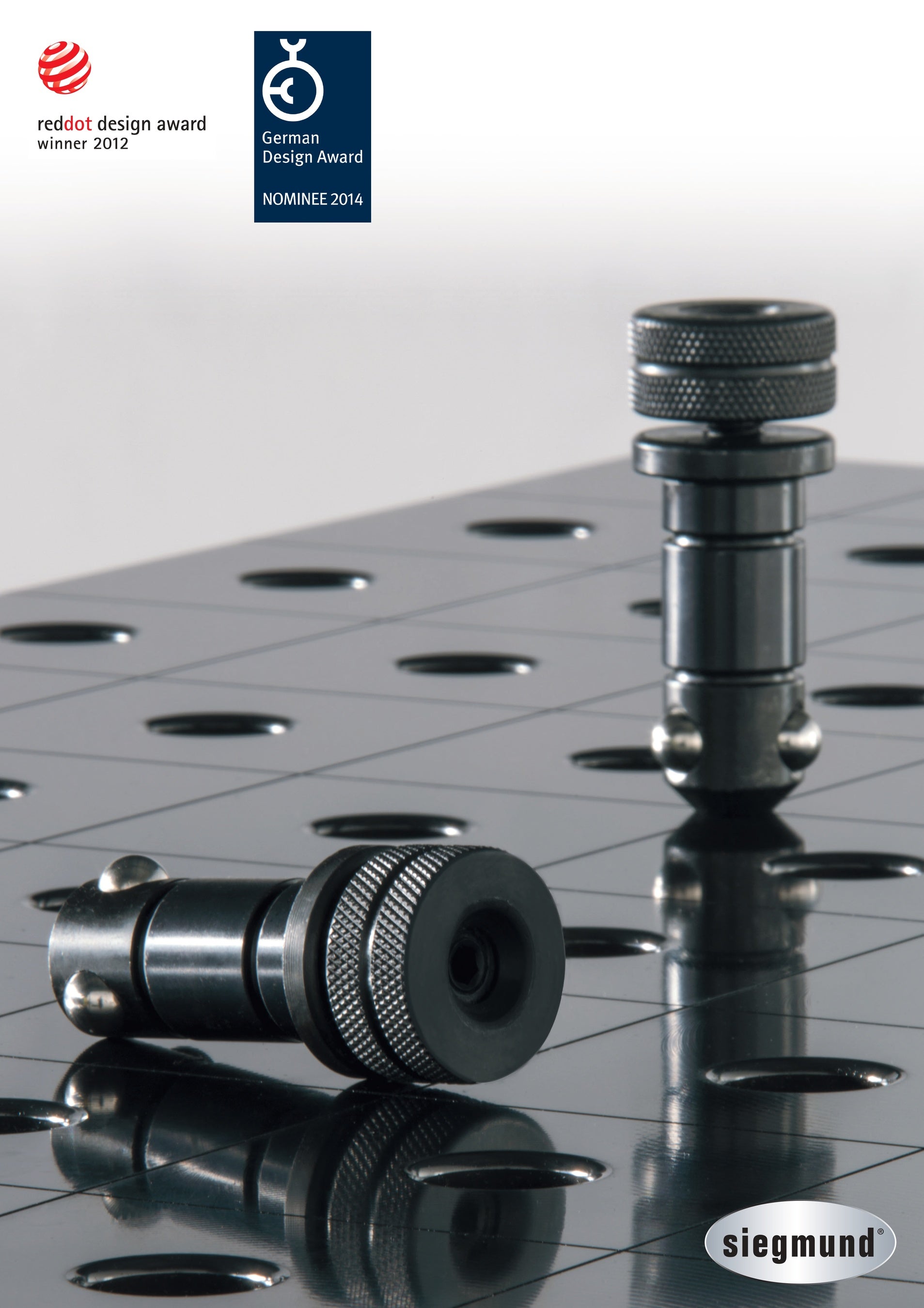

　専用ボルト　：穴あきテーブルにストッパーを固定するための専用ボルトです。

　専用クランプ：穴あきテーブルの任意の穴に差し込んで利用するクランプです。

専用クランプはテーブル上の穴の空いている箇所ならどこでも配置可能。通常のテーブルでは固定が困難なテーブル中央でも楽々固定できます。

ストッパーと専用ボルトを用いて、テーブル上に即席治具を構築します。

（イメージ動画になります。ワークベンチではテーブル側面に差込穴はありません）

専用ボルトは使い勝手がよく、素早くかつ、手締めでも強力に固定ができます。

商品の特長

テーブル全面にある穴を利用し専用ツールを設置。簡単に即席治具を構築し、ワークの固定が可能。
オールインワンのセット内容。治具構築に必要なストッパー、ボルト、クランプをセットで提供。

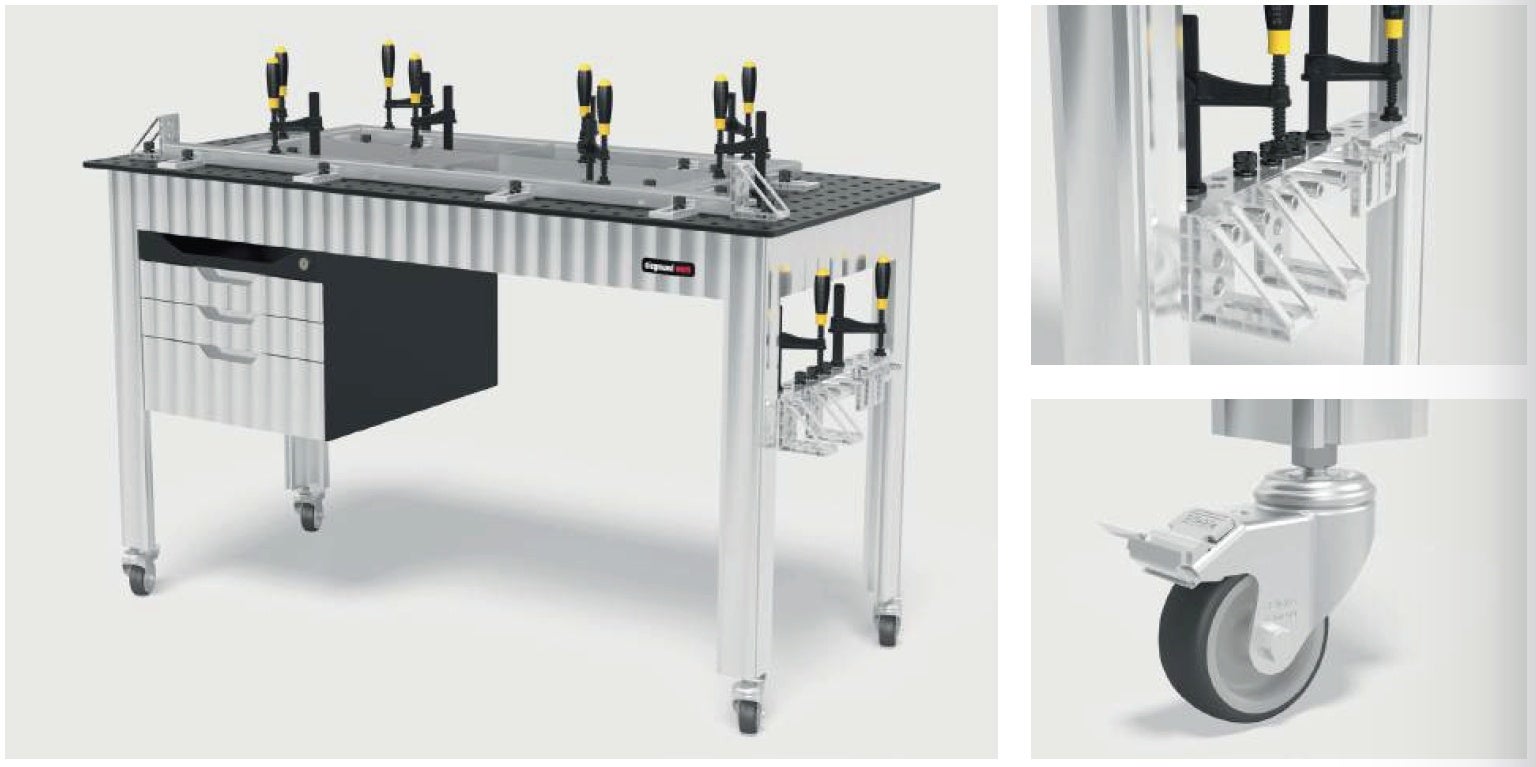

高機能テーブル。テーブル高さの調整が可能。側面には拡張性の高いT型スロットを装備。

耐熱性に優れ、溶接スパッタが付着しにくいプラズマ窒化処理が施されております。

こんなシーンでご利用頂いております

　・製造工場でのちょっとしたモノの固定を要する作業テーブルとして

製造工場の高精度な品質を求められる所謂『定盤』として使うスペック（平面度や耐久性）はありませんが、ちょっとした修正作業として活躍します。便利なクランプテーブルとして利用実績が多いです。

　・農場で農機修理の作業台として

セルフで農機具の修理をされる農家さん、農機具屋さん、牧場主さんからも多くご利用頂いております。

　・自動車鈑金修理工場の溶接作業台として

発祥の地ドイツでも大活躍している自動車鈑金修理業界。日本でももちろん自動車鈑金修理工場からご利用頂いております。車いすのフレーム製作、学生フォーミュラーなど自動車、バイクのフレーム溶接の現場でも活躍しております。

　・木工加工工場の作業台として

メーカー的に推している業界は木工加工業界です。正確なワーク固定は金属も木工も変わらず必要です。もちろんDIYでの利用にも向いております。

　・研究施設の治具作業台として

試作開発の現場でも３D治具システムは活躍しております。試作現場では毎回違う形状のモノを固定しなければいけません。こういった用途に大活躍します。　

　・協働ロボットと組み合せ、位置決めが容易で、治具構築が可能な作業台として

近年様々な業界で導入が進む協働ロボット。ロボットの利用にはリピート性のある正確な位置決めが重要です。３D治具システムは位置決めが容易で、協働ロボットとの相性も抜群です。

　・職業訓練校の溶接研修用の作業台として（素人でもそれなりの溶接ができるようになります）

治具を構築し固定した状態で溶接をする事で、溶接歪を抑えた溶接ができるようになります。

職業訓練校では初めて溶接をする人でもそれなりの溶接ができ、自身をつけさせる事ができる。

教えやすいという事もあり、利用されております。

　・一般個人の方のDIY作業台、大人の秘密基地に！

一般個人の方からも利用頂いており、中には単純に恰好がいいからという理由で置いて頂くケースも！

ワークベンチのセット内容と商品スペック

ワークベンチセットのセット内容

・テーブル本体　作業面積（1200×800ｍｍ）、テーブル高さ800～950ｍｍ（高さ調整可能）

・専用ボルト８本

・専用クランプ４本

・専用ストッパーＡ　４個

・専用ストッパーＢ　４個

小規模な治具構築には十分なツールが揃ったスターターセットです。

・ワークベンチセットの商品スペック

商品名	Siegmund（シグモンド）　ワークベンチセット
商品型番	2-WS161208.1
テーブルサイズ（天板）	1200×800×12
テーブル高さ	800～950ｍｍ　（高さ調整可能）
耐荷重	250kg
差込穴	50mmピッチでテーブル全面に配置
表面処理	黒染（錆抑止）　＋　プラズマ窒化処理（スパッタ付着防止）
商品重量	104kg
