新次元の作業効率と信頼性を実現するMetroX - 多くのエンジニアに選ばれる3Dスキャナー

0.01mm計測グレードの精度 | 14本青色レーザー交差ライン｜7本ブルーレーザー平行ライン | 自動ターンテーブルスキャン｜62本ブルーフルフィールド構造化光ライン | 無料ソフトウェア

Revopoint Japan株式会社

2024年11月18日 08時50分

製造現場のエンジニアの皆様、これまでの高額で操作の難しい3Dスキャナーに不満を感じていませんか？お客様のご意見をもとに、コストパフォーマンスと操作性を両立させた「Revopoint MetroX」をご紹介します。

MetroXは、Revopointが開発した革新的な3Dスキャナーで、ブルーハイブリッドレーザーラインと全フィールド構造光技術により、さまざまなニーズに応えられる高精度かつ経済的なソリューションを提供します。

従来の3Dスキャナーに関する以下の課題を、MetroXはどのように解決しているのかを具体的に解説します：

コスト削減：MetroXは手頃な価格設定と追加費用のかからないソフトウェアを提供し、導入コストを削減。
高精度：0.01mmの計測グレード精度と0.03mmの正確度で高精細なデータを生成。
スキャンスプレーを使わずに、黒や金属の物体もスキャン！
マーカーレスのスキャン：ブルーライト構造化光により、複雑な形状のオブジェクトもマーカーポイントなしで簡単にスキャン。
多機能性：4つのスキャンモードを搭載し、あらゆる形状と表面をカキャプチャ可能。

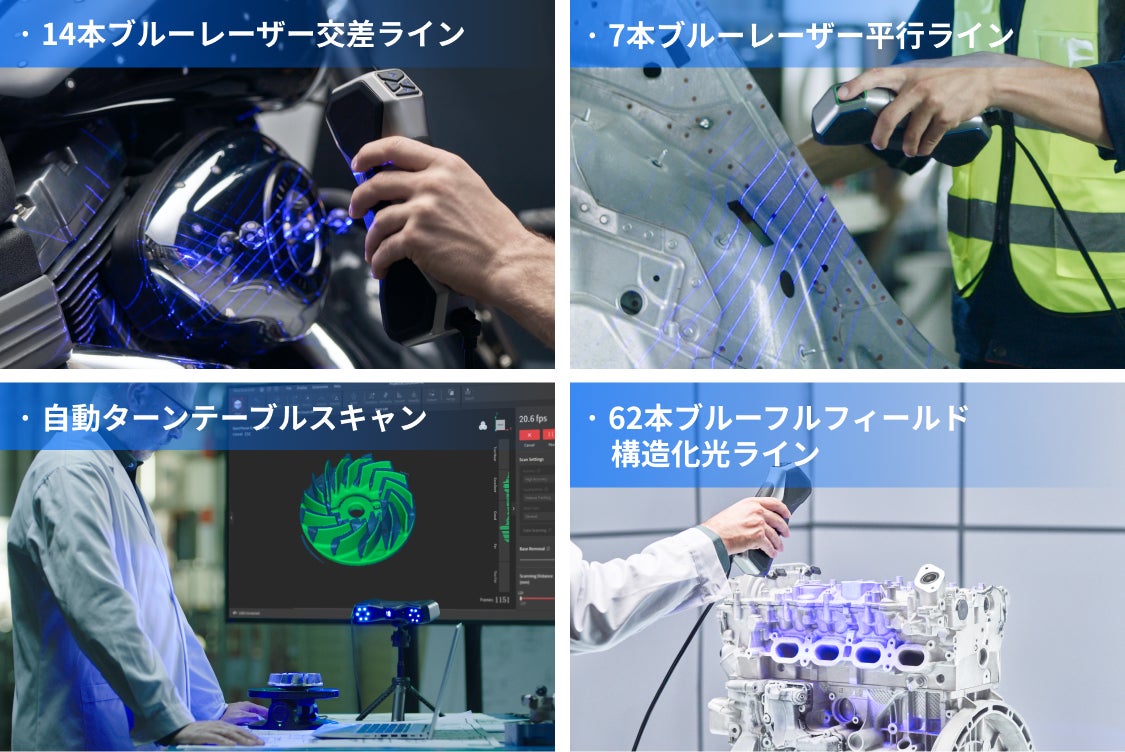

4つのスキャンモードで、可能性は無限大

MetroXは、4つのスキャンモードを搭載しており、平面から複雑な細部まで、小型・中型オブジェクトのあらゆる形状を最適に捉えます。それぞれの形状に適したスキャンモードを選択することで、より高精度なデータを取得できます。

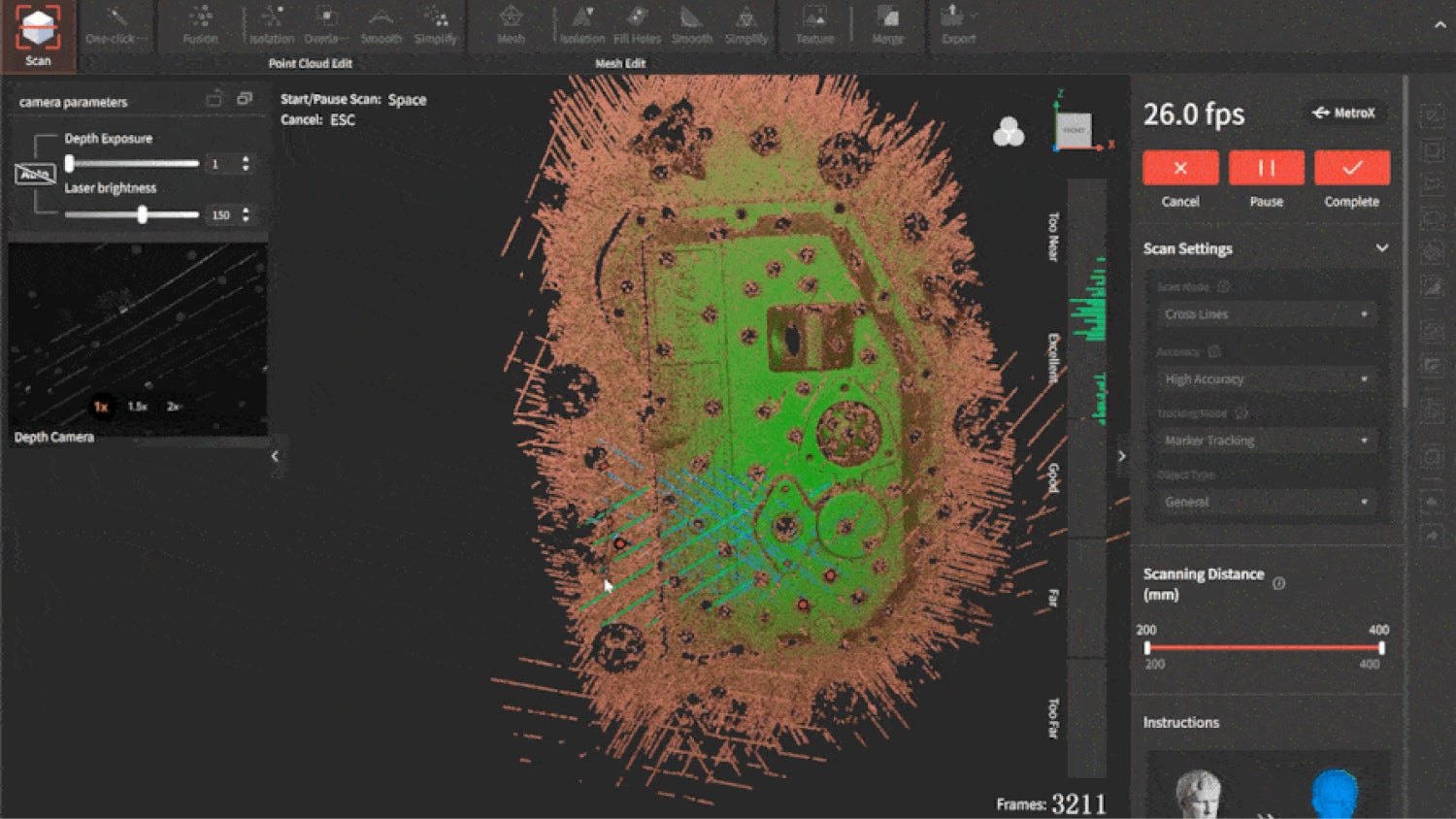

交差ライン

MetroXの14本の交差したブルーレーザーラインは、最大毎秒80万点の速度でスキャンを行い、機械や光沢のある物体、黒い物体の平坦で特徴のない領域を、スキャンスプレーなしで素早く捉えます。

平行ライン

7本の平行ブルーレーザーラインスキャンモードで、細部、エッジ、複雑な表面を正確に捉え、3Dモデルの鮮明度を高めます。

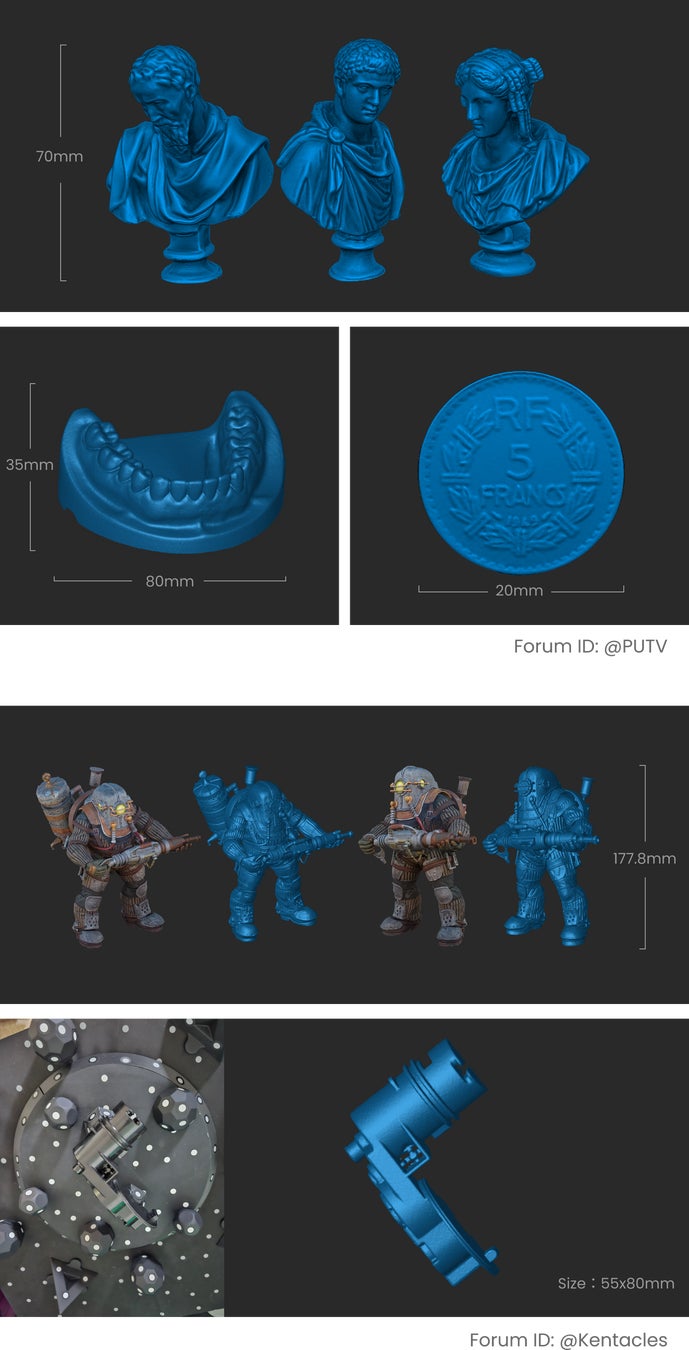

自動ターンテーブル

どんなに小さな対象物であっても、測定精度を落とすことなく、完全自動で3Dデータを取得できます。2軸回転台、Revo Scan、そしてMetroXが連携し、マウスをクリックするだけで、対象物の完璧なデジタルツインを作成します。

全フィールド構造光スキャン

62本の強力な構造化ブルーライトで、特徴の多い物体でも少ない物体でも、毎秒最大700万点という速さで効率的に捉え、わずか数秒で点群データを作成します。

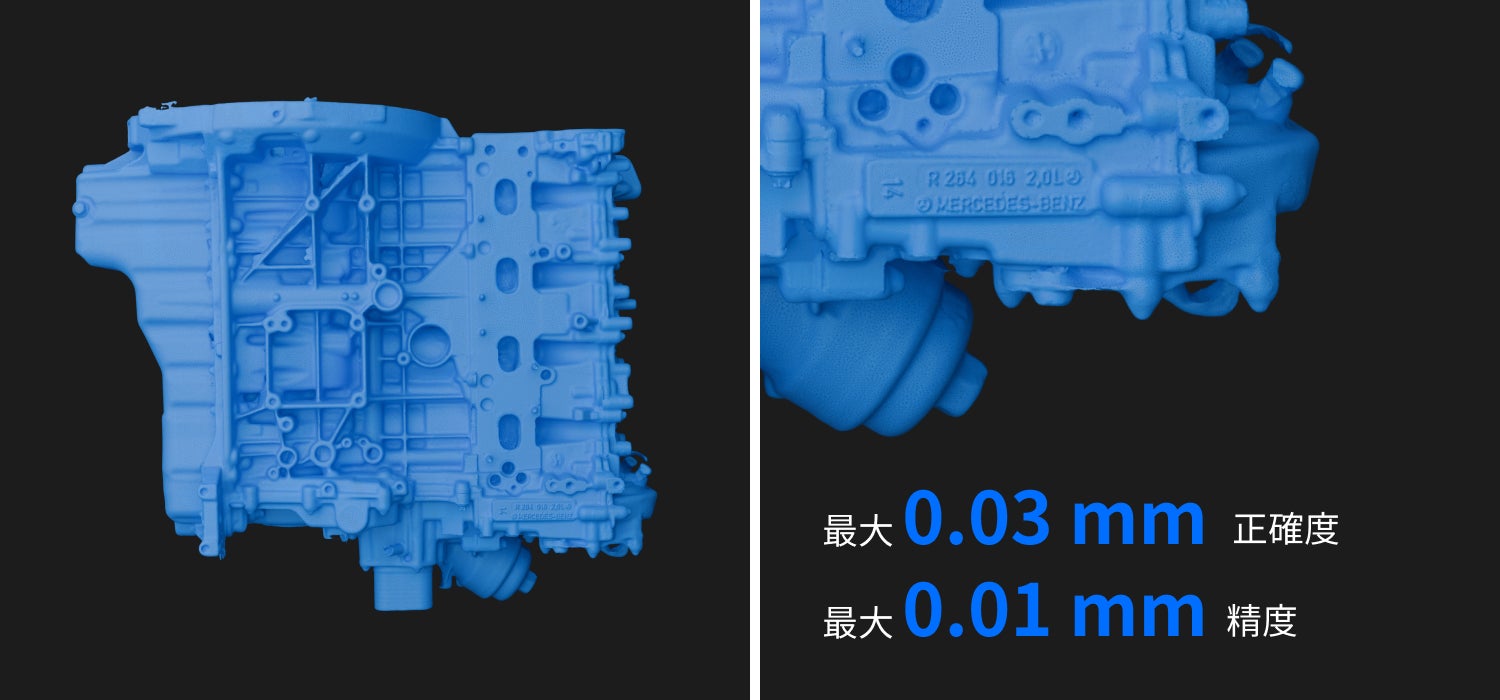

測定器並みの精度

MetroXの超高精度な測定結果で、もう測定データに迷うことはありません。最大0.03mmの正確度と0.01mmの精度で、プロのワークフローに対応する3Dモデルを作成できます。

Revo Scanの使いやすいキャリブレーションウィザードと、最新高精度キャリブレーションボードを使用して、MetroXの精度を確保。このボードは先進的なリソグラフィー技術で製造されており、一貫した正確性を実現します。

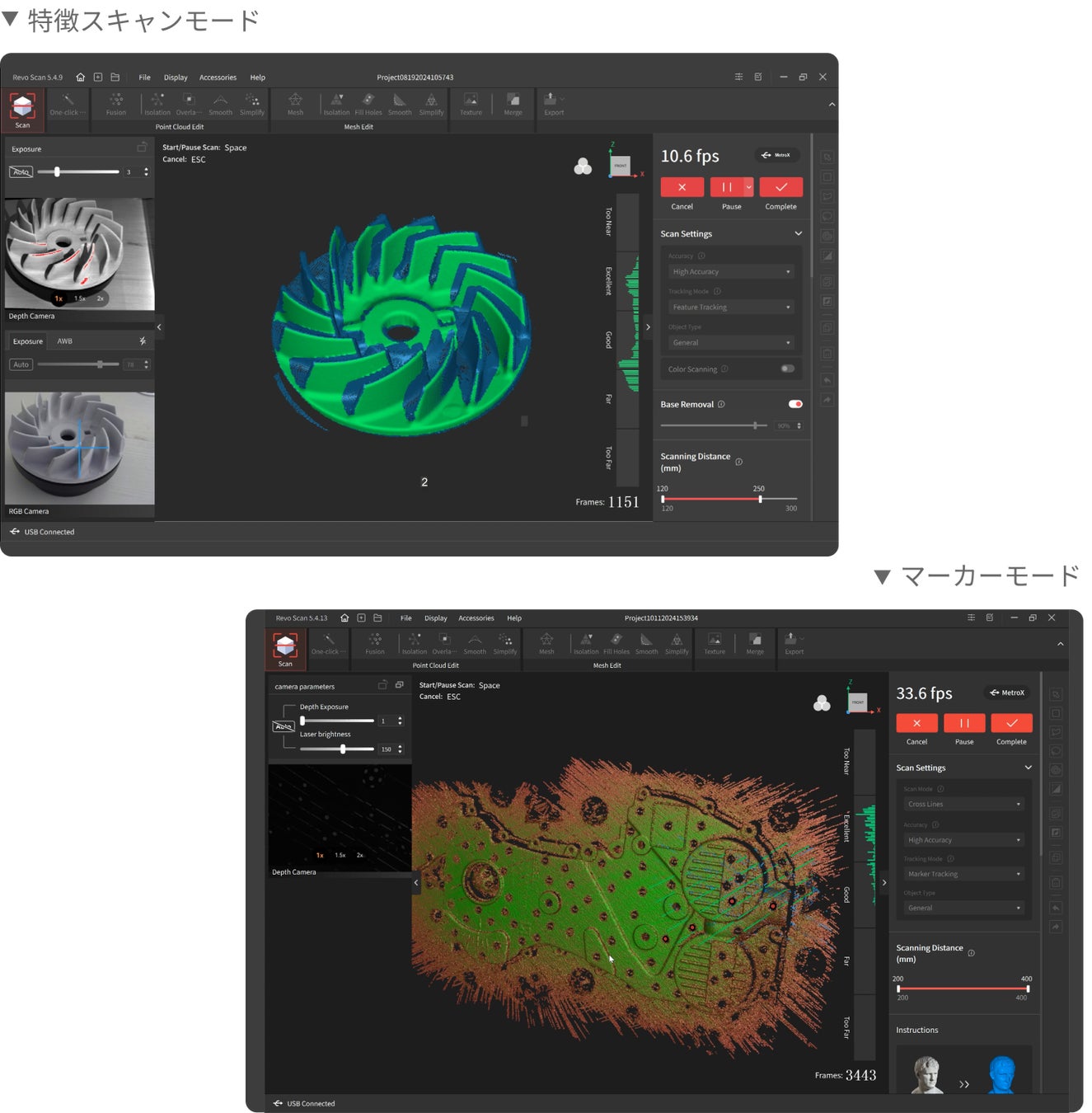

柔軟なキャプチャ

3つのスキャンモード：詳細なオブジェクトには「特徴モード」、特徴のないオブジェクトには「マーカーモード」、ボリューム精度を向上させるためには「グローバルマーカー」を使用してください。

多機能ソフトウェア

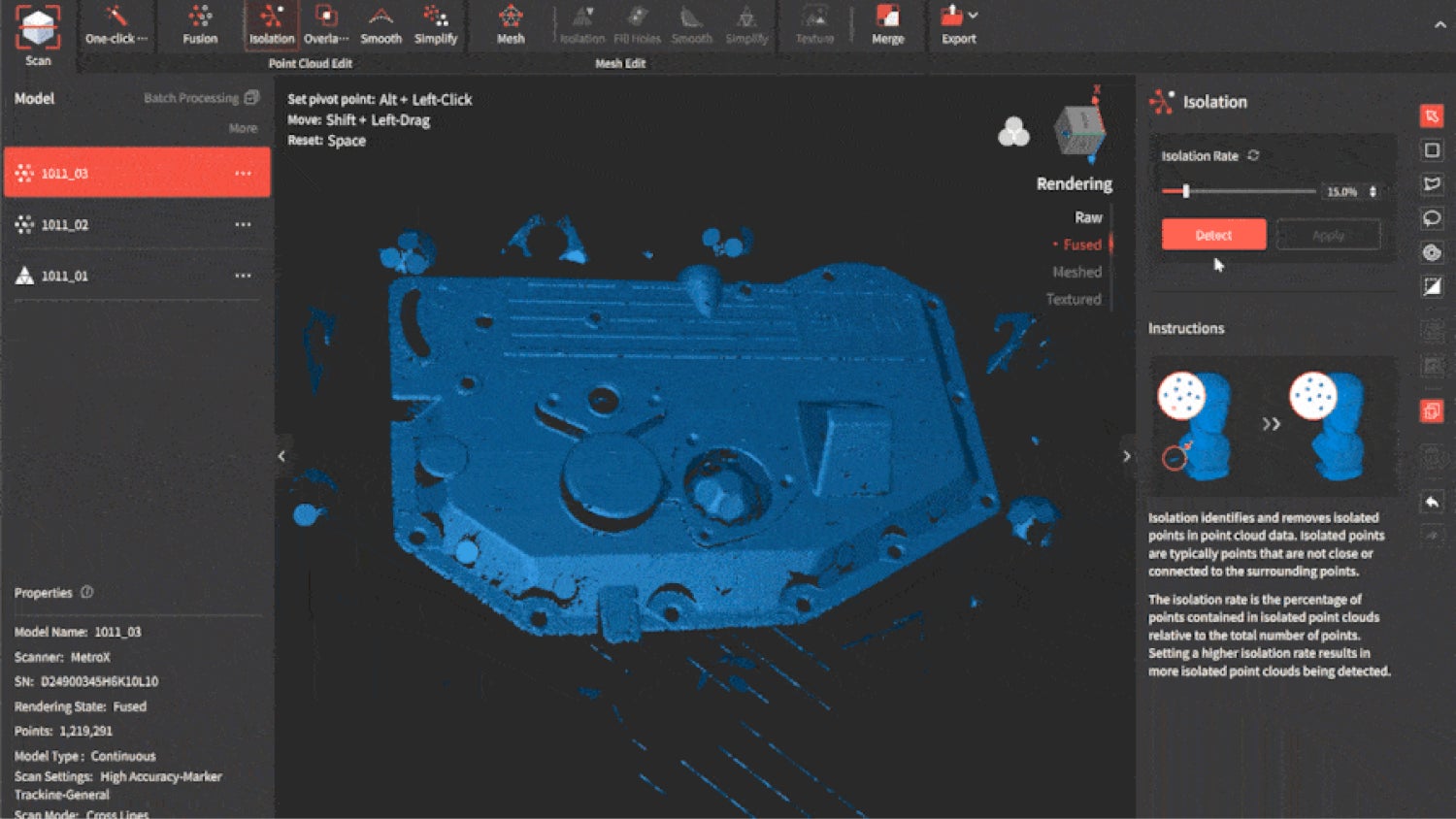

Revo Scanは、使いやすさにこだわったソフトウェアで、新しい機能も頻繁に追加されています。点群の作成から融合、メッシュ化、編集、結合、インポート、エクスポートまで、3Dモデル作成に必要な機能がすべて揃っています。

Revopoint MetroXは、PLY、OBJ、STL、ASC、3MF、GLTF、FBXなど、様々なファイル形式に対応しており、またQuicksurface、Geomagic Wrap、Geomagic Controlといったソフトウェアとの連携もスムーズです。この互換性により、スキャンデータをCADデータに変換する作業や、品質検査ソフトウェアとの連携が効率的に行えます。

スキャン
