オフィスケイワン、鋼橋・PC橋向け橋梁CIMコレクションを2022年7月より提供開始

～鋼橋・PC橋上部工向けCIMシステムをパッケージ化しBIM/CIM原則適用を支援～

オフィスケイワン株式会社

2022年2月2日 13時00分

オフィスケイワン株式会社（本社：大阪市西区、代表取締役：保田敬一）は、鋼橋向けCIMシステム「CIM-GIRDER」、PC橋向けCIMシステム「CIM-BOX、CIM-COMPO」などを統合したパッケージ「橋梁CIMコレクション」シリーズを新たにリリースいたします。各CIMシステムを単体でライセンス契約する費用に比べて最大半額（1か月6万円～8万円）で利用できるお得なシステム構成となっています。2023年度にすべての詳細設計・工事でBIM/CIMが原則適用される建設コンサルタントや設計会社向けに、新たなライセンス契約の選択肢をご提供することでBIM/CIM業務を支援してまいります。

１．背景
建設コンサルタントの場合、橋梁設計においては予備設計、概略設計時の比較検討を経て、鋼橋、PC橋が決定されます。よって各ソフトの年間稼働率が想定しづらいために、どちらの橋種でも臨機応変に利用可能なコレクション形式のご要望がありました。また、建設コンサルタントや橋梁メーカーからBIM/CIM業務を請け負う設計会社においては、受注時に橋種によらずBIM/CIM生産が可能なコレクション形式のニーズが存在いたします。今回発表する「橋梁CIMコレクション」シリーズはこれらのニーズにお応えするとともに、設計と施工をつなぐ3Dモデルに加えて橋梁CIMシステムの入力データを納品に含めることで、施工者や維持管理者の生産性向上の好循環サイクルの実現を目指してまいります。

２．橋梁CIMコレクションシリーズ
（１）システム構成と価格
・橋梁CIMコレクション（鋼橋、PC橋対応のオールインワンパッケージ：1か月8万円）

橋梁CIMコレクション

・鋼橋CIMコレクション（鋼橋対応のパッケージ：1か月6万円）

鋼橋CIMコレクション

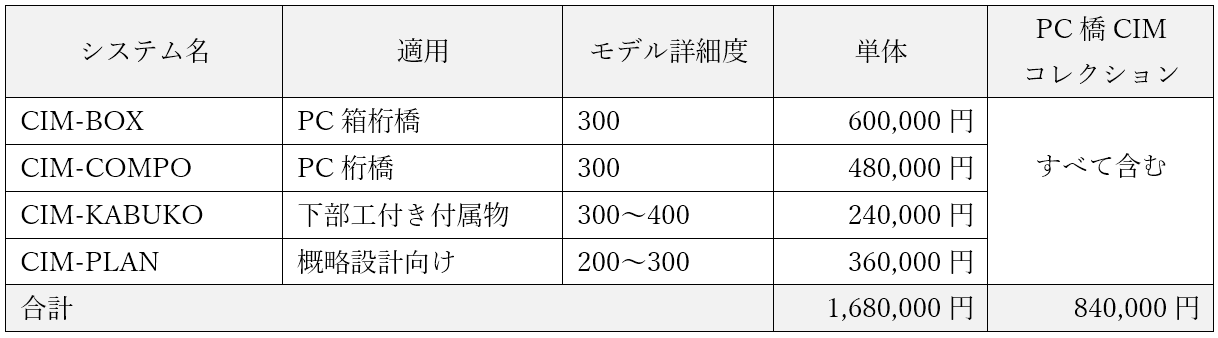

・PC橋CIMコレクション（PC橋対応のパッケージ：1か月7万円）

PC橋CIMコレクション

※費用はすべて1年間のライセンス費用（1ライセンス）です。
※費用にメールによるQA対応、アップデート版提供を含みます。
※同時並行で複数のソフト（例：CIM-BOXとCIM-COMPO）を起動したい場合は、単体での購入となります。コレクション1ライセンス購入の場合、複数ソフトの同時起動はできません。

（２）リリース時期
　すべてのCIMコレクション　2022年7月リリース予定

３．橋梁CIMシステムとは
橋梁CIMシステムは、2020年のリリース後、40ライセンスを超えるユーザーに導入され、専用のサポートシステムによるQA対応サービスを含めて高い評価を頂いております。

（１）特長
・3DCAD操作なしで詳細度300～400の橋梁上部工CIMモデルと3D寸法を自動作成
・補足幾何形状（構造モールド線）と豊富なアノテーション（主桁名称等）を出力
・橋梁上部工CIMモデルの品質チェック用のBIM/CIM設計照査シートと断面図を出力
・数量計算、現場で利用可能な施工管理データ等を出力、ICT施工を支援

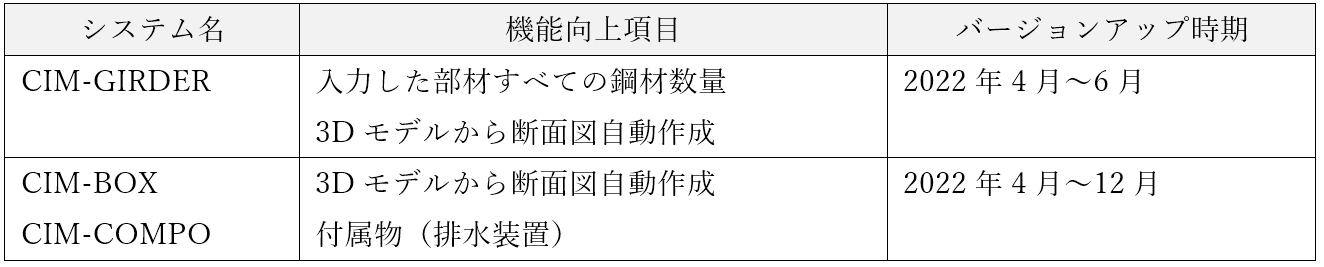

（２）現在計画中のメンテナンス

計画メンテナンス

３）動作環境
・各システムの実行にはAutoCADとMicrosoft Excelが必要
・ライセンス認証にインターネット環境が必要

４．CIM-GIRDERとは
鋼橋上部工（鈑桁橋・箱桁橋）のCIMモデル、3D寸法線、BIM/CIM設計照査シートの自動作成、およびCIMモデルによる施工管理の高度化を支援するシステムです。付属物（排水装置、検査路、添架物）や鋼材数量、断面図作成に対応したオンリーワン商品です。（NETIS登録技術 KK-200014-A）

CIM-GIRDER

第5回橋梁CIMセミナー「鋼橋CIMシステムCIM-GIRDER解説Vol.1 箱桁橋編」
https://www.youtube.com/watch?v=rMnxv6nQP8U
第6回橋梁CIMセミナー「鋼橋CIMシステムCIM-GIRDER解説Vol.2 鈑桁橋編」
https://www.youtube.com/watch?v=AdfkQCOaiGU

５．CIM-BOXとは

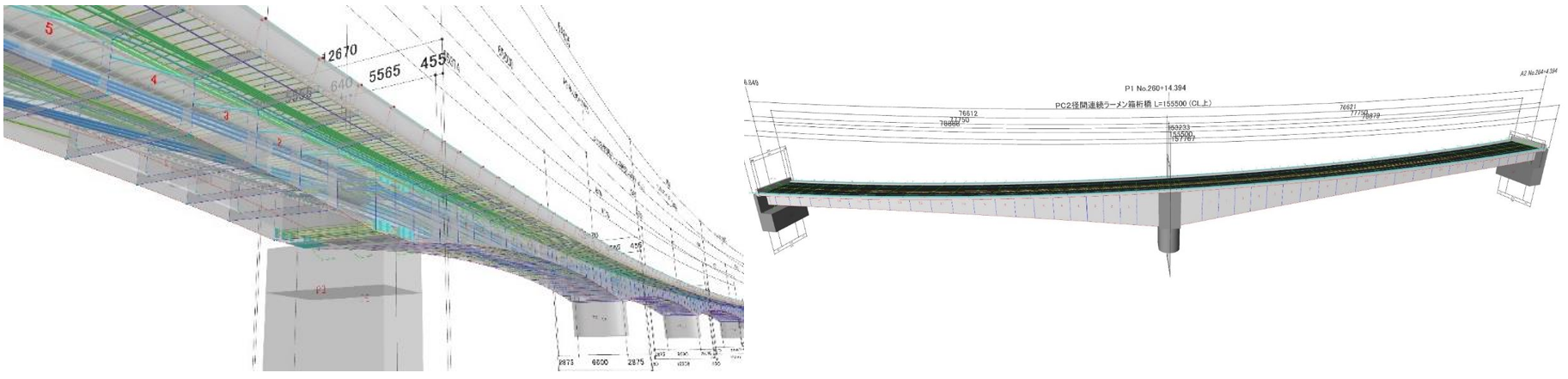

PC橋のうち、張り出し施工と支保工施工の箱桁橋CIMモデル、3D寸法線、BIM/CIM設計照査シートの自動作成、およびCIMモデルによる施工管理の高度化を支援するシステムです。シース管固定金具寸法、型枠セットなどの現場支援機能があります。（NETIS登録技術 KK-210005-A）

CIM-BOX CIM-BOX

第9回橋梁CIMセミナー「PC箱桁橋CIMシステム｜複雑な3次元ケーブルも楽々モデリング！」
https://www.youtube.com/watch?v=f0jtthrGXDw

６．CIM-COMPOとは

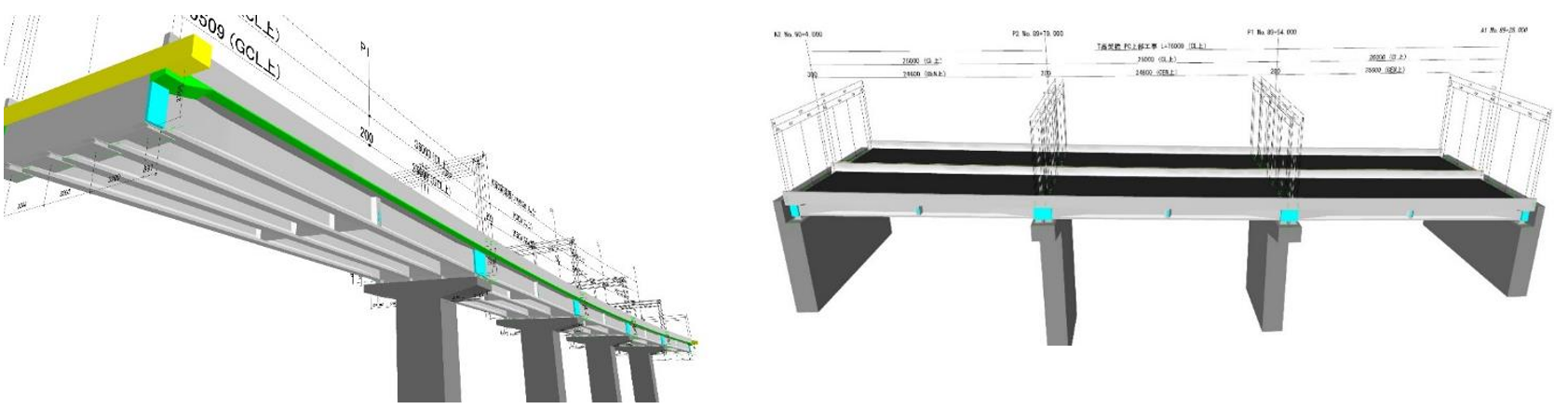

PC橋のうち、コンポ桁、T桁、ホロー桁のCIMモデル、3D寸法線、BIM/CIM設計照査シートの自動作成、およびCIMモデルによる施工管理の高度化を支援するシステムです。TS計測器へ座標値連携など現場支援機能があります。（NETIS登録技術 KK-190036-A）

CIM-COMPO

第2回橋梁CIMセミナー「PCコンポ橋CIMシステム～3Dモデリング時間が1/10に～」
https://www.youtube.com/watch?v=YqAHN1WSb3Q

７．CIM-KABUKOとは

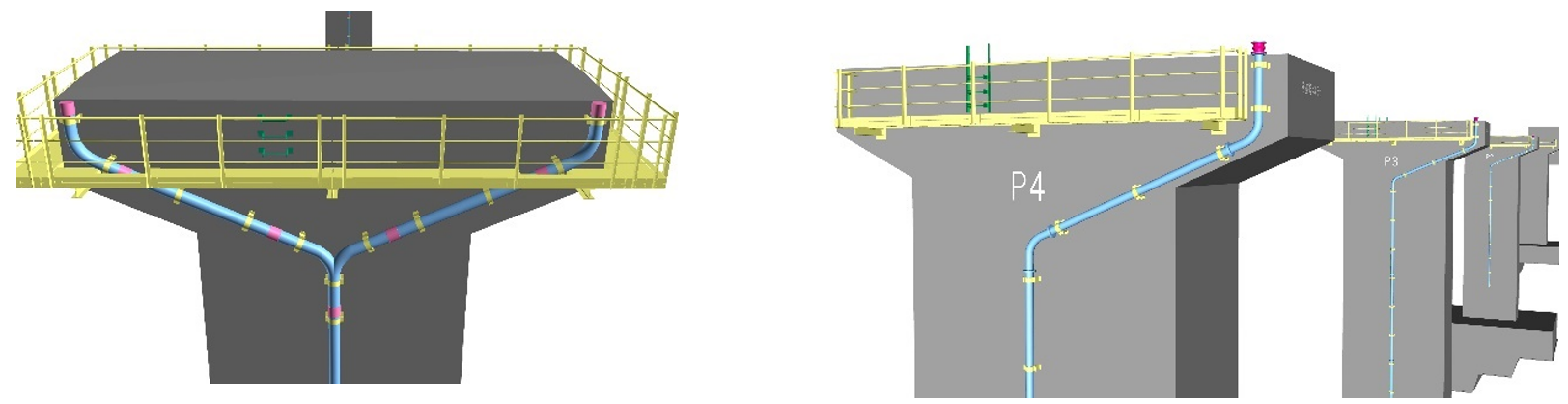

下部工を対象とした検査路、排水装置の付属物の3Dモデル作成、およびCIMモデルによる施工管理の高度化を支援するシステムです。（リリース時点で開発中）

CIM-KABUKO

８．CIM-PLANとは

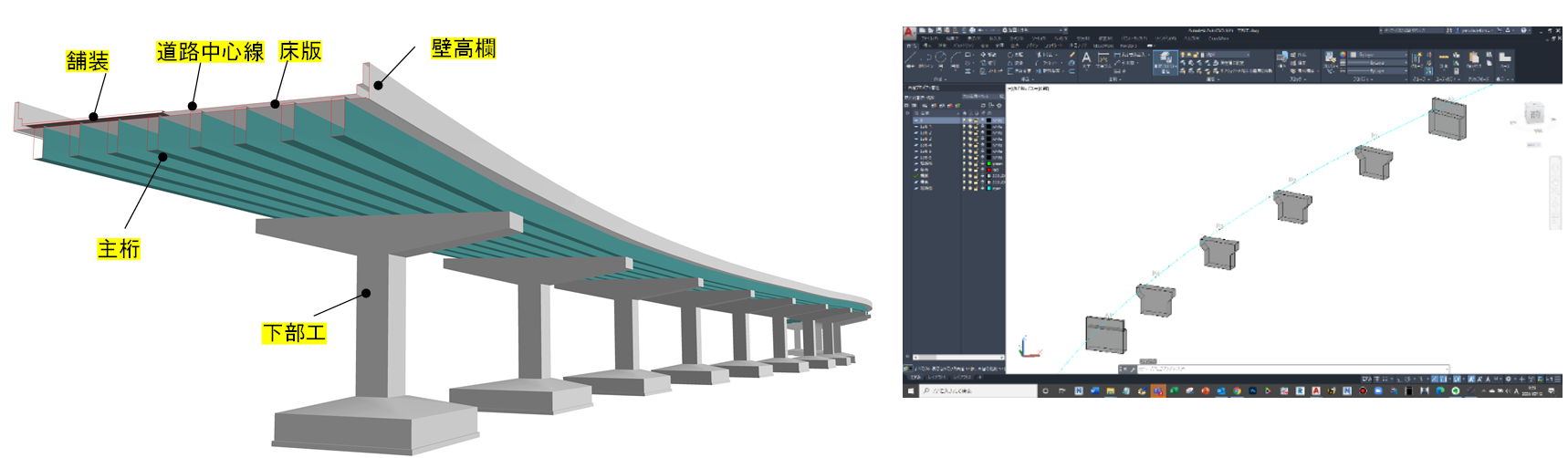

鋼橋およびPC橋の上下部工（桁橋）の概略CIMモデル（詳細度200～300）を道路中心線から数分程度で素早く作成するシステムです。（リリース時点で開発中）

CIM-PLAN

９．オフィスケイワンについて

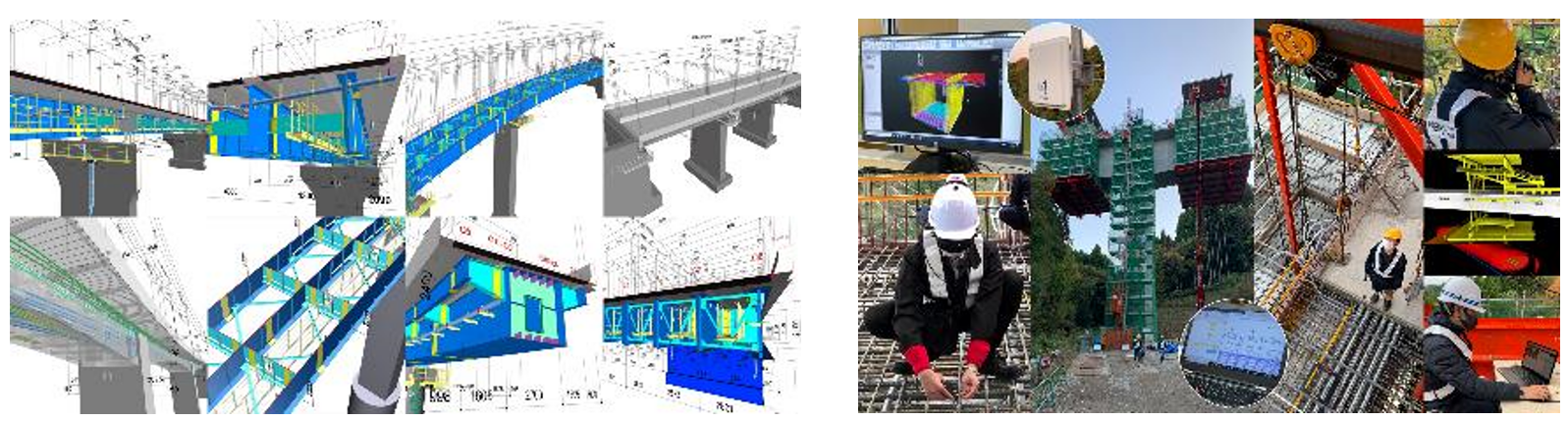

2014年の創業以来、橋梁向けのBIM／CIMシステムの開発・販売、3次元設計サービス、3次元モデルの利活用研究を中心に事業展開し、橋梁建設現場での生産性向上の取り組みにより、日建連表彰2020 第1回土木賞特別賞を受賞するなど、設計と施工をつなぐICTベンダーとして建設DXに貢献します。

オフィスケイワン

公式サイト https://www.office-k1.co.jp/
橋梁CIMシステム https://cim-system.com/
橋梁の建設現場におけるオープンイノベーション https://prism.office-k1.co.jp/

【オフィスケイワンのNETIS製品】（登録順）
橋梁3Dモデリングシステム Click3D（KT-140116-VE） https://click3d.office-k1.co.jp/
CIM モデル管理システム CIM-PDF（KK-170001-VE） https://cim-pdf.com/
橋梁工事VR 安全教育システム（KK-180029-VE） https://vr.office-k1.co.jp/
PCコンポ橋 CIMシステム CIM-COMPO（KK-190036-A）https://www.office-k1.co.jp/cim-compo/
鋼橋CIMシステム CIM-GIRDER（KK-200014-A） https://www.office-k1.co.jp/cim-girder/
PC箱桁橋CIMシステム CIM-BOX（KK-210005-A） https://www.office-k1.co.jp/cim-box/

１０．お問合せ先
オフィスケイワン株式会社 TEL.06-6567-8951 保田まで
〒550-0013　大阪府大阪市西区新町1丁目10-2　https://www.office-k1.co.jp/contact

※記載の会社名、製品名はそれぞれの会社の商標または登録商標です。
※開発システムの機能、価格、リリース時期は予告なしに変更となる場合があります。
