国内メーカー初のNXPセミコンダクターズ社製アプリケーション・プロセッサを採用したシステムオンモジュールを開発

SMARC® 2.1準拠システムオンモジュール「αSMARC-IMX8MM」・「αSMARC-IMX8MN」を発売

株式会社アルファプロジェクト

2023年8月4日 11時30分

株式会社アルファプロジェクト（本社：静岡県浜松市取締役社長岡本典久）は、国内のボードメーカーとしては初のNXP Semiconductors社製「i.MX 8M Mini」 / 「i.MX 8M Nano」アプリケーション・プロセッサを搭載したSMARC2.1準拠システムオンモジュール「αSMARC-IMX8MM」/「αSMARC-IMX8MN」を8月8日に発売いたします。

システムオンモジュール（SoM）とは、コンピュータの基本構成であるCPU、メモリ、電源回路などを集積し、モジュール化したボードです。今回発売する「αSMARC-IMX8MM」/「αSMARC-IMX8MN」は、弊社から既に発売している　「αSMARC-RZ/G2E」と同じSMARC規格に準拠した製品となります。SMARC（Smart Mobility ARChitecture）とは、組込み技術の標準化団体SGeT※で策定されたSoMの共通規格で、高い互換性と拡張性により、柔軟でスケーラブルなシステムが構築でき、欧州を中心に普及が拡大しています。

　※SGeT（Standardization Group for Embedded Technologies）

「αSMARC-IMX8MM」/「αSMARC-IMX8MN」を利用することで、複雑なCPU周辺の設計が不要となるため、ユーザーは比較的容易なインタフェース部の設計に集中することができ、低開発コスト、市場投入期間の短縮を実現することができます。また共通規格であるSMARCに準拠しているため、その高い互換性によりモジュールの変更が容易で、アプリケーションに合わせたスケーラブルなシステムを構築できます。

「αSMARC-IMX8MM」

最大周波数1.6GHzで動作するArm® Cortex®-A53クワッドコアをベースに3DグラフィックスエンジンGCNanoUltraによるFullHDビデオエンコード/デコードに対応したNXP Semiconductors社製「i.MX 8M Mini」アプリケーション・プロセッサを搭載しており、周辺機能のUSB2.0、PCI Express、Gigabit Ethernet、MIPI® CSI-2などの高速インタフェースと、LCDやAUDIOなどの機能と組み合わせ、産業用途向けHMIなどのアプリケーションに最適です。また、動作温度は-20℃～60℃に対応し、高性能と高信頼性を兼ね備えています。

◆特長

Arm Cortex-A53 Quad + Cortex-M4コア採用「i.MX 8M Mini」アプリケーション・プロセッサ搭載

　Arm Cortex-A53 Quad：最大周波数 1.6GHz

　Arm Cortex-M4：最大周波数 400MHz

　3Dグラフィックスエンジン：GCNanoUltra

　H.264/H.265 Full HDエンコード/デコードに対応
大容量メモリを搭載

　eMMC：8GByte

　LPDDR4 SDRAM：1GByte
拡張性の高いインタフェース

　USB2.0、PCI Express、Gigabit Ethernet、LCD（LVDS）、AUDIO、

　カメラ入力（MIPI CSI-2）、CAN
SMARC2.1準拠

　SoM共通規格「SMARC2.1」に準拠
標準OSにLinuxを採用

　ソフトウェア開発とメンテナンスの負担を軽減

　プリインストールOS：Linux 5.10
キャリアボードを提供

　開発・評価用途のほか、設計リファレンスとしても利用可能

◆外観

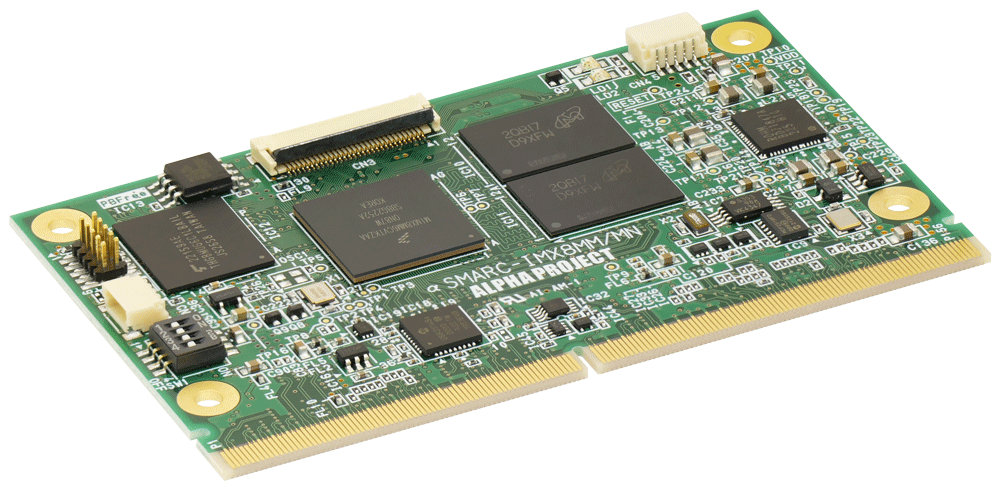

αSMARC-IMX8MM

◆仕様

フォームファクター	SMARC2.1 ShortSize
CPU	MIMX8MM6CVTKZAA（486pin LFBGA） Arm Cortex-A53 Quad：最大周波数 1.6GHz Arm Cortex-M4：最大周波数 400MHz
ROM	eMMC：8GByte SPI FLASH：4MByte EEPROM：2KByte
RAM	LPDDR4 SDRAM：1GByte
SMARC I/F	Gigabit Ethernet　×1 USB2.0 High-Speed Host　×4 USB2.0 High-Speed Host/Function　×1 PCI Express Rev2.0(1Lane)　×1 SD-CARD　×1 LCD(LVDS)　×2 CAMERA(MIPI CSI-2)　×1 UART　×3 CAN(FD Support)　×1 AUDIO I2S　×1 SPI　×2 I2C　×3 GPIO　×14
AUDIO I/F	AUDIO I2S×8 または GPIO×21
UART	UART(TTL) 1ポート
JTAGコネクタ	CoreSight　ハーフピッチ 10pin（5p×2列）
電源動作環境基板寸法付属品	DC5V ±5% -20～60℃（結露なし） 82×50mm（コネクタ、突起物除く）ヒートシンク（未搭載、シール接着タイプ）
プリインストールOS	Linux 5.10

◆製品ページ

　https://www.apnet.co.jp/product/imx8/smarc-imx8mm.html

◆価格

　¥36,800 （税込 ¥40,480）

「αSMARC-IMX8MN」

最大周波数1.4GHzで動作するArm Cortex-A53コアをベースに3DグラフィックスエンジンGC7000ULを内蔵したNXP Semiconductors社製「i.MX 8M Nano」アプリケーション・プロセッサを搭載しており、周辺機能のUSB2.0、Gigabit Ethernet、MIPI CSI-2などの高速インタフェースと、LCDやAUDIOなどの機能と組み合わせ、"i.MX 8M Mini"より小規模・低消費電力の産業用途向けHMIなどのアプリケーションに最適です。

また、動作温度は-20℃～60℃に対応し、高性能と高信頼性を兼ね備えています。

◆特長

Arm Cortex-A53 + Cortex-M7コア採用「i.MX 8M Nano」アプリケーション・プロセッサ搭載

　Arm Cortex-A53：最大周波数 1.4GHz

　Arm Cortex-M7：最大周波数 750MHz

　3Dグラフィックスエンジン：GC7000UL
大容量メモリを搭載

　eMMC：8GByte

　LPDDR4 SDRAM：512MByte
拡張性の高いインタフェース

　USB2.0、Gigabit Ethernet、LCD（LVDS）、AUDIO、カメラ入力（MIPI CSI-2）、CAN
SMARC2.1準拠

　SoM共通規格「SMARC2.1」に準拠
標準OSにLinuxを採用

　ソフトウェア開発とメンテナンスの負担を軽減

　プリインストールOS：Linux 5.10
キャリアボードを提供

　開発・評価用途のほか、設計リファレンスとしても利用可能

◆外観

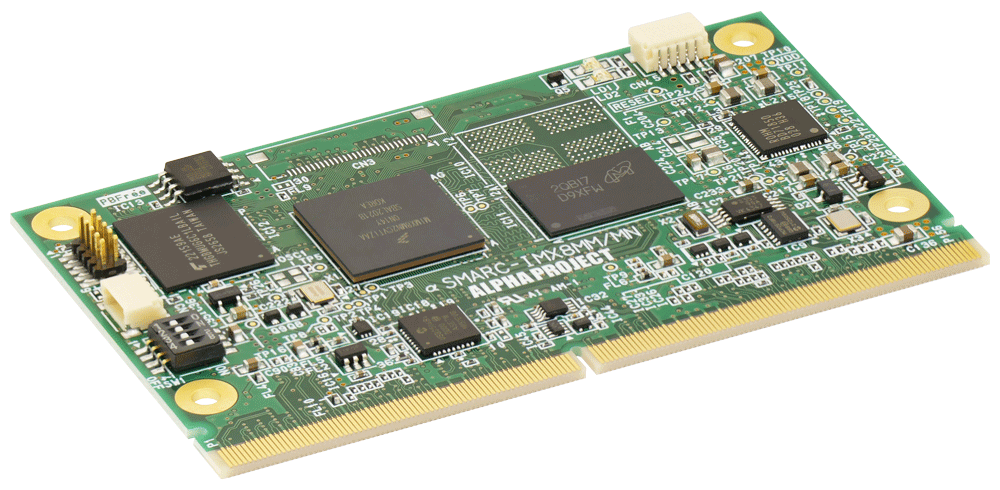

αSMARC-IMX8MN

◆仕様

フォームファクター	SMARC2.1 ShortSize
CPU	MIMX8MN2CVTIZAA（486pin LFBGA） Arm Cortex-A53：最大周波数 1.4GHz Arm Cortex-M7：最大周波数 750MHz
ROM	eMMC：8GByte SPI FLASH：4MByte EEPROM：2KByte
RAM	LPDDR4 SDRAM：512MByte
SMARC I/F	Gigabit Ethernet　×1 USB2.0 High-Speed Host　×4 　(USB2.0 High-Speed Host/Function x1と排他使用) USB2.0 High-Speed Host/Function　×1 SD-CARD　×1 LCD(LVDS)　×2 CAMERA(MIPI CSI-2)　×1 UART　×3 CAN(FD Support)　×1 AUDIO I2S　×1 SPI　×2 I2C　×3 GPIO　×14
UART	UART(TTL) 1ポート
JTAGコネクタ	CoreSight　ハーフピッチ 10pin（5p×2列）
電源動作環境基板寸法付属品	DC5V ±5% -20～60℃（結露なし） 82×50mm（コネクタ、突起物除く）ヒートシンク（未搭載、シール接着タイプ）
プリインストールOS	Linux 5.10

◆製品ページ

　https://www.apnet.co.jp/product/imx8/smarc-imx8mn.html

◆価格

　¥34,800 （税込 ¥38,280）

開発キット

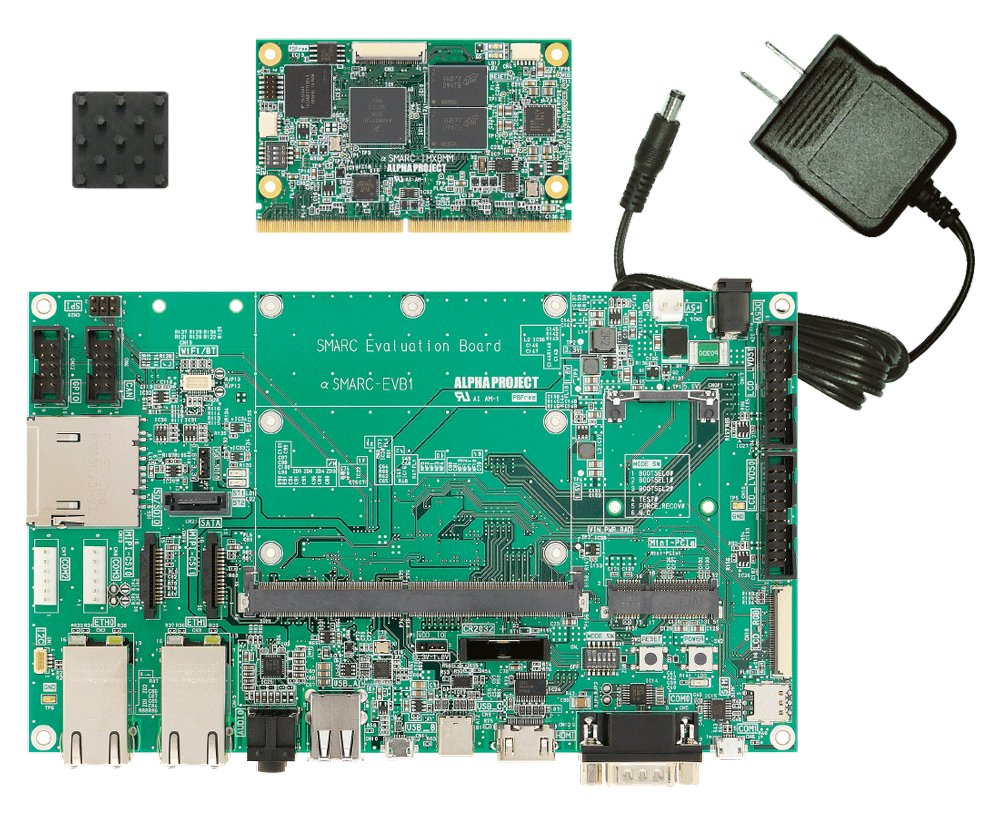

「αSMARC-IMX8MM」/「αSMARC-IMX8MN」にSMARC規格準拠キャリアボード「αSMARC-EVB1」とLinuxBSP（Board Support Package）をセットにした開発キット「αSMARC-IMX8MM-KIT」「αSMARC-IMX8MN-KIT」も同時に発売いたします。

◆外観

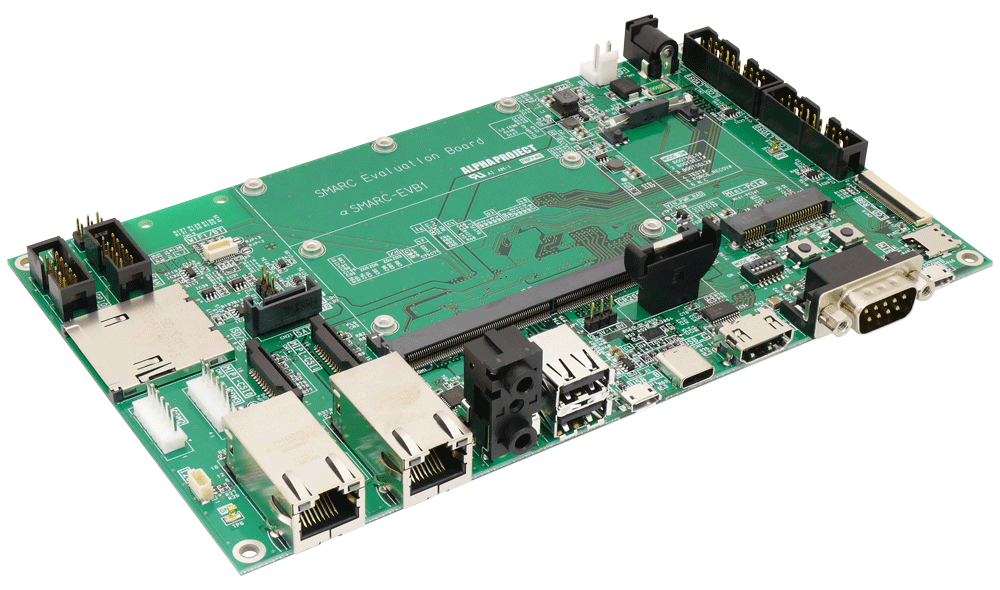

評価用キャリアボード「SMARC-EVB1」
