もう目測だけに頼らない！FJD Trion™ EG10が実現する新しい施工支援をCSPI-EXPO 2026で展示
設置時間約5分、キャリブレーション約20分。掘削・整地・勾配施工を画面上で確認しながら進められる施工支援ソリューション
FJ DYNAMICS INTERNATIONAL LIMITED（本社：FLAT/RM520, 5/F, CORE BUILDING 1, PH 1, 1 SCIENCE PARK EAST AVE., SHA TIN, NT, HK 代表取締役社長 WU DI、以下「FJD」）は、建設・土木現場の施工効率向上を支援するワイヤレスマシンガイダンスシステム「FJD Trion™ EG10」の製品情報を公開しました。掘削・整地・勾配施工をよりスマートに、より直感的にサポートするソリューションとして、現場のデジタル化を力強く後押しします。

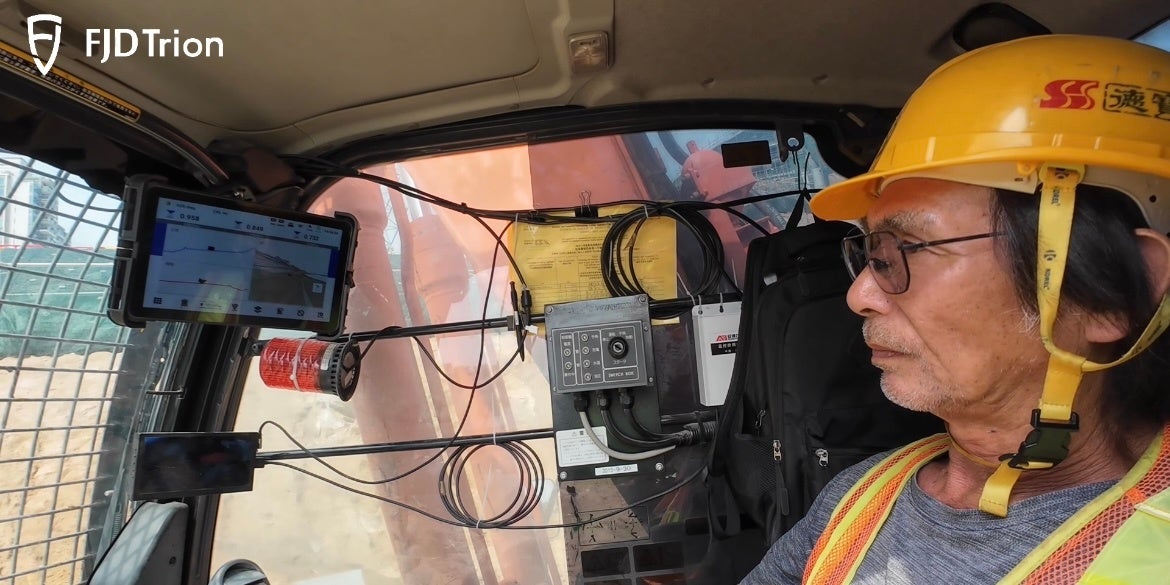

FJD Trion™ EG10は、油圧ショベル向けのワイヤレスマシンガイダンスシステムです。掘削深さや勾配、設計ライン、バケット位置をリアルタイムで表示し、施工状況を「見える化」することで、オペレーターの作業判断を支援します。
今回公開した製品紹介動画では、設置から設定、実際の施工時のガイダンス表示までを紹介。約5分で設置できる手軽さや、現場での活用イメージを映像でご覧いただけます。
FJD Trion™ EG10 製品紹介動画
EG10の主な特徴
1. ±5cmの施工精度とリアルタイムビジュアルガイダンス

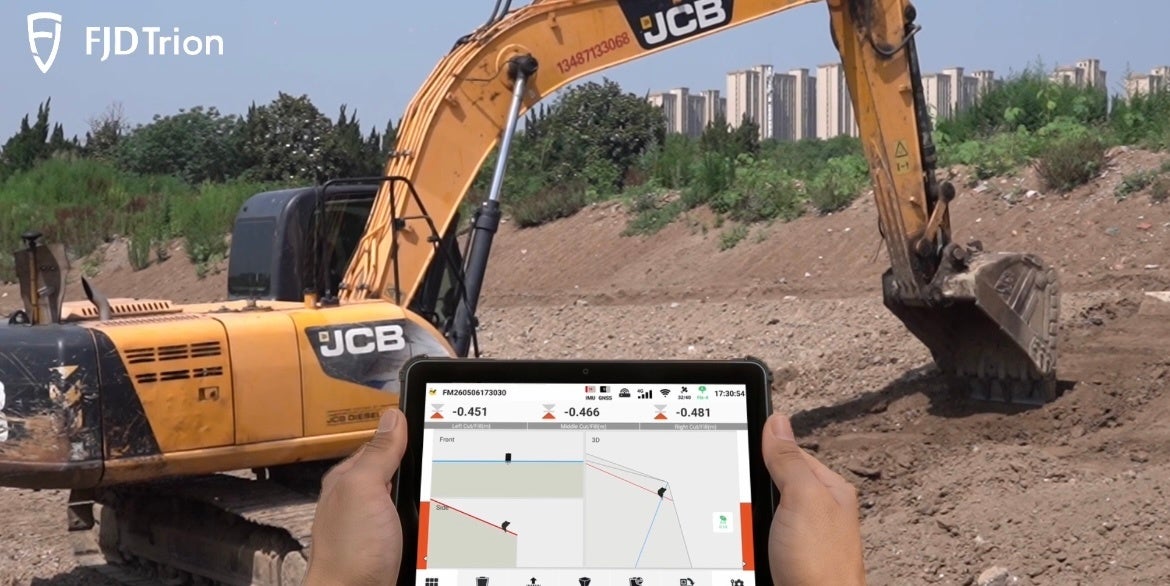

FJD Trion™ EG10は、±5cmの施工精度に対応し、掘削位置やバケットの動き、設計面との差分を画面上でリアルタイムに表示します。オペレーターが施工位置を把握しやすくなり、超過掘削や手戻りの抑制を支援します。
2. ARガイダンスとCADデータ対応
ライブカメラ映像上に設計線やバケット経路を重ねて表示するARガイダンスに対応しています。また、DWG、DXF、SHP、KML、XMLなどの設計データを取り込めるため、施工計画を現場で分かりやすく確認できます。
3. ワイヤレス構成によるスピーディーな導入

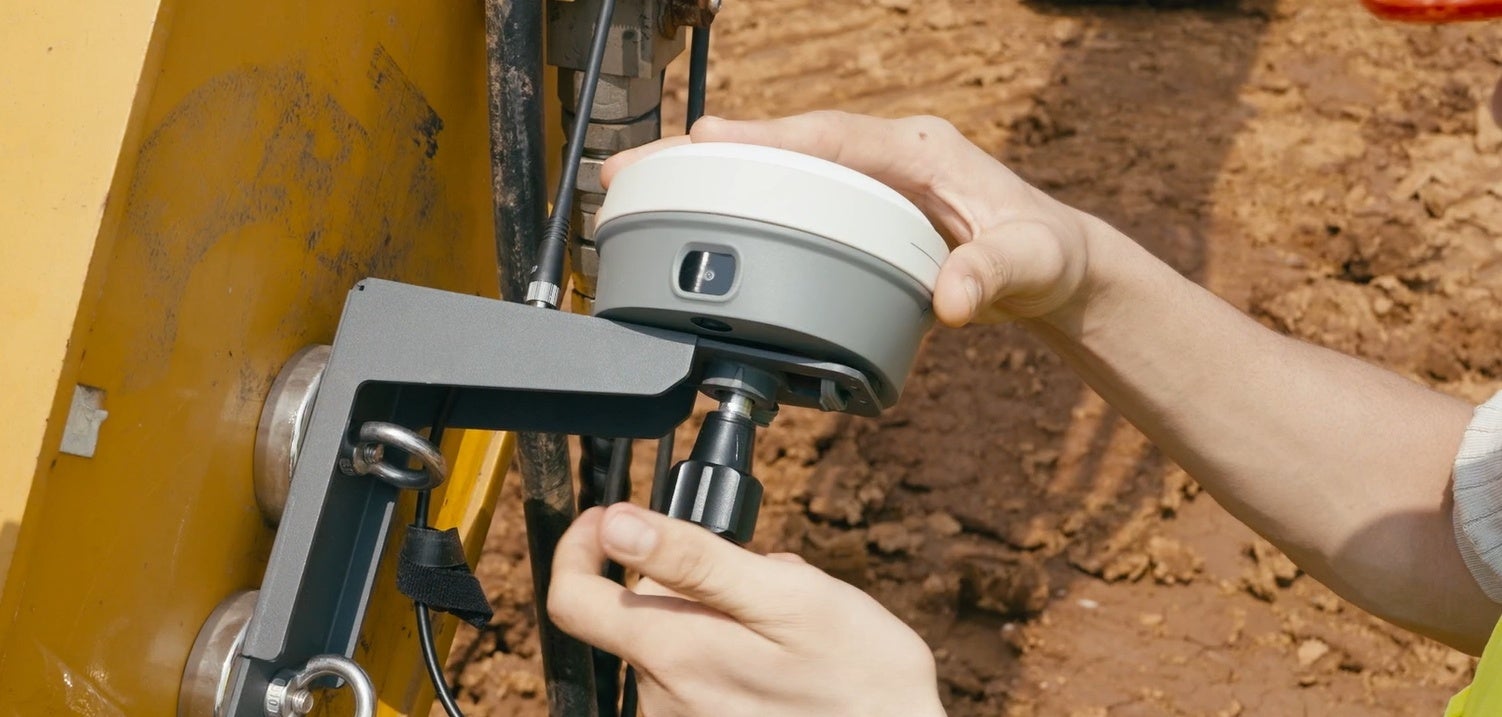

EG10はワイヤレス設計を採用しており、複雑な配線作業を抑えながら設置できます。設置時間は約5分、キャリブレーションは約20分を目安としており、施工前の準備時間短縮に貢献します。
4. MC APPによる一連の作業管理
MC APPに対応し、機器の識別、接続、自動チェック、作業、キャリブレーション、アップグレードまでをアプリ上で操作できます。機器状態やデータ品質も確認できるため、施工中の管理効率向上を支援します。
FJDynamicsワイヤレスマシンガイダンスシステムのラインアップ
|
項目 |
FJD Trion™ EG10 |
FJD Trion™ G31 pro |
|---|---|---|
|
製品カテゴリ |
ワイヤレスマシンガイダンスシステム |
3Dショベルガイダンスシステム |
|
製品ポジション |
短時間設置・ワイヤレス運用を重視した施工支援モデル |
大規模・高精度施工向けのフラッグシップモデル |
|
主な対象機械 |
油圧ショベルを中心とした重機 |
油圧ショベル、標準ブーム、スイングブーム、オフセットブームなど |
|
主な機能 |
レベル調整、勾配構築、ラインガイダンス、ARガイダンス、ビジュアルガイダンス |
リアルタイム3Dガイダンス、フルマシントラッキング、3D電子フェンス、音声アラート |
|
施工精度 |
±5cm |
±3cm |
|
ガイダンス方式 |
画面上でバケット位置・設計面との差分を表示 |
3D設計データに基づくリアルタイム施工ガイダンス |
|
ARガイダンス |
○ |
× |
|
3Dガイダンス |
○ |
○ |
|
CAD / 設計データ対応 |
○ |
○ |
|
対応ファイル形式 |
DWG、DXF、SHP、KML、XML |
DWG、DXF、SHP、KML、XML |
|
座標系対応 |
世界6,000以上の事前定義座標系に対応 |
世界6,000以上の事前定義座標系に対応 |
|
GNSSチャンネル数 |
1408 ch |
1408 ch |
|
GNSS接続 |
RTK関連データ入出力、内蔵UHF無線、4G通信対応 |
NTRIP、Base Station RTK、PPP、400M/900M無線オプション |
|
通信方式 |
Bluetooth、Wi-Fi、4G、内蔵UHF無線 |
Wi-Fi、Bluetooth、Ethernet、2G/3G/4G、無線オプション |
|
アプリ / 管理機能 |
デバイス管理、プロジェクト管理、クロスチーム連携 |
FJD Trion TerraMind、プロジェクト管理、デバイス管理、クロスチーム連携 |
|
クラウド連携 |
○ |
○ |
|
防水・防塵 |
IP68 |
IP68 |
|
ショベル互換性 |
○ |
○ |
|
特徴まとめ |
ワイヤレス構成、短時間設置、ARガイダンスにより、マシンガイダンスを導入しやすいモデル |
高精度3Dガイダンス、電子フェンス、フルマシントラッキングにより、複雑・大規模施工に適した上位モデル |
さまざまな施工現場で活用可能
盛土
土地均平
路盤整備
道路排水
CPSI-EXPO 2026出展概要
|
内容 |
|
|---|---|
|
展示会名 |
第8回 国際 建設・測量展 CSPI-EXPO 2026 |
|
会期 |
2026年6月17日（水）～20日（土） |
|
時間 |
10:00～17:00 ※最終日20日（土）のみ16:00まで |
|
会場 |
幕張メッセ千葉県千葉市美浜区中瀬2-1 |
|
FJDynamicsブース番号 |
ホール4 14-12 |
|
来場事前登録 |
フォーム |
FJDynamicsについて
FJDynamicsは、ロボティクス、デジタル化、自動化技術を軸に、建設、測量、農業、施設管理など幅広い分野に向けたソリューションを提供しています。
FJD Trionシリーズでは、GNSS受信機、3D LiDARスキャナー、マシンガイダンスシステム、点群処理ソフトウェアなど、現場のデータ取得から活用までを支援する製品を展開しています。
製品およびソリューションの詳細については、以下よりご覧いただけます。
FJD Trion公式サイト：https://www.fjdtrion.com/
EG10詳細ページ：https://www.fjdtrion.com/product/fjd-trion-eg10-excavator-guidance-system
