工事用仮設エレベータの高精度な上下位置把握を実現

NEC通信システム

2024年7月24日 09時00分

MetCom株式会社*1(以下MetCom)と日本電気通信システム株式会社*2(以下NEC通信システム)は、鹿島建設株式会社（以下鹿島建設）のグループ会社である株式会社One Team*3（以下One Team）とともに、工事用仮設エレベータ（以下仮設EV）の高精度な位置把握に向けた新たなソリューションの実証を行いました。本実証を通じて、MetComの三次元測位サービスであるMBS*4の垂直測位サービス「Pinnacle*5」と、NEC通信システムのリアルタイム位置推定アルゴリズムを組み合わせ、一般的な仮設EVに小型測位端末を後付けすることにより、仮設EVの上下位置を高精度に把握できることを確認しました。

背景

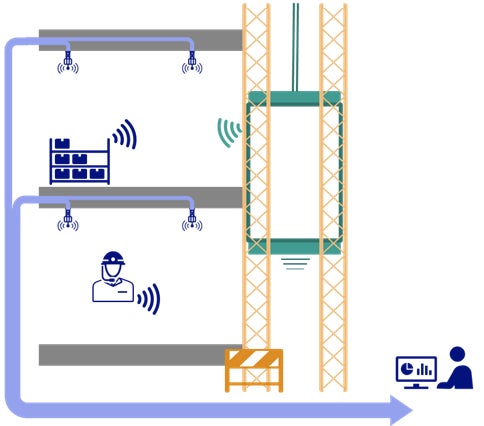

建築現場に設置される仮設EVは、作業員や資機材を各階に運搬するために日々フル稼動しており、現場の生産性向上に向けては、仮設EVの効率的な運用・管理が不可欠です。より効率的な運用を検討するためには、まず仮設EVの稼働状況を把握する必要がありますが、一般的な仮設EVでは、停止階の記録が自動作成されないため、平面における位置把握に用いられてきた電波ビーコンやICタグ等を用いて上下位置を測位する必要がありました。しかし、たとえば電波ビーコンの場合、垂直方向より水平方向の精度を重視したものが多く、垂直移動する仮設EVでは誤差が大きくなることや、仮設EV側だけでなく建物側にも必要箇所にビーコンの受送信器やICタグのリーダーを設置する必要があり、コストが増えて管理が煩雑になるほか、測位情報を集約するネットワークの構築にかかる工数やコストなども課題でした。一方、One Teamが構築し、運営管理している鹿島建設のリアルタイム現場管理システム「3D K-Field(R)*6」においても、人や資機材の位置情報に加えて仮設EVの位置も把握したいニーズがあり、従来の測位方法の課題をクリアしたうえで、垂直方向の正確な位置を測位できる技術を求めていました。

今回の取り組みについて

これまでNEC通信システムは、MetComの「Pinnacle」の屋内位置測位機能が建設現場で活用できること*7や、「Pinnacle」を元にした位置トラッカー(以下MBSトラッカー)がリアルタイムの測位も可能であること*8を実証してきました。今回のエレベータの位置測位では、正確に測位するだけでなく、エレベータの稼働状況、すなわちエレベータの移動イベントを正確に把握するため、逐次発生する「エレベータの停止」というイベントを１単位としたデータ取得を実証目標項目の１つとしました。従来の測位方法では通常、一定間隔で測位データを生成しており、多くの場合は省電力のため１分程度の間隔で測位することが多く、エレベータの移動中に測位データを取得してしまうことや、長時間停止したままの冗長なデータが取得されてしまうことなどがあり、移動イベントの追跡に適したデータの取得が出来ていない課題がありました。

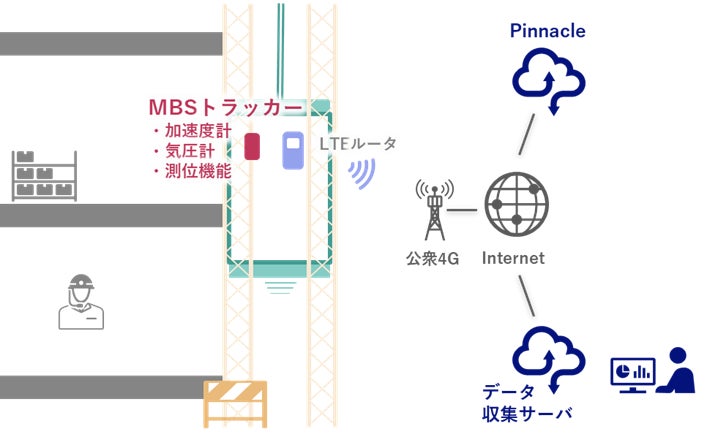

本実証では、加速度センサーを用いてエレベータ稼働状況を把握しリアルタイム測位を行う独自方式のMBSトラッカーをエレベータに設置し、エレベータの位置が変化(エレベータの稼働イベントが発生)した際に測位データを取得、分析しました。なおMBSトラッカーとの通信方法は、トラッカー自体にWAN接続の機能を持たせる場合や、建設現場に用意されたWi-Fi環境を使う方法などもありますが、今回は短期検証での扱いやすさを重視しLTEモバイルルータを活用した構成としています。

成果と今後の取り組み

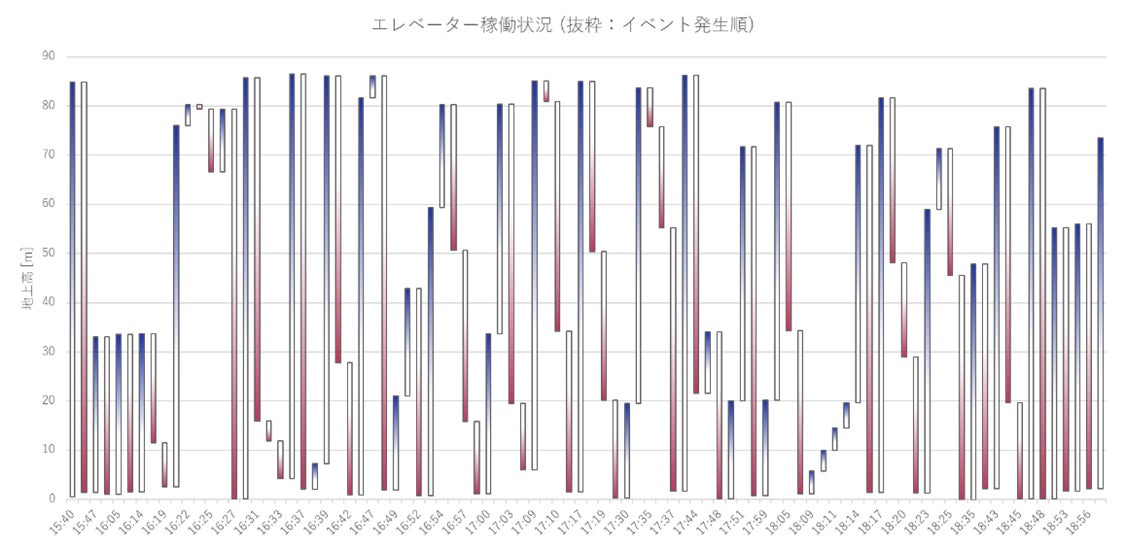

本実証では、MBSトラッカーの加速度センサー及び気圧センサーから収集したデータを分析することによる、エレベータの稼働イベント発生を単位とした正確な垂直方向の測位は可能であり、エレベータ稼働状況として詳細に把握可能であることが確認できました。

続いて、この垂直方向の測位データを元に推定階数へ換算した結果と、現場既存のビーコン方式による階数の推定結果とを比較検証しました。MBSトラッカー方式は従来のビーコン方式と比べ、より正確に短時間の停止階を把握できるとともに、約20%多くエレベータの停止を検知しました。また直接比較ができた残り80%のデータを分析すると、約95～97%の精度で階数推定結果が一致しました。不一致となったデータは全て１階数分の差であり、このデータをさらに高さ変化の観点で分析したところ、エレベータでの揚重荷役作業時に、エレベータを床面以外の（途中の）高さで手動停止させた場合、従来のビーコンとはその階数判定のしきい値が異なることから差異が生じているとの考察が得られました。

本実証では、「Pinnacle」を元にしたエレベータ停止階数推定方式は、建物側に測位用の設備を必要とせず高精度な測位が可能であると確認できた他、１つ１つ状況が異なる現場に対応した、より正確な結果を得られるためのチューニング方法といった知見も得られました。

今後、この新たな位置把握ソリューションを建設現場におけるリアルタイム位置測位、および仮設EVの上下位置把握の合理的な手法として広く展開していきます。また、仮設EVの積載能力や運搬する人員・資機材の量などを把握・追跡する技術と組み合わせることで、揚重計画のさらなる精緻化、最適化をサポートし、建設現場における生産性向上に向けた建設物流のDXソリューションを目指していきます。

MetComおよびNEC通信システムは、本検証などの活動を通し、時代に即した安全・安心なサービスを提供することで、建設業界のみならず、あらゆる業界のデジタルトランスフォーメーションを加速させ、新たな社会価値の「共創」によりDX促進へ貢献していきます。

以上
