工作機械向け低フリクションボールねじ「MT-Frix™」を開発

～ボールねじの動摩擦トルクと発熱を大幅に低減、工作機械の精度維持や省エネルギーに貢献～

●NSKの解析技術を用いることで、ボールと溝の接触状態を解明し、最適な内部仕様を開発

●最適な内部仕様により、寸法はそのままに、剛性（変形しにくさ）を維持しながら動摩擦トルクを低減し、大幅な低発熱化を実現

●高い位置決め精度を維持しながら、動摩擦トルクによるCO₂排出量を従来比最大50％削減



日本精工株式会社（本社：東京都品川区、代表者：取締役 代表執行役社長・CEO 市井 明俊、以下NSK）は、低フリクションボールねじ「MT-Frix™」*を開発しました。NSKの解析技術でボールねじ内部のボールと溝の接触状態を高精度に解明して内部仕様を最適化し、寸法はそのままに、剛性*を維持しながら動摩擦トルク*を低減。これにより、大幅な低発熱化を実現し、工作機械の高い位置決め精度を維持すると共に、動摩擦トルクによるCO₂排出量を従来比で最大50％削減しました。

本製品は2024年2024年11月5日（火）～11月10日（日）に開催される「JIMTOF2024 第32回日本国際工作機械見本市」に出展します。2025年4月に受注を開始予定で、本シリーズの売上として2027年に5億円を目指します。

*　「MT-Frix™」：語源は、MT（Machine Tools（工作機械）の頭文字）＋Frix （Frictionを元とした造語）。意味は、「工作機械用途に最適な摩擦特性を持つボールねじ」。

* 剛性：外部からの荷重に対する変形しにくさのこと

* 動摩擦トルク：ボールねじを回転させる際に発生する摩擦によるトルク

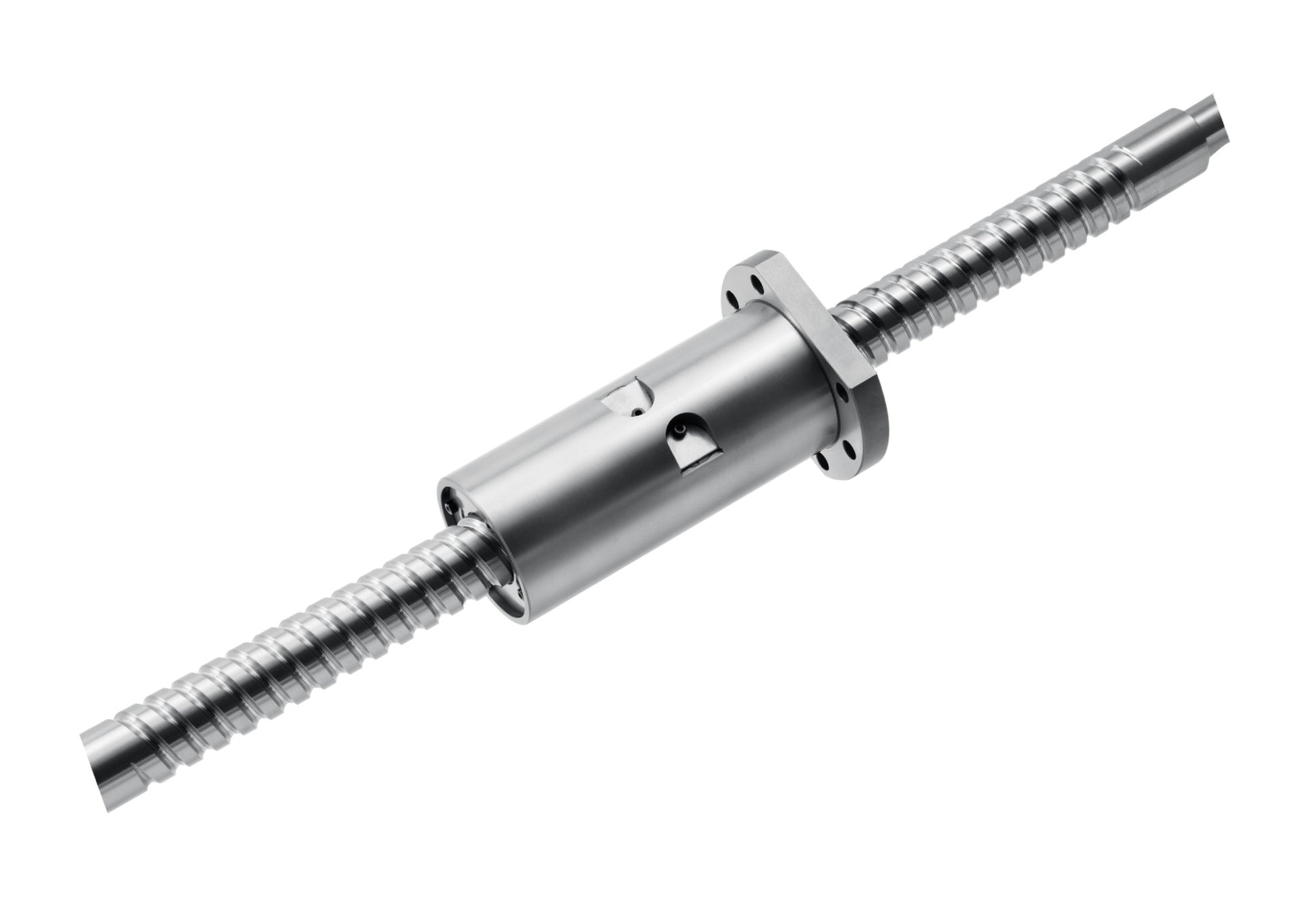

本開発品

１． 開発の背景

ボールねじは、工作機械の直線駆動部に搭載されており、加工工具やワークの位置決めなどを担っています。近年、機械加工の高度化や脱炭素を背景として、ボールねじに対しても、位置決めの高精度化と省エネルギー化のニーズが高まっています。

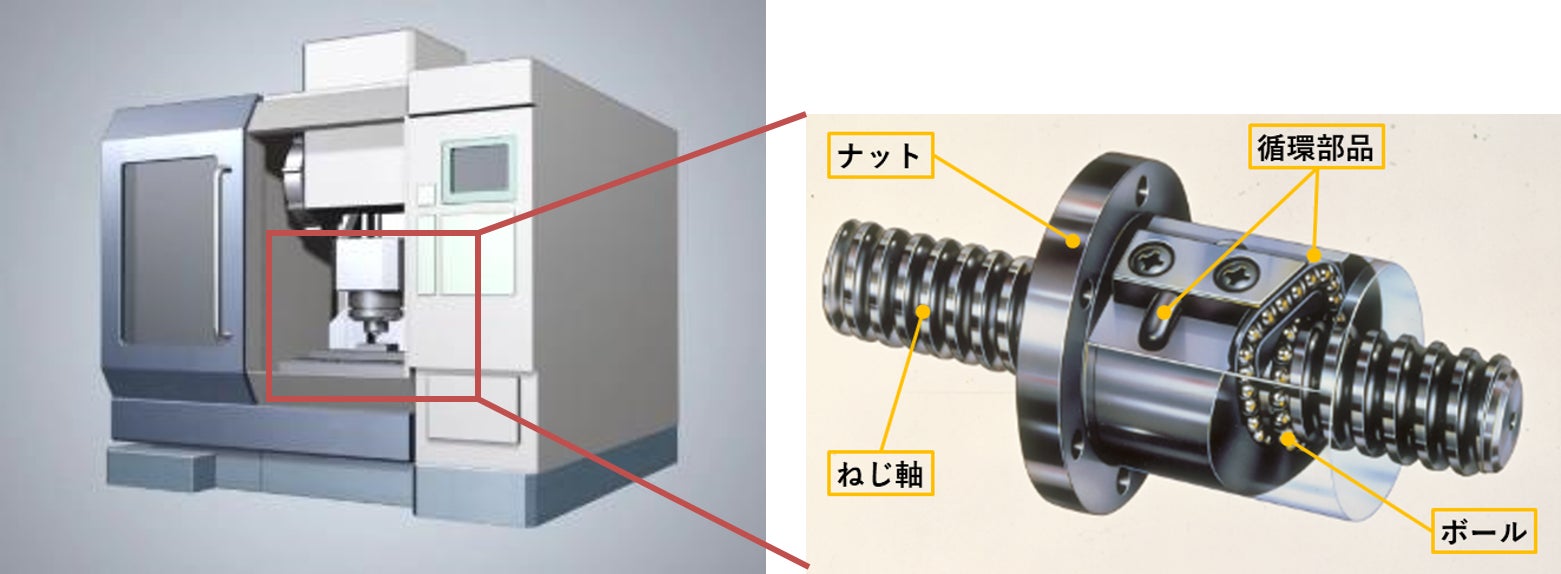

工作機械におけるボールねじの搭載位置

ボールねじは、駆動時に動摩擦トルクによって発熱し、ねじ軸が熱膨張することで、位置決め精度が低下します。発熱による精度低下を防ぐために強制冷却（発生した熱を付属装置等で冷却）を用いる場合がありますが、冷却装置等の稼働に伴い余分な消費エネルギーが発生します。そのため、高精度化と省エネルギー化の両方を実現するためには、動摩擦トルクそのものを低減することが必要です。

しかし従来の技術では、動摩擦トルクを低減すると、それに伴い剛性も低下しナットが変位しやすくなるため、加工精度が低下する、という課題が発生していました。そのため、剛性は維持したまま、動摩擦トルクを低減する技術が求められています。

２． 開発品の技術

NSKの解析技術で、ボールと溝の接触状態を解明し、最適な内部仕様を開発

⇒ボールねじの寸法はそのままに、剛性を維持しながら動摩擦トルクを低減



３． 開発品の特長

寸法はそのままに、動摩擦トルクと発熱の低減を実現。

1) 動摩擦トルクの低減：剛性は従来同等で、動摩擦トルクを従来比最大50%低減

2) 発熱の低減：動摩擦トルクの低減により、ボールねじ駆動時の発熱（温度上昇値）を従来比

最大40%低減

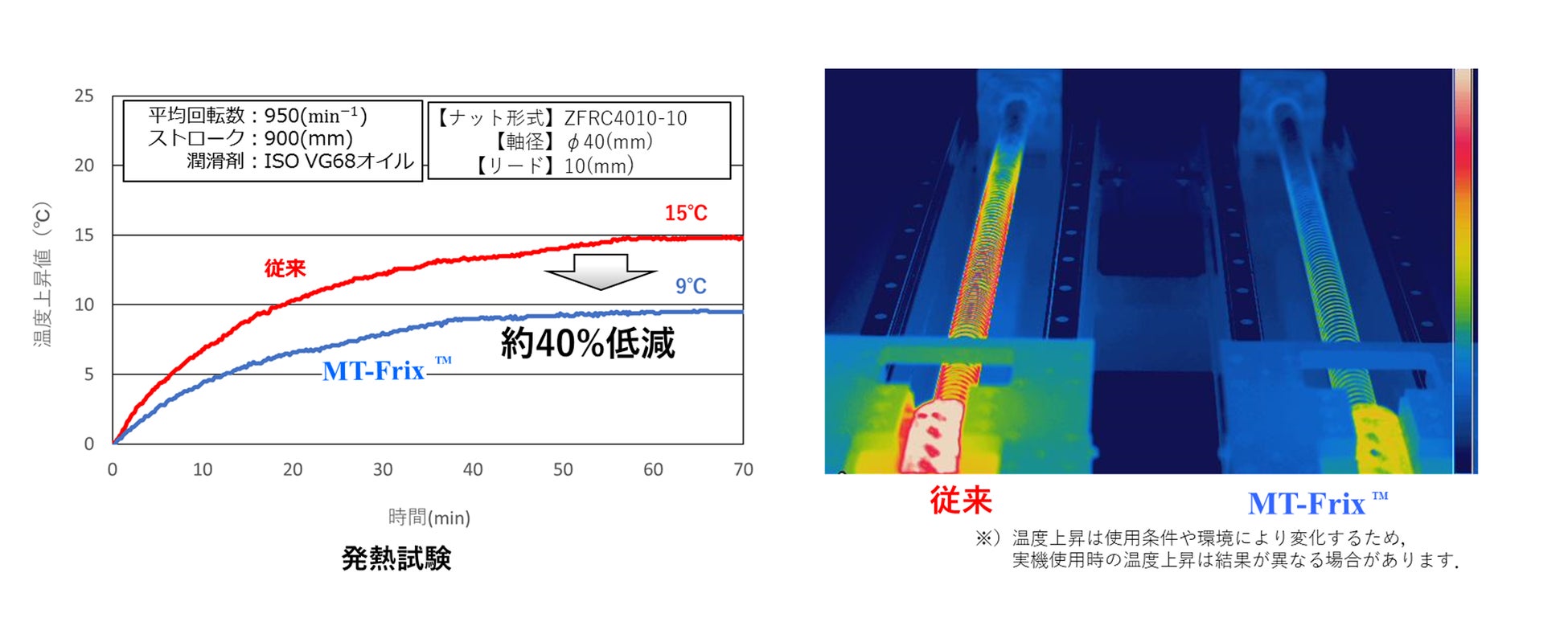

発熱試験の結果（左）と、試験時の温度分布の様子（右）

４． 工作機械へもたらす効果

1)位置決めの高精度維持：発熱の低減により、従来品に対して軸の伸び量を最大40%低減し位置決

め精度の低下を軽減

2)省エネルギー：従来品に対して、動摩擦トルクによるCO₂排出量を最大50%削減

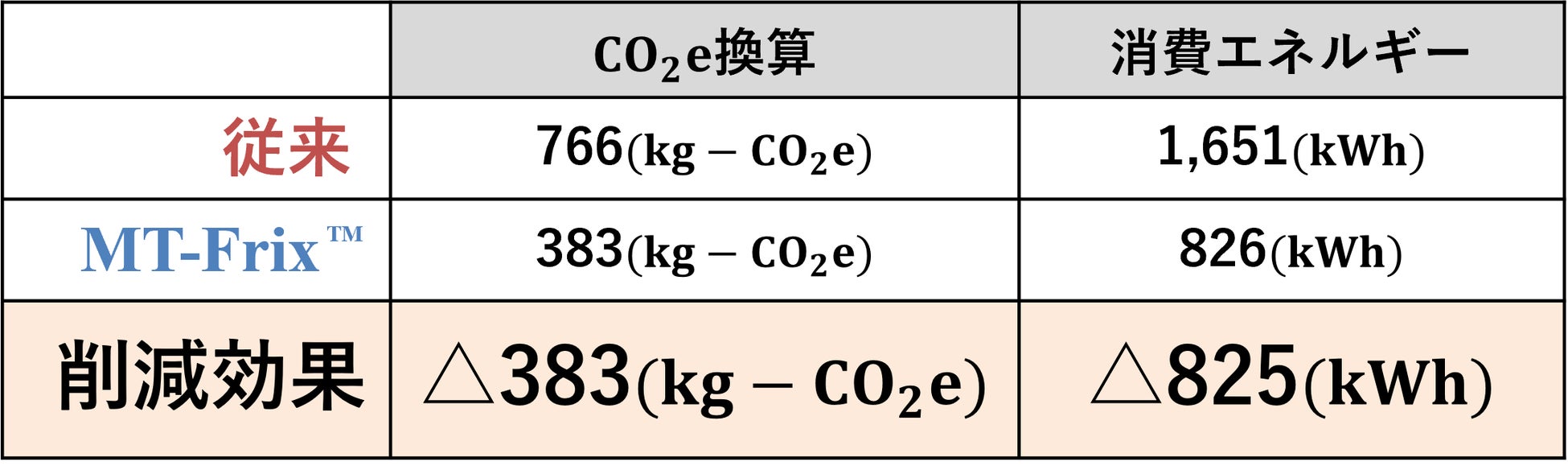

動摩擦トルクによるCO2削減効果の試算結果例（当社調べ）

   試算条件：

・ボールねじ仕様：　軸径　φ40 mm，リード　10 mm，全長　1400 mm

・使用期間：5年

・平均回転数：400　min-¹

・電力CO2排出係数：　　0.4641 kg− CO₂/kWh　（使用時に適用）
