60V動作ドライバFET内蔵1A 同期整流降圧DC/DCコンバータXC9711シリーズ

https://product.torexsemi.com/ja/news/product/20251218_3487

トレックス・セミコンダクター株式会社（東京都江東区 代表取締役：木村　岳史　以下トレックス）は、降圧DC/DCコンバータの新製品「XC9711シリーズ」を開発しました。本製品は高耐圧・低リップル・高温対応を備え、不安定になりがちな24V入力からでも低リップルの3.3V／5Vを安定して出力します。さらに、入力オーバーシュートや高温環境にも強く、最大125℃の周囲温度で動作可能です。これにより、FAセンサをはじめ、工場・ビル設備のセキュリティ機器など、産業用途に幅広く対応できます。

XC9711シリーズは、Nch-NchドライバFETを内蔵したブートストラップ方式の同期整流降圧DC/DCコンバータです。入力電圧4.5V~60V、出力電圧設定2.5V~18.0V、出力電流1.0Aで、高効率で安定した電圧を供給可能です。スイッチング周波数は800kHzで、MODE端子により動作モードをPWM制御とPWM/PFM制御から選択できます。PWM制御では負荷によらず周波数が一定になるため、ノイズ対策が容易です。一方、PWM/PFM制御では軽負荷から重負荷まで高効率を実現できます。60V入力クラスとしては小型ソリューションサイズ（10.8x8.2mm）を実現し、小型・低消費および軽負荷高効率を両立している点が大きな特長です。機器の待機時消費電力を削減できるほか、中高耐圧LDOから本製品へ置き換えることで、発熱課題の解消と基板面積の削減を同時に達成します。

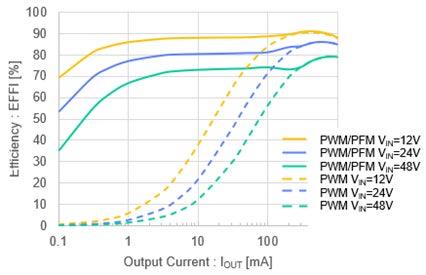

図1. XC9711シリーズ効率 (VOUT=5V)

高耐圧60V、省スペース軽負荷高効率といった使いやすい特長を備えており、FA機器・産業機器・センサまで幅広い分野に適しています。

外付け抵抗により、出力電圧の設定値を変更できるため、同一品番を複数の電源ラインに使用可能です。また、EN/SS端子に抵抗と容量を接続することにより、内部ソフトスタートよりも長いソフトスタート時間に外調可能です。さらにパワーグッド機能により、出力電圧の状態を監視しています。ソフトスタート外調機能とパワーグッド機能により電源シーケンスを容易に構成可能です。保護機能として、電流制限、出力過電圧保護、サーマルシャットダウン、Lx端子短絡保護を内蔵しており、安全に使用することが可能です。

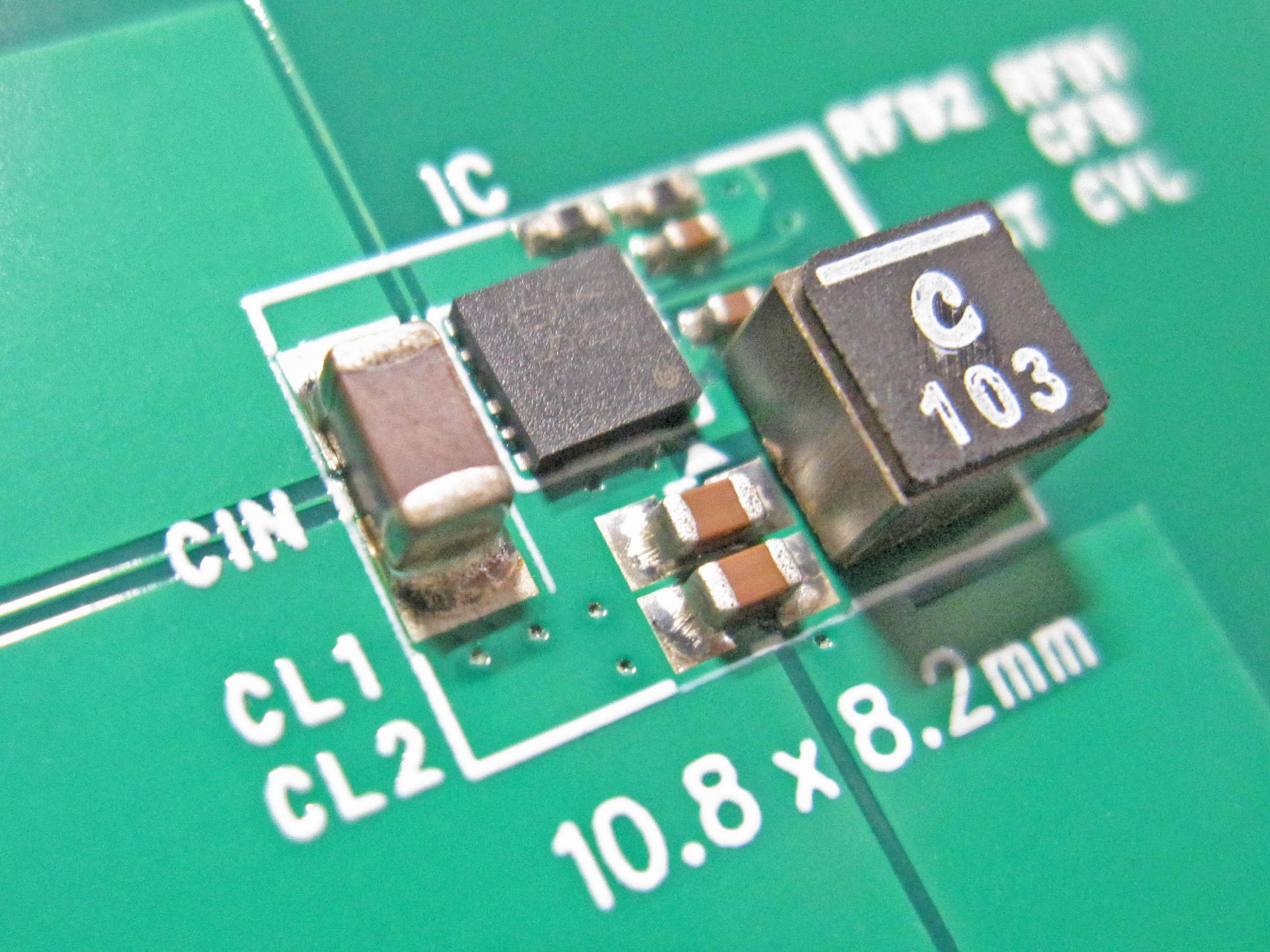

図2.XC9711シリーズ実装基板 (10.8 x 8.2 mm)
