2D図面から3D CAD、3Dアセンブリから部品図まで。CAD業務をAIで自動化するWebサービス「Zumen AI」の先行提供を開始
モデリングと製図を、ゼロから作る仕事から、AIが生成した結果を確認・仕上げる仕事へ。設計者が仕様検討や設計判断に使える時間を増やします。
ホルスAI株式会社（本社：大阪府吹田市、代表取締役：加藤 功一朗）は、2D図面から3D CADモデルを作成し、3Dアセンブリデータから部品ごとの2D図面（バラシ図面）を作成するWebサービス「Zumen AI」の先行提供を開始しました。
先行提供の利用を希望する企業から申込みを受け付け、お申込み内容の確認後、順次アカウントを発行します。
Zumen AIの提供背景
2D図面から3D CADモデルを作成する手間
製造業では、過去の設計資産や取引先から受け取った図面が、紙・PDF・DXFなどの2Dデータとして蓄積されている一方、案件や製造工程によって3D CADデータが必要になることがあります。
その都度、設計者が2D図面から形状や寸法を読み取り、3Dモデルをゼロから作成するには、多くの作業時間が必要です。
3D CADからバラシ図面を作成する手間
3Dアセンブリから、製造や部品手配に使用する部品ごとの2D図面を作成する際には、構成部品ごとに図面化し、ビューの配置、寸法の記入、図枠の調整などを行う必要があります。
この図面作成に時間がかかると、その後の加工先への見積依頼や発注、製造着手も遅くなってしまいます。
AIでCAD作業を効率化し、後工程を早める
Zumen AIは、こうした3Dモデリングとバラシ図面作成をAIで支援します。
2D図面から3Dモデルを作成する工程では、形状や寸法を一から入力する作業を減らし、設計者がAIの生成結果を確認・修正する進め方へ変えることで、モデリングにかかる作業時間の削減を目指します。
バラシ図面の作成工程では、加工図面の作成時間を短縮することで、加工先への見積依頼や発注を早め、後工程へより早く進められるようにします。
3Dモデリング機能

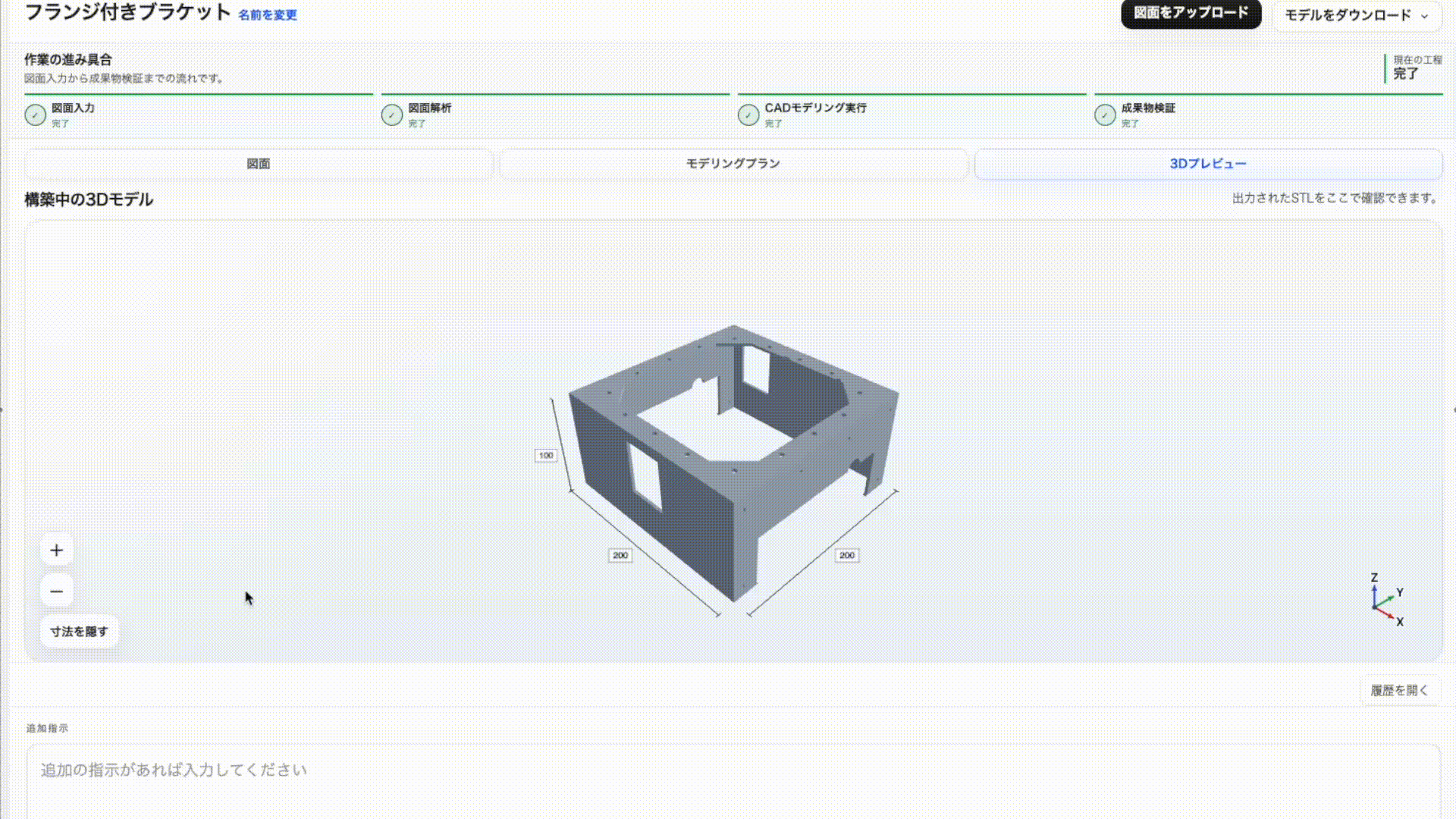

紙図面をデータ化したものや2D CAD図面をZumen AIへアップロードすると、AIが図面をもとに部品の3Dモデルを生成します。
生成後に形状や寸法を変更したい場合は、AIへ追加の指示を入力し、モデルを修正することもできます。
作成した3Dモデルは、汎用的な3Dデータ形式であるSTEPファイルまたはSTLファイルとして、すぐにダウンロードできます。
また、既存のCADソフト上で形状や寸法を確認・修正したい場合には、フィーチャー履歴付きのネイティブCADファイルも選択できます。
ネイティブCADファイルは、依頼後、最大1営業日以内にダウンロード可能になります。
対応CADソフト：
SOLIDWORKS（sldprt）、Fusion（f3d）、Inventor（ipt
その他のCADソフトへの対応も順次拡大予定です。
図面バラシ機能

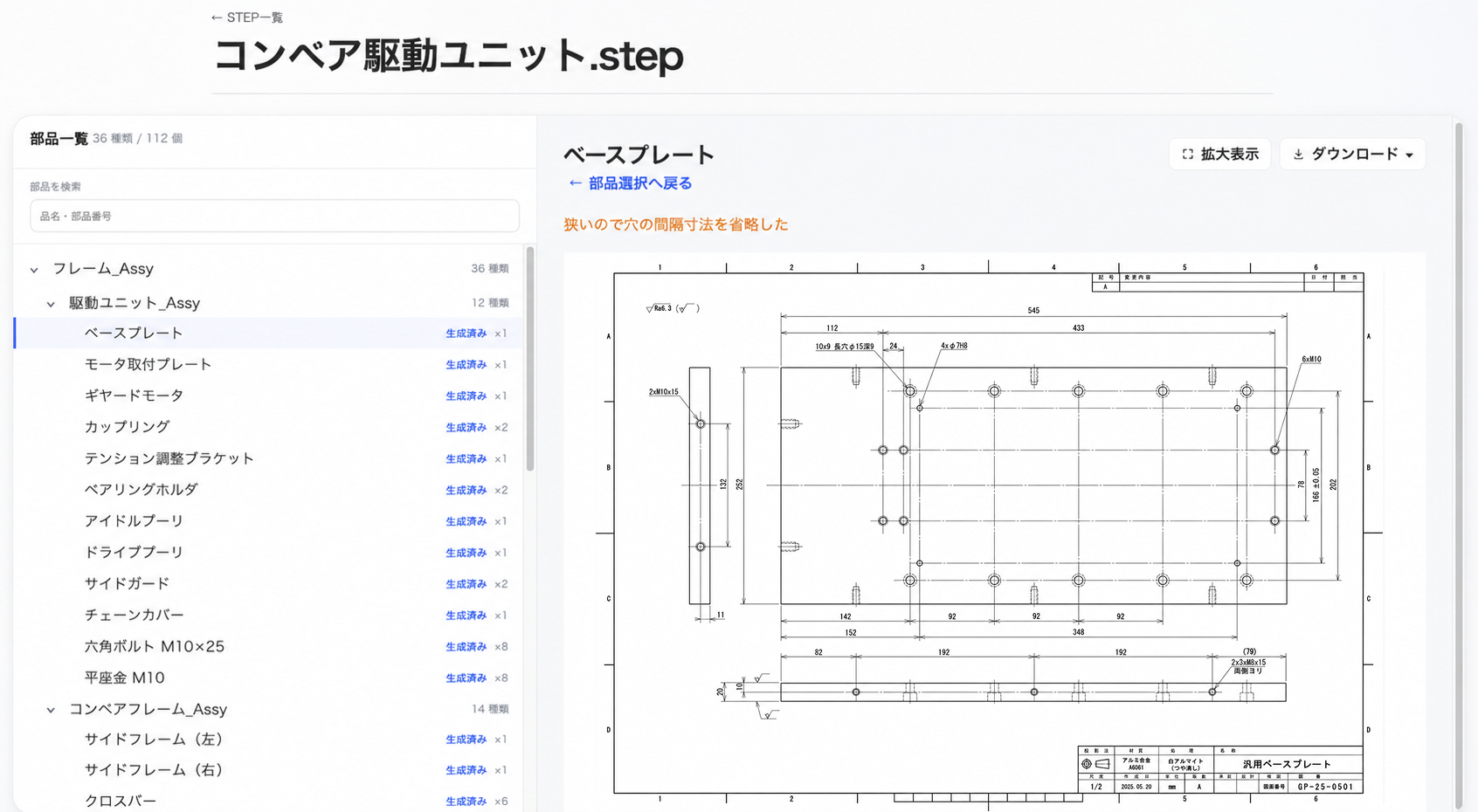

STEP形式の3Dアセンブリデータをアップロードすると、AIがアセンブリを構成する部品ごとの2D図面（バラシ図面）を作成します。
利用者は、部品の3Dモデルを確認しながら、生成された2D図面を編集できます。また、自社で使用している図枠をテンプレートとして設定し、作成する図面へ反映することも可能です。
作成した図面は、PDF形式またはDXF形式ですぐにダウンロードできます。
利用料金
Zumen AIは、利用した分だけクレジットを消費する従量制の料金体系です。
-
1クレジット：100円（税別）
-
クレジットは1クレジット単位で追加購入可能
-
3Dモデリング：1部品につき10クレジット
-
バラシ図面作成：1図面につき1クレジット
先行提供期間中は、アカウント発行時に50クレジットを無料で付与します。
利用開始までの流れ
-
先行申込みフォームから必要事項を登録
-
当社にて登録内容を確認
-
対象となる企業へ順次アカウントを発行
-
アカウント発行後、Zumen AIの利用を開始
先行申込みフォーム：
https://horus-ai.jp/waitlist/zumen-ai
CADアドインと個別カスタマイズにも対応
Zumen AIの機能を普段利用しているCADソフト内から使用するためのCADアドインの提供や、企業ごとの業務フロー・要件に合わせた個別カスタマイズも受け付けています。
対応CADソフトや個別のご要望については、お問い合わせください。
お問い合わせ先
ホルスAI株式会社
MAIL：contact@horus-ai.jp
URL：https://horus-ai.jp/#contact
会社概要
会社名：ホルスAI株式会社
所在地：〒564-0032 大阪府吹田市内本町2-19-19 FURUTA Bld. 404
代表者：加藤 功一朗
事業内容：AIシステム開発、AI活用基盤の構築、AI導入に関する企画、設計、実装
