レーシングカー「プジョー207スパイダー」のEV化プロジェクトにおける3Dスキャナーの活用
ESTACAの学生チームが、 SHINING 3DのFreeScan Trak Novaを活用し、プジョー207スパイダーを完全電動のヒルクライムマシンに改造しました。
概要

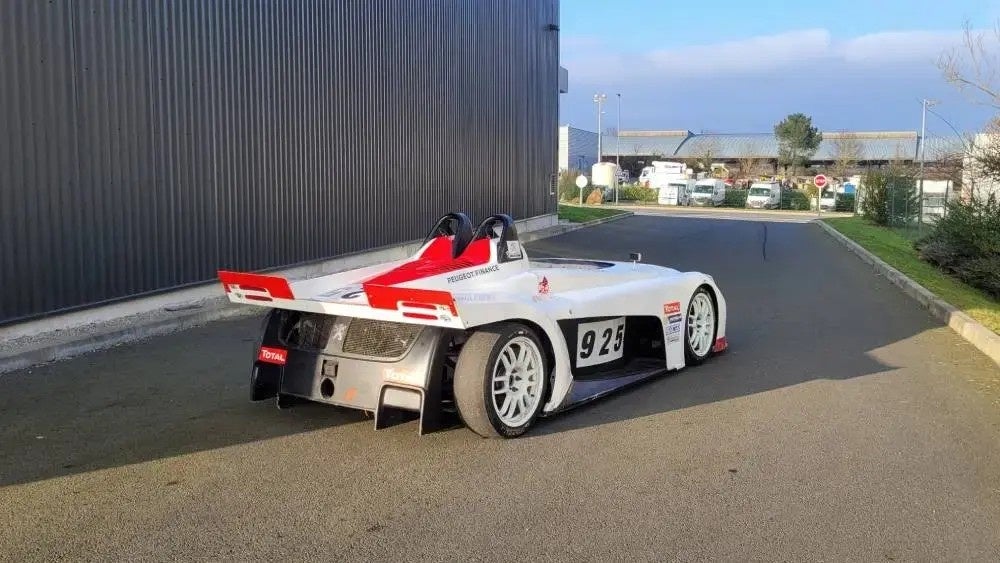

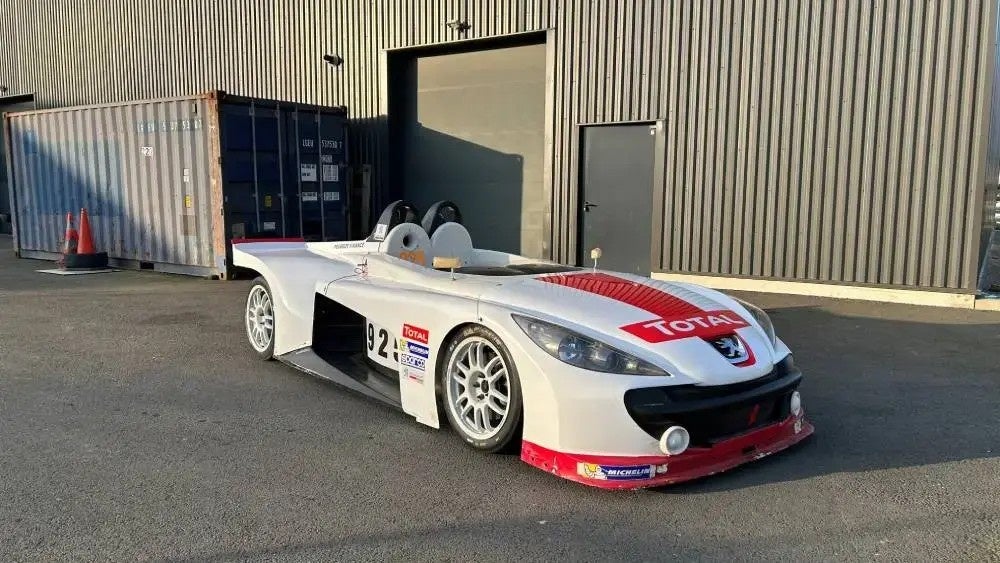

2024年後半、フランスの工学系高等教育機関ESTACA Lavalの学生チームは、ガソリンエンジン搭載のレーシングカー「プジョー207スパイダー」を100%電動のヒルクライムマシンに改造するプロジェクト「FUJ-E」を開始しました。
チームの課題は、車両の俊敏性を維持し、FIA（国際自動車連盟）のモータースポーツ規則に準拠しながら、すべての熱機関の関連部品を高性能な電動パワートレインに置き換えることでした。
これを実現するには、空力最適化、カスタム部品の設計、そしてチーム間の連携のために、ボディとシャーシの高精度かつ高解像度の3Dモデルが不可欠でした。そこで、SHINING 3Dの3Dスキャン技術が導入されました。
課題
プジョー207スパイダーは、内燃機関を動力源とするレーシングカーとして設計されていたため、FUJ-Eチームは以下の課題に直面しました：
-
エンジン、排気装置、燃料タンクなど熱機関の関連部品をすべて取り外す。
-
総重量を約900kgに抑えながら、220 kW (約300 馬力) の電動パワートレインを搭載する。
-
過度の重量増加なしに、複数回のフルレース登坂を可能とする十分なバッテリー容量を確保する。
-
エンジンマウント、バッテリー配置、冷却システム、電子機器など、車両の内部構造を見直す。
ソリューション：SHINING 3DのFreeScan Trak Nova
1. ボディスキャン

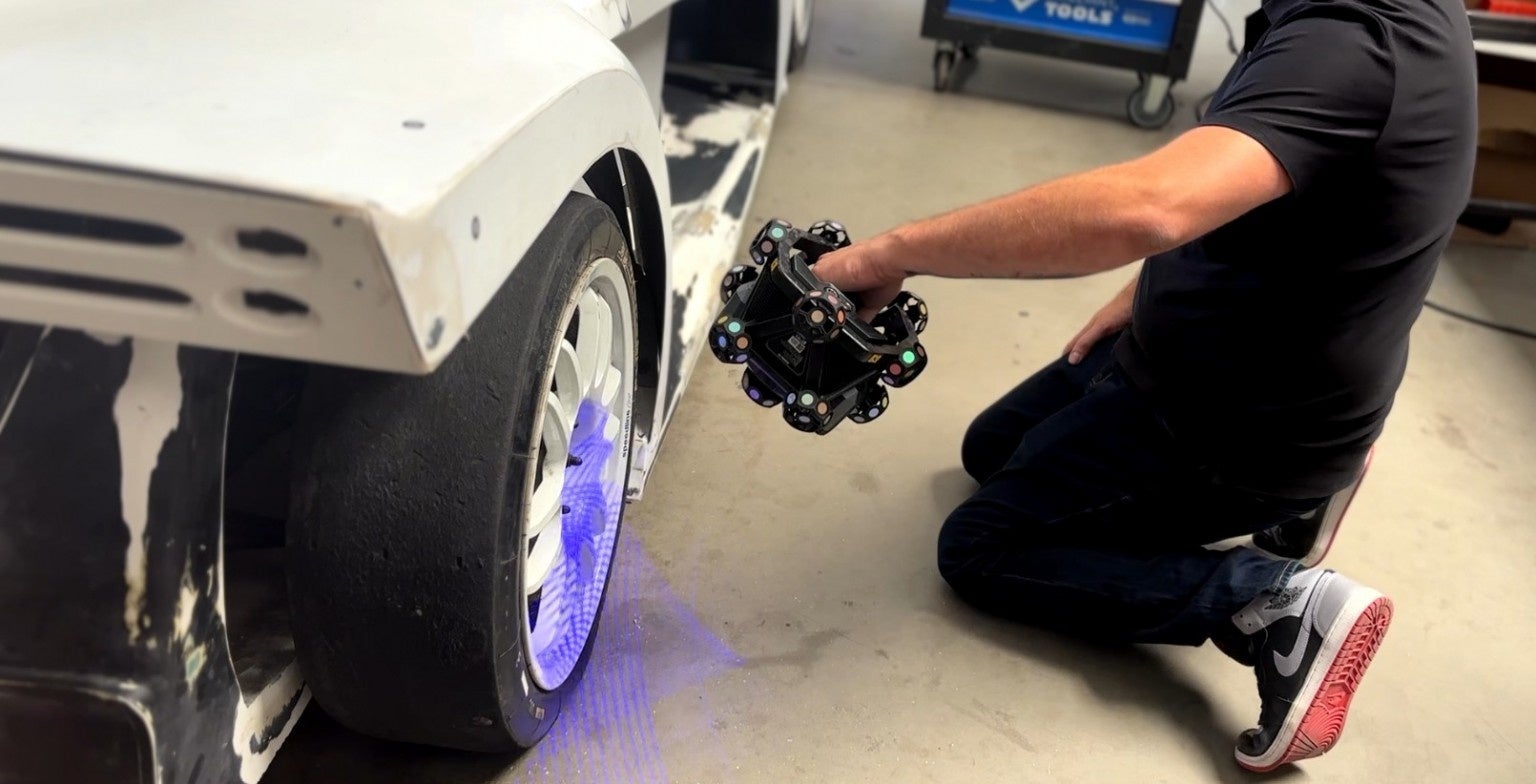

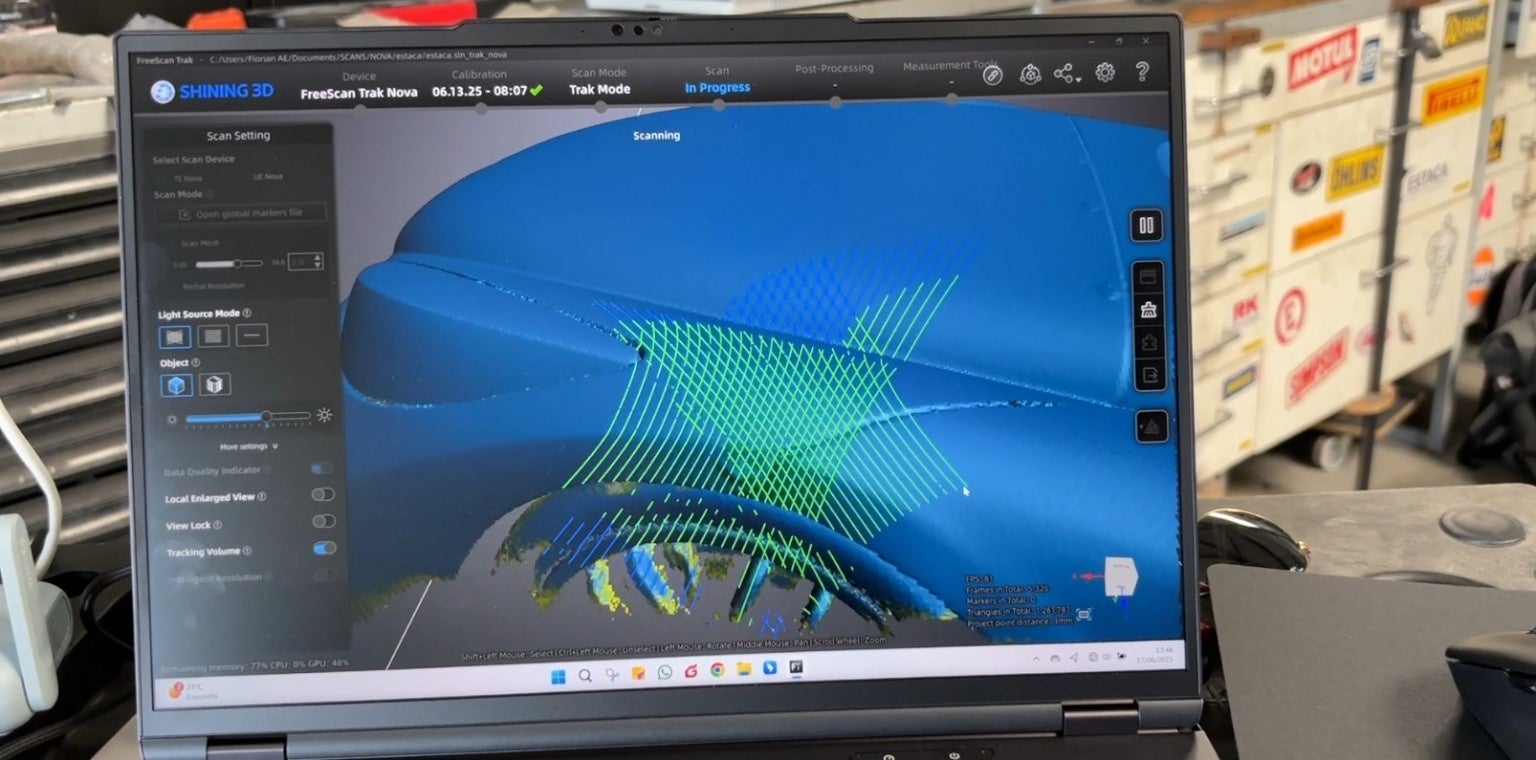

最高の精度を確保するため、Novaトラッカーの校正と設置が完了した後、ボディのスキャンを複数段階で実施しました。作成された高精度の3Dモデルは、空力解析、ボディ改造、およびカスタムパーツ製作に活用されます。
2. シャーシスキャン

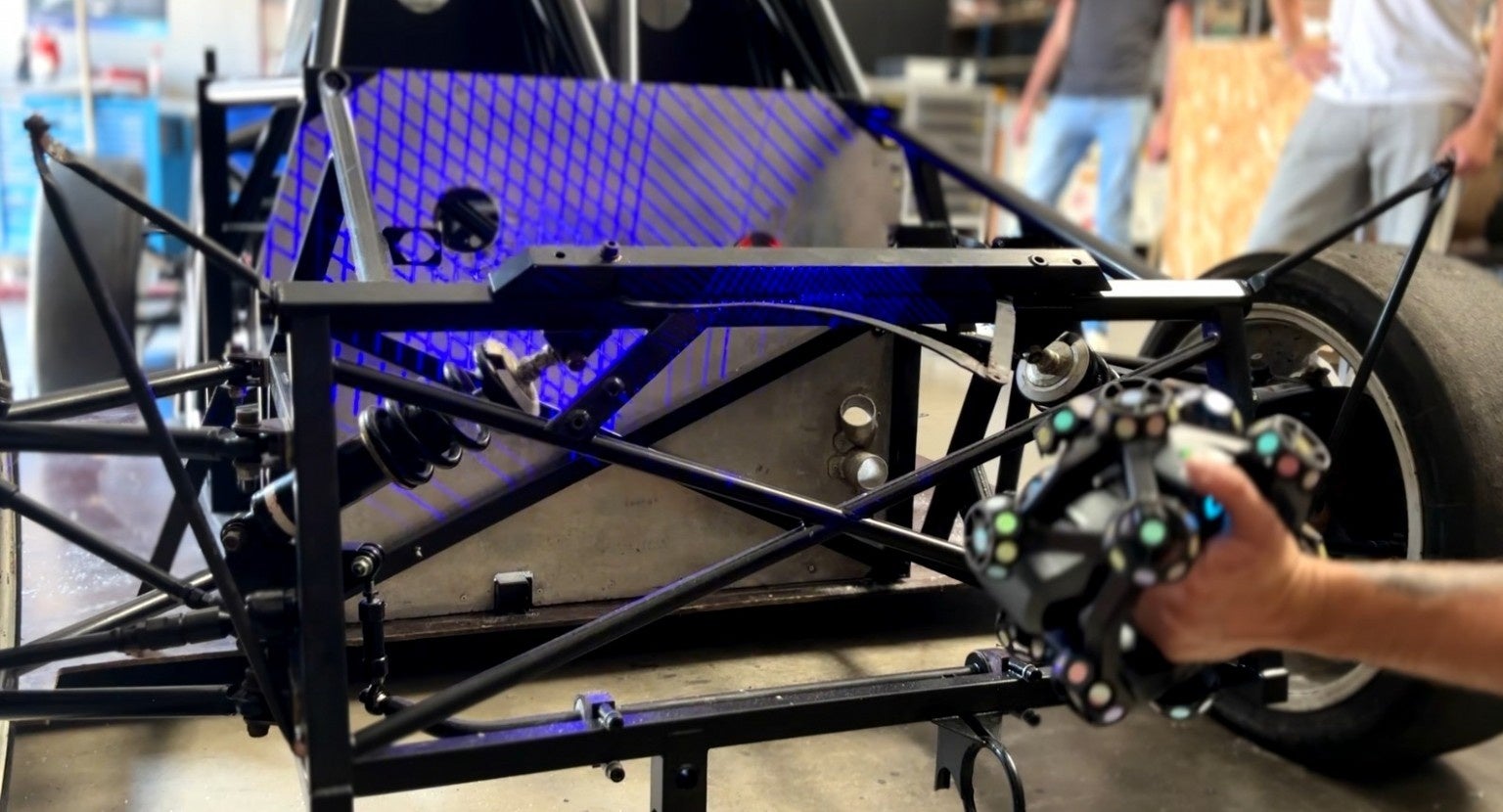

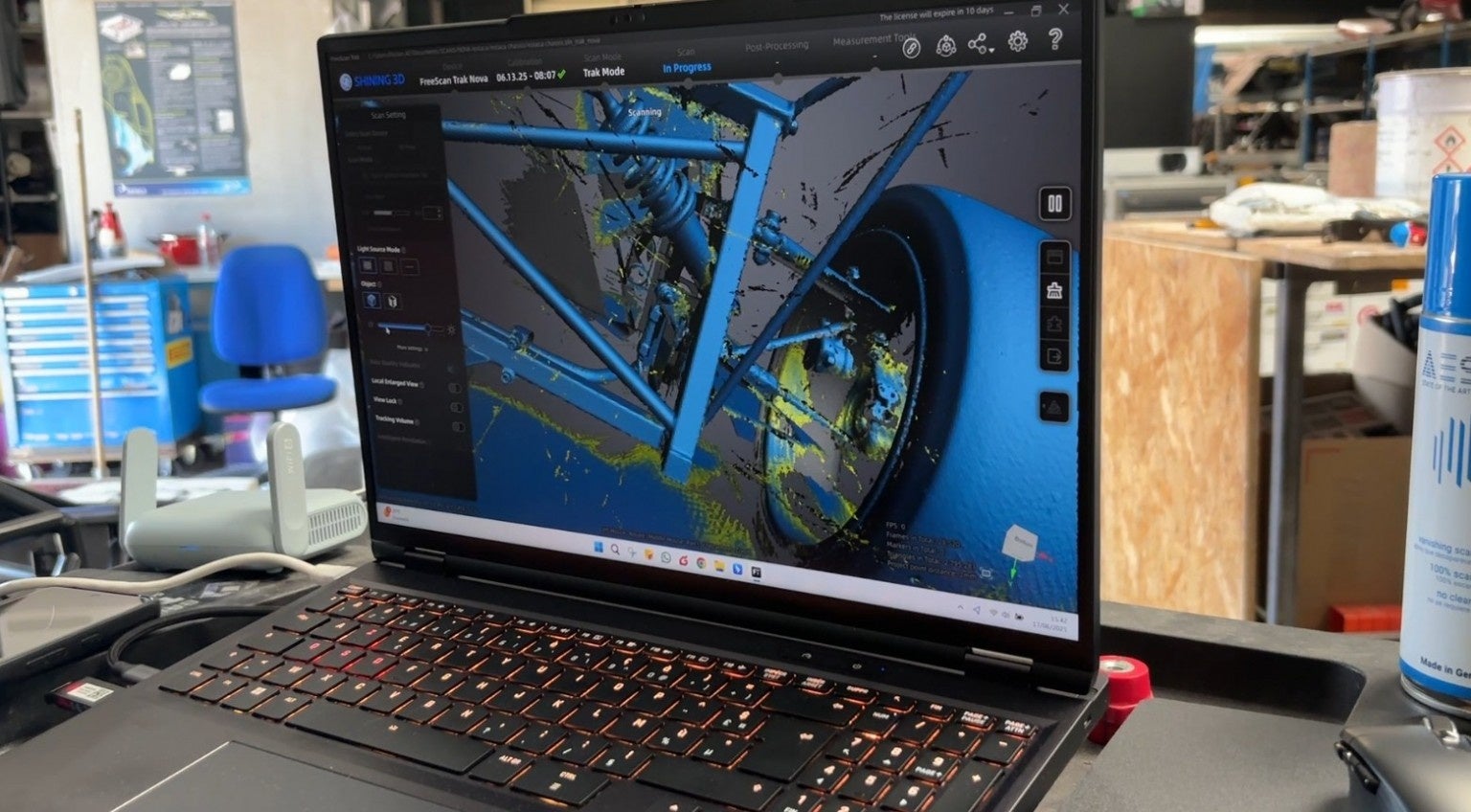

次に、ボディ部品を取り外してSHINING 3Dのスキャナーでシャシーをスキャンしました。このステップは、電気部品のマウントやサポート構造の設計に極めて重要です。
このプロセスによって取得した完全かつ正確な3Dモデルは、モーター、バッテリーパック、冷却システム、配線などをデジタル上で正確に統合することを実現します。また、このモデルは機械的な制約の予測、利用可能なスペース内での部品配置の最適化などにも活用できます。
3Dスキャンによるデジタルデータ
スキャンして後処理した結果、以下の二つのファイルが得られました。
-

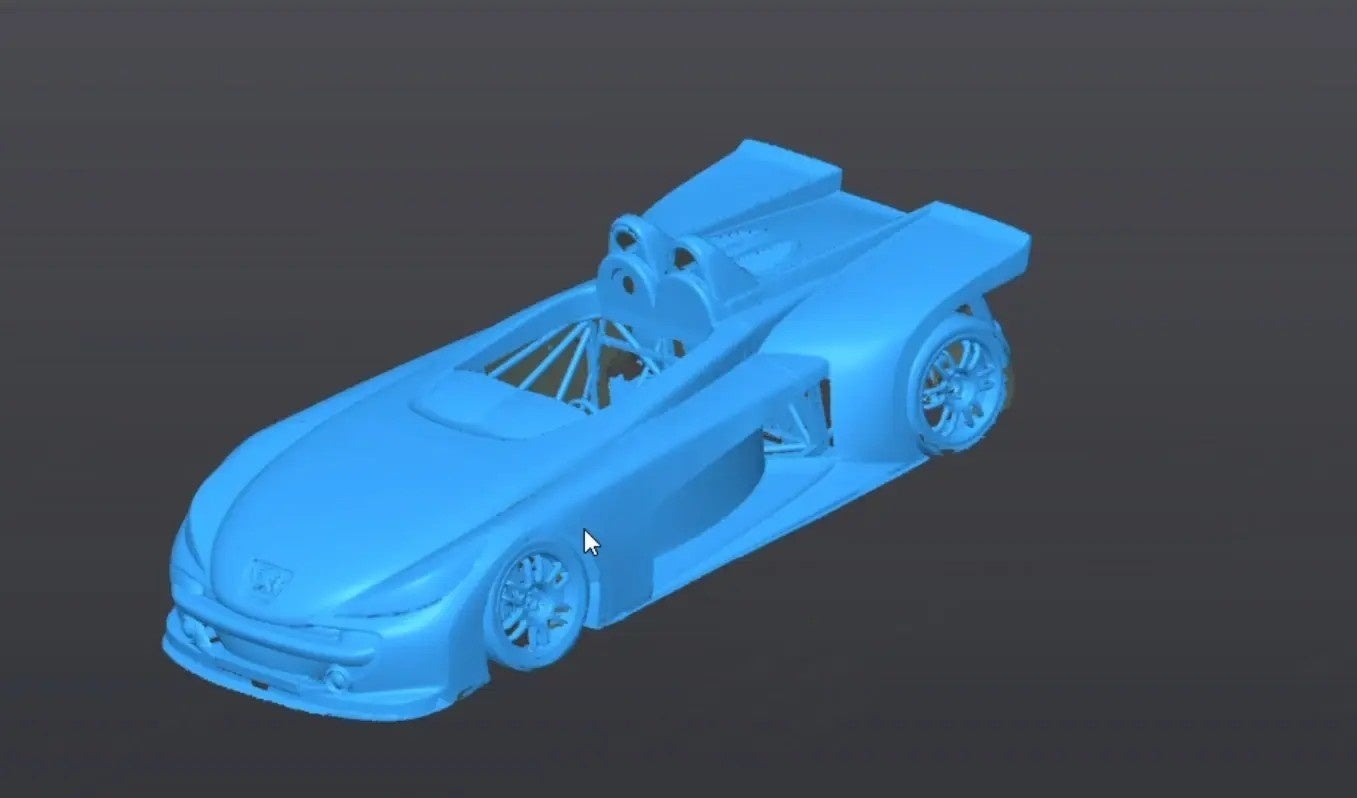

ボディの3Dモデル：空力解析用。
-

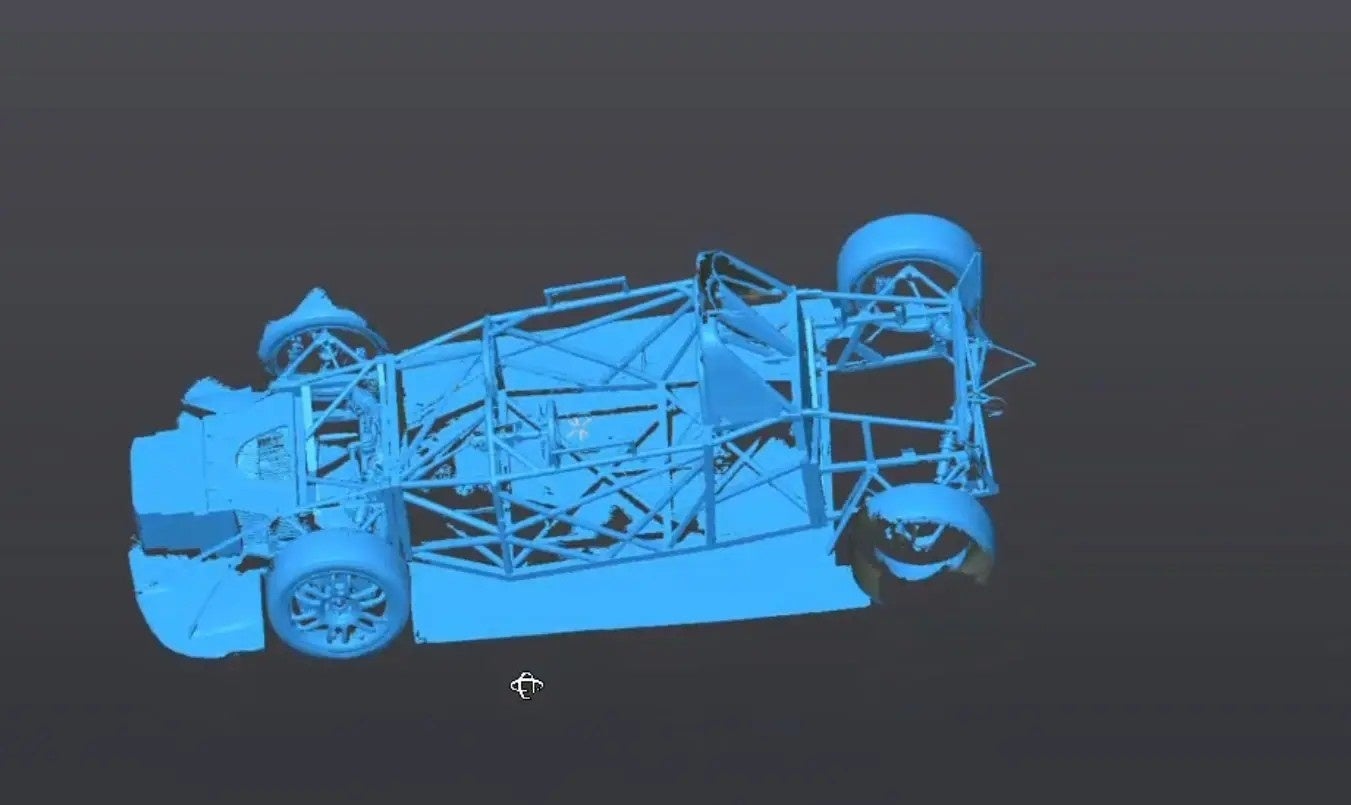

シャーシの3Dモデル：改造部品の設計用。
これらのファイルは高精度のメッシュモデルであり、STL形式でエクスポート可能で、ESTACAの学生が使用する主要なCADソフトウェアと互換性があります。
このデジタル化のおかげで、各チームは車両を分解することなく、信頼性と使いやすさを兼ね備えた共通のベースから作業を進めることが可能になりました。これにより、以下の作業が簡素化されました：
-
空力シミュレーション解析
-
部品マウントのカスタム設計
-
チーム間の技術的な計画立案
教育と連携
ESTACAの学生が主導したFUJ-Eプロジェクトにおいて、SHINING 3Dは車両の全体3Dスキャンという重要な段階で技術サポートを提供しました。現場では、技術指導や知識の共有を通じて、より深いパートナーシップが実現しました。

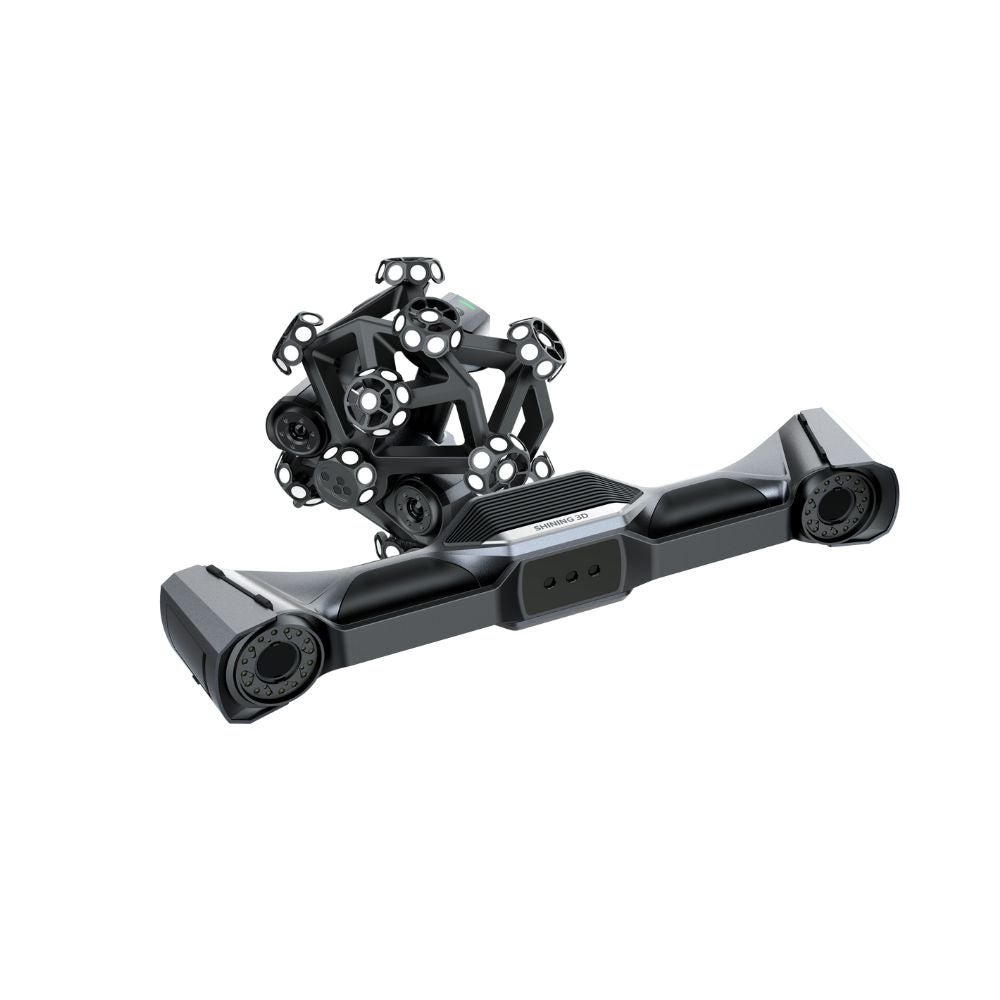

FreeScan Trak Novaについて
FreeScan Trak Novaは、極めて高い携帯性、生産性、汎用性を備え、高精度で効率的な大規模測定を必要とする産業の多様なニーズに対応するよう設計されています。
・柔軟で分離可能なシステム
・コンパクトで機敏な動的トラッキング
・ワイヤレスで軽量な設計
・統合されたビデオフォトグラメトリー (VPG)
SHINING 3Dについて
高精度3Dビジョン技術の研究と革新に注力
2004年に設立されたSHINING 3Dは、高精度3Dデジタル製品の研究・開発・製造・応用に20年以上専念してきました。3Dビジョン技術の研究と革新に注力することで、アクセスしやすく、効率的で、ハイテクなソリューションを提供しています。SHINING 3Dは、3Dデジタル技術の普及と応用を推進し、3Dデジタル技術分野をグローバルに発展させることを目指しています。
中国の杭州に本社を置き、日本の東京、ドイツのシュトゥットガルト、アメリカのサンリアンドロとタンパ、中国の成都、天津、香港で子会社を運営しています。
