長谷工コーポレーションとTOPPANエッジ　コンクリートの強度発現管理をDXする「RFIDセンサーシステム」を開発

～建設現場の作業効率向上・環境負荷軽減を推進～

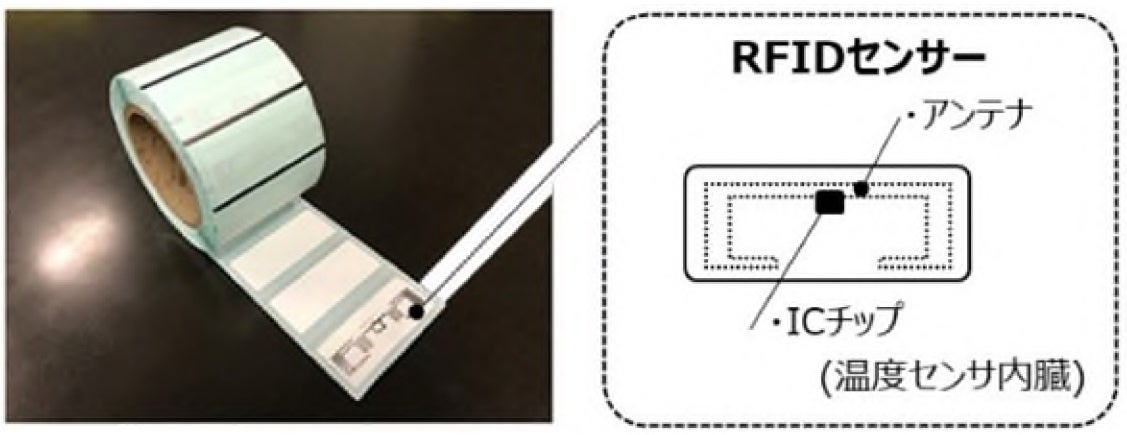

「RFIDセンサー（シール状）」の概要

■ 本システムの特長

・RFIDを用いた作業性の向上

　本システムは、コンクリートを打込む型枠の内側に「RFIDセンサー」を設置し、外側に“読取り機”を　取付けることで、打込まれたコンクリートの温度データを測定し記録します。「RFIDセンサー」はシール状であるため型枠の内側に貼付するだけで取り付けることが可能で、設置に際して配線処理や型枠の加工が不要です。また、「RFIDセンサー」は非常に薄型で、型枠を取り外した後のコンクリート表面の痕跡がわずかであるため、手直しや仕上げ施工への考慮も不要です。　

・無線通信かつ遠隔でコンクリートの強度発現を確認可能

　「RFIDセンサー」で測定したデータは型枠の外側に設置する読取り機で無線により記録します。記録された温度データは、クラウドに自動で転送されます。この温度データを用いて建築基準法の告示に示される推定式からコンクリートの強度を推定することで、遠隔からもリアルタイムで強度発現の確認が可能です。

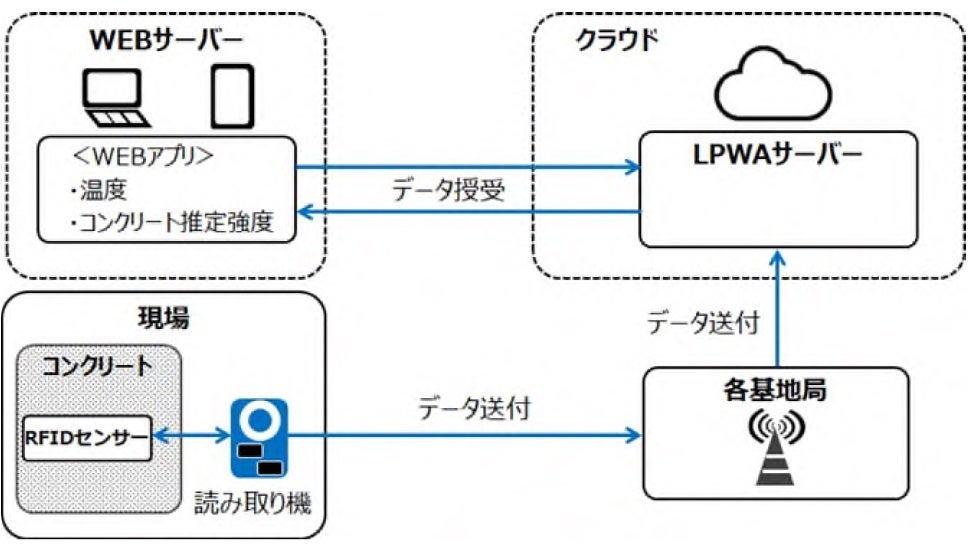

本システムの構成

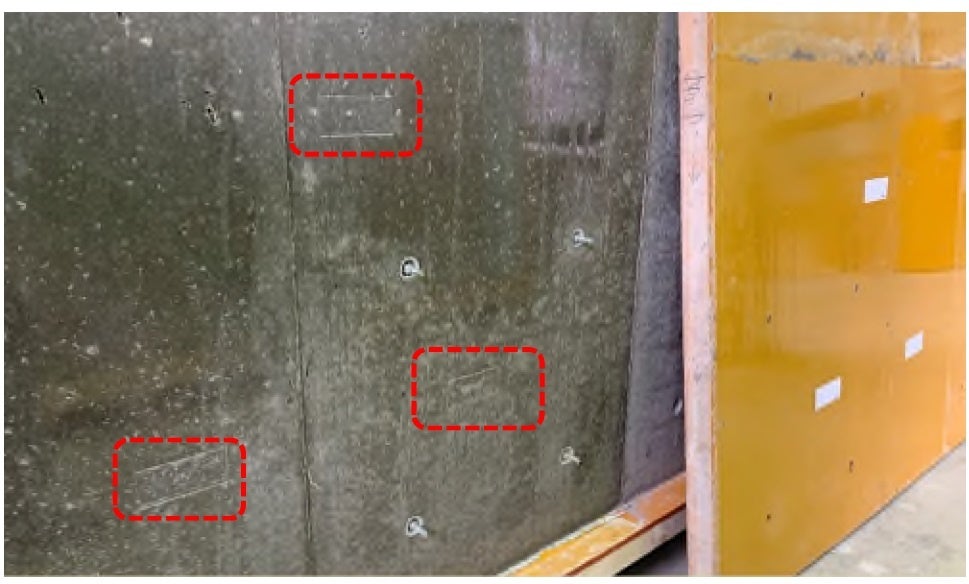

型枠取外し後のRFIDセンサー貼付箇所のコンクート表面

■ 今後の展開　

　長谷工コーポレーションとTOPPANエッジは、今後も、働き方改革やCO2排出量、廃棄物の削減による環境負荷の低減を目指し、建設現場のDXに向けた開発と普及を共同で推進します。

※1　RFID（Radio Frequency Identification）は、電磁界や電波などの無線通信を用いて、ICタグなどの情報を非接触で読み書きする自動認識技術。温度センサー付きRFIDタグは、固有IDに加えて温度センサーを内蔵。また、リーダー・ライターから発せられる電波を電源として作動するため、電池交換が不要で、センサーの小型化、薄型化が可能
