ケル株式会社、2.1mmピッチ 分岐・中継対応 圧着ケーブル用コネクタ「FKシリーズ」販売開始のお知らせ

省配線化によるコストダウン・装置の小型化に貢献する、分岐・中継対応 圧着ケーブル用コネクタ

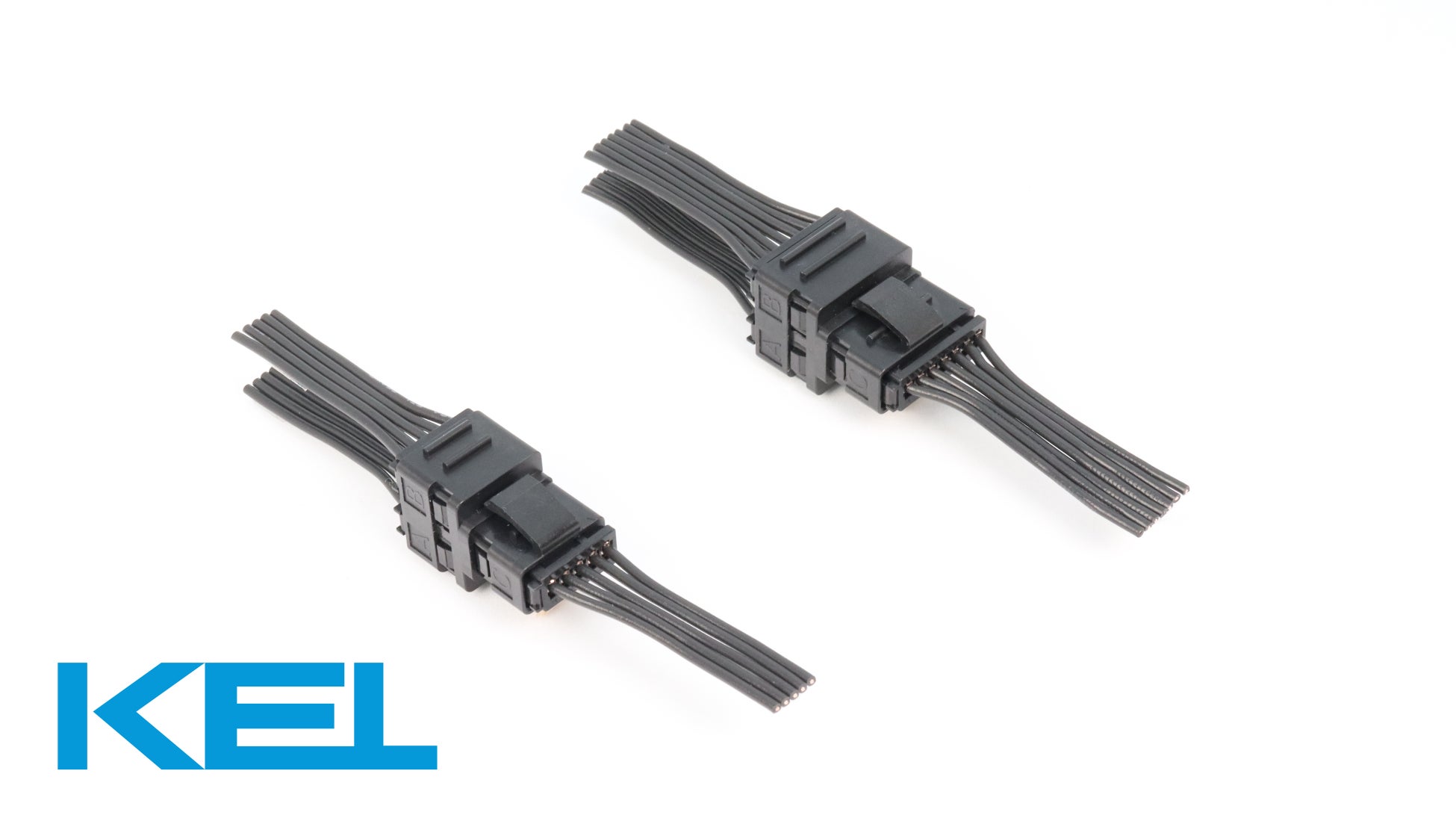

2.1mmピッチ 分岐・中継対応圧着ケーブル用コネクタ「FKシリーズ」

写真左側：5極 / 写真右側：7極

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、2.1mmピッチ 分岐・中継対応 圧着ケーブル用コネクタ「FKシリーズ」を販売いたします。

＜販売開始ラインアップ＞

「FK01-□□-□」：ケーブル側コネクタ（レセプタクル）

「FK11-□□」　 ：分岐・中継用コネクタ（プラグ）

「#696」　 　　：FK01用圧着コンタクト

＜製品概要＞

- マニピュレーターやマウンターなど、センサーを多く使用するアプリケーションに最適な2.1mmピッチ分岐・中継対応 圧着ケーブル用コネクタです。

※詳しくはページ下部の＜アプリケーション＞をご覧ください。

- 複数のセンサーを多く搭載する産業機器の内部で、省配線化が可能です。ー図1

- 電流分岐が可能な構造になっており、省配線化によるコストダウン・装置の小型化に貢献します。

- 分岐・中継コネクタを使用することで、部分的な取り外しができメンテナンスも容易になります。

- 挿入時の誤嵌合を防止するため、各ハウジングにキーイング形状を採用しています。ー図2

- 嵌合時にロック箇所の凹凸が出ない平面構造で、他配線への接触や引っかかりを回避します。ー図3

- パネルマウント(適合厚さ：0.8mm～1.5mm)による取付や結束バンド固定も対応が可能です。（結束バンド用の推奨幅：2.5mm）

- コネクタの極数は5極、7極です。

※その他の極数、サンプルをご要望の際はページ最下部の「本件に関するお問い合わせはこちら」、または当社担当営業までご連絡ください。

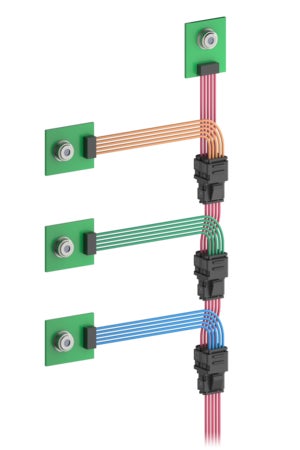

導入前　パラレル方式（カスケード方式）

導入後　シリアル方式（マルチドロップ方式）

図1 省配線によるメンテナンス性の向上

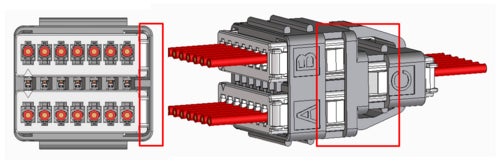

図2 誤嵌合を防止するキーイング形状

図3 他配線への接触を回避する平面形状のロック構造　　　※本製品は黒を基調としており、実際の色と異なります。

＜製品仕様＞

インシュレータ材質	PBT （ガラス繊維入り） UL94V-0材、 色：黒
コンタクト材質	銅合金
コンタクト仕上	ニッケルメッキ下地 （接触部）金メッキ仕上 （圧着部）ニッケルメッキ
一般 定格電流	[AWG#22]5極:5.5A/ピン　7極:5.0A/ピン [AWG#24]5極:4.5A/ピン　7極:4.0A/ピン [AWG#26]5極:4.0A/ピン　7極:3.5A/ピン [AWG#28]5極:3.0A/ピン　7極:2.5A/ピン
一般 定格電圧	AC/DC 250V
UL規格	UL1977 *UL cUL File No. E509060
UL定格電流	[AWG#22]5.0A/ピン [AWG#24]4.0A/ピン [AWG#26]3.5A/ピン [AWG#28]2.5A/ピン
UL定格電圧	AC/DC 30V
接触抵抗	20mΩ以下
耐電圧	AC 1,000V、5分間
絶縁抵抗	DC 500V、1,000MΩ以上
使用温度範囲	-55℃～+105℃
挿抜耐久性	50回
適合ケーブル	AWG#22/24/26/28（ケーブル被覆外径Φ0.8～1.7mm）

＜アプリケーション＞

・工業機器市場（マニピュレーター、マウンター、サーボモーター使用の各種製造装置等）
・医療機器市場（医療用ロボット等）

---

ケル株式会について

ケル株式会社は1962年創業の産業用コネクタ専門メーカーです。

当社のコネクタは電子機器のキーパーツとして、工業機器を始め車載／画像／医療／通信機器に至るまで幅広い市場にご採用頂き、その活躍の場を広げております。

創業当初よりオリジナリティ溢れる製品開発を志向しており、高信頼、高品質を重視し、柔軟な対応力で魅力ある商品をお客様へご提供し続けています。
