研究開発・試作現場の真空リフローを、もっと身近に。株式会社タイセー、小型真空リフロー炉を販売開始
省スペース設計と扱いやすさを両立し、材料評価・試作検証・接合条件出しを支援。研究開発現場の実験効率向上と内製化ニーズに応える真空リフロー環境を提案。

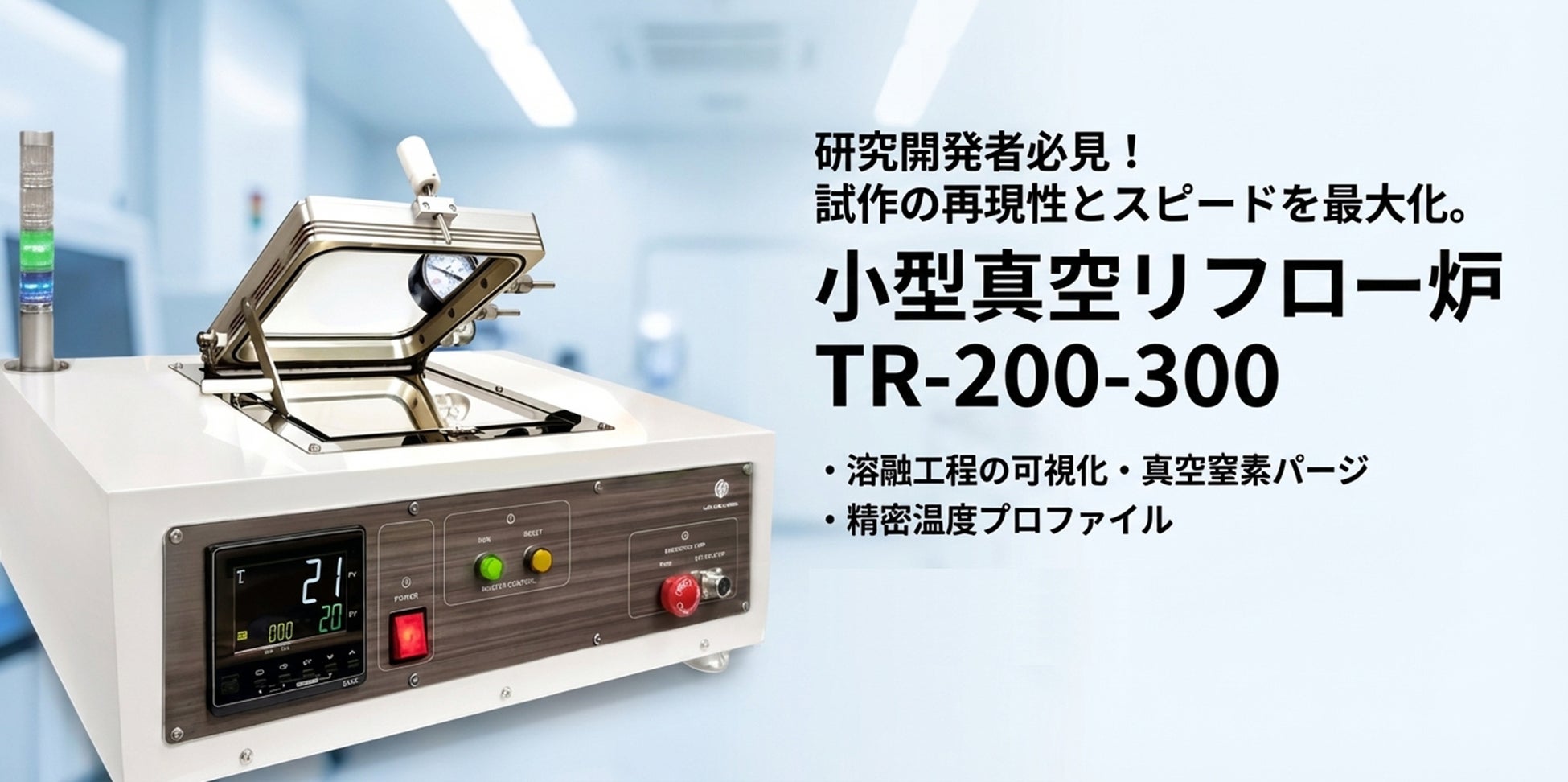

株式会社タイセーは、研究開発・試作・評価用途に適した小型真空リフロー炉の販売を開始いたしました。
本製品は、真空環境下での加熱プロセスを、研究開発現場でより扱いやすく、より現実的に運用できるよう設計された装置です。省スペース性と実用性を両立し、研究開発者が求める条件出しのしやすさ、再現性の確保、評価スピードの向上を支援します。
近年、電子材料、電子部品実装、先端パッケージ、半導体関連分野などの研究開発では、試作段階から接合品質や工程条件の最適化が強く求められています。一方で、真空リフロー設備は大型化しやすく、導入・運用の負荷も高くなりがちな為、研究開発部門や少量試作の現場では「必要性は感じているが、導入ハードルが高い」という課題もありました。
株式会社タイセーは、こうした現場課題に対し、研究開発者が使いやすいサイズ感と、実験・評価を前進させるための実用性を重視した小型真空リフロー炉を提案いたします。
研究開発の現場で高まる、真空リフロー評価の必要性
研究開発・試作の現場では、製品化前の段階で接合条件やプロセス条件を細かく検証することが求められます。特に、材料・基板・部品・接合条件の組み合わせを比較しながら最適化を進めるテーマでは、必要なタイミングで評価できる環境の有無が、開発スピードに大きく影響します。
一方で、従来は以下のような悩みを抱えるケースも少なくありません。
-
接合条件の検証に時間がかかる
-
評価のたびに外部依存が発生し、開発サイクルが長くなる
-
少量試作のために大規模設備を使うのは非効率
-
条件変更を細かく試したくても、現場運用上の制約が大きい
-
真空環境での試作・評価を行いたいが、導入判断が難しい
研究開発段階では、量産設備と同じ考え方よりも、まず試せること、比較できること、
条件を詰められることが重要になる場面が多くあります。
その為、装置には単なる処理能力ではなく、評価しやすさ、運用しやすさ、検証しやすさが求められます。
小型真空リフロー炉が提供する価値
株式会社タイセーの小型真空リフロー炉は、こうした研究開発現場の要求に応えるため、真空リフローをより身近にすることを目指した装置です。
観察しながら評価できる
ハンダ付けのプロセスを、リアルタイムで確認可能。

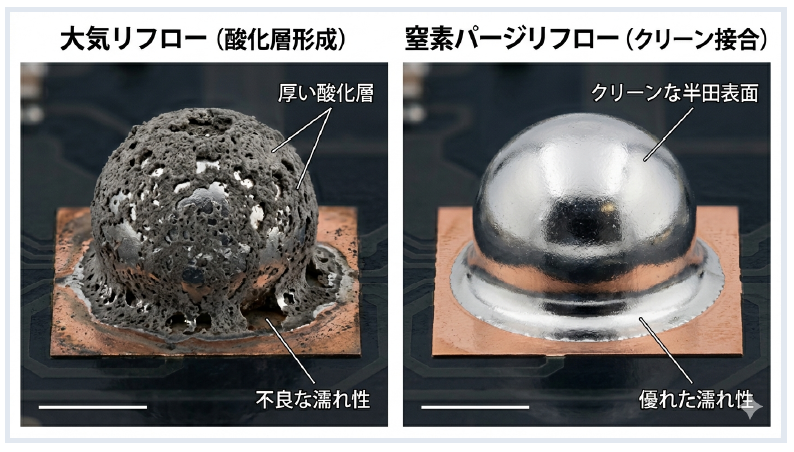

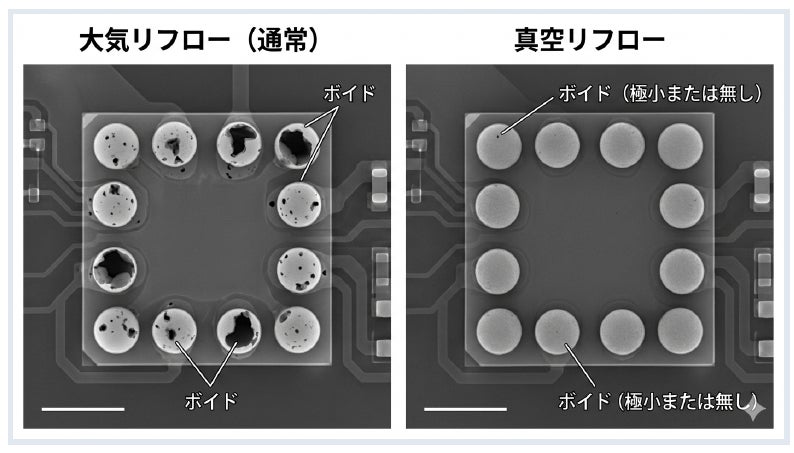

真空引きと窒素パージ
雰囲気コントロールした高度な評価・実験が可能。
条件に応じた温度推移
自在に設定でき、再現性の高い評価・検証を実現
株式会社タイセーが提供する小型真空リフロー炉の4つ特長
1．研究開発・試作現場に導入しやすい小型設計
研究開発設備では、性能だけでなく、設置性や運用性も重要です。
本製品は、限られたスペースでも導入しやすい小型設計を志向し、研究室・開発室・評価環境への設置を現実的な選択肢にします。大型設備に比べて、研究開発用途に適した運用イメージを描きやすい点が特長です。
2．条件出し・試作・評価のスピード向上を支援
研究開発では、「試す」「確認する」「修正する」を短いサイクルで回せることが重要です。
本製品は、真空環境下での加熱プロセスを自社内で検討しやすくすることで、試作や接合条件の検証を前に進めやすくします。結果として、評価サイクルの短縮や外部依存の低減にもつながります。
3．再現性を意識したプロセス検討に対応
開発段階では、単に加熱できるだけでは不十分であり、工程条件を整理しやすく、比較検証しやすいことが重要です。
本製品は、温度プロファイルや接合条件の検討を進めるうえで、有効な評価環境の構築を支援します。研究開発者が条件差を見極めながら再現性のある評価を行いたい場面に適しています。
4．少量多品種・先端テーマにも対応しやすい柔軟性
研究開発や先行開発では、扱うワークや条件が固定化されていないケースが一般的です。
そのため、量産前提の設備とは異なり、柔軟に検証を重ねられる装置が求められます。
本製品は、材料評価、基板実装評価、接合条件の最適化など、テーマごとの検討を進めやすい装置として活用が期待されます。
想定用途
本製品は、以下のような用途を想定しています。
-
新材料の接合評価
-
基板実装条件の検討
-
真空環境下での加熱プロセス評価
-
少量試作・先行開発
-
接合不良低減に向けた条件最適化
-
量産前の予備検証
-
比較評価・条件出し・工程検討
特に、電子材料、電子部品、半導体、先端実装、大学・研究機関などの研究開発用途での活用を想定しています。
「真空リフローを導入したいが、規模が大きすぎる」という声に対して
真空リフロー設備は、必要性が高い一方で、「本格導入するには規模が大きい」「研究開発用途としてはオーバースペックになりやすい」といった印象を持たれやすい分野でもあります。
株式会社タイセーは、そうした現場の声に対し、研究開発用途での実用性に着目しました。
「いきなり大型設備を導入するのは難しい」
「まずは試作・評価を自社で回したい」
「接合条件の比較検証をもっと速く行いたい」
というニーズに対して、現実的な選択肢として小型真空リフロー炉を提案します。
主要スペック
|
チャンバー有効内寸 |
W170 × D170 × H20 mm |
|---|---|
|
最大昇温速度 |
120℃/min |
|
最大降温速度 |
80℃/min |
|
温度分布 |
±4℃ |
|
酸素濃度 |
1%以下 |
|
真空度 |
0.1MPa |
|
制御プログラム |
8プログラム × 16ステップ |
|
外形寸法 |
W520 × D370 × H192 mm |
|
本体重量 |
22.5 kg |
|
設置環境 |
卓上設置対応 |
|
電源 |
単相200V |
今後の展開
株式会社タイセーでは、今後も研究開発現場に寄り添い、装置単体の提供にとどまらず、試作・評価・条件検討を前進させるための提案を強化してまいります。
また、装置導入の相談に加え、用途やワークに応じた検討支援を通じて、研究開発者の課題解決に貢献していきます。
