株式会社エーディーエステック、高解像度コンタクトイメージセンサ『AxCIS Color』販売開始

画素補間なしで100%シームレスな高解像度900dpiのカラー画像取得を実現

株式会社エーディーエステック

2024年8月1日 10時00分

株式会社エーディーエステック（本社：千葉県船橋市、代表取締役：小嶌勇輝）は、2024年7月9日よりTeledyne DALSA社から新しくリリースされましたコンタクトイメージセンサ「AxCIS Color」の販売を開始いたします。

検査装置の小型化に貢献

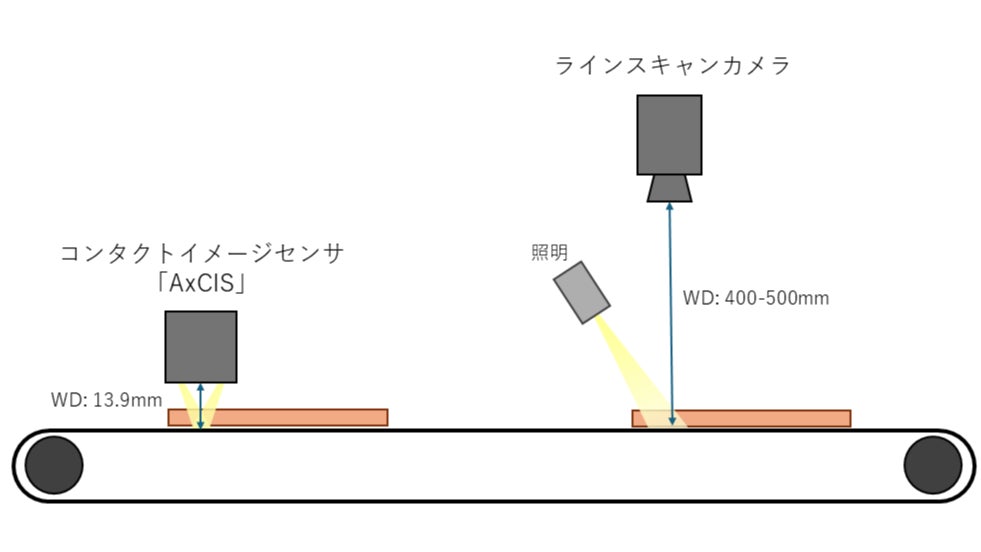

「AxCIS（アクシス）」は、Teledyne DALSAが長年培ってきたCMOSラインスキャン技術を基に開発されたコンタクトイメージセンサ（CIS）です。レンズ・照明・センサが一体化しているため、従来のラインスキャンカメラの構成と比較して、簡単にセットアップが可能です。対象物までの撮像距離が近く、カメラ取り付け位置のスペースが限られている場所への取り付けが可能です。

検査安定性の向上に貢献

ラインスキャンカメラの場合、レンズの特性上画像の端部に歪みが発生してしまい、寸法計測のアプリケーションでは測定が不安定になることがあります。

AxCISであればセンサの端部までの屈折率分布型レンズにより歪みの無い画像取得ができる上、補完画素のないセンサ構造のため、寸法計測のアプリケーションにおいて検査安定性の向上に貢献します。

欠陥の検出精度向上に貢献

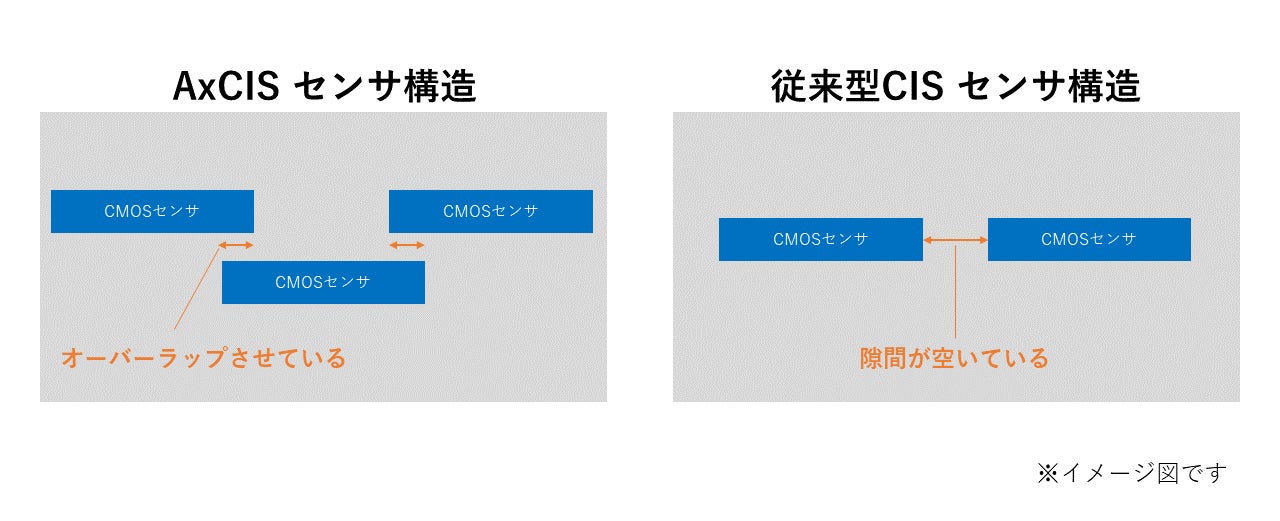

Teledyne DALSA独自のセンサ設計により、画素補間なしで100%シームレスな画像を取得可能です。400mmと800mmのモデルがラインナップされており、用途に応じて適切なモデルをお選びいただけます。 (800mmカラーモデルは近日リリース予定)

最大30°まで本体を傾けて撮像が可能なAngle Correction機能を搭載しており、外部照明を使った照明条件で撮像することによって欠陥の検出精度向上に貢献します。

特設ページを見る

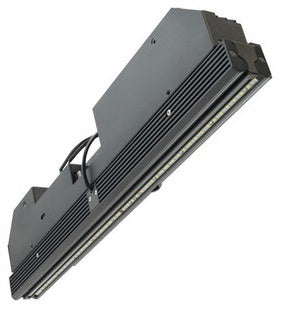

製品仕様

本製品はインターフェースにCamera Link HSを採用しており、光ファイバーケーブルの採用によって厳しい産業環境でも信頼性の高いデータ伝送と高解像度の画像取得を提供します。カラーモデルは最大900dpi@50kHz×3（RGB）のラインレートを実現しました。

視野	400mm
被写界深度	±0.6mm
ワーキングディスタンス	13.9mm
解像度	28/42/56/82μm (900/600/450/300dpi) 選択可能
最大ラインレート	50/60/100/120kHz
出力	RGBカラー
外形寸法	441.8mm(W) x 100mm(H) x 75mm(D)
インターフェース	Camera Link HS SFP+

製品ページはこちら

高速かつ高解像度のコンタクトイメージセンサAxCISは、2024 Vision System Designイノベーターアワードで最優秀賞に選ばれており、エンジニアリングコミュニティによる投票においてTeledyne DALSAは可視カメラ部門でゴールド賞を受賞しました。

株式会社エーディーエステックは、今後もお客様のニーズに応じた高品質な画像機器を提供して参ります。デモ機での評価を希望される方やお見積りを希望される方はお気軽にお問い合わせください。
