車載AEC-Q100 Grade1準拠、高耐圧36V/600mA小型降圧DC/DC コンバータ XD9704/XD9705シリーズ

https://product.torexsemi.com/ja/news/product/20260806_4989

トレックス・セミコンダクター株式会社

2026年8月6日 13時30分

　トレックス・セミコンダクター株式会社（東京都中央区代表取締役：木村　岳史　以下トレックス）は、車載規格 AEC-Q100 Grade1に準拠した降圧DC/DCコンバータの新製品、XD9704/XD9705シリーズを開発しました。

　XD9704/XD9705シリーズは36Vの高耐圧でありながら省スペースを実現した低消費電力の降圧同期整流DC/DCコンバータです。(図1)入力電圧は最大36V、尖頭電圧は46V(≦400ms)で車載機器の+B入力に対応、かつ通信やセンサー等に十分な最大600mA出力電流、さらに動作温度範囲はAEC-Q100のGrade1である-40℃~+125℃に対応しています。

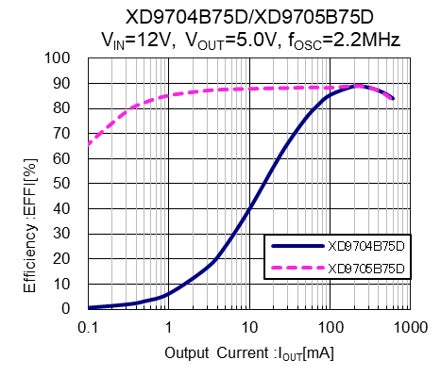

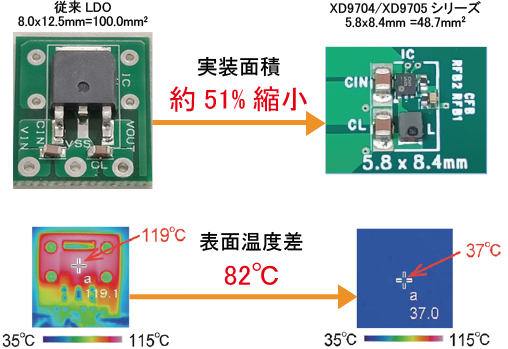

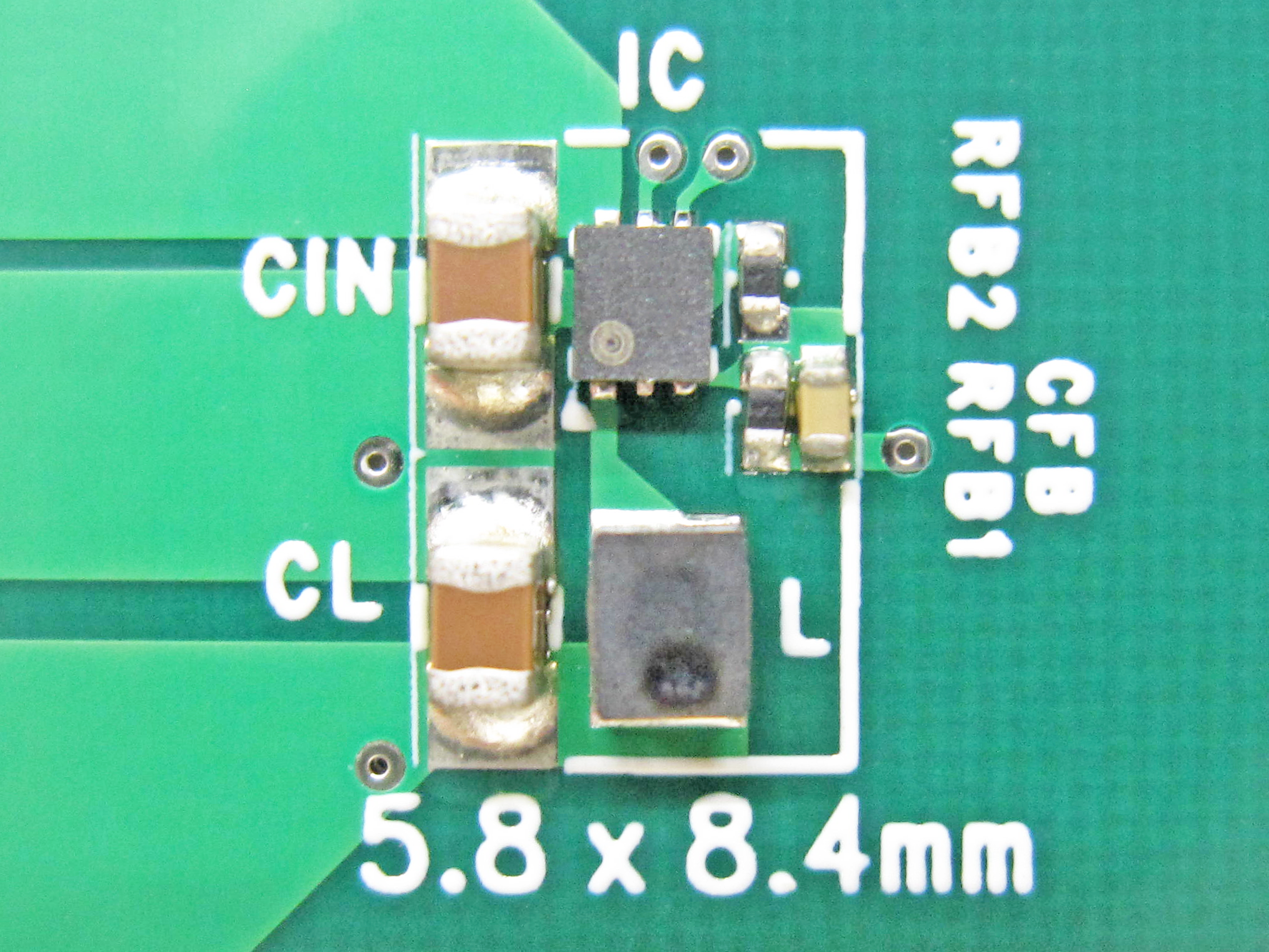

　発振周波数は車載機器で使いやすい2.2MHzに設定、周辺部品のコイル、コンデンサも小型品が使用可能なため、実装面積は48.7mm2と省スペースです。また自己消費電流が11μAと小さく、VIN=12V, VOUT=5V, IOUT=1mAの効率は90%と、軽負荷から重負荷まで高効率を発揮します。(図2)この省スペースかつ高効率という特徴を活かし、従来からよく使われているパッケージサイズの大きい中高耐圧LDOの発熱課題を、このXD9704/XD9705に置き換えることで簡単に解決致します。(図3)

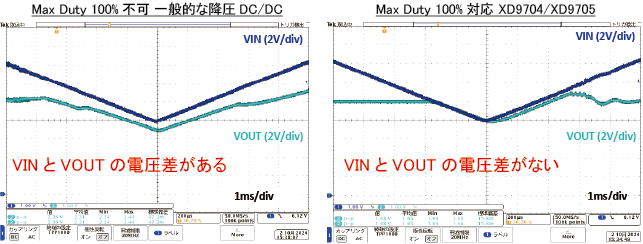

　またXD9704/XD9705シリーズに採用しているのは中高耐圧DC/DCコンバータによく使用されるNchドライバFETではなく、PchドライバFETを内蔵、これにより100%デューティー対応が可能です。クランキング時のような入力電圧が出力電圧設定値よりも下がった場合でも、入力電圧をそのままスルーして出力することが可能なため、入出力電圧差があまり無い条件でも安心してご使用頂けます。(図4) さらに、出力電圧が十分に立ち上がったことを知らせるPowerGood機能と、起動時のソフトスタート機能を使用することで、後段負荷システムの電源シーケンス制御を行うことが可能となっております。

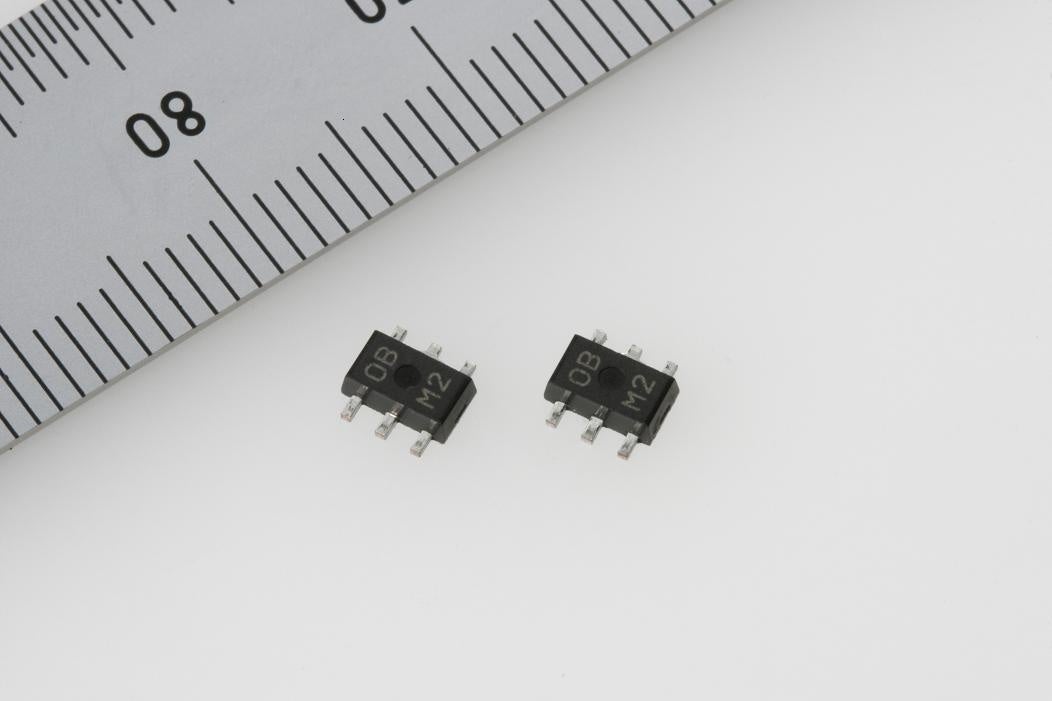

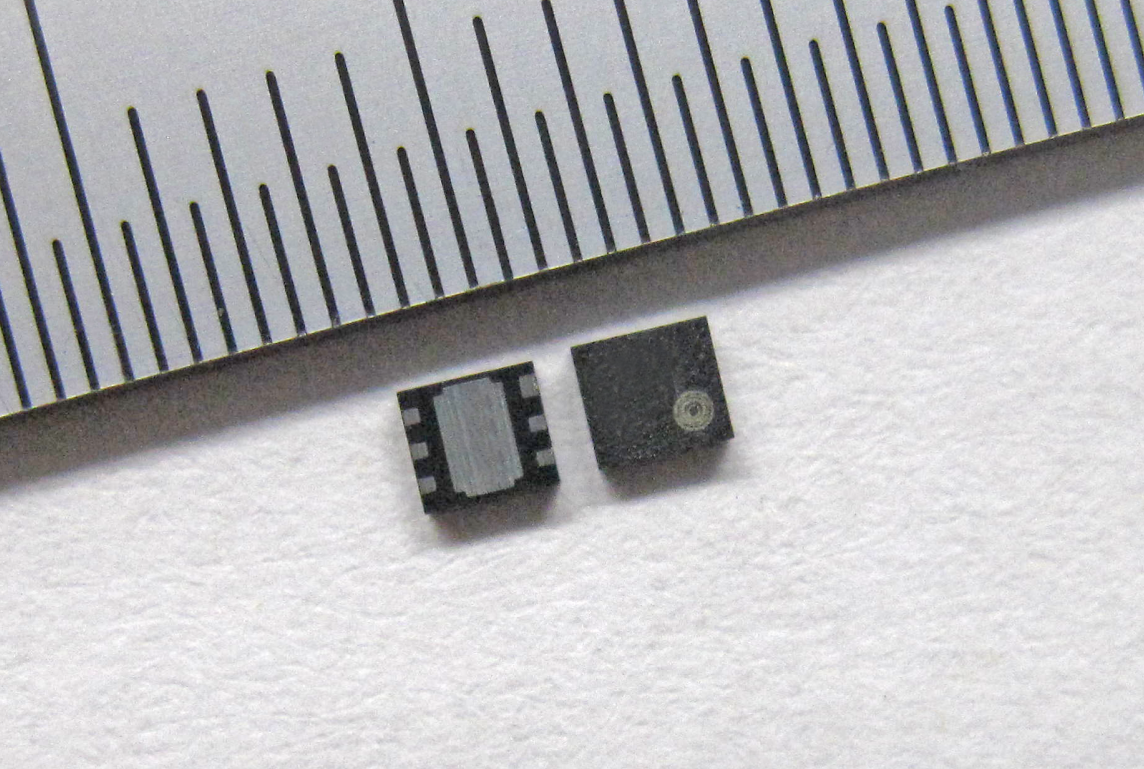

　XD9704シリーズは常にリップル電圧が低く安定動作が可能なF-PWM固定制御、XD9705シリーズは軽負荷から重負荷まで常に高効率なPWM/PFM自動切替制御を採用しており、用途に合わせて最適な制御方式を選択できます。パッケージは実装が容易なSOT-89-5(4.5x4.6x1.6mm) (図5)、小型低背かつウェッタブルフランク構造によるはんだフィレットの確認が可能なDFN1820-6J(1.8x2.0x0.6mm:開発中) (図6)の2種類を用意、設計の自由度を高めることにより、特に小型化要求の強いセンサー/通信系の車載機器や産業機器をはじめとした高信頼性を求められる用途でご使用頂ける小型汎用高耐圧製品です。

　トレックスでは、今後も市場ニーズに合わせた製品開発を迅速に行い、豊かな社会実現に貢献してまいります。
