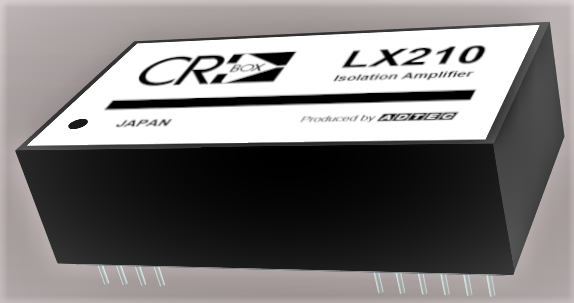

超高精度アイソレーションアンプ（絶縁アンプ）「LX210」量産供給を開始にあたり、評価用サンプル予約受付開始のお知らせ

～長寿命と高精度を求められる分野に特化～

AKIBAホールディングスグループの株式会社アドテック（本社：東京都中央区、代表取締役社長：下津 弘享、以下「アドテック」）は、超高精度アイソレーションアンプ（絶縁アンプ）「LX210」の量産供給を2023年9月に開始することをお知らせいたします。
これに先駆けて、お客様評価用のサンプル供給を2023年5月（予定）に、評価用サンプルの予約を2023年2月28日に開始いたします。
予約方法の詳細については、後記「評価用サンプル予約申し込み方法」をご参照ください。

• 超高精度のアイソレーションアンプ（絶縁アンプ）とは　

アドテックCRB事業部は、CRBOXブランドのアイソレーションアンプを40年前から開発・供給しており、産業機器やインフラ等の高信頼性を求められる分野への供給実績が多数あります。

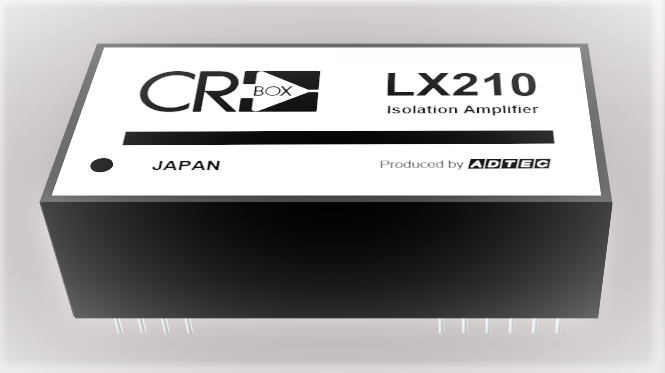

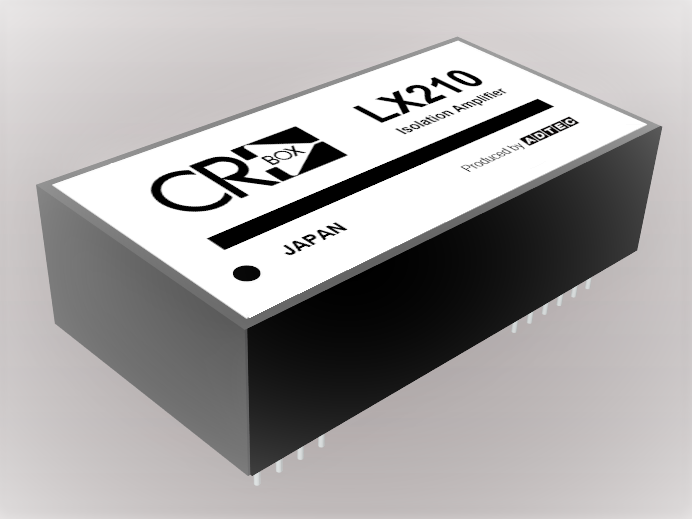

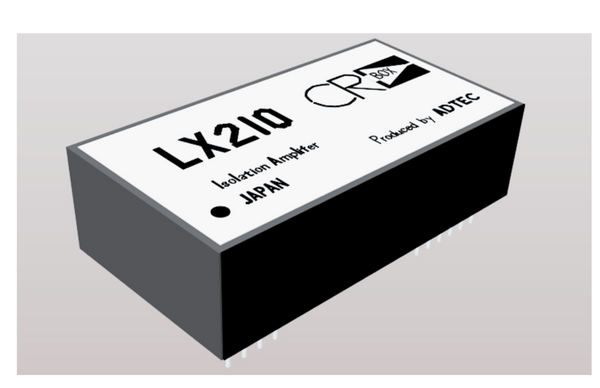

LX210は、3ポートのトランス方式を採用しており、CRBOXが創業以来培ったアナログ回路技術により開発されました。特に長寿命と高精度を求められる分野に特化した製品です。
※ご要望によりカスタマイズ可能です。



［特 徴］

  ■ 3ポート・アイソレーション： 入力、出力、電源
  ■ 高CMVアイソレーション： 2500V rms、±3500Vp
  ■ 低非直線性： ±0.010％（max）
  ■ 高CMR： 125dB（G＝100V/V）
  ■ 周波数特性に優れている
  ■ ゲインの温度特性　±30 [ppm/℃]max
  ■ 定格電圧： 15VDC ±10％
  ■ サイズ： 28.0mm×54.9mm×19.0mm（ピン長4.0mm含む）



当社測定データ比較 ① (サンプル数 他社製品A：1台, LX210：5台 )

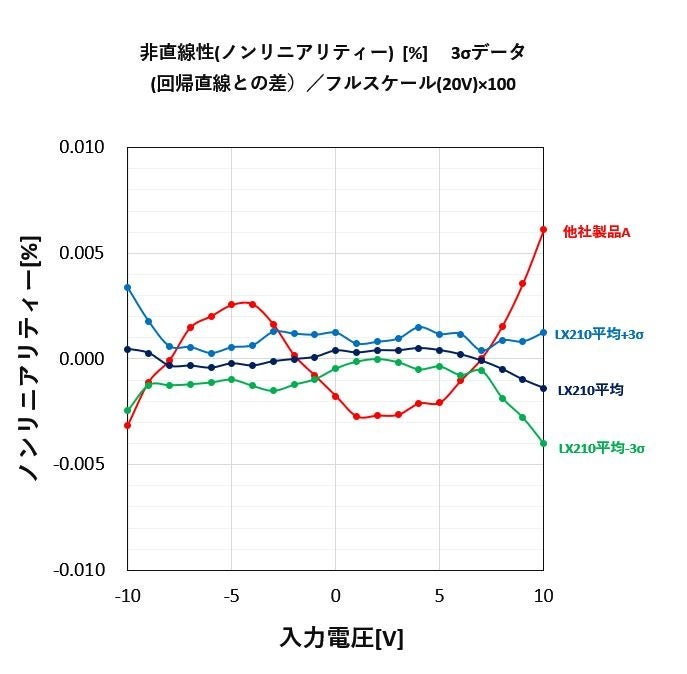

［非直線性］

アンプは出力電圧 ｙ が入力電圧 x に比例していることが理想(y = ax)です。

しかし、実際は理想とは違い、オフセットや特性の影響で理想直線から誤差が出てきます。
ここでの非直線性とは各入力電圧と出力電圧のデータから誤差の一番少ない最適直線を求めて、その直線からどれだけ誤差があるかを計算し、フルスケールで割ります（最適直線法）。
グラフは室温における他社製品AとLX210の5台平均、平均値±3σのグラフになります。
※σは標準偏差であり、平均値±3σ内に全データの99.73％が分布するということ。
→ 0.27％が範囲外＝1000台に2.7台が範囲外

当社測定データ比較 ②  (サンプル数 他社製品A：1台, LX210：5台 )

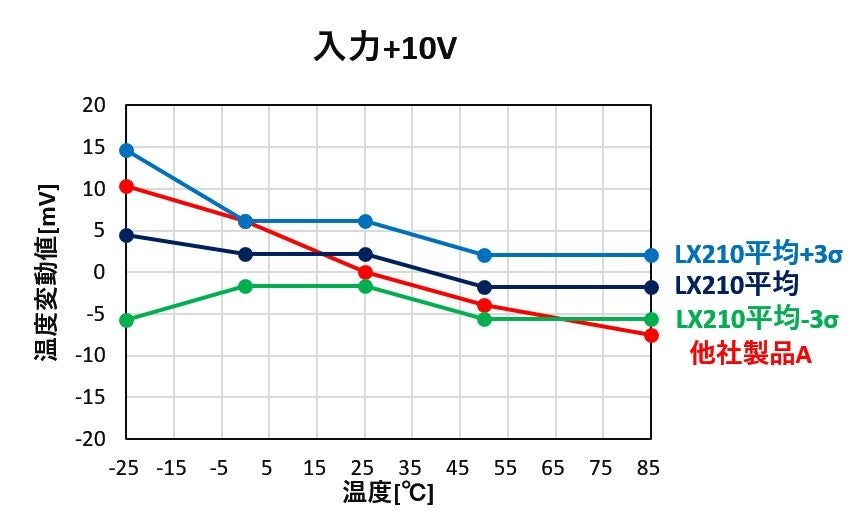

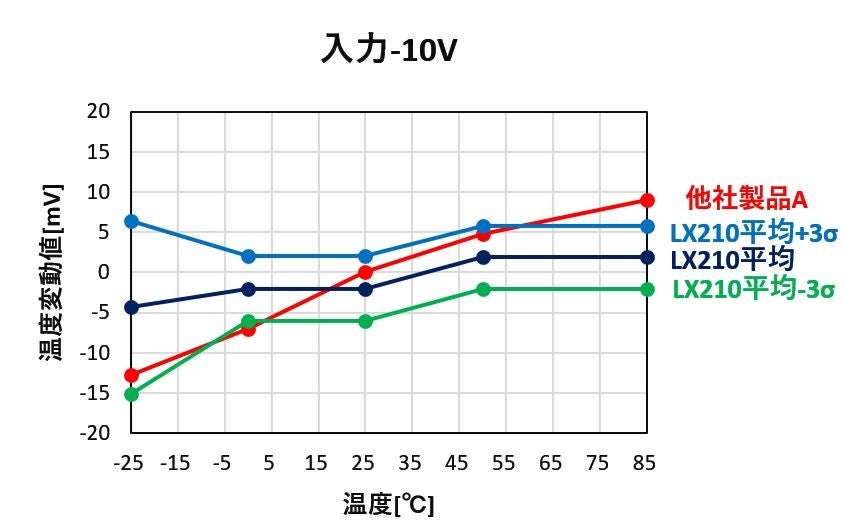

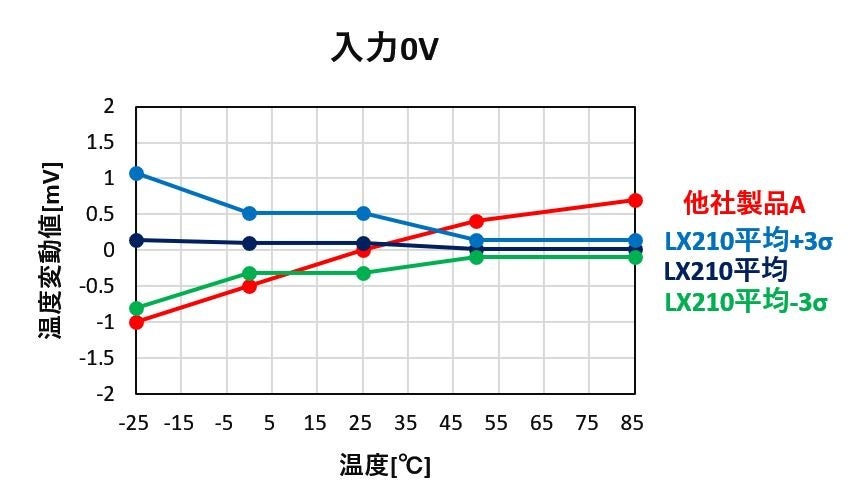

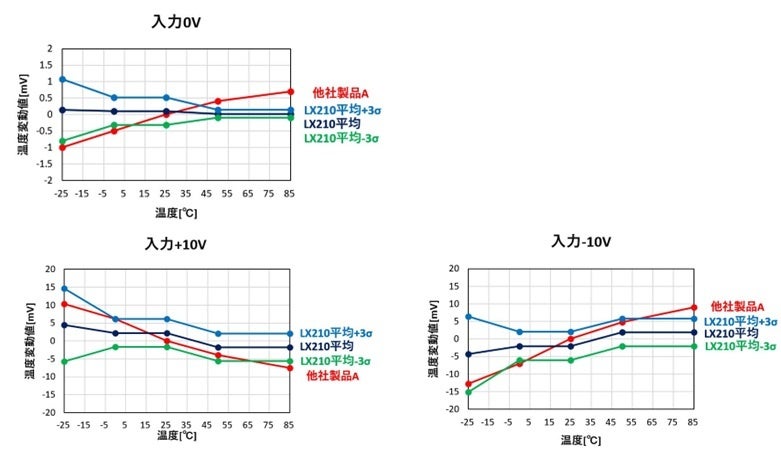

［温度ドリフト（出力電圧）］
温度変化による出力電圧の変動 (ゲインG = 1)
試験温度範囲は-25℃～85℃



当社測定データ比較 ③  (サンプル数 他社製品A：1台, LX210：5台 )

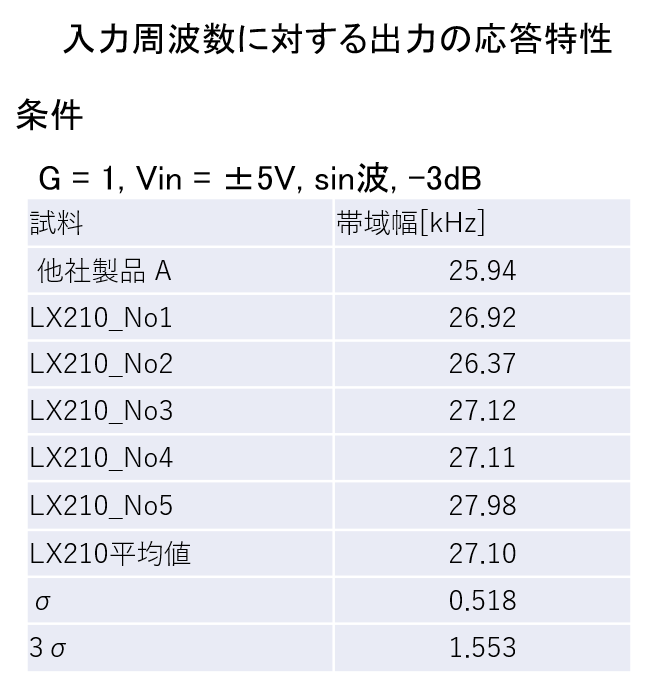

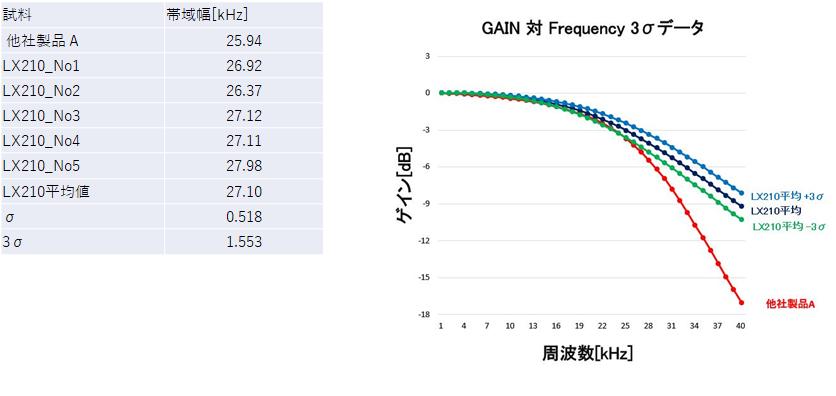

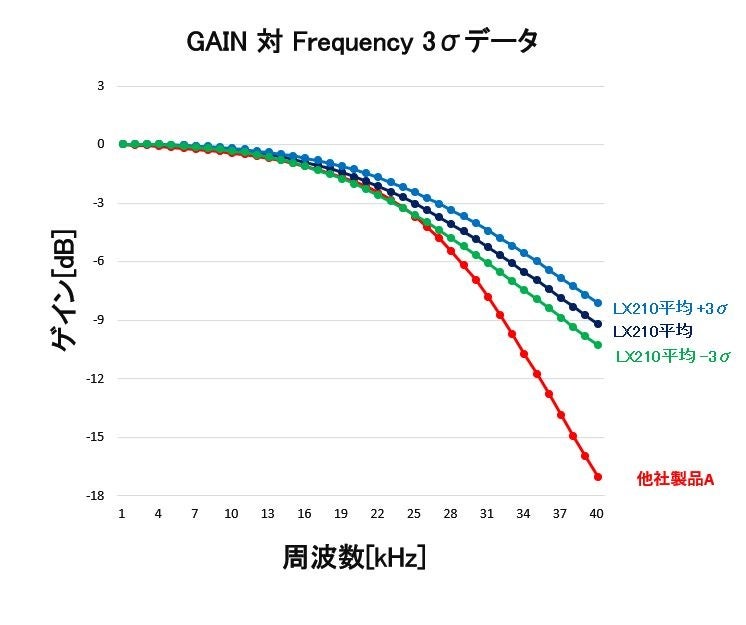

［周波数特性］
入力周波数に対する出力の応答特性
条件：G = 1, Vin = ±5V, sin波, -3dB



▼詳細仕様

https://www.crbox.co.jp/news/files/LX210.pdf
▼スペック表
https://www.crbox.co.jp/products/standard/files/lx210.pdf



• 評価用サンプル予約申し込み方法　　※評価用サンプルは有償で数量に限りがあります。

【申し込み期限】
　2月28日（火）～4月28日（金）まで

【申し込み方法】
　下記の必要事項を明記の上、 [e-mail] までメールをお送りください。
　［必須事項］
　　▶貴社名
　　▶部署・お役職
　　▶お名前
　　▶電話番号
　　▶メールアドレス

　　▶ご使用となるアプリケーション

【サンプル供給予定日】
　2023年5月下旬　
　※予約状況によっては、供給予定日が変更となる可能性があります。


• アドテックとは

アドテックは、1983年2月（2015年10月に商号変更により新設分割）に発足した電気機器メーカーです。
1993年からメモリモジュールの製造販売を開始しており、メモリに関して30年以上の実績があります。
​近年は、電子部品およびコンピュータ関連製品の企画・開発・製造ならびに販売事業に加え、各種サーバー製品、産業用PC、ネットワーク機器等の販売も行っております。
また、お客さまの多様なニーズにお応えすべく、ハードウェアの設計開発やソフトウェアの開発まで幅広く事業領域を拡充しております。
創業以来の豊富な経験と実績で培った高いノウハウと技術力で、IoT時代におけるお客さまの多種多様なご要望にお応えしております。
