【酷暑対策】【熱中症対策】に適したミスト噴霧装置「クーイック」2流体システムにより濡れない体感を確立。簡単取付で即実感。ピットやビニールハウス、農業・畜産・休憩所など応用自在！

業務用エアコンよりも安価、簡単設置。ミストと冷却で熱中症対策に効果あり。ビニールハウスでも散水や液肥、葉面散布に活用可能。

車のピットの壁面に設置。ビニールハウスの散水用、工事現場の休憩所、行列店の待機場所、店の入り口、使用例は多種多様。アイデア次第。

■原理

水をミスト化し、噴霧することで気化熱を利用した涼風を提供するものです。

■特徴

・PAT.Pの2流体オリジナルノズルの採用により、ミスト粒子の大きさの最適化・安定化を実現し、

　微細ミスト（ドライミスト）の噴霧を可能としました。

・水の射出量と風量を調整可能とし、使用者の好みに幅広く対応できるようにしています。

・スポットクーラーのような排熱は無く、室内に熱風が排出されることはありません。

・小型・軽量のため、可搬性に優れています。

・ニーズに合わせて様々なバリエーションで対応できます。

・ノズルユニット背面にマグネットがあり、簡単に装着できます。

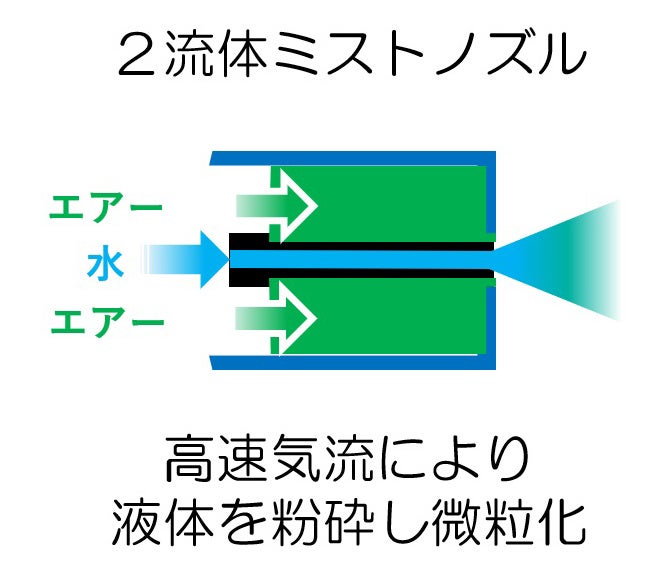

2流体ノズル

※2流体とは、霧吹きの原理で、空気を吹くときに得られる負圧で水を吸い上げ、空気と混ざることで噴霧されるものです。安定した粒子径を得られやすく、噴霧の微粒化にも適しています。

ノズル径も1流体様に比べて大きいので「詰まり」に対しても有利です。

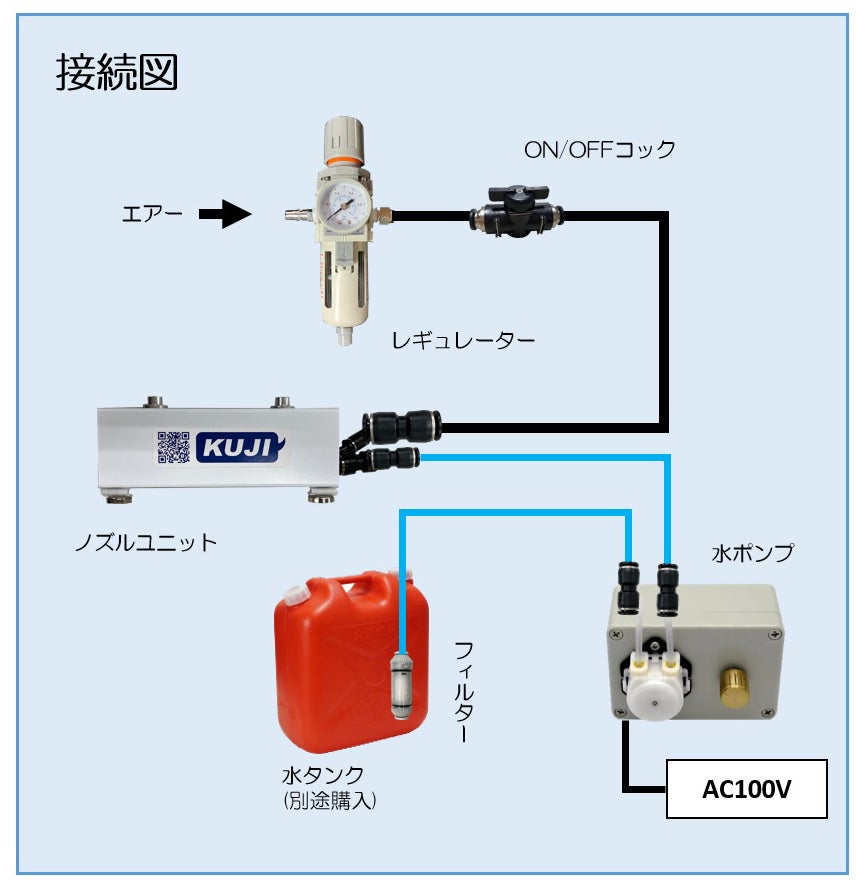

接続イメージ

それぞれはワンタッチカプラーによりチューブを差し込むだけです。

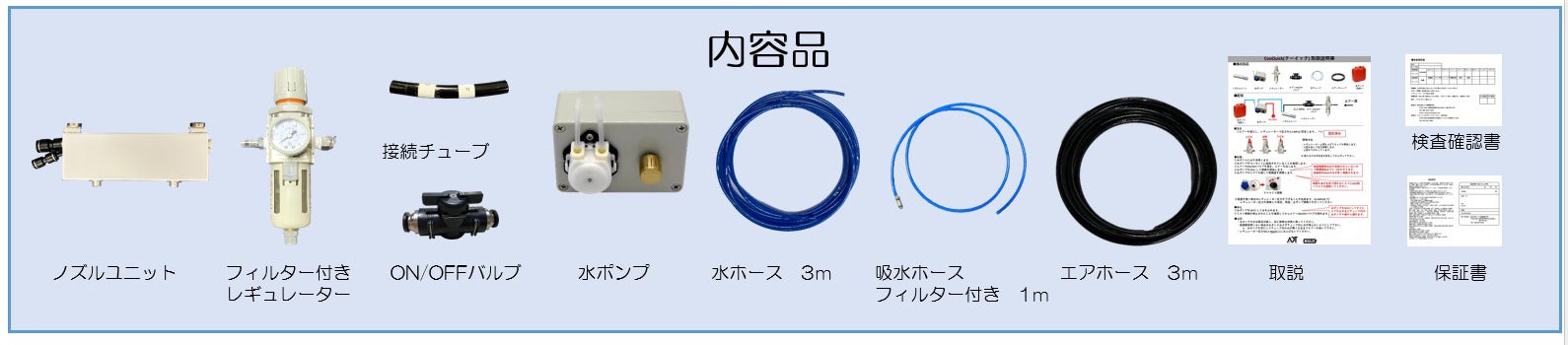

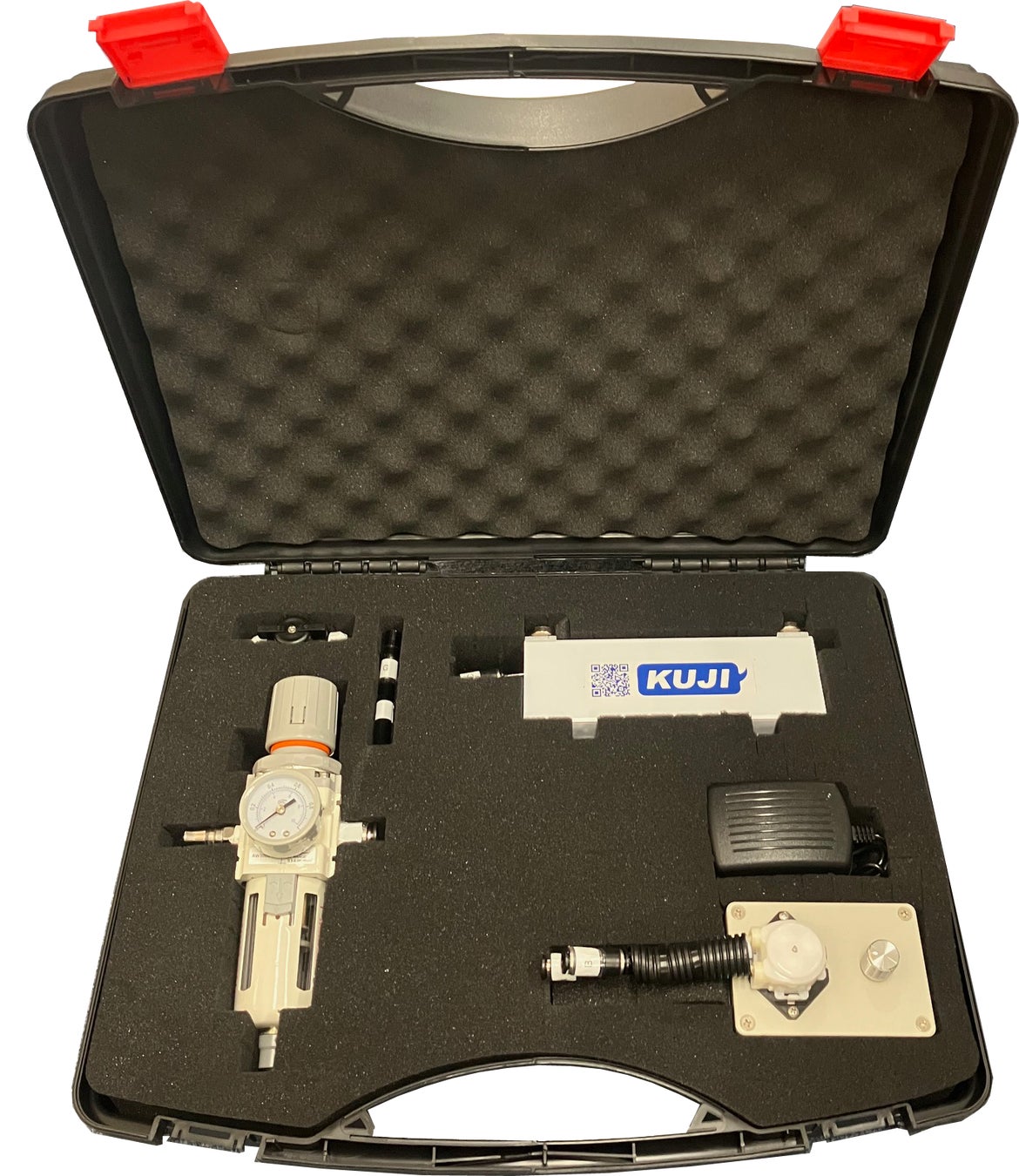

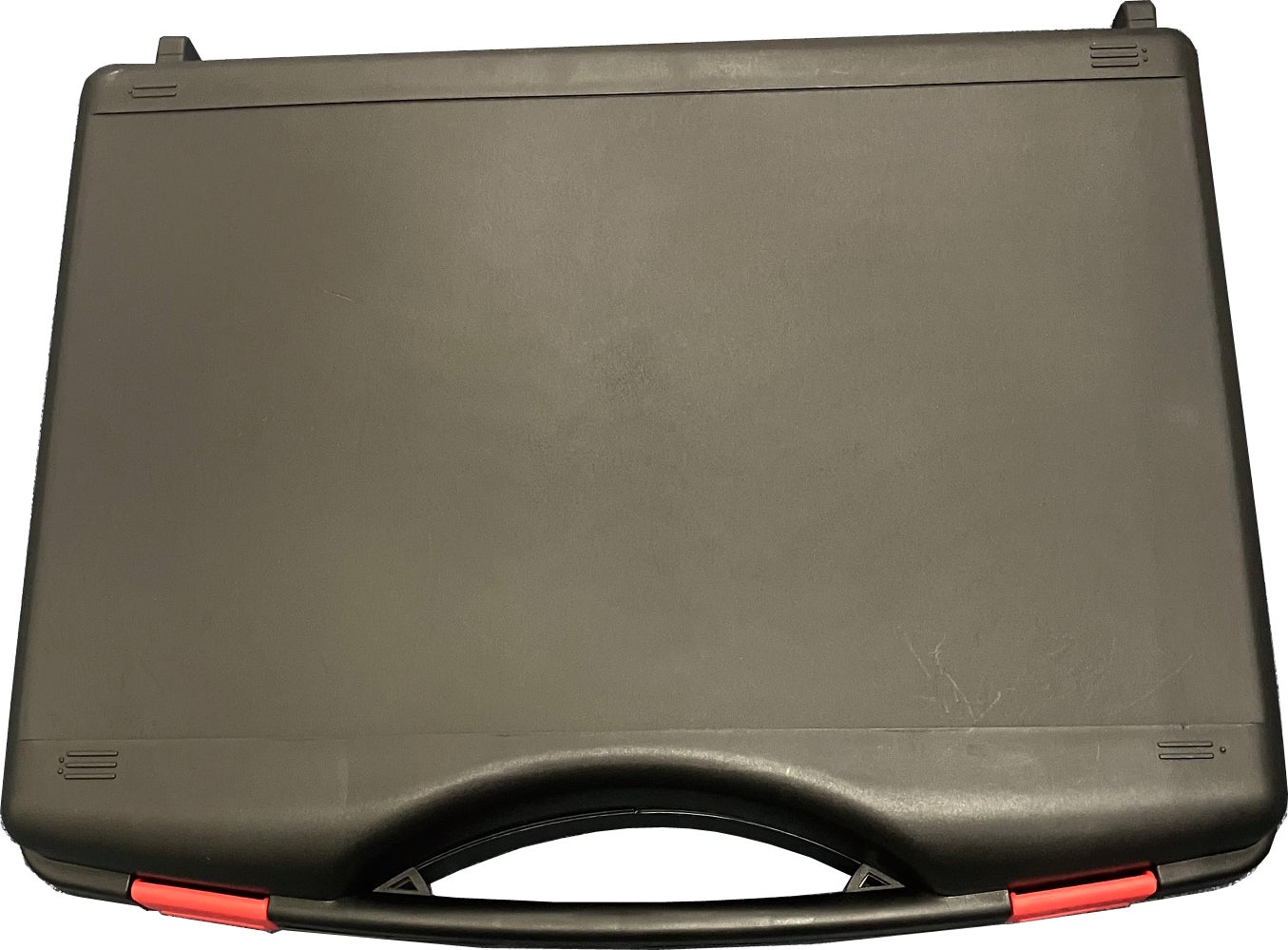

内容品（標準セット）

エア源があればそのまま使用可能です。

製品内容

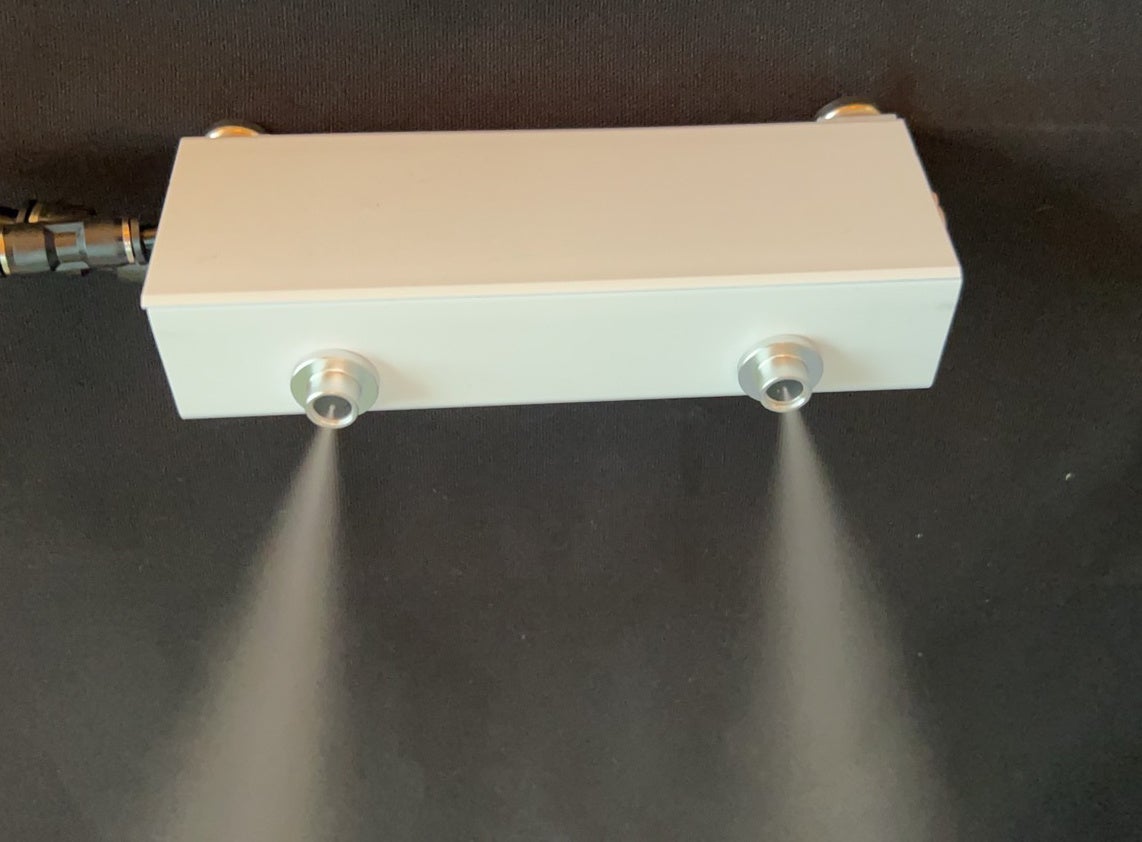

• ミストノズルユニット

• フィルター付きレギュレーター

• 水量調整水ポンプ

• エアホース　３ｍ

• 水ホース　３ｍ

• 吸水ホース　１ｍ

• エアＯＮ／ＯＦＦバルブ

スペック

商品名	クーイック
型番	CQ-W002
水ポンプ電源	100V
ノズルタイプ	2流体※ノズル2個
粒子	5~15μｍ
噴霧量	0～6.0L/h
消費電力	～5W
ノズルユニットサイズ	180x60x40mm

---

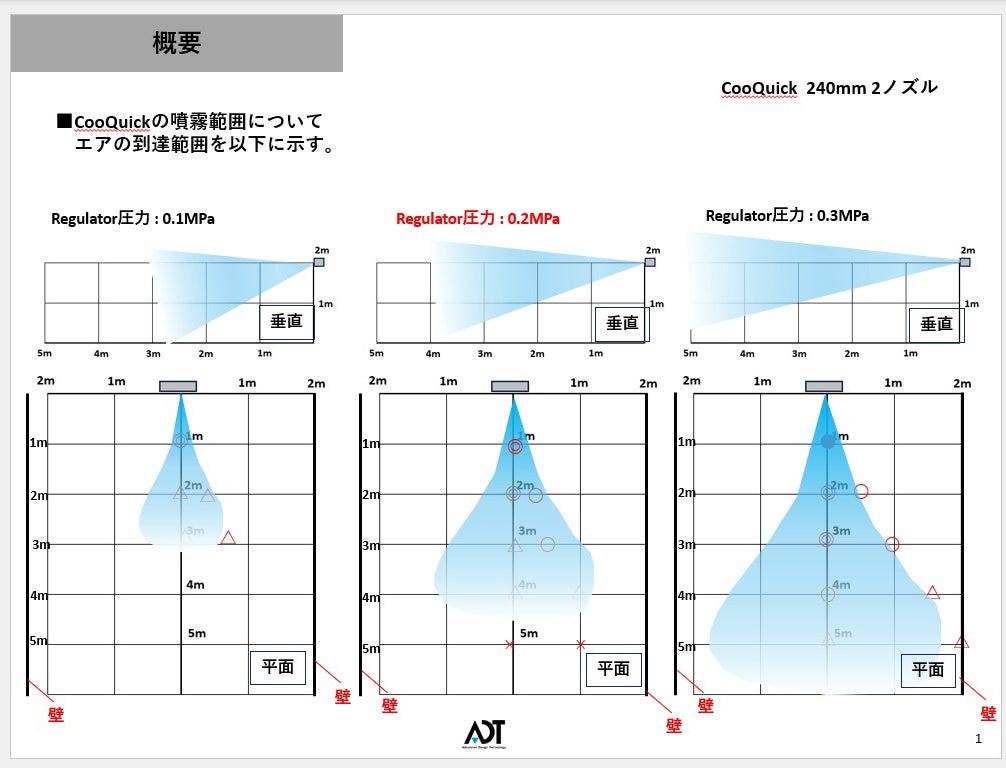

噴霧範囲

空気量と水量の調整により使用環境に適した噴霧が可能です。

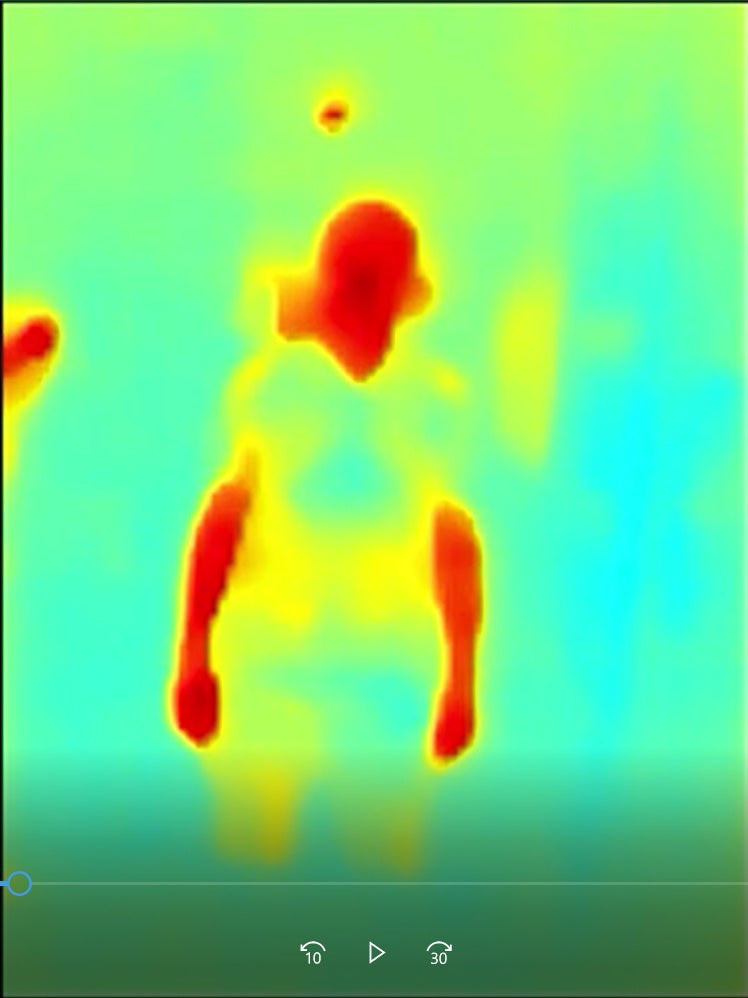

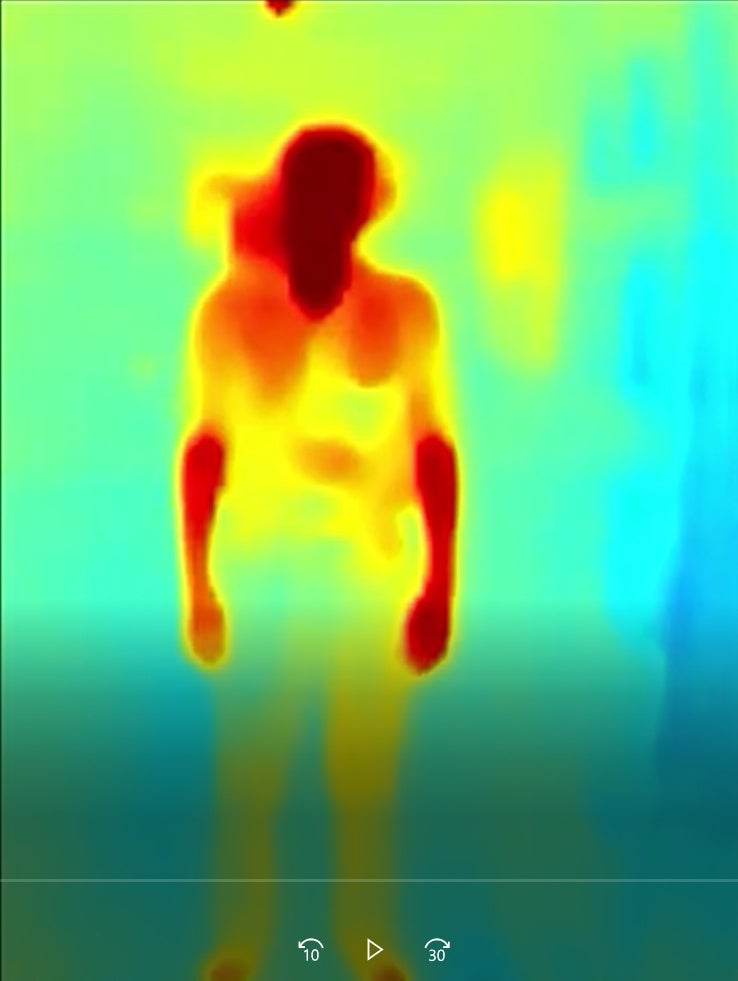

サーモカメラによる表面温度変化

スタート

1分後

5分後

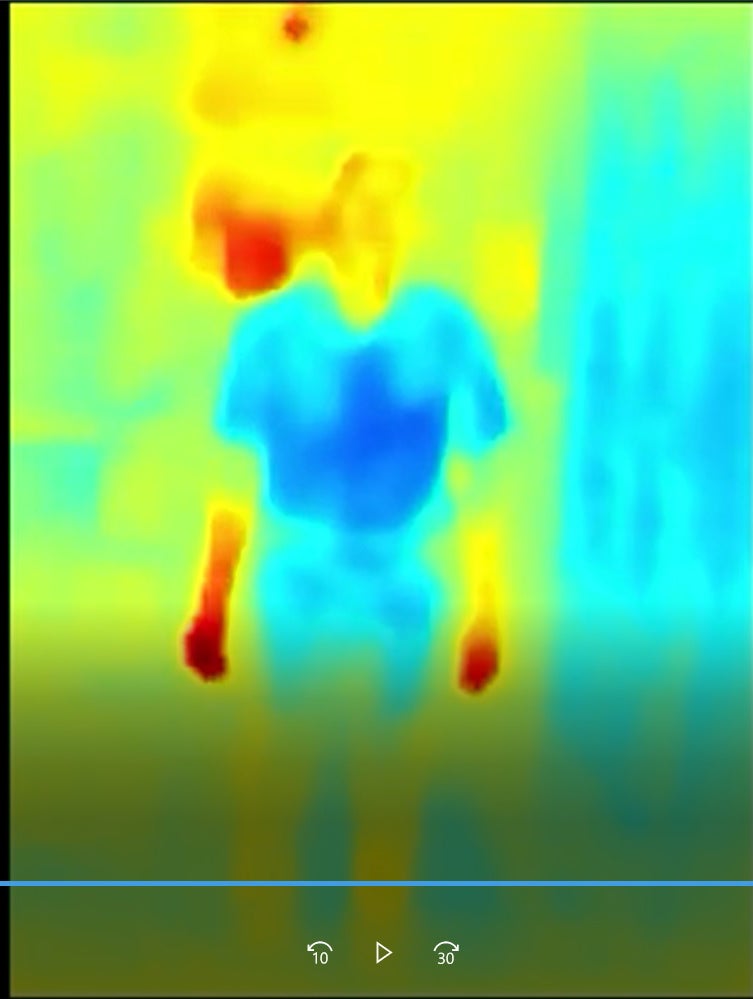

表面温度36℃であった頭部は5分後には26℃へ

胸部についても23℃まで低下しました。

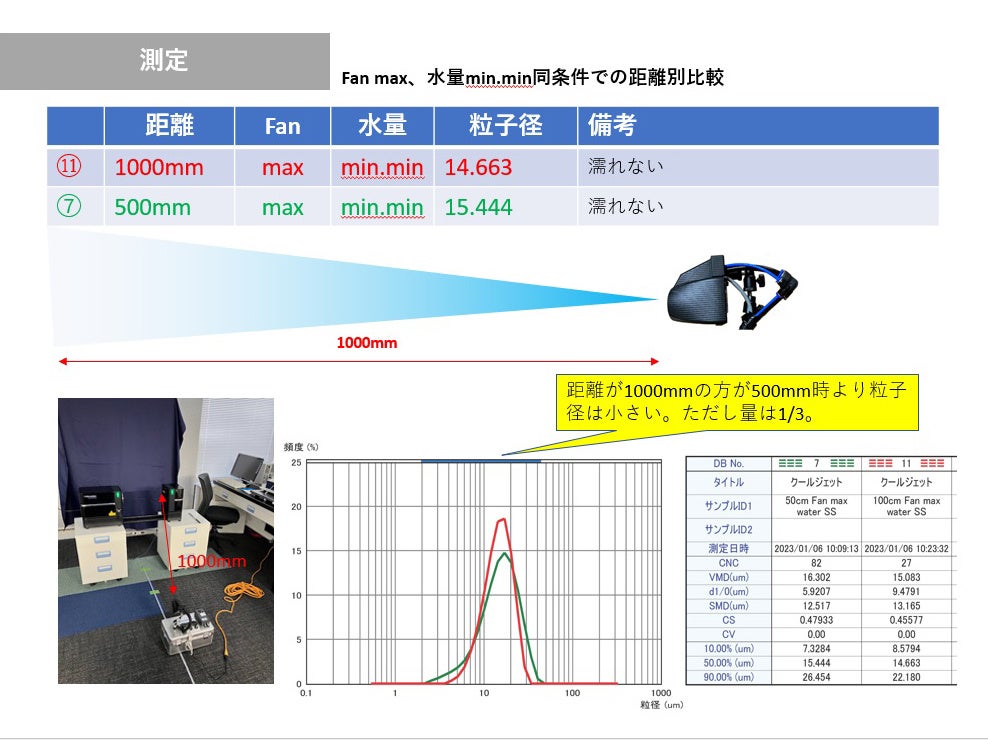

粒子径

1m先での平均粒子径は約15μです。

施工例

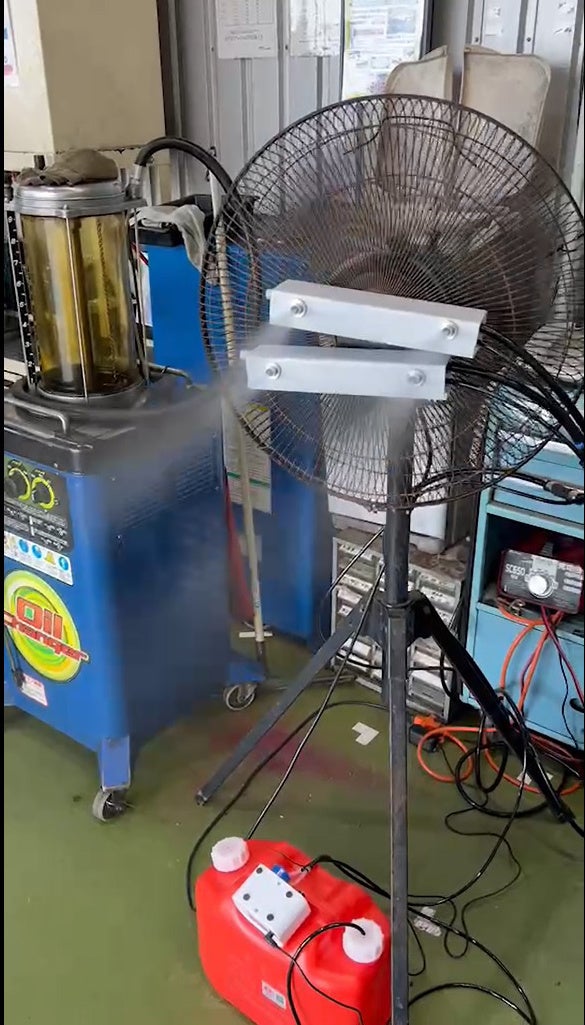

工場扇取付

ただの風が冷風になります。

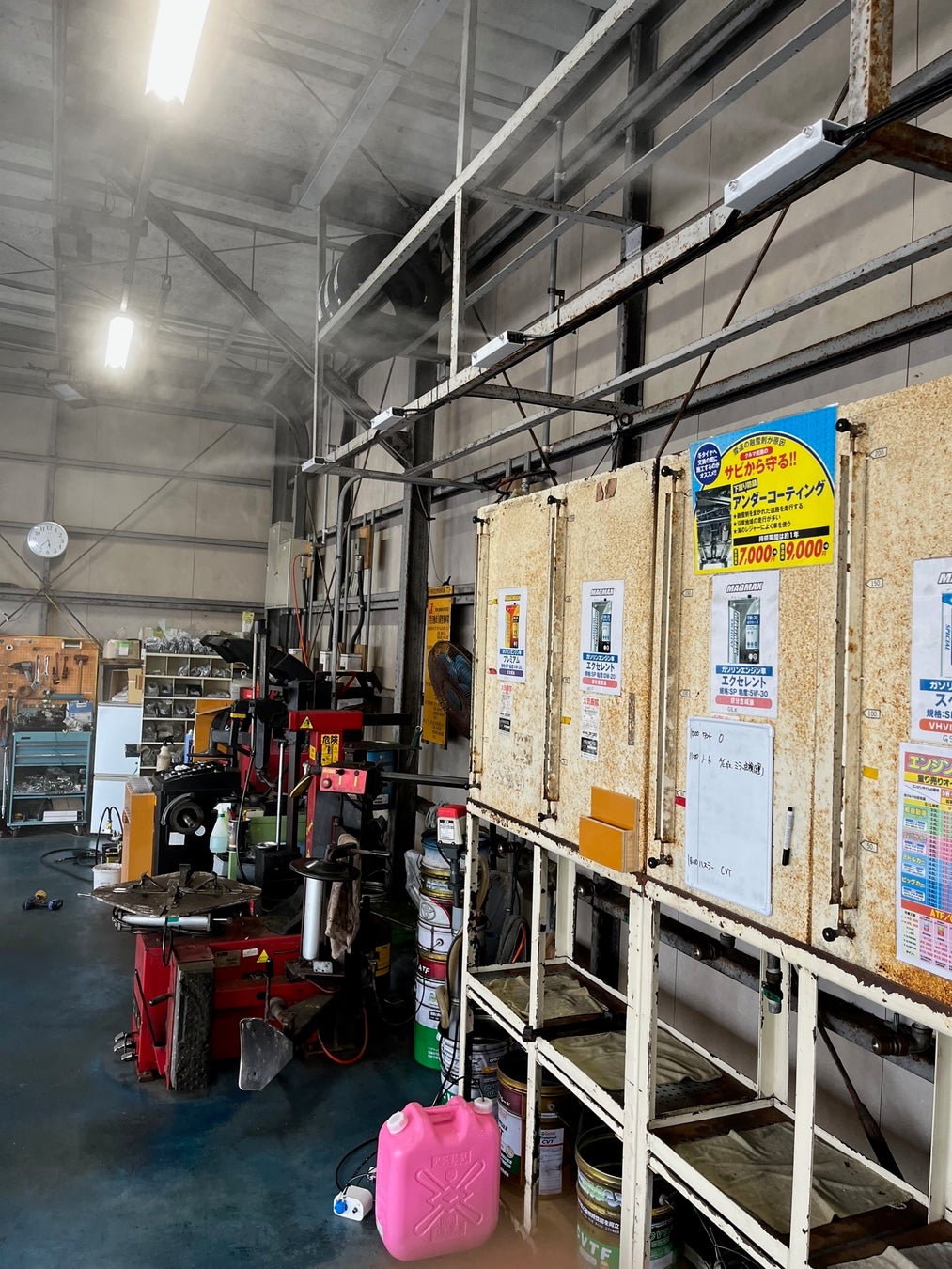

作業場

間口が解放されている整備場や作業場、エアコンが使用できない環境下に最適です。スポットクーラーの様な排熱がありません。

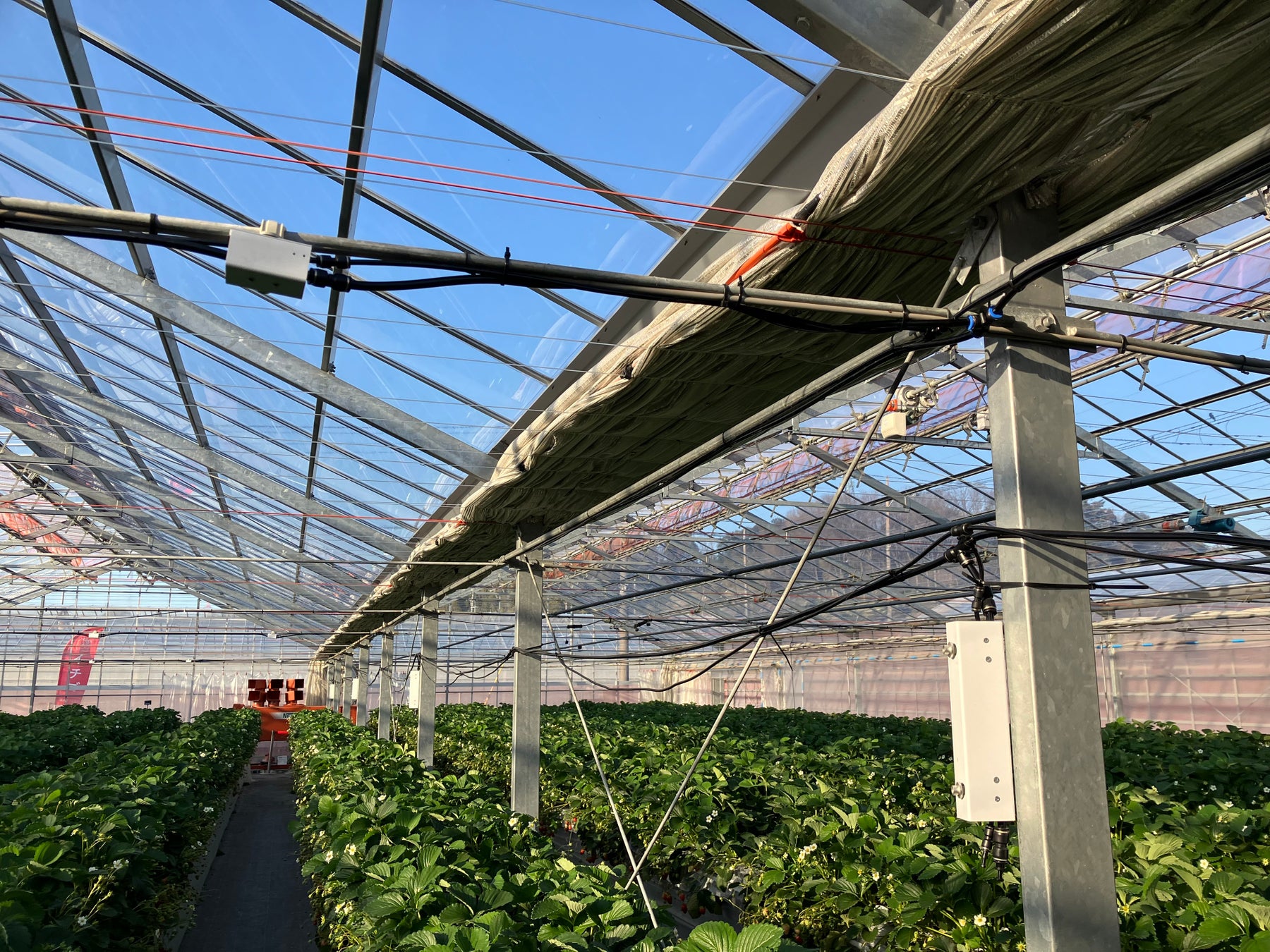

ビニールハウス

温度上昇の抑制

水散布

加湿

液肥、薬剤散布

として活用されています。

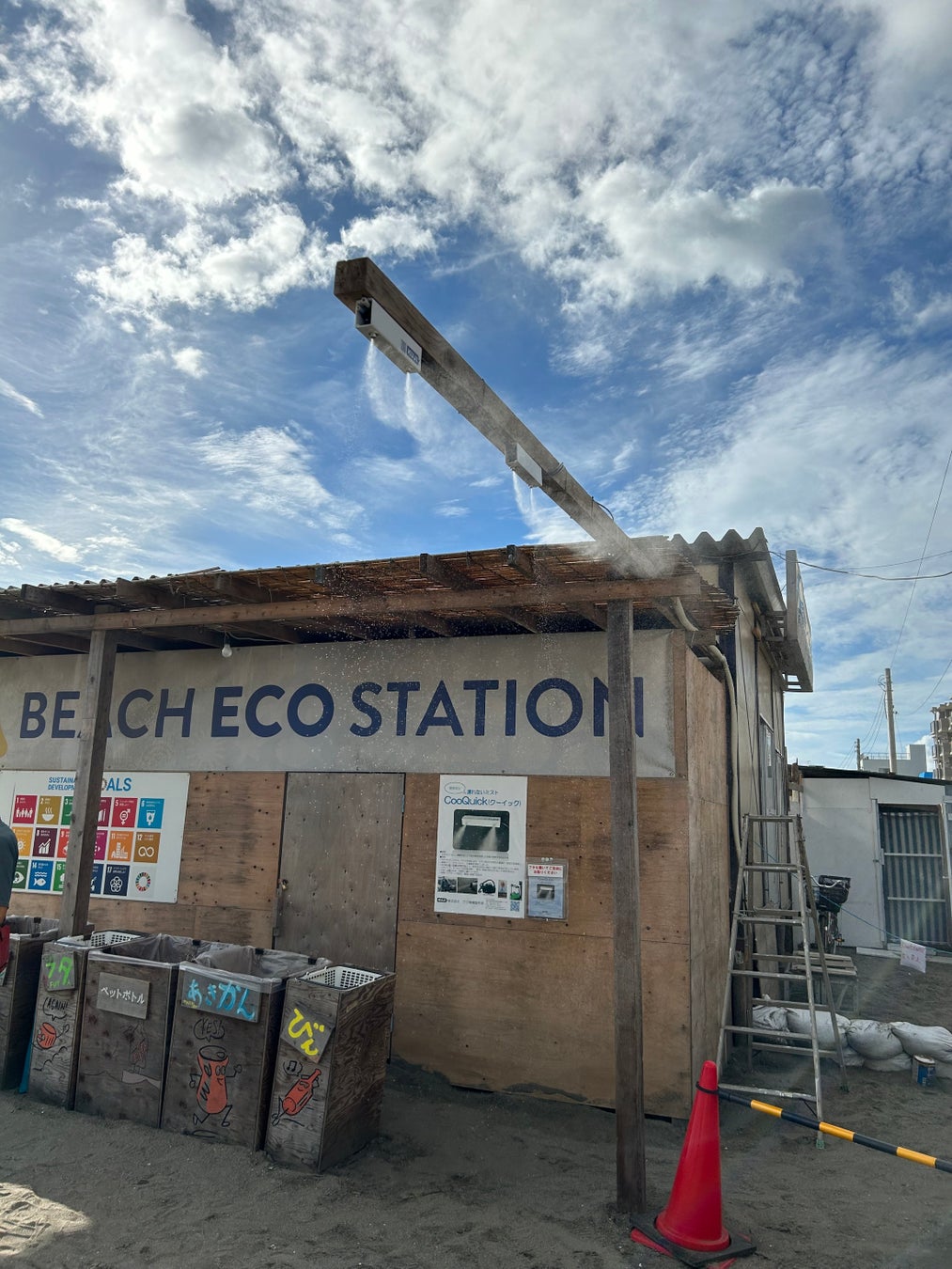

屋外

ミストシャワーとして使用されています。

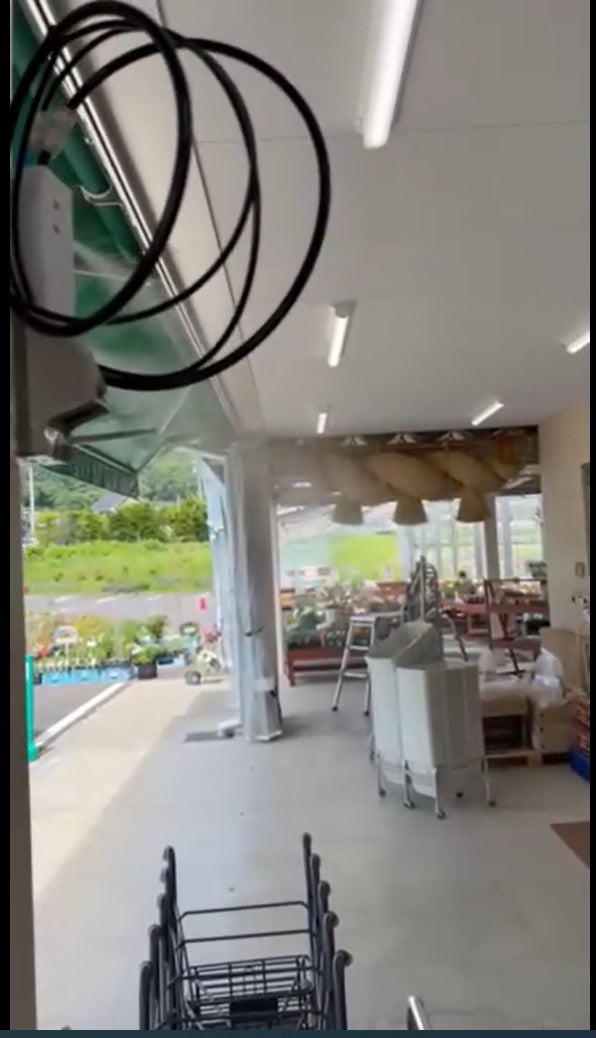

店舗出入口

屋外行列対策として最適です。

ウェルカムミストとして、来店客様へのアピールが可能になります。

その他

ノズルユニットは複数個連続接続可能です。

水道直結も対応できます。

750w(100v)のコンプレッサーでCooQuick 1セットの連続運転が可能です。

2200w(200v)のコンプレッサーではCooQuick5セットの連続運転が可能です。
