ミリ波レーダー対応電磁波吸収パネルの商品化
昨今、先進安全装置が多くの自動車に搭載され、交通事故の削減に貢献しています。今後は自動運転化に伴い、先進安全装置の車両搭載は更に増加する傾向にあります。
先進安全装置のひとつであるミリ波レーダーは、周囲に電磁波を照射し対象となる車両や人の検知を可能にしますが、照射範囲に不要な金属反射物があった場合、ノイズとなる反射波が発生し対象物以外を誤検知してしまうことが課題となり、安全な運転に影響を与えてしまいます。近年、ミリ波レーダーの高性能化に伴ない、高周波化された電磁波がバンパー内部で反射しノイズとなり、不具合が発生する事例が散見されており、電磁波ノイズ対策のニーズが高まっています。
この課題に対し、このたびニフコは、ミリ波レーダーノイズ対策として「材料開発」と「形状最適化」の両面からアプローチし、高い電磁波吸収性能を有した電磁波吸収パネルを商品化いたしました。
また、この電磁波吸収パネルは車載用途だけでなく、自動車生産ラインの完成車検査工程や自動車整備工場におけるエーミング(ミリ波レーダーのキャリブレーション)作業においても、ノイズ対策環境の実現に貢献することが実証されており、既にトヨタ車体株式会社の自動車生産ラインや、自動車整備工場にて採用されております。
＜製品の特徴＞
・ 76～81GHzの周波数帯において-20dB以上の電磁波吸収性能
・ 材料と形状の組み合わせにより垂直・斜め双方向にて高い吸収性能を発揮
・ フロントレーダーからブラインドスポットレーダーまで、幅広いミリ波レーダーに対応可能
・ オレフィン系エラストマー（TPO）の採用により、柔軟性と加工容易性を実現

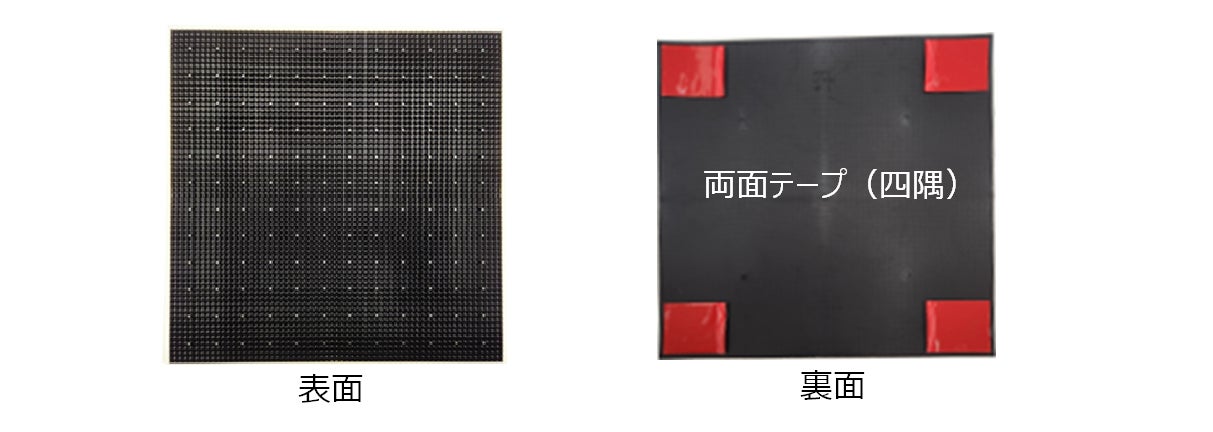

【電磁波吸収パネル】
【製品仕様】
材質 電磁波吸収パネル(本体) 熱可塑性エラストマー(TPO)
両面テープ 3M PL2112
パネル寸法*1 252ｘ252ｘt5.5mm
パネル質量*1 約170ｇ
対応周波数 76～81GHz
電磁波吸収性能 -20dB以下
販売形態 32枚/セット
*1 １枚あたりの寸法および重量を示します。

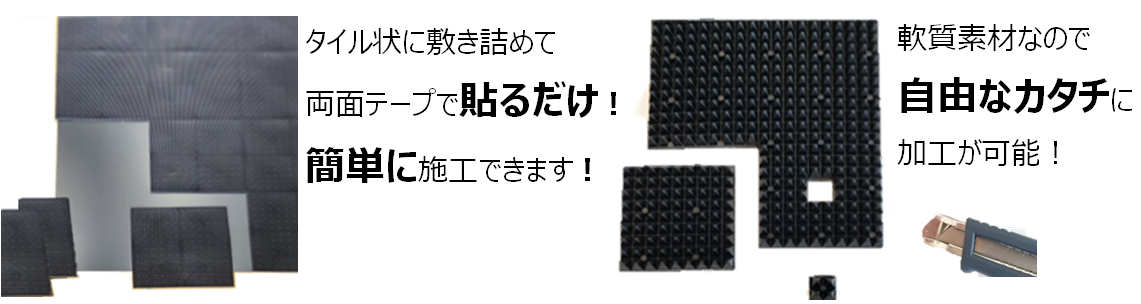

【施工方法】
【効果】

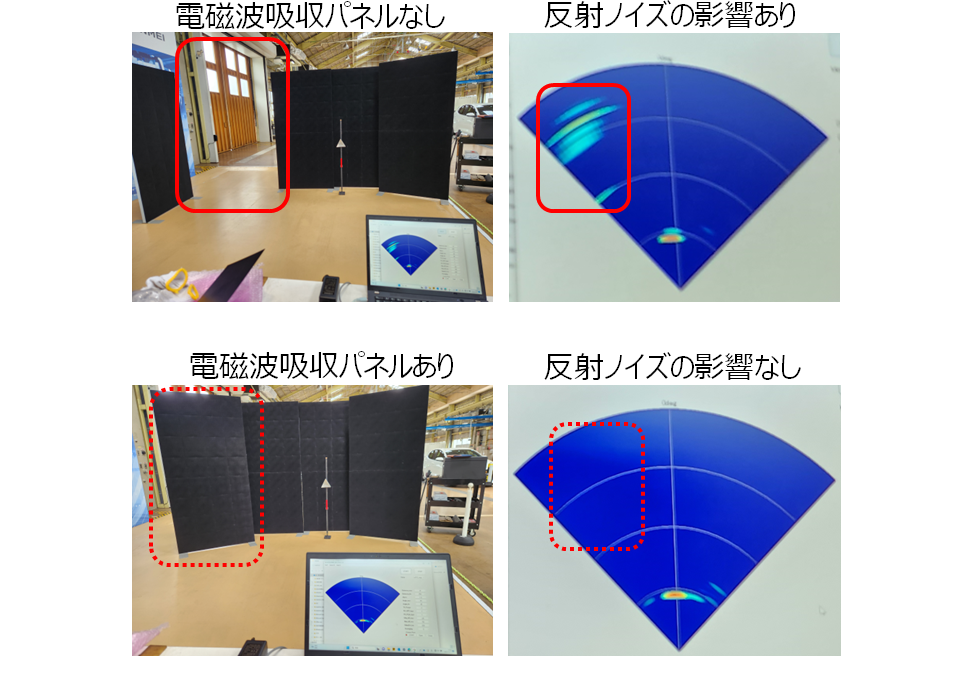

自動車整備工場における検証の様子（電磁波を可視化し、効果を検証しています）
ニフコは、「小さな気づきと技術をつなぎ、心地よい生活と持続可能な社会を創造する」というパーパスを実現するため、今後もお客様の課題に真摯に向き合い、自動車部品のみならず、自動車アフターマーケットにおける次世代技術に対応する環境・安全・快適に繋がる様々な製品の開発を進め、バリューチェーン全体を通じた「安心・安全な移動の実現」に貢献してまいります。
