1チャンネルあたり50トーンのDDS信号発生器

スペクトラム社が高速切り替え機能を備えたマルチトーンDDS信号発生器を発表

デジタイザなどの計測機器メーカであるスペクトラム・インスツルメンテーション社（本社ドイツ・グロースハンスドルフ/以下、スペクトラム社）は、96xxシリーズDDS信号発生器ファミリーを発売し、同社の製品群に新しい製品カテゴリーを形成します。この新しいDDS信号発生器は、1つの出力チャンネルに最大50個の正弦波キャリアを提供します。この機能により、エンジニアや科学者は、マルチトーンの正弦波信号を生成し、かつ個別に制御できる新たな選択肢を利用できるようになります。DDSとは「ダイレクトデジタル合成（Direct Digital Synthesis）」の略称で、純度の高い信号（一般的に正弦波コア、キャリアあるいはトーンとも呼ばれる）を生成する強力な手法です。この技術の特徴は、出力周波数の超高速な切り替えと精密な周波数分解能です。本製品シリーズにより、最大200MHzという広範囲の動作周波数をカバーする複数のトーンの生成が可能で、生物医学、通信、半導体、量子科学などの業界における、要求の厳しいアプリケーションに適した、唯一無二の機敏性を備えた信号源となります。

製品紹介動画をご覧いただけます（5分）： https://youtu.be/FEzjhXFNfF0

96xxシリーズはPCIeカード、PXIeモジュール、Ethernet機器という3種類のフォームファクタで構成され、12種類のモデルがあります。1枚のPCIeあるいはPXIeカードで、最大50個の低位相ノイズ可変周波数トーンを生成でき、最大4チャンネルに対応しています。スタンドアロン型Ethernet機器のチャンネル数は、2チャンネル～24チャンネルです。50トーン以上のアプリケーションには、大型のNETBOXユニットにより最大300トーンまで対応できます。また、複数のカードをStar-Hub同期モジュールで接続して、最大400トーンのシステムを構築することも可能です。すべての機種には、負荷50オームに対して±2.5V、あるいは高インピーダンスに対して、±5Vの波形振幅をプログラム制御可能な出力増幅器が搭載されています。

最新の96xxシリーズには、1つの出力チャンネルに最大50個の正弦波コアを生成できる12種類のDDS信号発生器が含まれています。

上の図は、周波数領域における50個のコアを示しています。

• 超高速なパラメータ変更

96xxシリーズの従来の信号発生器と異なる点は、トーンのパラメータを変更するスピードです。全面的にプログラム可能であり、簡単なコマンドを使用することによって、ほぼ瞬時にトーンの特性に変更を加えることができます。トーンの周波数、振幅、位相、振幅スロープおよび周波数スロープなどの新たな設定は、実行時、あるいは事前に読み込んだDDSコマンドシーケンスを介して開始することも可能です。さらに、何百万ものDDSコマンドをオンボードメモリに保存できます。また、設定変更は外部、内部タイマー、あるいはコマンドによって即座に実行することができます。遷移時にはジッタやグリッチが発生せず、コマンドシーケンスの時間分解能はわずか6.4ナノ秒です。

• DDSは、試験、計測、通信、および量子実験における波形制御可能

96xxシリーズDDS信号発生器は、波形や周波数スイープ、また、さまざまな周波数やプロファイルの微調整可能なリファレンス信号を、ユーザーが簡単にプログラミングで生成できます。その応用範囲は、産業分野、医療分野、画像システム、ネットワーク分析に加えて、キャリアの位相変調や周波数変調を用いてデータを符号化する通信技術にも及びます。さらに、量子実験でよく使用されるAODやAOMを介したレーザー制御にも応用されています。レーザー制御は、わずか数個の簡単なコマンドで非常に高速に行うことができます。これは、任意波形発生器（AWG）を使用して大規模なデータ配列計算を必要とするような、より処理集約的な手法とは対照的です。ユーザーは一連のわずか数個のスロープコマンドを発行するだけで、S字形やカスタム形状の周波数遷移、ユーザー定義のパルスエンベロープ、AMあるいはFM変調などの高度な機能を制御できます。

• システム統合が容易

96xxシリーズDDS信号発生器は、WindowsあるいはLinuxオペレーティングシステムで動作し、C++、Python、C#、JAVA、LabVIEW、MATLABなどによりプログラム例を参考にしてプログラムすることができます。また、本製品の制御を簡単に制御できる高レベルのPython APIも提供しています。

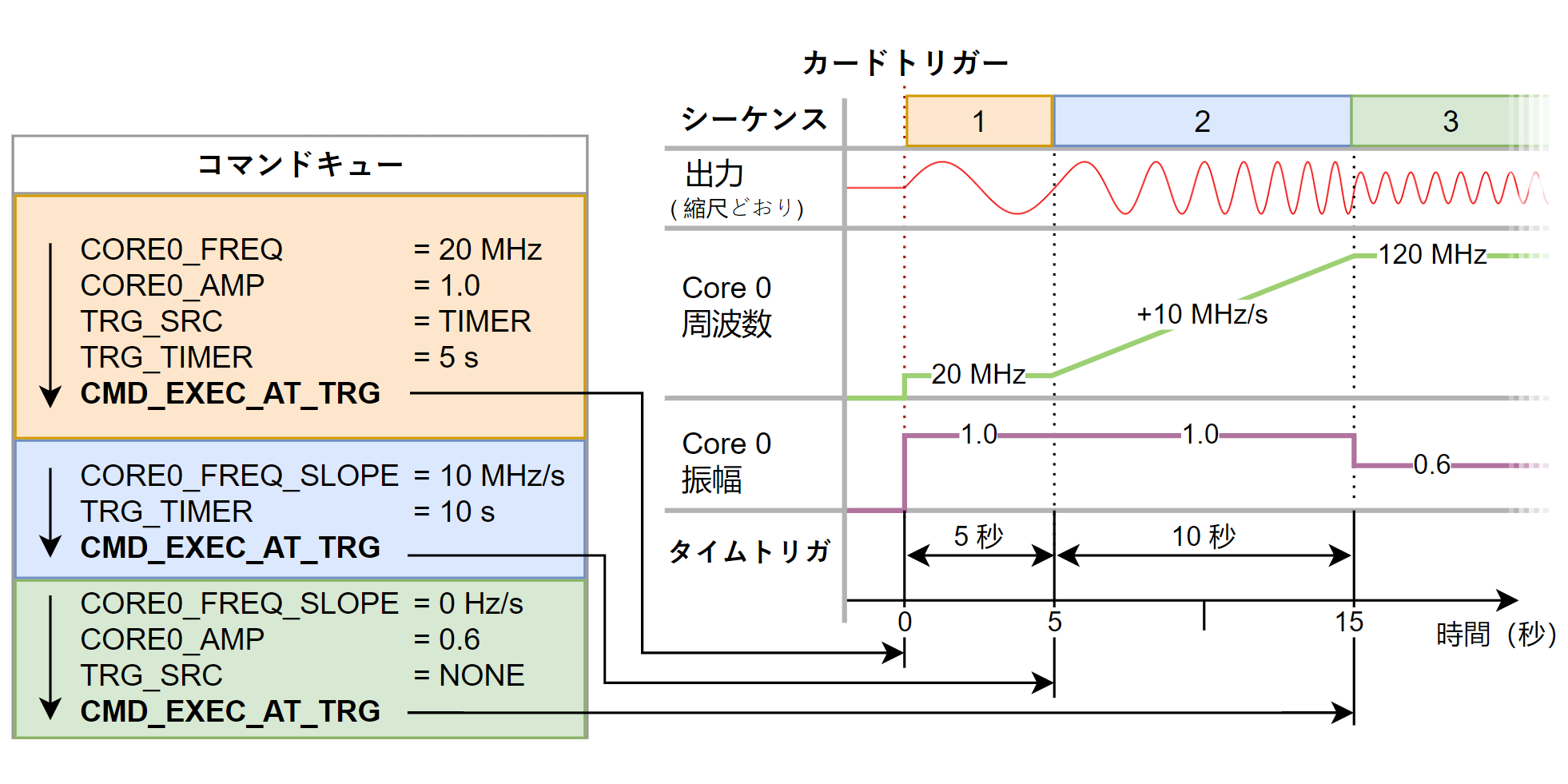

DDSモードでは、正弦波の生成（オレンジ）、周波数の加速（青）、振幅の低減（緑）といったことも、ほんのわずかな個数のコマンドで実現できます。

• 2つの機器を1つにまとめる

より複雑な波形を生成する必要が生じた場合、96xxシリーズはAWGに完全に変換できます。DDS信号発生器をAWGに切り替えるファームウェアのオプションが利用できるため、アクティブな全チャンネルで任意の波形を同時に再生出力することが可能です。シングルショット、ループ、シングルリスタート、マルチリプレイ、ゲーテッドリプレイ、ストリーミング（FIFO）、シーケンスリプレイなどの動作モードが全てサポートされています。

• ご購入について

96xxシリーズDDS信号発生器は現在入手可能です。本製品には5年間の製品保証が付いており、ソフトウェア、およびファームウェアの無料アップデートに加え、エンジニアチームによるカスタマーサポートが製品のライフサイクルを通じて提供されます。
