AAEON PICO-ITX規格 Intel® Alder Lake-N搭載 組込向けボード【PICO-ADN4】販売開始！ V-net AAEON株式会社

100 x 72mm超小型サイズで、-40~85˚C広温度対応モデルもご用意！

AAEON社はIntel Alder Lake-NシリーズProcessor Nシリーズ N50/N97/Core i3-N305・Atom Xシリーズ x7425Eを搭載した産業用PICO-ITX規格 組込用ボード【PICO-ADN4】の販売を開始しました。　　8GB/16GBのオンボードメモリで、リアI/OはHDMI×1、USB3.2 Gen2×2、LAN×2（内1ポートは2.5GbEに対応）を搭載しており、ピンヘッダではUSB2.0×2、RS-232/422/485×2、LVDS×1に対応しています。また-40~85˚C広温度対応モデルも販売しております。手のひらサイズで豊富なI/Oを搭載したCPUボードとなっておりますので、お客様の様々なアプリケーションで使用可能な製品です。

                                                                                     【PICO-ADN4】

主な製品特徴：

●　Intel Alder Lake-NシリーズProcessor Nシリーズ N50/N97/Core i3-N305・Atom Xシリーズ x7425Eを搭載

●　LPDDR5 4800 8GB /16GBメモリオンボード

●　HDMI1.4 x 1 、LVDS x 1 対応

●　LAN x 2 ポートの内1ポートはIntel® i226vを搭載し、2.5GbE対応

●　mSATA x 1 、M.2 2230 E-key x 1スロット搭載

●　USB 3.2 Gen2 x 2（リアI/O）、USB2.0 x 2（ピンヘッダ）

●　RS-232/422/485 x 2（ピンヘッダ）

●　TPM2.0 、SATA 6.0Gbps x 1 、GPIO 4-bit 、SMBUS x 1

●　DC12V入力

製品仕様

ボード規格	PICO-ITX規格
CPU	Intel® Processor N50 (2C, 1.00 GHz, 6W) Intel® Processor N97 (4C, 2.00 GHz, 12W) Intel® Core™ i3-N305 (8C, 1.80 GHz, 15W) Intel Atom® x7425E (4C, 1.50 GHz, 12W)
メモリ	オンボードLPDDR5（8GB /16GB）
入力電源	DC+12V

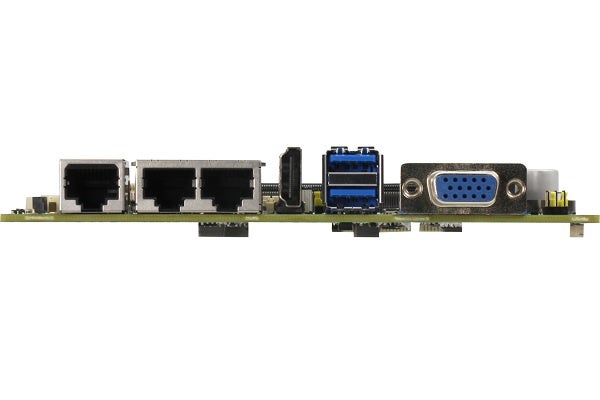

リアI/O	HDMI 1.4 x 1、2.5GbE x 1、1GbE x 1、USB 3.2 Gen 2 x 2
ピンヘッダI/O	USB 2.0 x 2、COM 1~2 (RS-232/422/485, supports 5V/12V/RI)、LVDS、 SATA 6Gb/s x 1、GPIO 4-bit、SMBusx
拡張	mSATA x 1、M.2 M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB 2.0)
寸法	100mm x 72mm
対応OS	Windows 10 (64 bit) Ubuntu 22.04.2/Kernel 5.19
動作温度	0°C ~ 60°C（標準モデル）、-40°C ~ 85°C（広温モデル）
認証	CE/FCC Class A

■【PICO-ADN4】の詳細およびデータシート　こちら

注文型番：

型番	仕様
PICO-ADN4-0001	N50, LPDDR5 8GB, SATA, HDMI, LVDS, 2LAN, 2COM, 12V, 0~60℃
PICO-ADN4-0002	N97, LPDDR5 8GB, SATA, HDMI, LVDS, 2LAN, 2COM, 12V, 0~60℃
PICO-ADN4-0003	Atom x7425E, LPDDR5 8GB, SATA, HDMI, LVDS, 2LAN, 2COM, 12V,  0~60℃
PICO-ADN4-0004	Core i3-N305, LPDDR5 16GB, SATA, HDML, LVDS, 2LAN, 2COM, 12V, 0~60℃
PICO-ADN4W2-0002	N97, LPDDR5 8GB, SATA, SATA, HDML, LVDS, 2LAN, 2COM, 12V, -40~85℃
