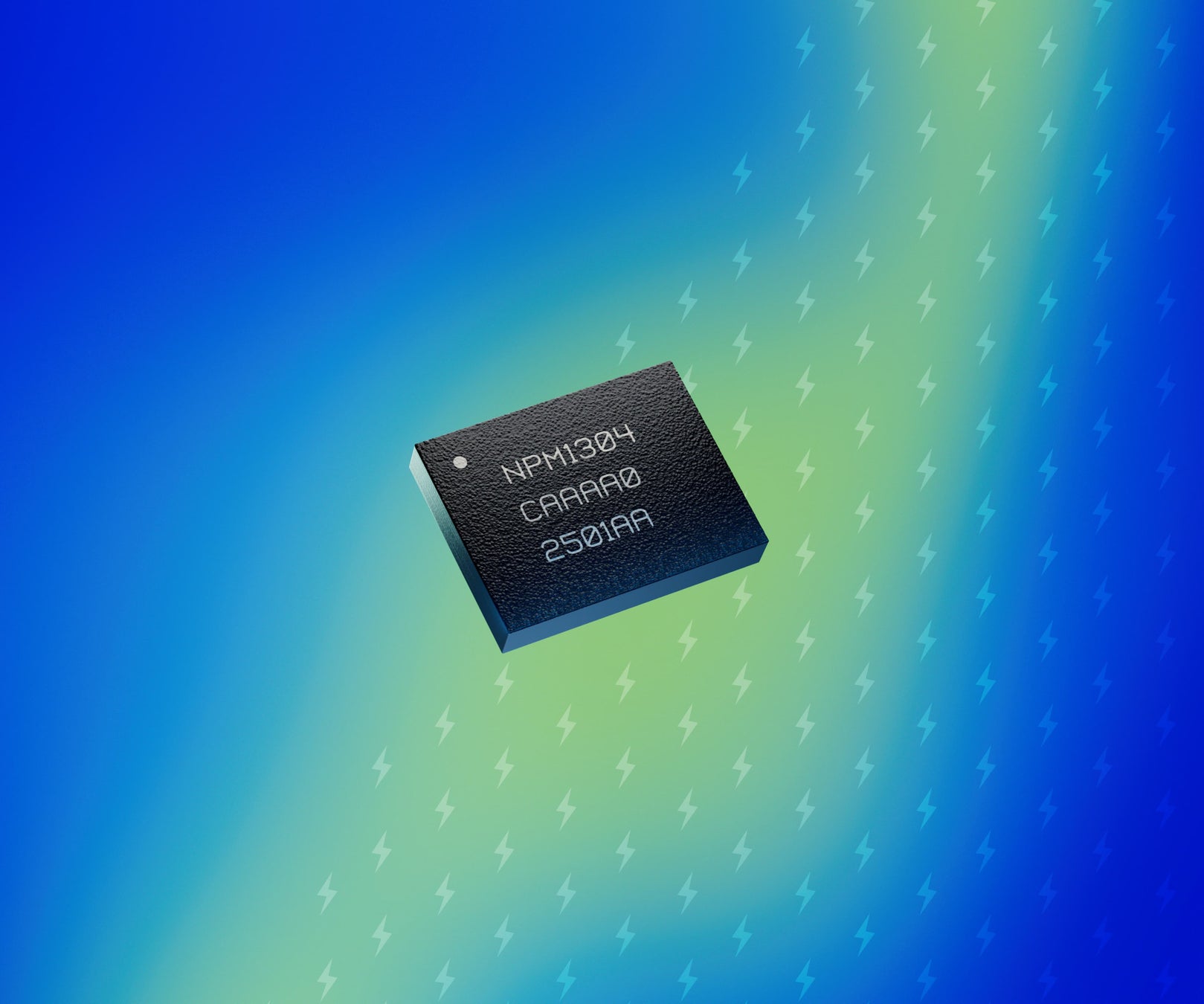

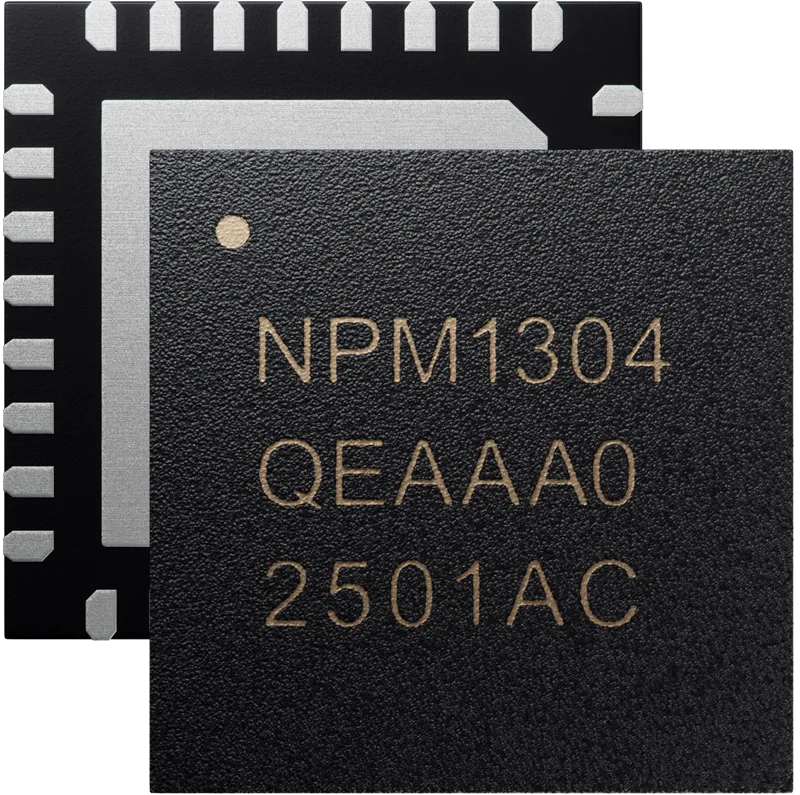

Nordic Semiconductor、小型バッテリー製品対応の高集積PMIC「nPM1304」を発表

nPM1304 PMICは、nPM1300 PMICを補完する製品であり、スマートリングや体表センサーなどの小型バッテリー製品に最適な、高集積・超低消費電力のソリューションと精密な燃料計測機能を提供

低消費電力ワイヤレス接続ソリューションの世界的リーダーであるNordic Semiconductorは、新製品の電源管理IC（PMIC）「nPM1304」を発表しました。実績あるnPM1300の成功を基に開発されたnPM1304は、小型バッテリーを必要とするスペースに制約のある用途に最適なソリューションです。小型バッテリーでは、極めて厳しい電力予算と、すべての機能が可能な限り低消費電力で動作することが求められます。



業界初：小型バッテリー製品向けの超低消費電力・高精度燃料計測

nPM1304 PMICは、低消費電力かつサイズに制限のある用途向けに、ユニークなシステム管理機能と高精度な燃料計測機能を提供します。Nordic独自のアルゴリズムに基づく燃料計測方式は、電圧・電流・温度のモニタリングと電池モデルを用いて、バッテリーの充電状態を推定します。この方式は、クーロン数カウンターのような専用燃料計測ICと同等の精度を持ちながら、追加の電力消費や誤差の蓄積を伴いません。Nordicは、今日の製品ユーザーが求める精度と、小型バッテリーの電力制約に適した消費電力を両立させた初の企業です。



従来の専用燃料計測ICは、動作時に最大50µA、スリープ時に7µAを消費します。たとえば平均200µAの電流消費を持つ製品では、燃料計測だけで全体の電力予算の大部分を占めてしまいます。Nordicのソリューションでは、動作時8µA、スリープ時0µAで、バッテリー寿命にほとんど影響を与えることなく、正確な残量推定が可能です。



バッテリー充電機能に対応

nPM1304は、単セルのリチウムイオン（Li-ion）、リチウムポリマー（Li-poly）、およびリン酸鉄リチウム（LiFePO4）バッテリーの充電に対応し、4〜100mAの電流範囲をサポートするリニア充電モジュールを搭載しています。終端電圧は3.5〜4.65Vまでプログラム可能で、充電時にはプログラム可能な最大チップ温度による自動温度制御も備えています。



「当社の民生および医療分野のお客さまは、小型フォームファクターにおける可能性の限界を押し広げています。nPM1304により、私たちは彼らに超低消費電力による正確な残量バッテリー寿命の推定という、画期的なソリューションを提供しています」（Nordic SemiconductorのPMICプロダクトディレクター Geir Kjosavik）



次世代アプリケーション向けに設計

nPM1304は、スマートリング、スポーツパフォーマンストラッカー、パーソナルヘルスケアモニタリング機器など、小型の充電式バッテリーを搭載するあらゆるエンド製品に適しています。



Nordic SemiconductorのPMICプロダクトディレクターであるGeir Kjosavikは、次のように述べています。「小型・接続型センサーデバイスへの需要は急速に増えています。消費者や医療分野の当社顧客は、小型フォームファクターの限界に挑戦しています。nPM1304を使えば、超低消費電力で正確なバッテリー残量推定を実現できる、画期的なソリューションを提供できます。市場が長らく求めていたものです」



nPM1304は、Nordicの超低消費電力SoC「nRF52」「nRF53」「nRF54」各シリーズのみならず、その他のマイコン（MCU）向けの電源管理にも最適で、効率と小型化を最大限に引き出します。



1チップに包括的なシステム機能を搭載

nPM1304は、nPM1300 PMICと同様のシステム機能を搭載しています。バッテリー充電や燃料計測に加え、2つの超高効率降圧型DC-DCコンバーター、2つの負荷スイッチまたはLDO（低ドロップアウト）電圧レギュレーター、5つのGPIO、3つのLEDドライバーを備えています。また、I²C互換の2線式インタフェース（TWI）により、さまざまな高度なシステム管理機能の設定が容易です。これには、1または2つのボタンによるハードリセット機能、精密な燃料計測、システムウォッチドッグ、電源喪失警告、起動失敗からの復旧機能などが含まれます。これらを1チップで提供することで、通常5個以上のディスクリート部品が必要な回路構成を削減し、製品の部品表（BoM）を大幅に簡素化します。



サンプリング提供について

nPM1304の早期サンプル提供をご希望の方は、Nordic国内営業担当（[e-mail] ）にご連絡ください。
