スペクトラム社、10 GS/sの出力レート、16 bit分解能の新型AWGを発表

広帯域信号生成向けEthernet制御可能な超高速AWG

デジタイザなどの計測機器メーカであるスペクトラム・インスツルメンテーション社（本社ドイツ・グロースハンスドルフ/以下、スペクトラム社）は、16 bit分解能且つ最大10 GS/sの出力レートを実現する、generatorNETBOX DN2.63xシリーズの新しい任意波形発生器（AWG）4モデルを発表しました。Ethernetを経由して簡単に制御できるDN2.63xシリーズは、デスクトップやノートPC、さらには企業内ネットワークに直接接続することができます。これらの任意波形発生器は、自動化システム及びリモートテスト向けに設計されており、DCから2.5 GHzまでの広帯域信号生成に最適です。

製品紹介動画をご覧いただけます（4分）：https://youtu.be/2DCQbx99BIo

このコンパクトで軽量なAWGは、標準のEthernet/LXIケーブルを使用するだけで、あらゆるPCやネットワークに接続できます。高分解能の16 bit DACテクノロジーにより、純度が高く、ノイズの少ない波形を生成できるため、刺激応答型や閉ループ型のテスト環境に最適です。各AWGチャンネルには専用のDACが搭載されており、シングルエンド出力または差動出力モードで使用でき、出力範囲は完全にプログラム可能です。シングルエンドモードでは、波形の振幅は50 Ω負荷で最大±500 mVまで対応し、差動モードでは100 Ω負荷で最大±1 Vまで対応します。高インピーダンス終端では、出力レベルが2倍になり、最大±2 Vまで対応可能です。

現在、スペクトラム社のgeneratorNETBOX全35製品。必要な機能だけを搭載することで、シンプルでコスト効率の高い信号生成を実現。

DN2.63xシリーズの新モデルは、シングルまたはデュアルチャンネル構成で提供され、標準で2 GSamples（4 GB）のメモリを搭載し、最大8 GSamples（16 GB）まで拡張可能です。これにより、10 GS/sの出力レートで最大800 msの長時間波形再生を途切れることなく行う事ができます。ユーザーは、シングルショット、リピート出力、マルチリプレイモード、FIFOストリーミングなど、複数のスマートトリガ機能や生成モードから選択できます。FIFOモードでは、保存済みの波形を再生しながら、AWGに新しいデータをアップロードできます。

最大10 GS/sの出力レートと、最大2.5 GHzの帯域幅、16 bitの分解能、シングルエンド出力または差動出力モードを提供。

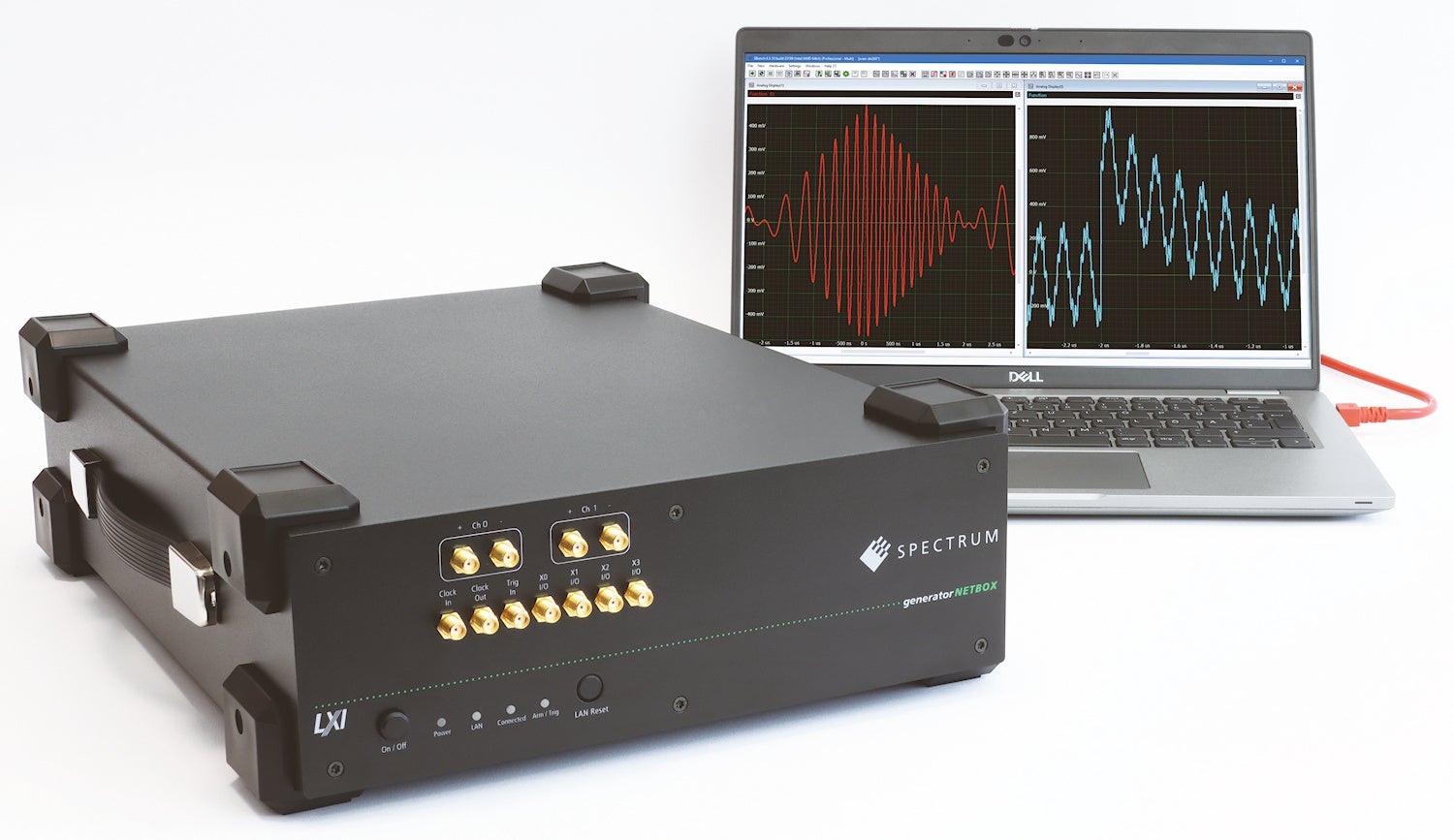

各ユニットには、波形の生成、制御、解析を行うスペクトラム社のソフトウェア「SBench 6」が付属しています。ユーザーは、数式による波形の定義、内蔵のファンクションジェネレータの使用、デジタイザ、オシロスコープ、シミュレーションツールからのデータのインポートが可能です。カスタム開発用には、C++、Python、MATLAB、LabVIEWなどに対応したSDKが提供されています。

自動化システムへの統合は、外部クロックおよびトリガ信号用のフロントパネルコネクタに加え、マーカ出力、ステータスフラグ、または同期／非同期信号出力として機能する多目的I/Oラインによって、シームレスに実現できます。オプションでデジタルパルスジェネレータも利用可能です。本体の重量は7 kg未満と軽量なため、オプションのラックマウント用キットを使用することで、モバイル、ベンチトップ、ラックベースの設置環境にも対応できます。

この新しい超高速AWGは、スペクトラム社のgeneratorNETBOXのラインナップに追加された最新モデルで、現在、40 MS/sから10 GS/sまでの35種類のモデルを展開しています。すべてのNETBOX製品には、5年間の保証、ソフトウェアおよびファームウェアの生涯無償アップデート、スペクトラム社の設計エンジニアによる直接サポートが含まれています。

スペクトラム・インスツルメンテーション社(Spectrum Instrumentation)について

1989年に創業したスペクトラム社(CEO 兼 創業者Gisela Hassler)は、モジュラー設計を利用することでデジタイザ製品および波形発生器製品をPCカード（PCIeおよびPXIe）やスタンドアローンのEthernetユニット（LXI）として幅広く生み出しています。スペクトラム社は35年間に、トップブランドの業界リーダーやほとんどすべての一流大学を含む、世界中のお客様に製品をご利用いただいています。当社はドイツのハンブルク近郊に本社を構えており、5年保証と設計エンジニアやローカルパートナーによる優れたサポートを提供しております。スペクトラム社の詳細については、https://www.spectrum-instrumentation.com をご確認ください。
