グッドデザイン賞受賞製品に新測定ユニット登場

株式会社共和電業

2026年6月4日 14時07分

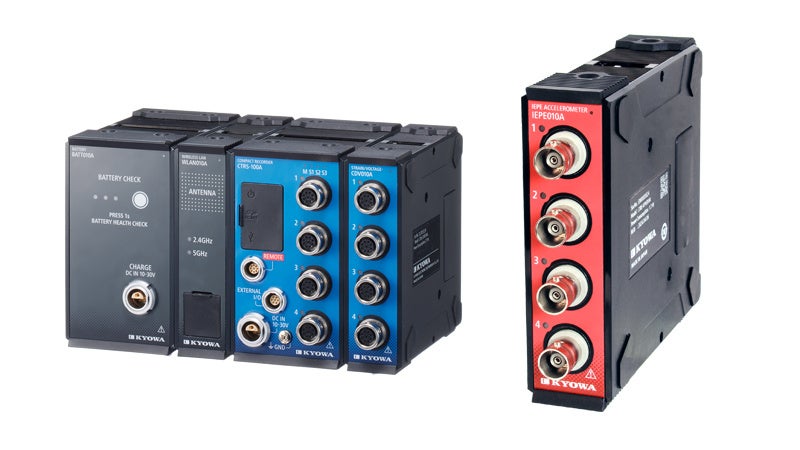

株式会社共和電業（代表取締役社長執行役員：下住晃平）は、コンパクトレコーダ「CTRS-100シリーズ」の新たなラインナップとして、IEPE型加速度センサに対応した測定ユニット「CTRS-IEPE010A」を2026年6月1日より発売しました。本製品は、優れた耐環境性と確かな計測パフォーマンスを両立し、自動車や建設機械などの過酷な耐久・走行試験における振動測定等を強力にサポートします。

▼詳細を製品ページでチェック

https://product.kyowa-ei.com/products/data-loggers/type-s_ctrs-100_series

■ポイント

1. IEPE型加速度センサ対応＋電圧入力もこなす柔軟性

4チャネルの入力口を備え、アンプ内蔵型のIEPE型加速度センサを直接接続可能。さらに電圧入力にも対応しているため、限られたチャネルを無駄なく効率的に活用できます。

2. 過酷な現場に耐える圧倒的なタフネス設計

-10℃～50℃の広範な温度環境に対応し、高い耐振動性：49.0 m/s²（5G）と耐衝撃性：

490 m/s²（50G）をクリア。IP50（JIS C 0920 / IEC 60529）の保護等級も備え、粉塵の舞う現場でも安定して動作します。

3. 確かな計測精度と効率化

24-bitの高解像度A/D変換と全チャネル同時サンプリング方式を採用。また、センサ情報を自動で読み込む「TEDS機能」や、効率的なゼロ点調整ができる「ゼロサプレス機能」も搭載し、現場でのセッティング時間を大幅に短縮します。

■主な用途

■製品概要

型式	CTRS-IEPE010A
価格（税抜）	¥318,000

主な仕様

入力チャネル数	4
AD分解能	24 bit
電源	CTRS-100AまたはCTRS-BATT010Aより供給
使用温湿度範囲	-10～50℃， 20~90% (結露しないこと)
耐振動性	49.0 m/s²（5 G），5～200 Hz
耐衝撃性	490 m/s²（50 G），11 msec以下，正弦半波
外形寸法	26.6（W）×92（H）×94（D） mm（突起部，プロテクタ含まず）
質量	約230 g

各測定対象の主な仕様

項目	加速度測定	電圧測定
測定対象	IEPE型加速度センサ	電圧
測定方式	任意レンジ方式，およびOFF	任意レンジ方式，およびOFF
設定可能範囲	最小：100 mV，最大：5000 mV	最小：1 V，最大：10 V
入力範囲	0～20 V	±20 V以内
応答周波数（集録データ）	0.5 Hz～20 kHz（20 kHz入力時 -3±1 dB）	DC～20 kHz

■ 関連記事

コンパクトレコーダCTRS-100シリーズ「2020年度グッドデザイン賞」受賞

https://prtimes.jp/main/html/rd/p/000000011.000024048.html

■共和電業について

共和電業はひずみゲージを日本で最初に商品化しました。1949年の創業以来、豊富な経験と技術をもとに、数多くの高性能なひずみゲージや、ひずみゲージを検出素子に用いたセンサ、測定器、計測システムを自社グループで開発製造しています。多業種にわたるお客様の様々な計測ニーズにお応えすることにより、社会と人の安全を実現し、安心で持続可能な未来づくりに貢献しています。

商　号：株式会社共和電業

代表者：代表取締役社長執行役員　下住　晃平

所在地：〒182-8520　東京都調布市調布ヶ丘3-5-1

設　立： 1949年6月

事業内容：官公庁、大学、自動車関連メーカーなどの民間企業等の実験研究分野における応力測定機器

の製造販売。産業機器・FA分野における工業用計装機器の製造販売。ダム、橋梁、トンネル

等をはじめ都市土木、港湾、海洋関連の各種土木建築用計測機器の製造販売。

各種計測コンサルタント業務。

資本金： 17億2,399万円

U R L：https://www.kyowa-ei.com/

※記載の会社名および商品名は、それぞれ各社の商標または登録商標です。
