ナトリウムランプ用トンネル照明のLED化、既存設備利用で工事負担を軽減

「LEDioc TUNNEL KAENシリーズ」をリニューアル

岩崎電気株式会社

2023年12月5日 15時05分

岩崎電気株式会社は、ナトリウムランプ用トンネル照明からLEDへの更新工事の負担を最小限に抑える、軽量・コンパクトなLEDトンネル照明器具「LEDioc TUNNEL(レディオックトンネル) KAENシリーズ」をリニューアル。
11月30日より受注開始しました。

LEDioc TUNNEL KAENシリーズ

「レディオックトンネル KAENシリーズ」は、2030年度までにLED照明のストック(既存設備)での導入割合を100％とする政府目標に向けて、メンテナンスランプの入手が困難(当社低圧ナトリウムランプ2019年販売終了)になっている低圧ナトリウムランプ用トンネル照明を早期にLED化することができる商品です。

一般的なLED化では、新しい器具に合わせた照明設備設計や、広スパン化による配置位置の変更、取付金具や配線ケーブルなどの更新、アンカー工事など工期や費用などの多くの負担が必要でした。

KAENシリーズは、ナトリウムランプ用トンネル照明と同等の配光性能※1で、1対1交換に対応します。

設置スパンを変えないことで既存設備の有効利用※2を可能にし、更新工事の負担を最小限に抑え、早く・安くトンネル照明をLED化でき、全面更新にも部分更新にも対応します。

この度のリニューアルでは、上下2点留めの新設計により、アジャスト金具不要で器具交換可能、省コスト・省施工、短期間でトンネル照明のLED化が図れます。

LED化により約73％の節電※3に貢献し、LEDモジュール寿命は低圧ナトリウムランプの定格寿命の10倍です。

入口照明も含めた更新に対応するラインアップで、ナトリウム近似色(2100K)仕様も特注製作可能です。

岩崎電気は、安心して利用できるトンネル照明の提案、環境負荷の少ないLED照明器具による低炭素化と合わせて、安全・安心なインフラ整備、まちづくりへ貢献していきます。

※1 配光は「道路・トンネル照明器材仕様書・同解説」のB配光です。

※2 既設の取付金具、ケーブルなどの再利用については劣化状況の確認が必要です。

※3 低圧ナトリウムランプ用トンネル照明器具(NX35)とKAEN0263/N2Hとの比較。

主な特長

ナトリウムランプ用照明器具と1対1で交換できます

配光性能が同等なので、取付スパンも同様。

必要に応じて部分的な更新でも既設トンネルと変わらぬ明るさを提供します。

従来の低圧ナトリウムランプ35W～180W相当に加えて、高圧ナトリウムランプ220W～360W相当の機種を新たに拡充し、入口照明も含めた更新に対応します。

既設ナトリウムランプ用照明器具と配光が同じで再設計が不要

設備の有効利用※2で、更新の負担を最小限に抑えます

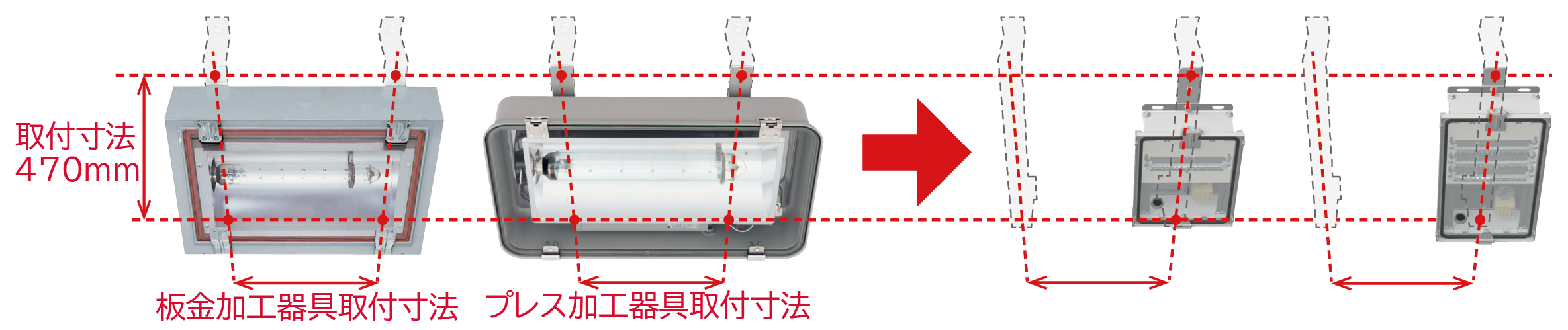

取付寸法は既設に合わせ、しかも上下の2点留め！

既存の取付位置変更の工事が不要。

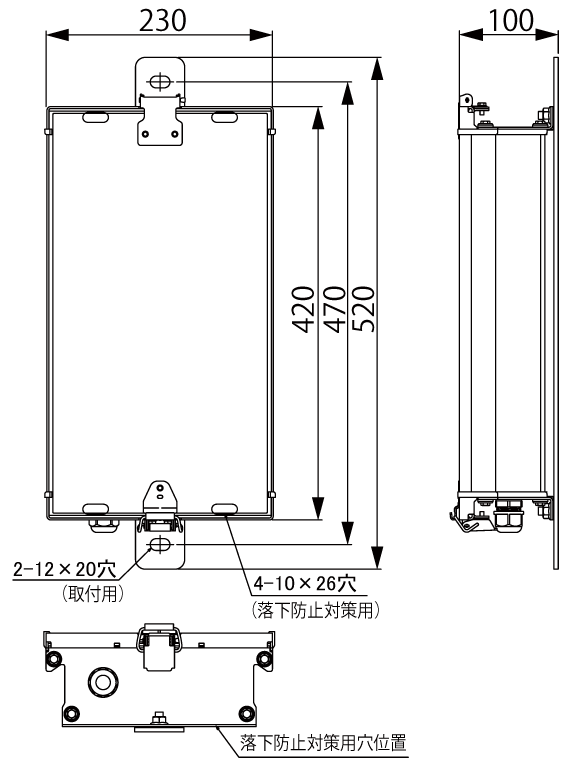

2点留めの軽量・コンパクト設計を実現、上下の取付寸法を既存器具と同寸法にしアジャスト金具不要で取り付けできます。

旧シリーズでは置き換える器具によっては必要だったアジャスト金具が、本シリーズでは一切不要となりました。

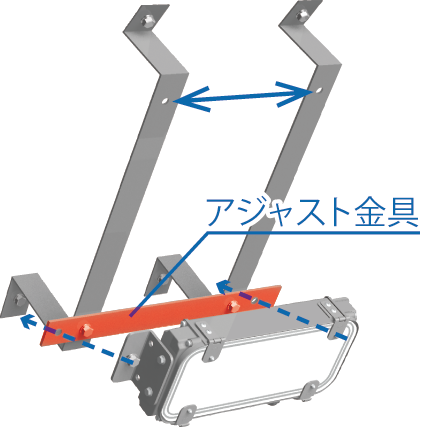

参考：旧タイプ取付イメージ

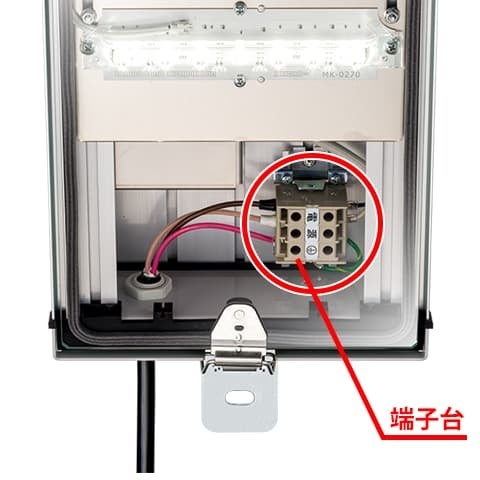

照明器具内に端子台を設け、既設ケーブルの有効利用を可能にしました。

器具内の端子台

消費電力を約73％削減※3して節電に貢献します

1対1交換可能で、低圧ナトリウムランプ用トンネル照明器具と比較して、消費電力を約73％削減し、大幅な節電に貢献します。

	低圧ナトリウムランプ用トンネル照明器具(NX35)		LEDトンネル照明器具KAEN0263/N2H(NX35相当)
消費電力	57W	約73％省エネ	15.4W
光源寿命	9000時間	約10倍長寿命	90000時間
