HID投光器を超えた明るさ。高出力と漏れ光対策を業界最高レベルで両立。

「LEDioc FLOOD AVANT(レディオック フラッド アヴァン) 光害対策形」に高出力タイプをラインアップ

岩崎電気株式会社は、高効率形LED投光器「LEDioc FLOOD AVANT(レディオック フラッド アヴァン)」シリーズの「光環境類型 E1」に準拠した「光害対策形」に業界最高レベルの高出力タイプを開発。
昨年の特注製作開発でのご好評を受け、製品化を進め、この春のカタログより9形式を新たにラインアップいたしました。

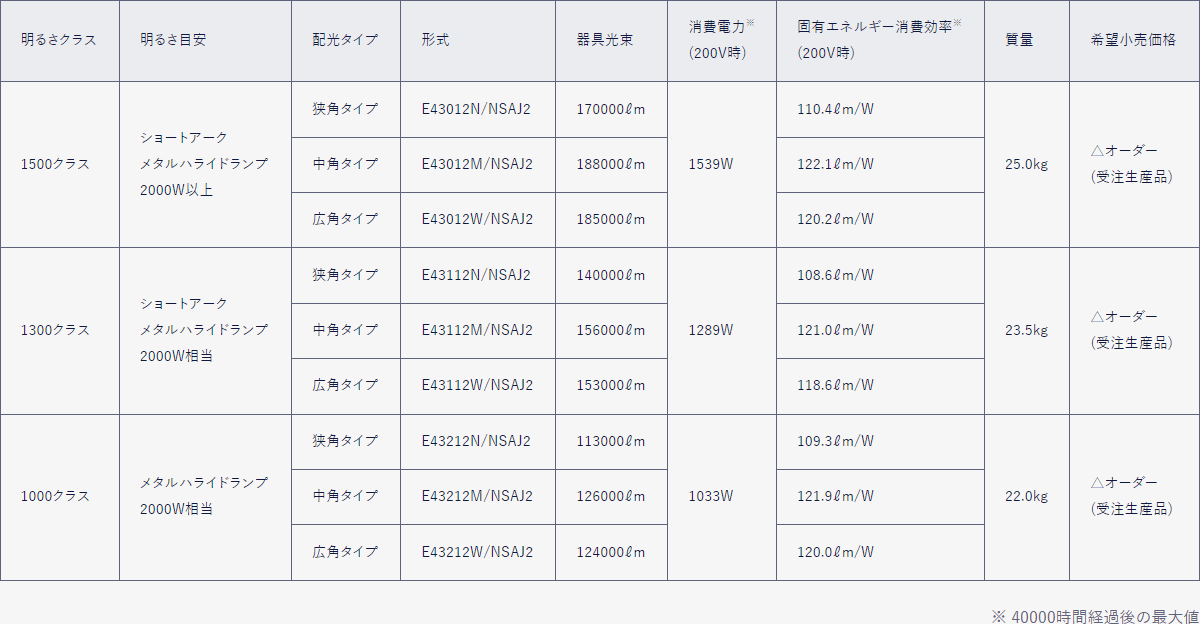

「レディオック フラッド アヴァン 光害対策形」1500クラス・1300クラス・1000クラス

「レディオック フラッド アヴァン 光害対策形」は、環境省が策定する光害対策ガイドライン(※1)で最も漏れ光を抑える「光環境類型 E1」に準拠しています。

この度ラインアップした高出力タイプは業界最高レベル(※2)の器具光束188000ℓmと漏れ光対策を両立し、高出力化により設置台数を削減でき、均斉度の高い照明設計を可能にした優れた配光性能で、大規模屋外スポーツ施設照明に適したLED投光器です。

独自の配光設計技術により、前方及び斜め前方方向からのまぶしさ(グレア)を抑え、施設利用者(プレイヤー)の良好な照明環境を提供します。

ラインアップは明るさクラスが3種類(ショートアークメタルハライドランプ(※3)2000W以上相当の明るさの1500クラス・ショートアークメタルハライドランプ2000W相当の1300クラス・メタルハライドランプ2000W相当の1000クラス)、配光タイプは3種類(狭角・中角・広角)の計9種類。

ハイビジョン撮影に対応可能な高い演色性(Ra80)、DALI制御や重耐塩仕様の標準対応など充実の機能です。

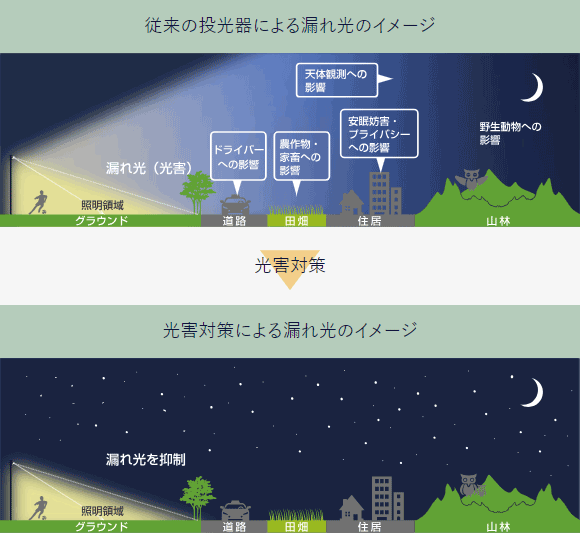

光害対策による漏れ光低減イメージ

この度の高出力タイプのラインアップで、「レディオック フラッド アヴァン 光害対策形」は中規模屋外競技場向けの400クラス(メタルハライドランプ1000W相当)から、大規模競技場向けの1500クラスまでの5つの明るさを揃えました。

さまざまな規模の屋外スポーツ施設で周辺環境への漏れ光を大幅に抑え、快適な競技をサポートする良好な照明環境を提供してまいります。

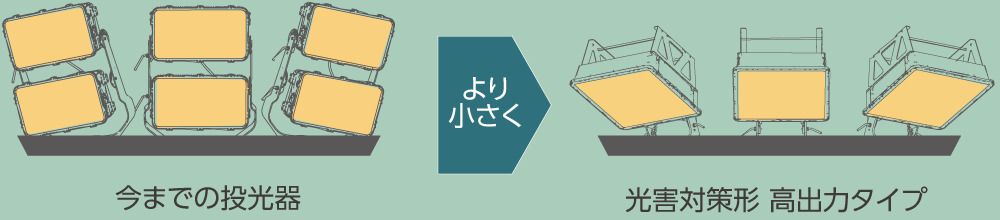

競技中のまぶしさを感じる面をより小さくした新設計

※1 環境省「光害対策ガイドライン」令和3年3月改訂版(参考資料 P.3)

※2 1500クラス 中角において(2024年4月時 当社調べ)

※3 ショートアークメタルハライドランプ：HIDランプ(高輝度放電ランプ、High Intensity Discharge Lamp)の一種。高出力のメタルハライドランプ。

主な特長

光環境類型 E1に全機種で準拠

環境省策定の光害対策ガイドラインの「光環境類型 E1」の基準を達成。

上方向への漏れ光を抑制した独自の配光設計。

照明による施設周辺への環境影響を大幅に抑えます。

業界最高レベルの高出力投光器で設置台数の削減に貢献

1500クラスで器具光束188000ℓm、業界最高レベル※2の高出力を達成。

設置台数を削減しても照度均斉度の高い照明環境を提供します。

DALI制御方式に標準対応

DALI制御を標準搭載。

1台ずつ個別制御が可能なため、用途に合わせた細かな照明制御が可能。

また、無線制御システム「Wi-CONNECTY(ワイ コネクティ)」との組合せにより、制御信号の無線化も可能です。

DMX制御は特注にて対応可能です。

全機種が重耐塩仕様

海岸線から300m以内の施設にも使用可能な重耐塩仕様のLED投光器です。(常時海水飛沫がかかる場所、海水中に没する場所は除く)

初期照度補正機能付

設計照度を上回る設置初期の過剰な明るさを抑え、一定の明るさを維持する初期照度機能を標準搭載。

無駄な電力を削減し、更なる省エネルギー化に貢献します。

主な仕様

共通仕様

定格入力電圧：200～254V対応

定格周波数：50/60Hz共用

本体：アルミダイカスト(ポリエステル塗装)

仕上色：ブラック(重耐塩仕様)

前面カバー：ポリカーボネート

アーム：鋼材(溶融亜鉛めっき)

光源色：昼白色(5000K)

平均演色評価数：Ra80

耐雷サージ：15kV(コモンモード)

保護等級：IP65

使用温度範囲：-20℃～+35℃

光束維持時間：40000時間(光束維持率95％)

落下防止ワイヤ付属

寸法図　※単位：mm

本体

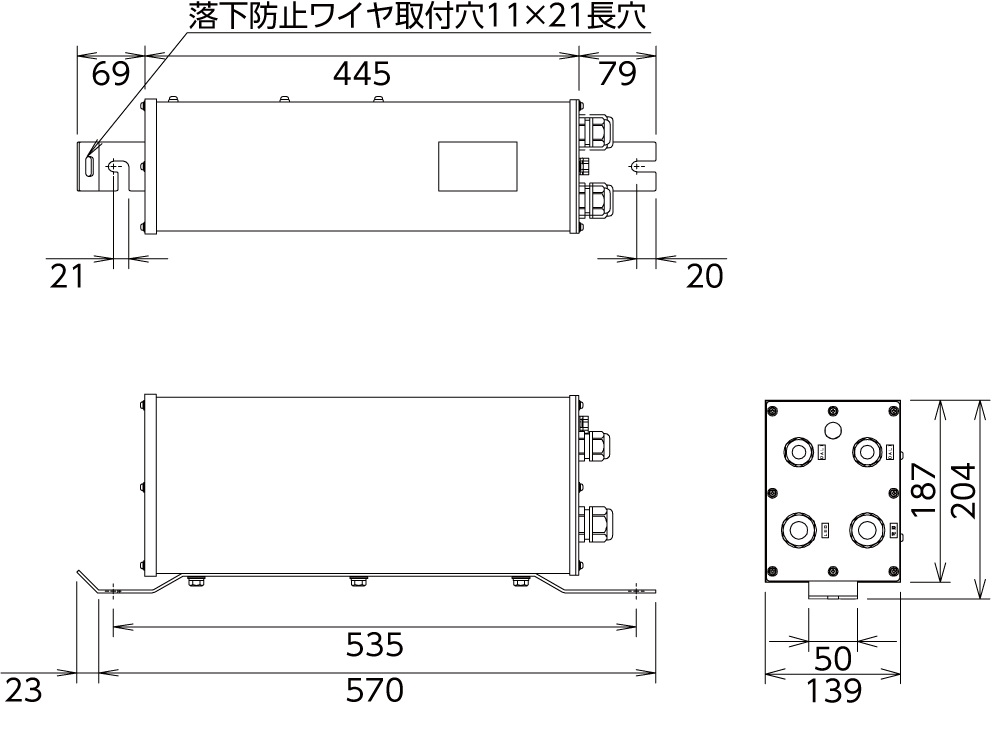

電源ユニット(質量：9.1kg)

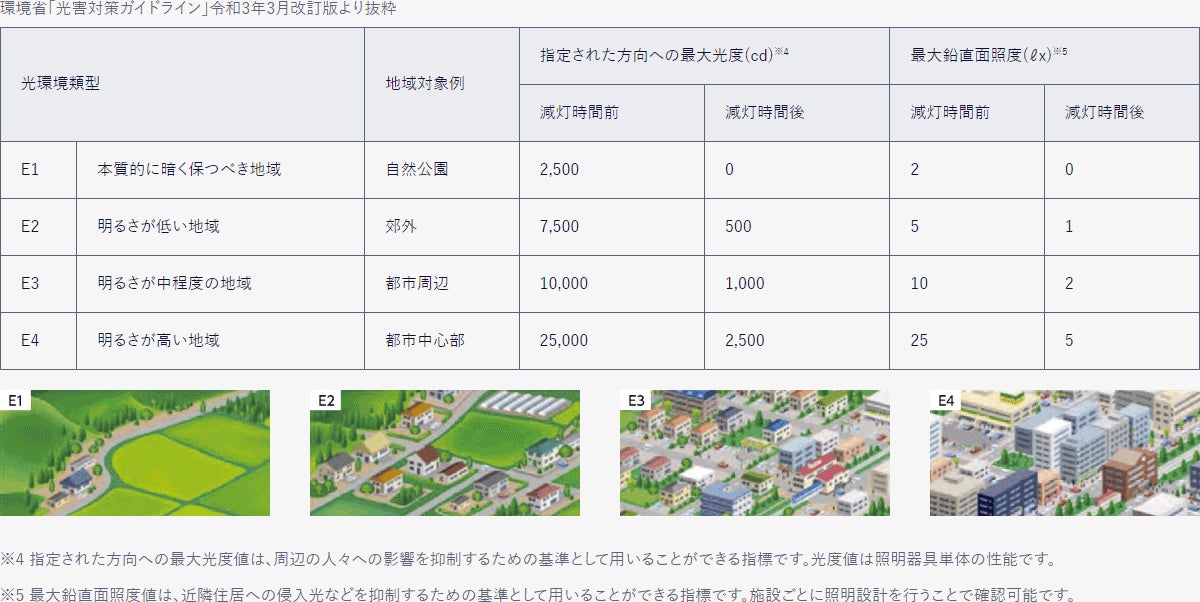

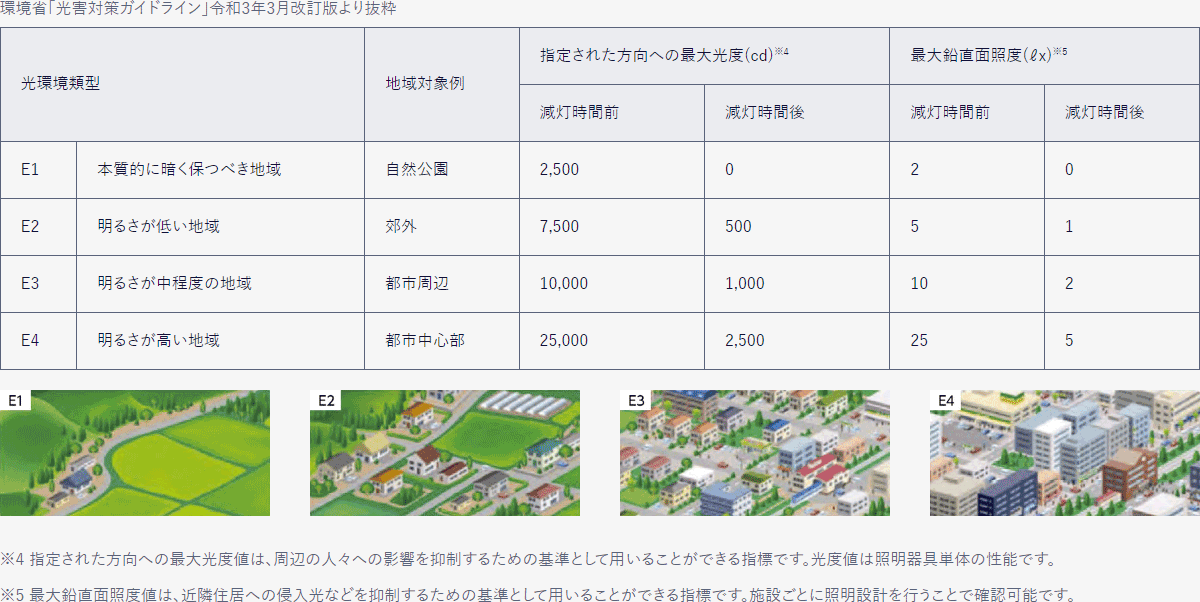

参考資料

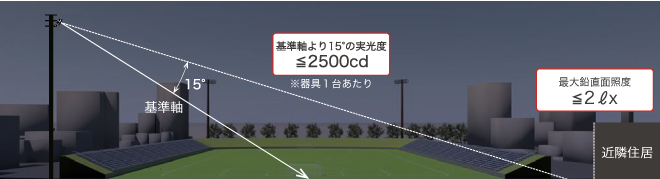

断面説明図 ※基準軸(器具中心)より上方15°の実光度を2500cd以下に設定しています。

関連情報

LEDioc FLOOD AVANT(レディオック フラッド アヴァン) 光害対策形

https://www.iwasaki.co.jp/lighting/flood/avant_light_pollution/

※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合があります。

※商品改良のため、仕様・外観を予告無しに変更することがあります。

※光束維持時間は設計値であり、その値を保証するものではありません。

※特性値は周囲温度25℃時の値です。周囲温度により特性値は変わります。
