ヨコオとして最も背が低い嵌合高さ1mmのスプリングコネクターを開発
～スプリングとピンを一体化することで、嵌合高さ1mmを実現、封止性と堅牢性を備えた小型スプリングコネクターでウエアラブル端末に貢献～

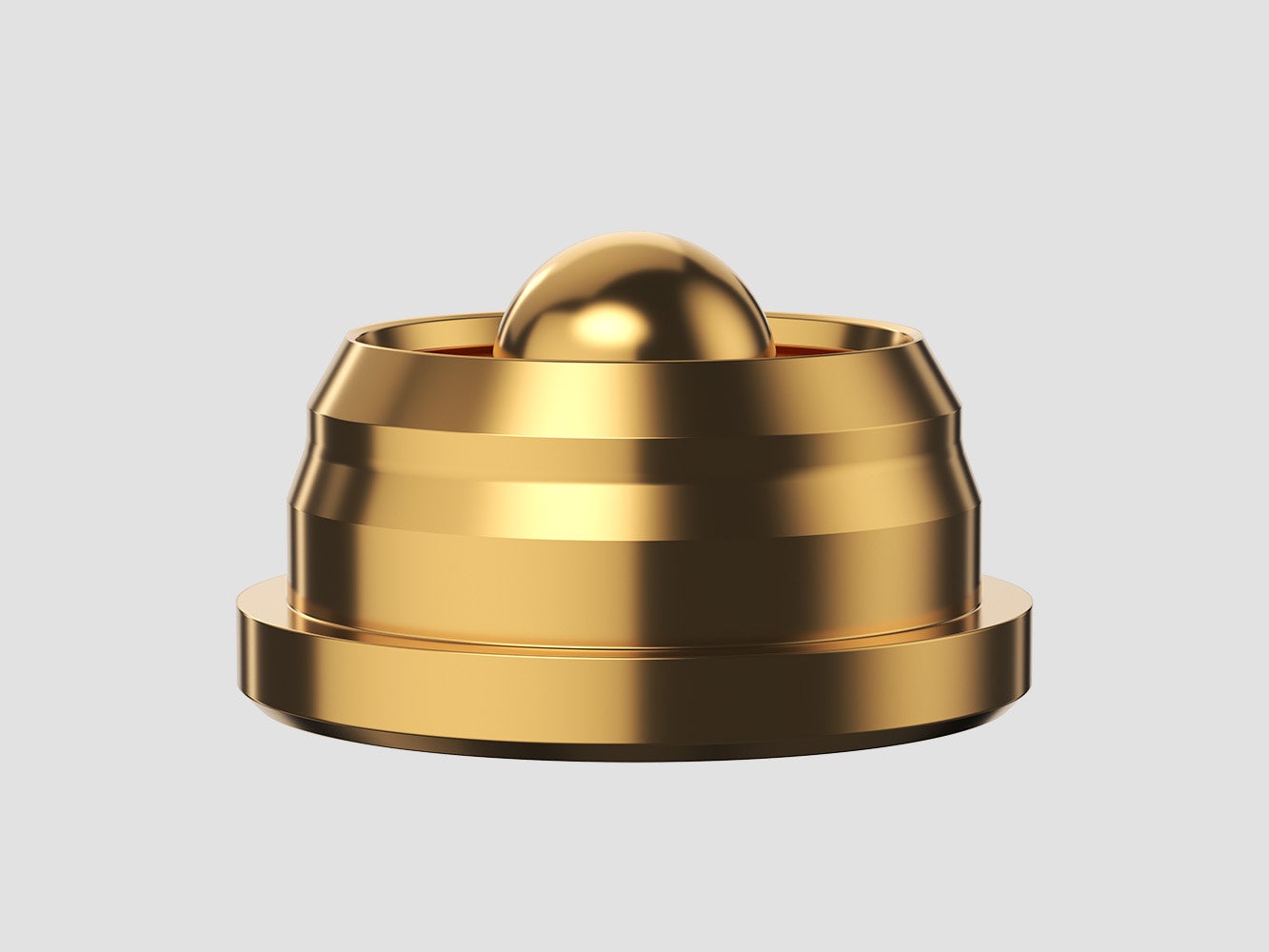

従来比約30％に低背化した嵌合高さ1mmのスプリングコネクター
通常のスプリングコネクターはスプリング、ピン、チューブの3点の部品で構成されており、ピンが押しこまれるとチューブの内面に押し付けられ、ピンからチューブを経由し通電させています。
しかし、ピンの直径と比較してピンの高さを極端に低くしていくと、チューブ内部でピンが引っ掛かるスタック現象が起きやすくなってしまいます。またその現象を避けようとピンの直径を細くすると、ピンをチューブの内面に押し付けられることができず、スプリングに通電してしまい、ばね焼けが発生するなど、別の不具合リスクが高まります。
本製品は、スプリングとピンの二つの部品を一体化することで、嵌合高さ1mmにしながらも、スタックしない形状を実現します。さらにスプリングとピンが同一素材になることで導電性が高まり、通電しやすくなることで、ばね焼けを防ぐだけではなく、許容電流も0.5Aから、2Aに向上させています。
この構造は特許申請中です。
スプリングコネクターは、板ばねタイプのコネクターと比較して、封止性が優れています。そのため、製品化した際の防水性に寄与しやすく、高い堅牢性も実現できます。これらの特性から、ワイヤレスイヤホンのように多様な環境で使用されるウエアラブル端末向けのニーズが高くなっています。
今回開発した、「嵌合高さ1mmのスプリングコネクター」は、従来品の最小サイズである高さ1.5mmと比較し約30％の低背化を実現しており、ウエアラブル端末の小型化に貢献できる製品だと考えています。
ヨコオはこれからも、100年以上の歴史の中で培ってきたコア技術を生かし、電子機器の更なる進化に貢献してまいります。
＜参考資料＞
■製品概要
項目 | スペック |
製品名 | スプリングコネクター |
極数 | 1 |
嵌合高さ | 1mm |
使用高さ範囲(参考) | 0.95～1.05mm |
電流値 | 2A |

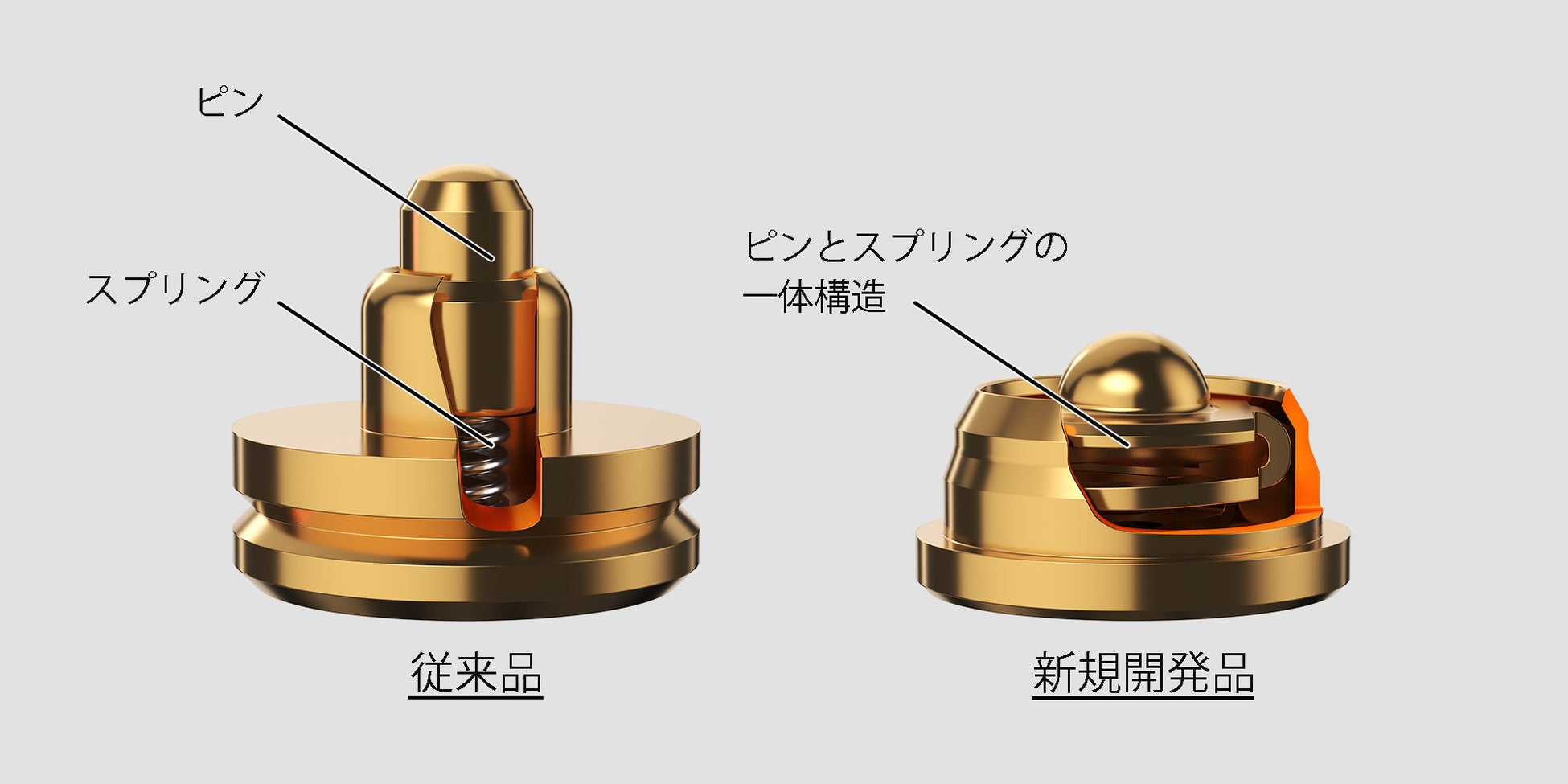

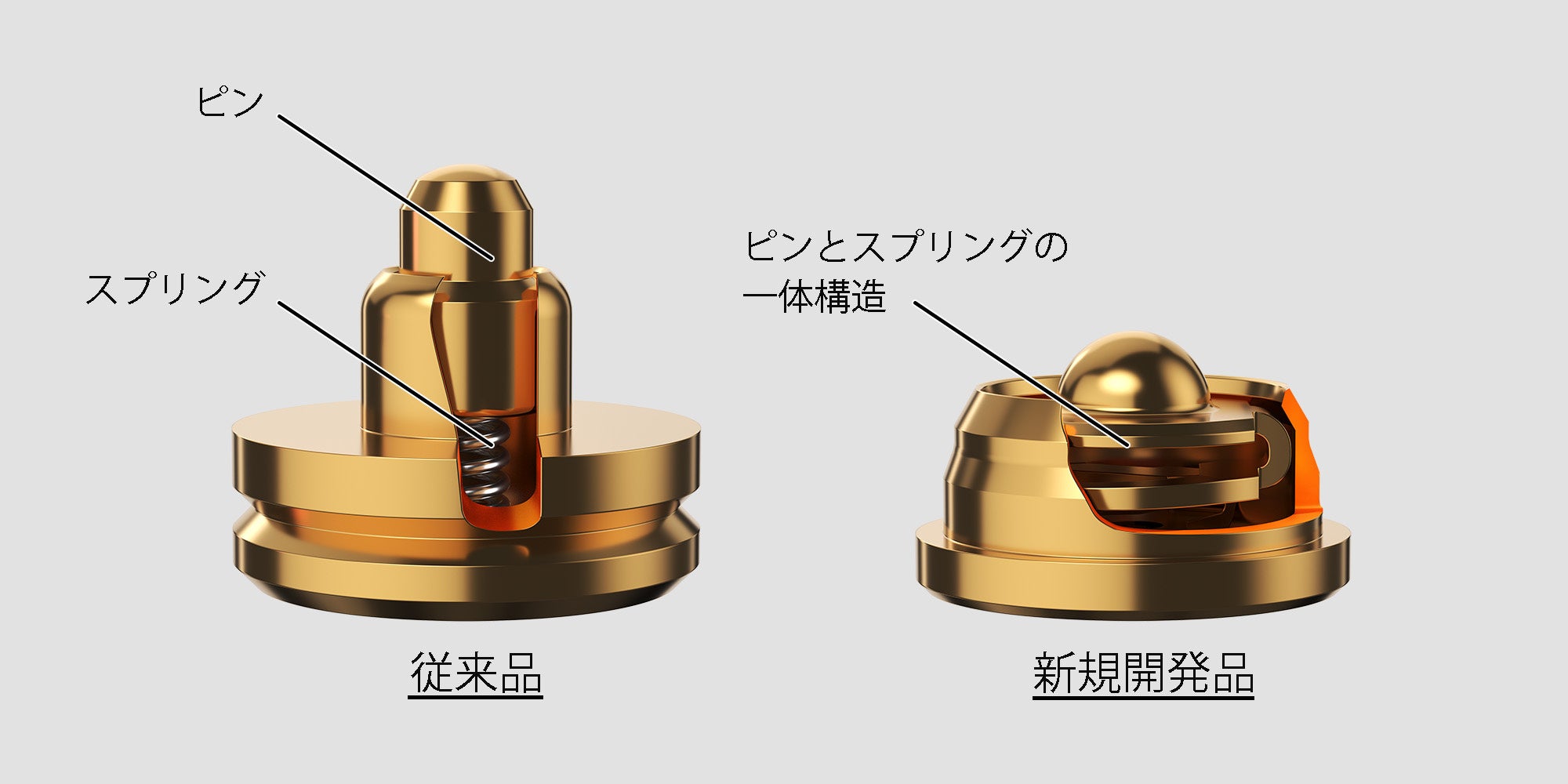

■従来品との比較（一部断面）
