光学トラッキング式3Dスキャンシステム「TRACKSCAN-Pシリーズ」を6/13より発売開始

CMM測定可能なマーカーレス3Dスキャンシステム

SCANTECHの日本正規代理店であるAPPLE TREE株式会社(所在地：大阪府大阪市/代表取締役社長:朴秀明)は光学トラッキング方式の3Dスキャンシステム「TRACKSCAN-Pシリーズ」の販売を2023年6月13日（火）に開始いたしました。本製品はハンディー型3Dスキャナーと光学式トラッカーで構成され、マーカーレスで高精度3Dデータを取得できます。

■光学トラッキング式3Dスキャンシステム「TRACKSCAN-Pシリーズ」：https://3d-scantech.jp/trackscan-p/

本製品は検査や寸法測定、リバースエンジニアリングなど、三次元測定が必要なさまざまな用途に対応できます。以下の3つのスキャンモードを瞬時に切り替えることが可能です。

・最大260万点/秒の高速スキャンモード：大型の対象物でも素早くスキャン可能

・最大解像度0.020mmの高解像度スキャンモード：細かい部分や表面の質感も鮮明に再現

・ディープホールスキャンモード：深穴や穴ピッチなど通常では難しい深さや間隔の計測も可能

さらに、プローブ(T-Probe)を活用することで、ワークのエッジ、円、スロットなどの特徴を高精度で取得できます。TRACKSCAN-Pの特徴は以下の通りです。

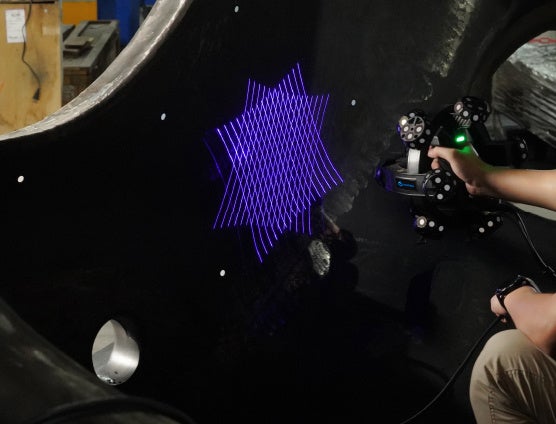

粉末スプレーなしで黒い物や光沢物もスキャン

光源にブルーレーザーを採用しており、外部の光や熱などの影響（干渉）を受けにくいという特性を持っているため、反射率が低い黒色や光沢のある素材に対しても、粉末スプレーを使用することなくスキャンができます。また、屋外や工場内など、直射日光や熱変動が激しい環境下でも正確な計測を実現します。

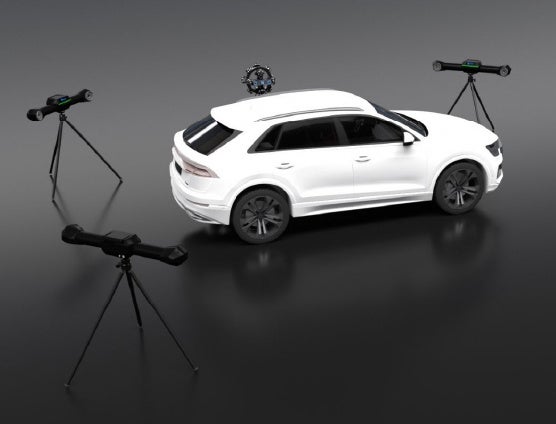

最大16mまで広がる3Dスキャン空間

M-TRACK光学式トラッカーが搭載されており、このトラッカーを増設することで、測定範囲を最大約16mまで拡張可能です。そのため、自動車や航空機、船舶などの大型の対象物に対してもスムーズにスキャンが可能です。

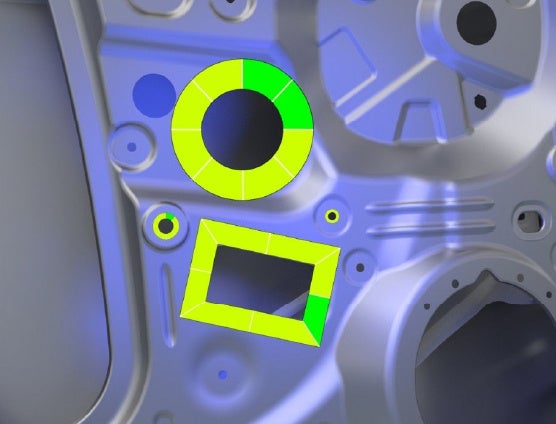

穴の形状を自動抽出

補助光モジュール「i-hole」を取り付けることで、画像内の境界線を高精度で検出します。また、照明が均一化され、穴の形状を正確に抽出することが可能となります。この機能は、板金部品の精密測定など、さまざまな用途に利用できます。

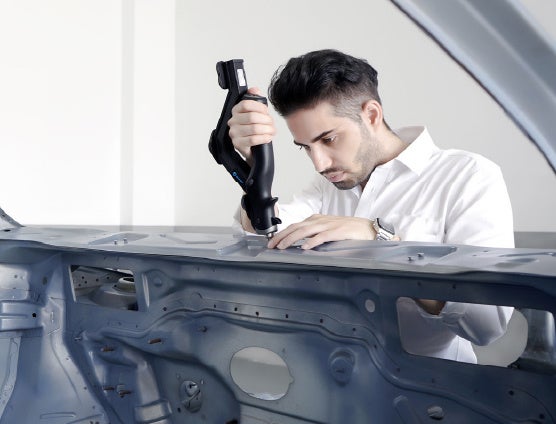

狭い場所でも3D測定可能

本製品に付属のポータブルCMM測定装置「T-Probe」を対象物の表面に直接当てるだけで高精度な形状データ(最高精度0.030mm)を取得できます。深穴や円形、スロットなどの狭いエリアも測定可能で、検査や寸法測定などの幅広い用途に対応します。

TRACKASCAN-Pシリーズの詳細はこちら

https://3d-scantech.jp/trackscan-p/

TRACKSCAN-Pシリーズのカタログダウンロードはこちら

https://apple-tree.co.jp/catalog/

TRACKASCAN-Pシリーズに関するお問い合わせはこちら

https://3d-scantech.jp/contact/

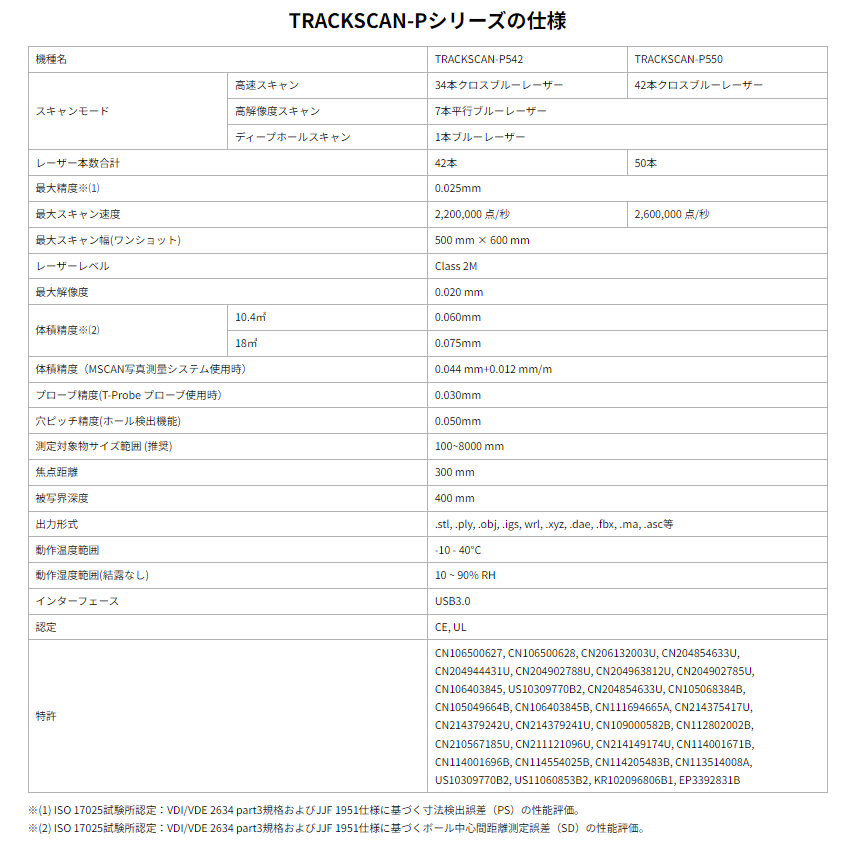

TRACKSCAN-Pシリーズのスペック
