AVMATRIX リクロック搭載12G-SDI 2分配器 2022年7月22日（金）より 発売開始！
[型番:SD1121-12G]
株式会社エーディテクノ（東京都新宿区）は、 MATRIX ELECTRONIC TECHNOLOGY社（以下､AVMATRIX）の12G-SDIシリーズからリクロック搭載12G-SDI 2分配器［型番：SD1121-12G］を2022年7月22日（金）より発売開始いたします。
AVMATRIX特設サイト：https://avmatrixjp.net/
［SD1121-12G］：https://avmatrixjp.net/product/distributor/sd1121-12g

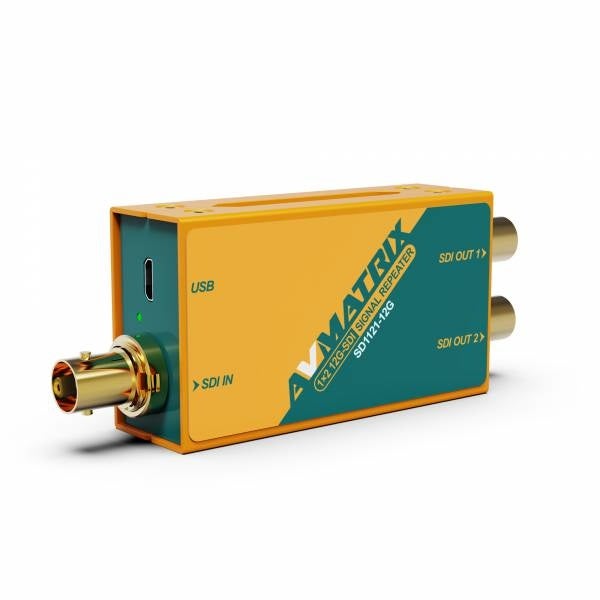

リクロック搭載12G-SDI 2分配器は、入力された12G-SDI信号を2分配出力する分配器です。リクロック機能を搭載し12G-SDIで最長80mまでのケーブル補償に対応します。
入力信号はSMPTE規格に準拠した12G-SDIまでの信号に対応するほか、DVB-ASIにも対応します。 また、入力信号に重畳されるタイムコードデータやエンベデッドオーディオデータは、すべての出力端子にそれぞれ分配出力されます。
SDI入力端子側のリクロック機能により、入力された信号はイコライズ処理でジッターを取り除き、ケーブル伝送中に減衰したSDI信号を12G-SDIで最長80m※1) まで自動補償し、正常な状態で受信することが可能です。また、SDI出力端子側にはドライバチップを搭載。入力側でクリーンに処理されたSDI信号をドライバチップによりクロック補正とリタイミングされた状態で出力されます。
電源入力はDC5V/1Aに対応。付属のUSB ACアダプターのほか、市販のUSB 5V/1A以上でのMicro USB給電にも対応します。
筐体に取付可能な専用マウントブラケットが標準で付属。専用マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。
AVMATRIX 12G-SDIシリーズは、12G-SDIにて安定した信号品質が必要となる医療設備、放送局やライブ会場はもちろんのこと、イベント会場、スタジオ、工場など様々な現場のソリューションにご利用いただけます。
<特長>
■12G/6G/3G/HD/SD-SDI マルチフォーマット対応
■DVB-ASI信号対応
■タイムコード/エンベデッドオーディオ対応
■1入力2分配出力
■リクロック&イコライザ機能搭載と入力信号のケーブル補償機能
12G-SDI 80m
■USB給電対応（USB ACアダプター付属）
■専用マウントブラケット標準付属

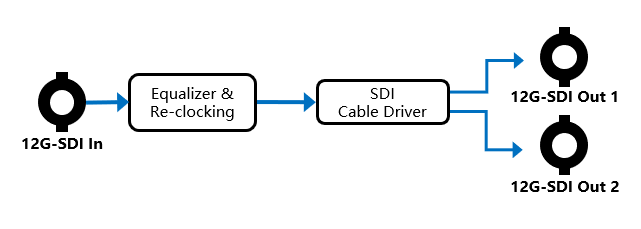

<ブロックダイアグラム>

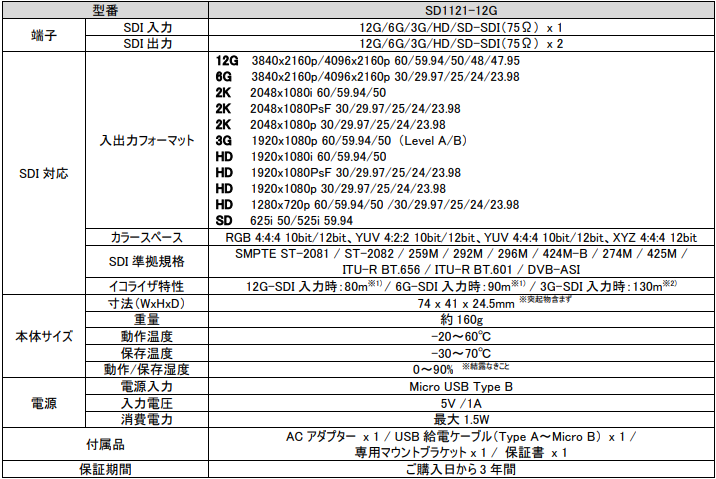

<製品仕様>
※2)ベルデン社製1694A規格相当の同軸ケーブルを使用した場合のカラーバーテスト参考値です。実際の運用環境ではケーブルや温度環境、機器同士の相性や個体差などの影響により変動する場合があります。※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※画像は全てイメージです。
［ホームページ］：https://www.ad-techno.com
＜株式会社エーディテクノについて＞
株式会社エーディテクノは、液晶ディスプレイ、映像信号変換器、映像伝送ケーブルなどの「表示」や「接続」に係わる画像信号処理装置の開発・製造を得意とした業務用映像機器メーカーです。1997年の創立以来、「利便性」「快適性」「品質」を追求し、国内のニーズに合わせた映像ソリューション製品を多数、世の中に提供し続けてきました。2015年には、お客様のニーズによりお応えできる製品展開を目的に製品開発・製造の拠点を台湾に設立。主力製品である小型液晶ディスプレイは、放送・教育・監視・医療・FAに至るまで、今やあらゆるビジネス現場で採用されています。また、日本メーカーならではの品質や特色を持った製品展開が注目され、近年ではドイツ、イギリス、フランスを始めとするヨーロッパから、中東、アジアまで、世界中に製品を出荷しています。世界中の昼夜の違う国に、市場ニーズに合わせたユーザー目線の製品を届けることを使命に、人々の生活と文化の水準向上に貢献し豊かな未来社会を目指します。
＜MATRIX ELECTRONIC TECHNOLOGY社について＞
MATRIX ELECTRONIC TECHNOLOGY社（AVMATRIX）は、FPGA設計開発経験豊富なエンジニア集団を有した映像システム機器メーカーです。主に、ビデオスイッチャー、コンバーター、マルチビューワー、光延長器、信号分配器、マトリックススイッチャーなどのプロAVデバイスを開発製造しておりFPGA単体論理設計、装置組込み、基板設計、評価、ソフトウェア開発、製造まで一貫した社内コントロール下にて行うことで高い価格競争力で製品提供が可能となっております。今日では北米、ヨーロッパをはじめ南米、中東、アジアなど全世界での販売網を構築し、放送、ビデオ会議、デジタル医療、監視、教育、産業、その他のビデオアプリケーションなど様々な場所やシーンで幅広く利用されています。
