5G(Sub6)基地局向け低歪み、高利得LNA「NT1189」生産開始
~受信感度改善及び向上に貢献~
日清紡マイクロデバイス株式会社(代表取締役社長:田路 悟)は、5G(Sub6)基地局に向けてLNA(ローノイズアンプ)、NT1189の生産を2022年11月より開始します。
NT1189は、5G(Sub6)基地局向けLNAです。低歪みと高利得特性の両立、及び低NF(雑音指数)特性で受信感度の改善及び向上に貢献します。外部回路の変更により、3.3GHz~5.0GHzの広帯域対応が可能です。また、小型薄型パッケージの採用により、搭載員数の多い基地局において、実装面積の削減にも貢献します。
情報化社会を支えるDX(デジタルトランスフォーメーション)の普及には、5G通信網を利用した高速大容量ネットワークの構築が欠かせない状況となっております。
日清紡マイクロデバイスは、この情報化社会を支える5G通信網の安定性を高める為、5G基地局向けに高性能LNA製品をリリース致します。
アプリケーション及び使用例
1.アプリケーション
5G 基地局(マクロセル、スモールセル)、CPE(Customer Premises Equipment)
ローカル5G、DAS (Distributed Antenna System)
2.アプリケーション例
低歪み特性(OIP3 = +37dBm Typ.)により、受信時に強入力妨害波の軽減を実現します。
5G(Sub6)のn77/78、n79バンドにおいて、21dB~26dBの高利得特性、及び帯域内の0.48dB~0.63dBの低NFを達成することにより、スモールセルなど基地局の受信感度の改善及び向上に貢献します。
2.小型薄型パッケージに搭載
搭載員数の多い基地局に最適な、小型薄型の1.6 x 1.6 x 0.397mmリードレスパッケージに搭載。
実装面積の削減に貢献します。
主な仕様(詳細はデータシート参照下さい)
※2022年11月現在の消費税率に基づいて金額を表示しています。
製品詳細は以下ページをご覧ください。
https://www.nisshinbo-microdevices.co.jp/ja/products/low-noise-amplifier/spec/?product=nt1189gdae3s
製 品 写 真
お問い合わせ先
日清紡マイクロデバイス株式会社
東京都中央区日本橋横山町3番10号
URL:https://www.nisshinbo-microdevices.co.jp/
(メディアのお問い合わせ)
コーポレート統括本部 管理本部 総務部 総務課
電話:03-5642-8222(直通)
(お客様のお問い合わせ)
電子デバイス事業統括本部 営業本部 営業統括部 営業企画課
電話:03-6892-1514(直通)
情報化社会を支えるDX(デジタルトランスフォーメーション)の普及には、5G通信網を利用した高速大容量ネットワークの構築が欠かせない状況となっております。
日清紡マイクロデバイスは、この情報化社会を支える5G通信網の安定性を高める為、5G基地局向けに高性能LNA製品をリリース致します。
アプリケーション及び使用例
1.アプリケーション
5G 基地局(マクロセル、スモールセル)、CPE(Customer Premises Equipment)
ローカル5G、DAS (Distributed Antenna System)

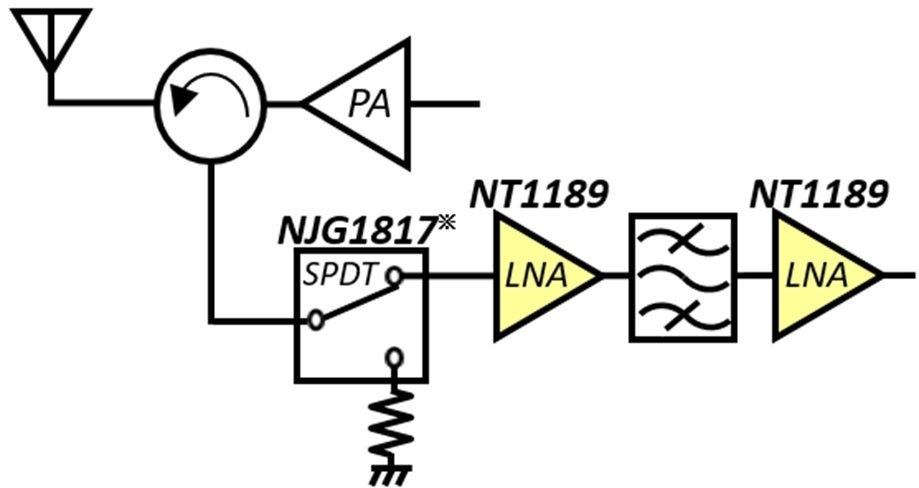

2.アプリケーション例
※NJG1817は5G(Sub-6)基地局など、大電力仕様が必要とされる機器に最適なSPDT スイッチです。
特 長
1. 低歪み、高利得の両立及び低NFの実現低歪み特性(OIP3 = +37dBm Typ.)により、受信時に強入力妨害波の軽減を実現します。
5G(Sub6)のn77/78、n79バンドにおいて、21dB~26dBの高利得特性、及び帯域内の0.48dB~0.63dBの低NFを達成することにより、スモールセルなど基地局の受信感度の改善及び向上に貢献します。
2.小型薄型パッケージに搭載
搭載員数の多い基地局に最適な、小型薄型の1.6 x 1.6 x 0.397mmリードレスパッケージに搭載。
実装面積の削減に貢献します。
主な仕様(詳細はデータシート参照下さい)
項目 | NT1189 |
パッケージ | 1.6 x 1.6 x 0.397mm |
電源電圧 | 3.3V ~ 5.5V |
動作電流(消費電流) | 50mA Typ. |
対応周波数 | 3.3GHz ~ 5.0GHz |
小信号利得(Gain) | 26dB Typ. @ n77/78 21dB Typ. @ n79 |
雑音指数(NF) | 0.48dB Typ. @ n77/78 0.63dB Typ. @ n79 |
低歪み(OIP3) | +37dBm Typ. |
サンプル価格 (1000個購入時の参考価格) |
165円(税込み) |
月産規模 | 200万個 |
製品詳細は以下ページをご覧ください。
https://www.nisshinbo-microdevices.co.jp/ja/products/low-noise-amplifier/spec/?product=nt1189gdae3s

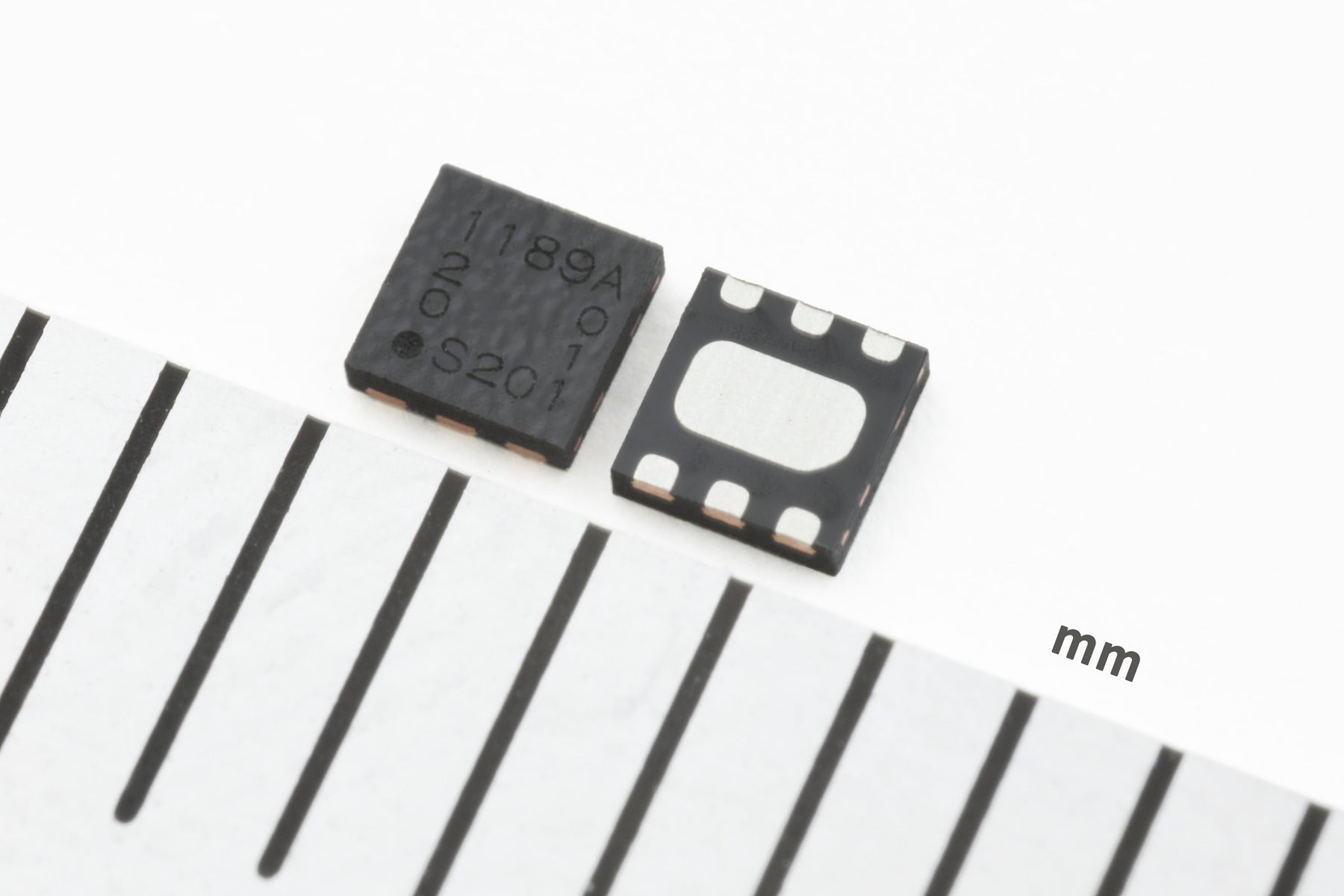

製 品 写 真
<DFN1616-6-GDパッケージ>
