産業機器・民生機器向け VFM制御 インダクタ内蔵・降圧DC/DCモジュール 「RM516/RM517シリーズ」発売
~ 複雑な配線引き回しが必要なく、置くだけ簡単・コンパクトな基板設計が可能 ~
日清紡マイクロデバイス株式会社(代表取締役社長:田路 悟)は、産業機器・民生機器向け VFM (Variable Frequency Modulation)制御 インダクタ内蔵・降圧DC/DCモジュールの「RM516/RM517シリーズ」を発売いたします。
昨今、製品の小型化により、電子部品を実装する基板面積の制約が厳しさを増しており、DC/DCコンバータの基板設計において配線引き回しには注意が必要です。また、限られた基板スペースにおいて推奨パターンを実現できないケースも想定されます。
「RM516/RM517シリーズ」は、最大出力電流100mA/300mAの降圧DC/DCコンバータICとインダクタを内蔵したモジュールです。2.4 x 3.0 x 0.8 (mm)と小型且つ薄型なQFN2430-8パッケージを採用しております。
必要な外付け部品はコンデンサ2つのみのため、複雑な配線引き回しが必要なく、置くだけ簡単・コンパクトな基板設計が可能となります。
出力電圧0.3 V ~ 1.2 V (0.1 V刻みで設定可能)、入力電圧1.8 V ~ 5.5 V、無負荷時の消費電流 Typ. 0.3 µAです。今後、ますます進んでいくと考えられる低電圧化の流れを超低消費で実現し、お客様のIoT機器の構築、電池長寿命化に貢献します。出力電流は、RM516シリーズは100 mA*1、RM517シリーズは300 mA*1となっています。
「RM516/RM517シリーズ」は、IC・インダクタ共に日清紡グループの工場にて生産をしており、10年間供給可能な状態を維持する「長期供給プログラム」の対象予定製品ですので、安心して長期間ご使用いただける製品となっております。
*1: 出力電流は、指定条件における参考値です。条件や外付け部品に依存します。
特 長

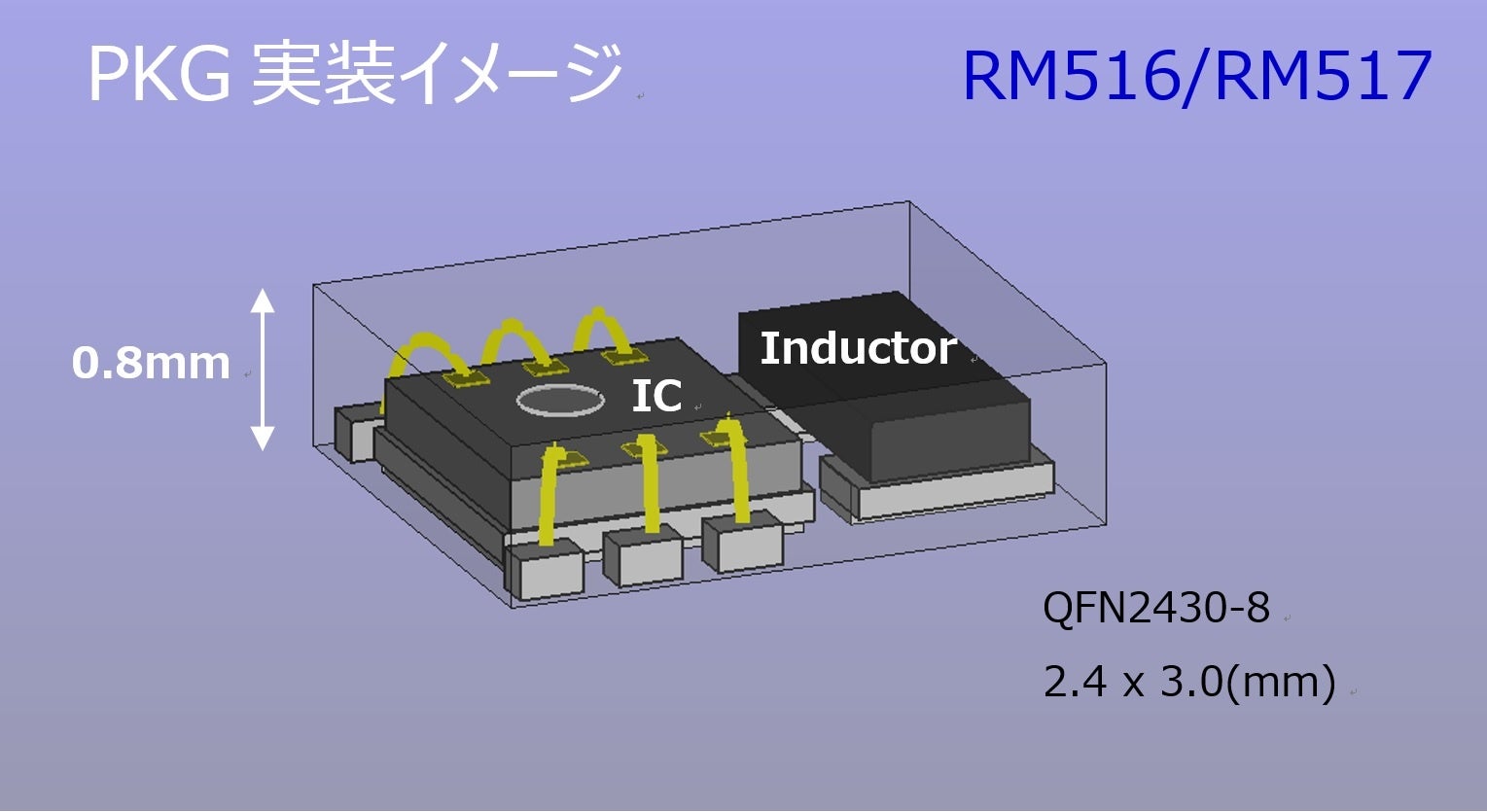

1.DC/DCコンバータICとインダクタをモジュール化
「RM516/RM517シリーズ」は、薄型インダクタを横に配置していることから、パッケージ高さ0.8(mm)という薄型化を実現し、高さ制限のある基板実装にも対応可能です。また、インダクタが内蔵されているため、入出力コンデンサをチップ近傍に任意に配置するだけで、基板設計が簡単にでき、インダクタ選定の手間とEOLの心配を減らすことでお客様の困りごとの解決に貢献いたします。

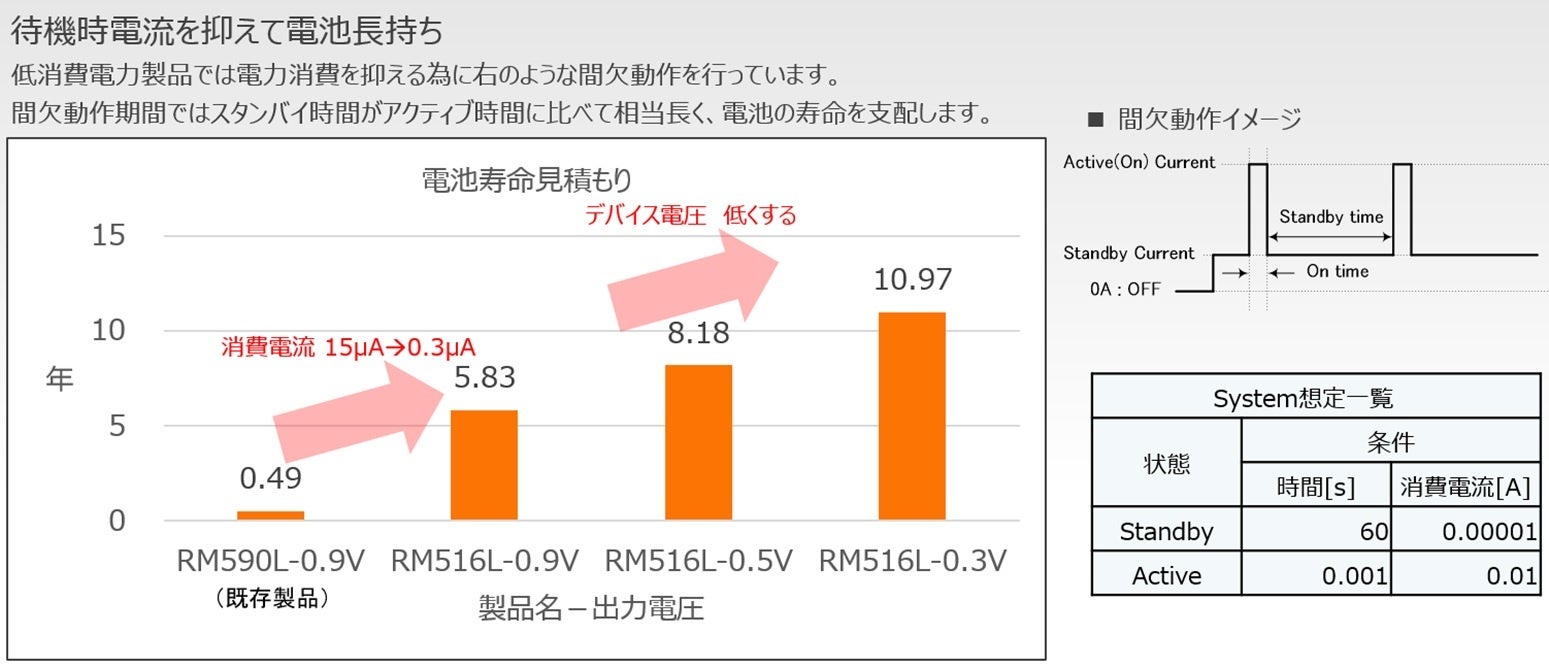

2.VFM制御による超低消費電流の実現
「RM516/RM517シリーズ」は、VFM制御により待機時の無効電力を削減し、トータル消費電力を低減することで、電池の長寿命化や電池サイズの小型化に貢献します。
製 品 写 真
主な仕様 (詳細はデータシート参照ください)
お問い合わせ先
日清紡マイクロデバイス株式会社
東京都中央区日本橋横山町3番10号
URL :https://www.nisshinbo-microdevices.co.jp/
メール:nisd_press_inquiry@nisshinbo.co.jp
(メディアのお問い合わせ)
コーポレート統括本部 管理本部 総務部 総務課
電話:03-5642-8222(直通)
(お客様のお問い合わせ)
電子デバイス事業統括本部 営業本部 営業統括部 営業企画課
電話:03-6892-1514(直通)
「RM516/RM517シリーズ」は、最大出力電流100mA/300mAの降圧DC/DCコンバータICとインダクタを内蔵したモジュールです。2.4 x 3.0 x 0.8 (mm)と小型且つ薄型なQFN2430-8パッケージを採用しております。
必要な外付け部品はコンデンサ2つのみのため、複雑な配線引き回しが必要なく、置くだけ簡単・コンパクトな基板設計が可能となります。
出力電圧0.3 V ~ 1.2 V (0.1 V刻みで設定可能)、入力電圧1.8 V ~ 5.5 V、無負荷時の消費電流 Typ. 0.3 µAです。今後、ますます進んでいくと考えられる低電圧化の流れを超低消費で実現し、お客様のIoT機器の構築、電池長寿命化に貢献します。出力電流は、RM516シリーズは100 mA*1、RM517シリーズは300 mA*1となっています。
「RM516/RM517シリーズ」は、IC・インダクタ共に日清紡グループの工場にて生産をしており、10年間供給可能な状態を維持する「長期供給プログラム」の対象予定製品ですので、安心して長期間ご使用いただける製品となっております。
*1: 出力電流は、指定条件における参考値です。条件や外付け部品に依存します。
製品名 | RM516 / RM517シリーズ |
パッケージ | QFN2430-8(2.4x3.0x0.8(mm)) |
サンプル価格 (1000個購入時の参考価格/税込※) |
RM516:330円 RM517:660円 |
サンプル受注開始 | 2022年11月24日 |
量産開始 | 2022年11月24日 |
月産規模 | 100万個 |
※2022年11月現在の消費税率に基づいて金額を表示しています
特 長
1.DC/DCコンバータICとインダクタをモジュール化
「RM516/RM517シリーズ」は、薄型インダクタを横に配置していることから、パッケージ高さ0.8(mm)という薄型化を実現し、高さ制限のある基板実装にも対応可能です。また、インダクタが内蔵されているため、入出力コンデンサをチップ近傍に任意に配置するだけで、基板設計が簡単にでき、インダクタ選定の手間とEOLの心配を減らすことでお客様の困りごとの解決に貢献いたします。
2.VFM制御による超低消費電流の実現
「RM516/RM517シリーズ」は、VFM制御により待機時の無効電力を削減し、トータル消費電力を低減することで、電池の長寿命化や電池サイズの小型化に貢献します。

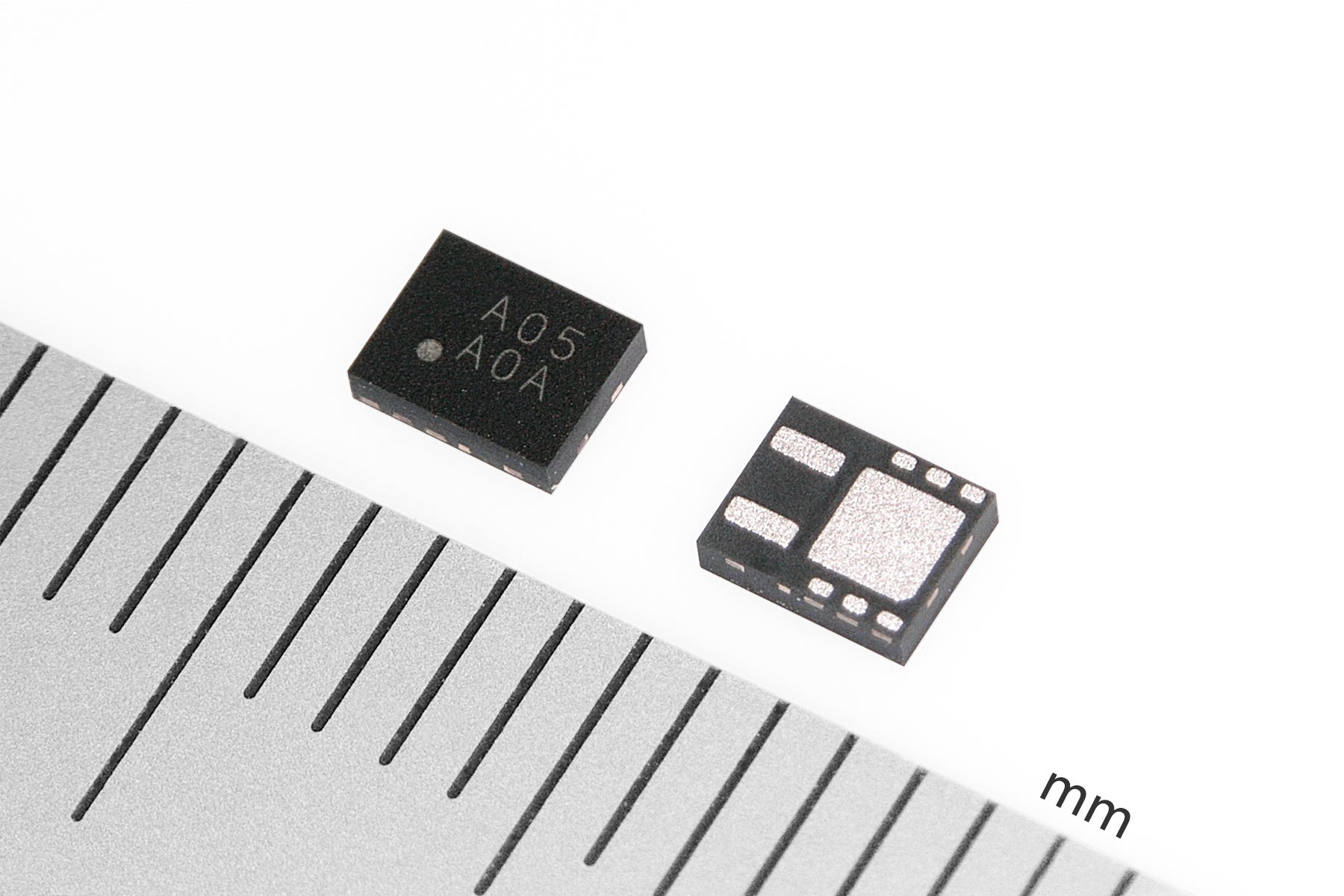

製 品 写 真
※画像はRM516シリーズで、開発中のため実際の製品と異なる場合があります
主な仕様 (詳細はデータシート参照ください)
項目 | RM516 / RM517シリーズ |
入力電圧範囲(Vin) | 1.8 V ~ 5.5 V (最大定格 6.5 V) |
出力電圧範囲(Vset) | 0.3 V ~ 1.2 V (0.1 V単位) |
動作静止電流 | 0.3 uA |
出力電圧精度 | ±18 mV |
動作温度範囲 | -40 ℃ ~ 85 ℃ |
搭載機能 | 低電圧誤動作防止回路、 オートディスチャージ機能、 ソフトスタート機能 等 |
パッケージ | QFN2430-8 (2.4×3.0×0.8mm) |
製品詳細は以下ページをご覧ください。
RM516シリーズ
https://www.nisshinbo-microdevices.co.jp/ja/products/dc-dc-switching-regulator/spec/?product=rm516
RM517シリーズ
https://www.nisshinbo-microdevices.co.jp/ja/products/dc-dc-switching-regulator/spec/?product=rm517
