ABERLINK社製、卓上3次元測定器を新規発売！
小型製品向けの、接触型3次元測定器『Fulcrum CMM』を新たに発売します。
株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、英国ABERLINK社の、卓上3次元測定器『Fulcrum CMM』を新たに販売開始しました。

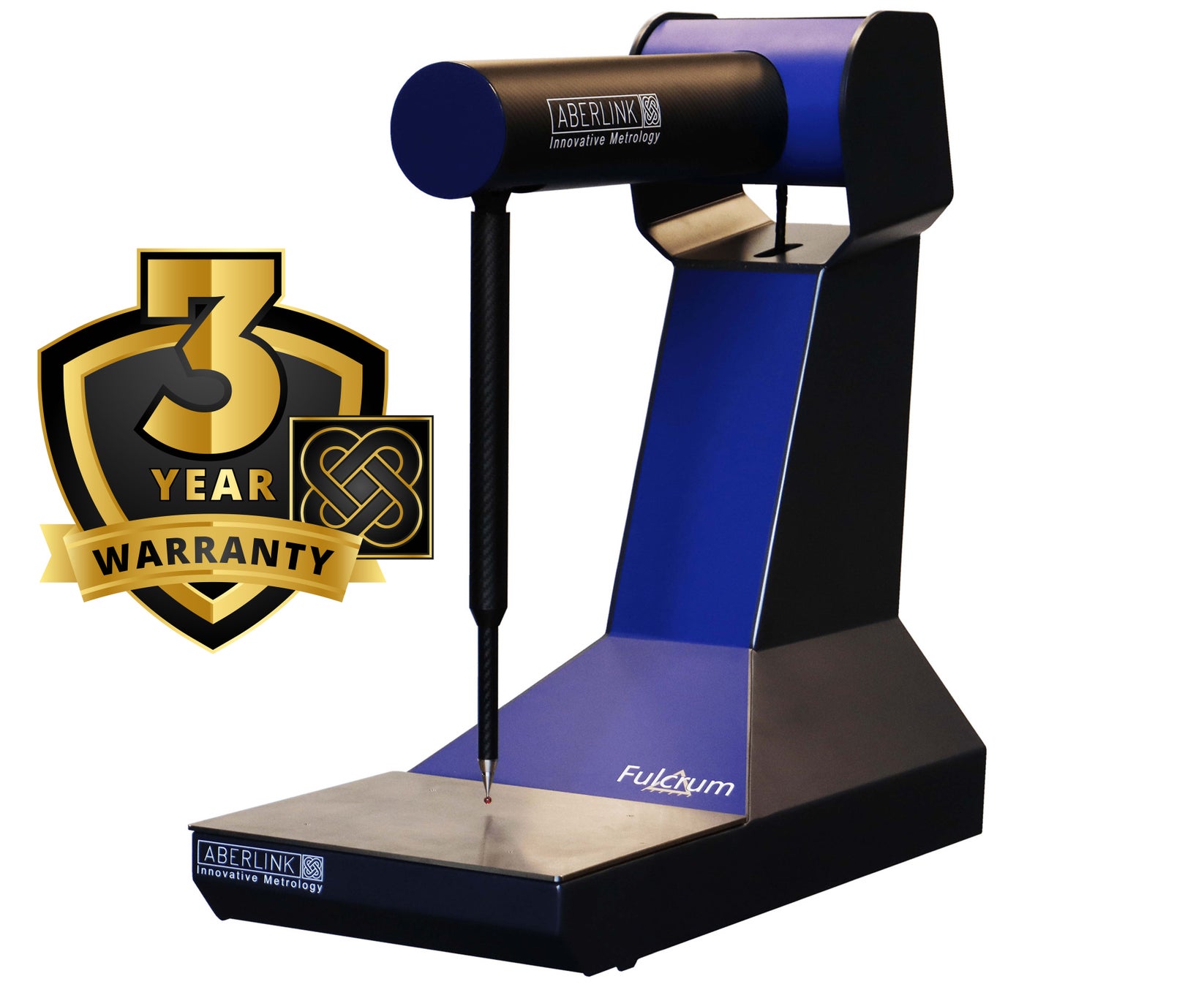

Fulcrum CMM の特徴
Fulcrum は革新的な手動 CMM です。3 つの回転軸設計を採用することで、スペース効率の高い卓上設計を実現し、作業現場の工作機械の近くで使用できます。
部品が機械から取り出される際に検査し、万一加工不具合があった場合、最終検査前のできるだけ早い機会に加工プロセスにフィードバックするように設計されています。
ソフトウェアは、シンプルなユーザーインターフェイスが開発され、豊富な機能を手動CMMで使いやすく設計されています。部品を手動でスキャンすると、寸法が自動的に表示されます。
また、オプションでSTEP入出力機能もあり、CADモデルと比較することも可能です。
直感的なソフトウェアと革新的な設計により、Fulcrum CMM の電源を入れてから数分以内に、操作経験がなくても部品を測定できます。初回検査、小ロット品質管理、CNCマシンの設定など、すぐに使用できる検査に最適なツールです。Fulcrum は、習得と使用が最も簡単なCMM です。
片手で測定

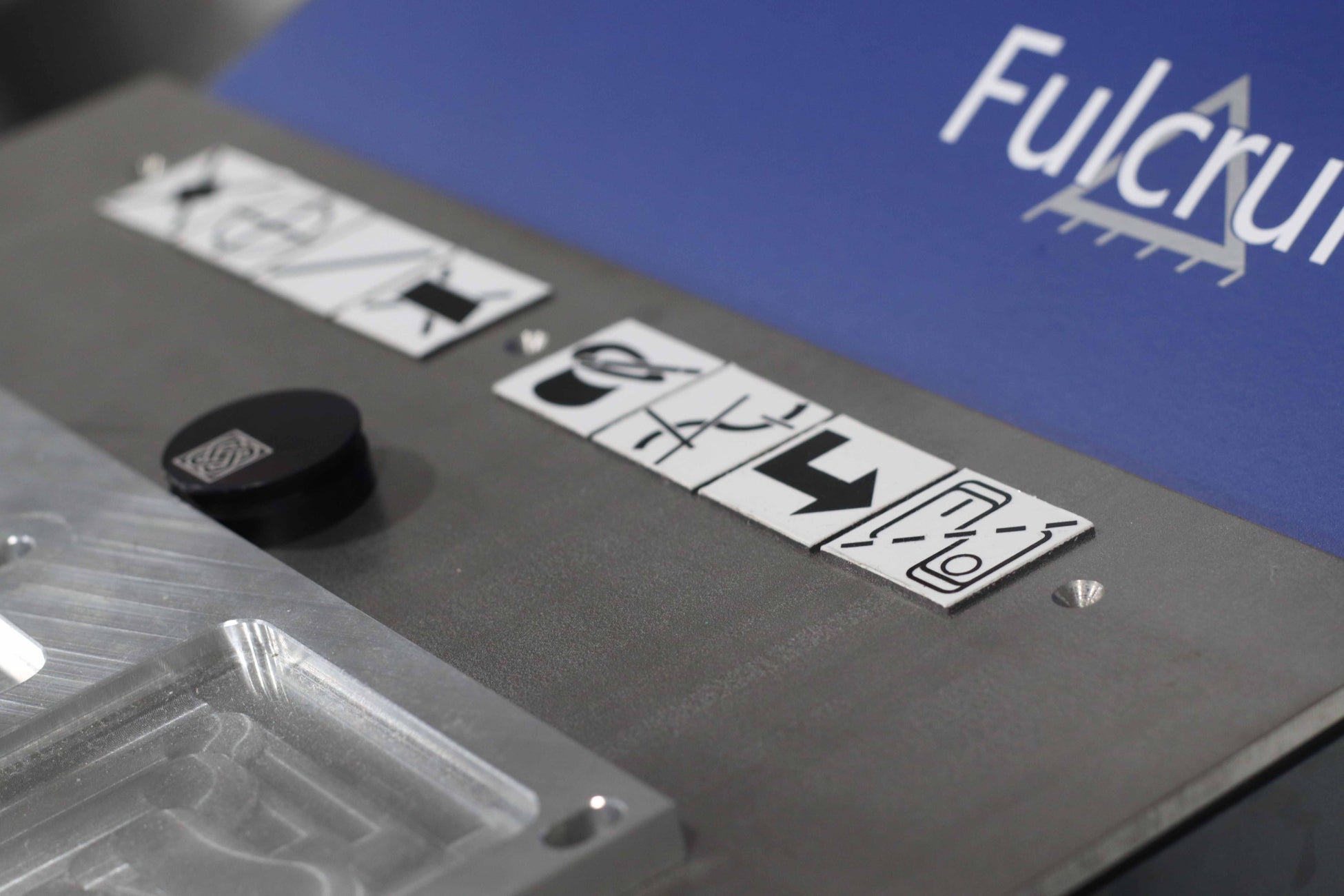

磁気ソフトメニューを使用すると、マウスを使用せずに機能をすばやく切り替えることができます。測定面のどこにでも配置できます。また、これらのソフトボタンを 『Aberlink Mk4』ソフトウェアで任意の機能を実行するようにプログラムすることもできます。
簡単に測定対象を固定

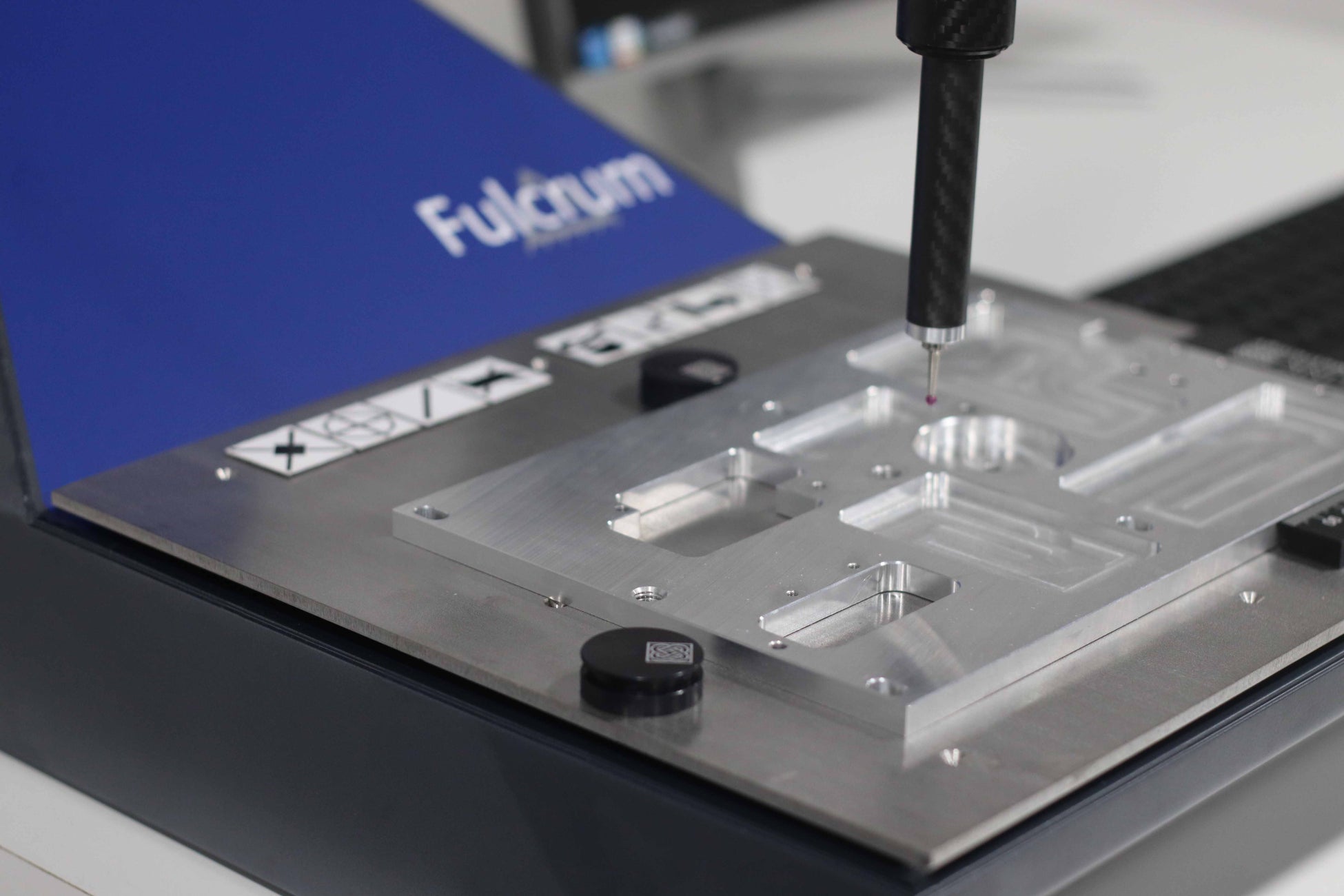

磁気固定具テンプレートを使用すると、すべてのポイントが正確に取得されることを確認して、部品をすばやく固定できます。
測定用ソフトウェアも完備

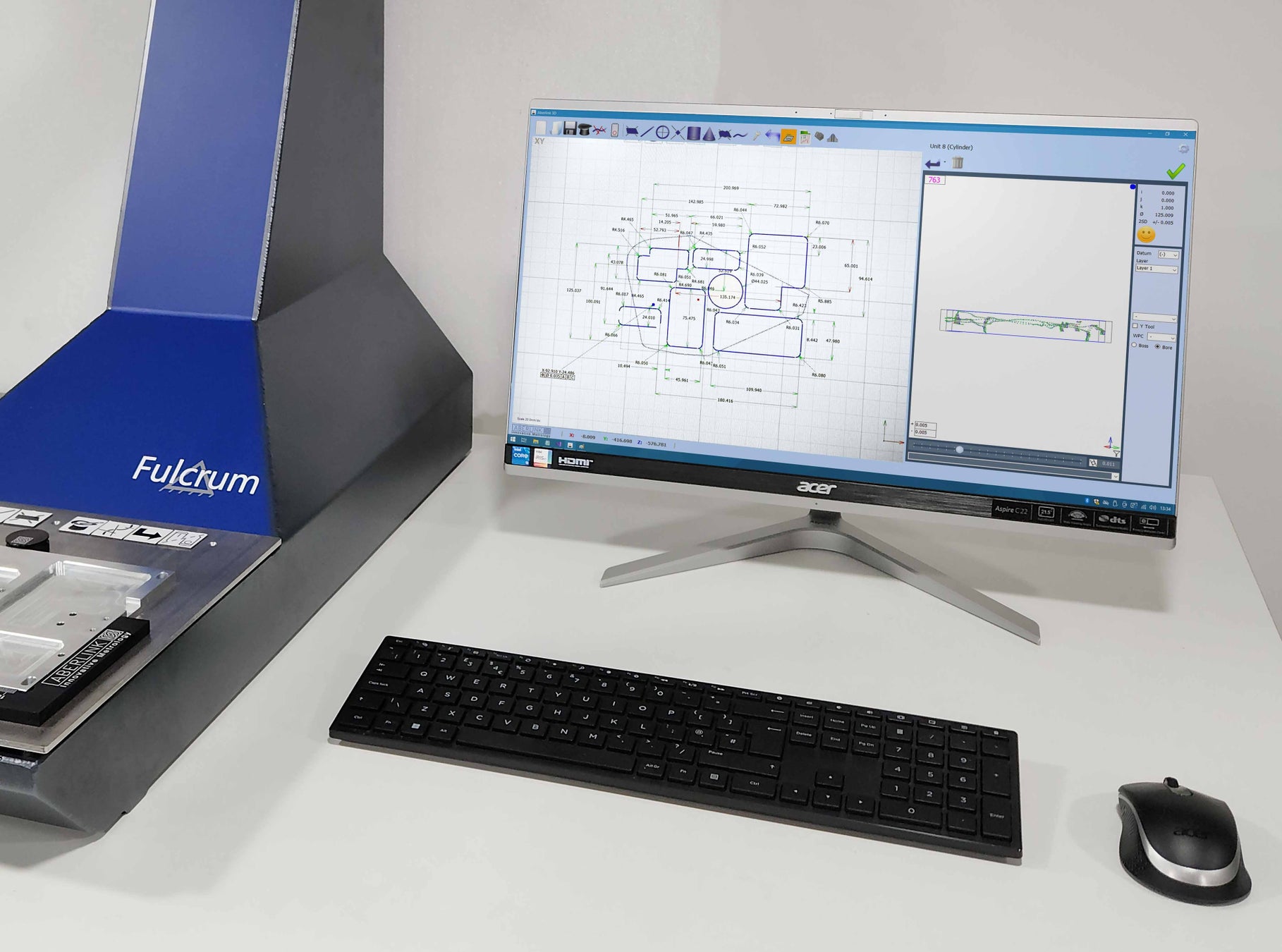

Fulcrum には、強力な 『Aberlink Mk4 』ソフトウェアが付属しています。箱から出してすぐに測定できる Fulcrum は、生産ラインの根本的な問題を特定し、時間とコストを節約します。
比類のない測定の自由度

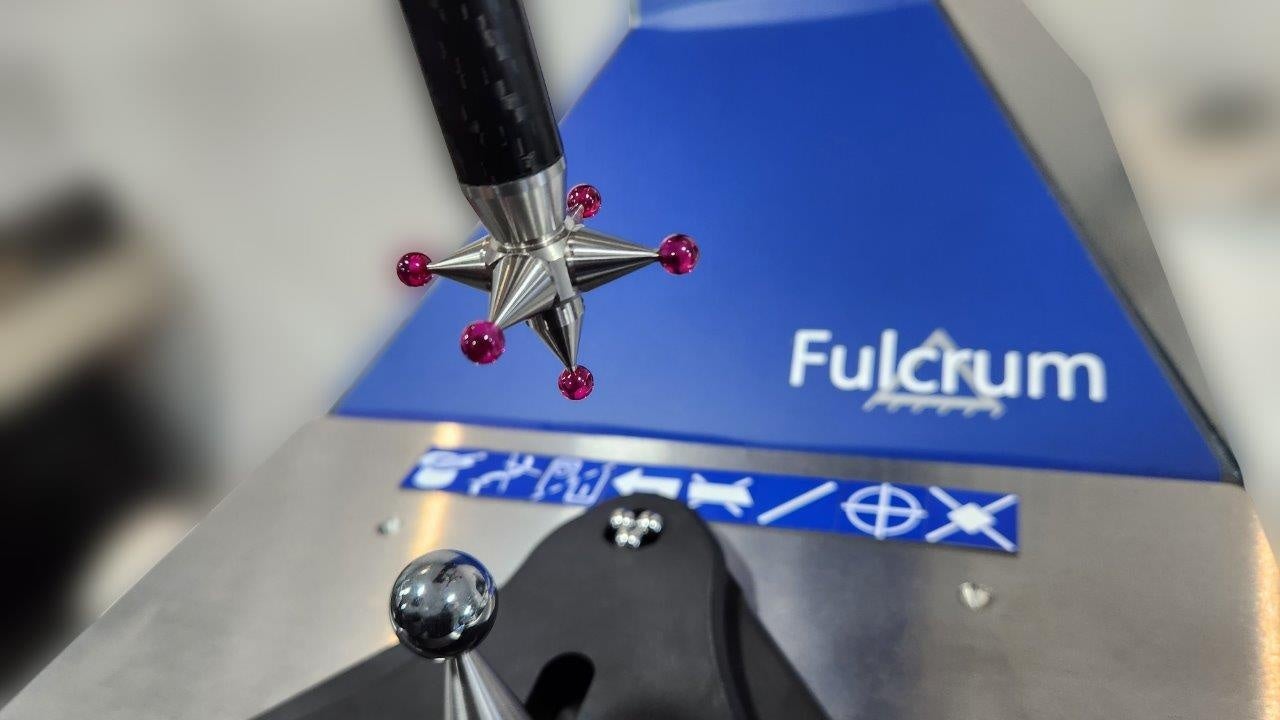

Fulcrum には、特注スタースタイラス キットがオプション設定されています。他社製品のスタースタイラスは剛性が不十分で、CMM の精度に影響を及ぼすことがありました。このスタイラスは、XZ または YZ 投影面で測定された側面の特徴に対する優れた計測性能とアクセス性を保証します。キットには、キャリブレーション 基準器、3 mm スタースタイラス、および 6 mm スタースタイラスが含まれています。
高度な固定具

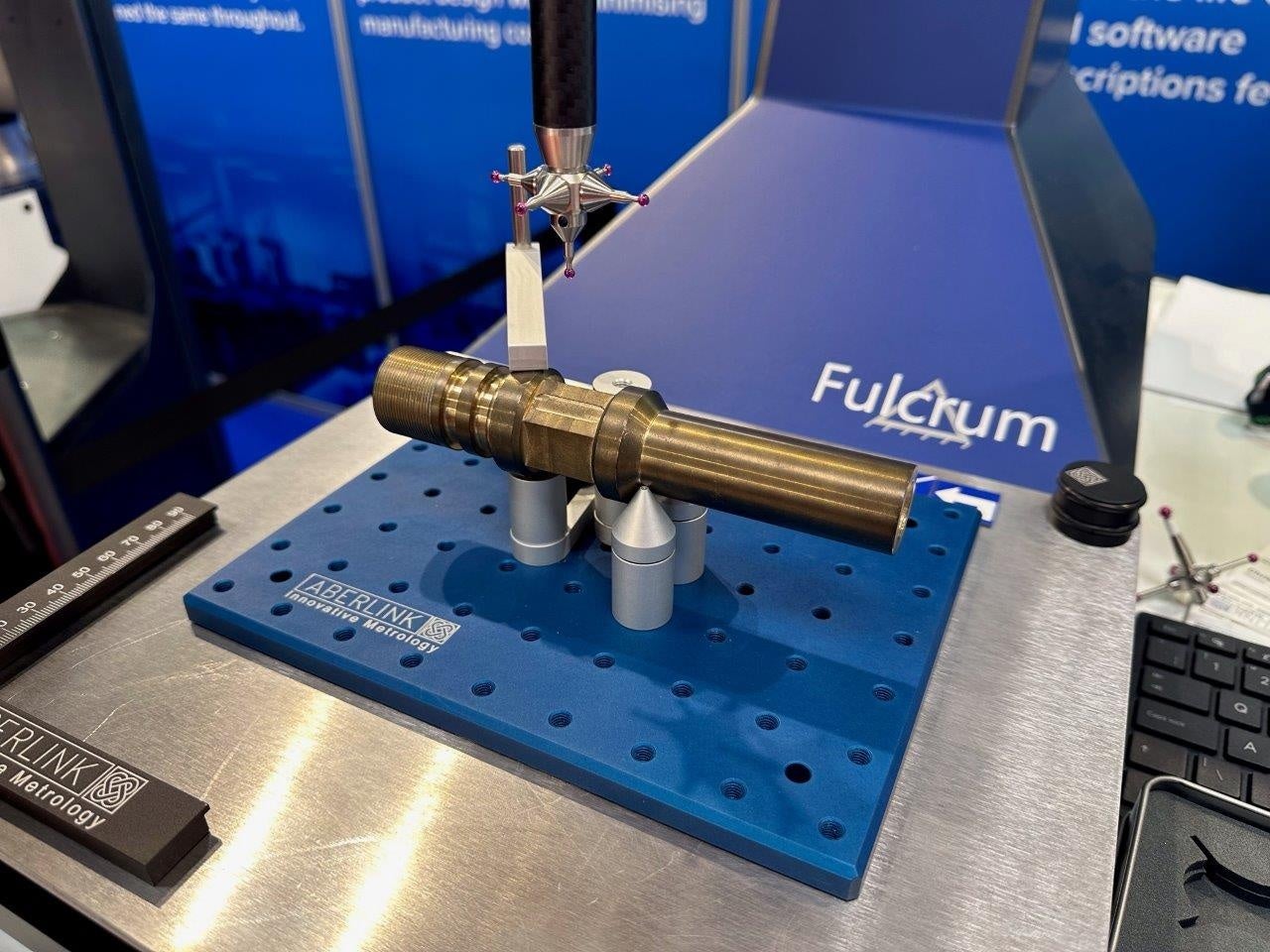

Fulcrum には、カスタムメイドの固定具キットパッケージもオプション設定されており、より複雑な 3D パーツや旋盤加工パーツを素早く簡単に固定できます。
Fulcrum CMM 仕様
|
本体サイズ |
X：335 Y：830 Z：725 mm |
|
軸移動量 |
X：280 Y：280 Z：150 ｍｍ（使用可能容積が立方体ではないため、 最小測定範囲が指定されています。） |
|
容積精度 |
(5.0 + L/1000)µm |
|
解像度 |
1.15μrad |
|
動作温度 |
5 - 45°C （最適温度：18 - 22°C） |

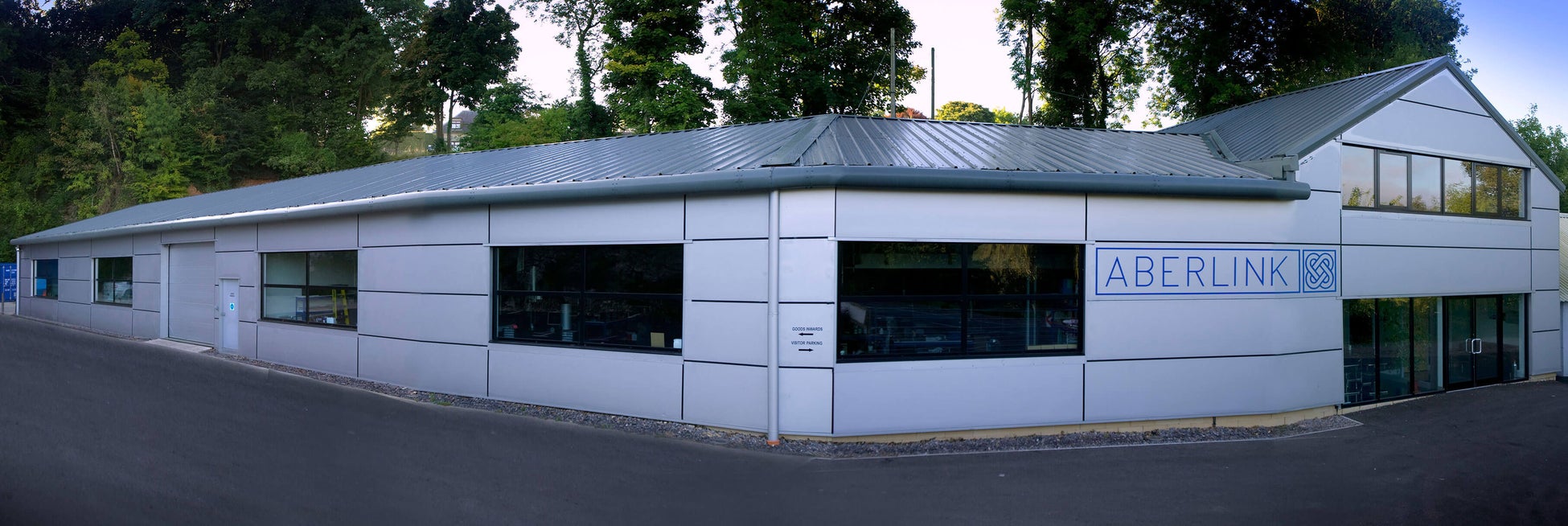

ABERLINK社について
■会社名：ABERLINK LTD.
■本社所在地：イギリス・グロスターシャー州
イーストコム
■設立：1993年
■事業内容：検査機器・計測機器製造販売
