降圧DC/DCスイッチングレギュレータモジュール「NC2700MA / NC2701MA / NC2702MA」発売
民生機器・産業機器向け インダクタ・MOSFET内蔵
産業用ロボットや携帯電話基地局、半導体テスターをはじめとする大規模な産業・民生機器では、FPGAやSoCなど、高性能なデジタルLSIの採用が増えています。これらは処理能力に比例して低電圧・高精度・複雑なシーケンス制御など電源に対する要求性能が高くなるため、電源回路の設計難易度が上がっています。
本製品はDC/DCスイッチングレギュレータを構成する際に必要な5つの部品(インダクタ、MOSFET(2種)、バイパスコンデンサ、コントローラIC)を1つのパッケージに封入したモジュール製品です。
性能を最大限に発揮できるように5つの部品を選定し、最適なパターニングでモジュール化しているため、シビアな要求にも部品選定やレイアウト設計に工数をかけず、最大20Aまでの電源設計を簡単に行うことができます。また最大電流別で3つのバリエーションがあり、同一パッケージかつ同一ピン配置としているため、設計途中で最大電流の仕様変更が必要となった場合でも、容易に対応することができることから、設計難易度が高い、高性能デジタルLSIなどの電源回路の設計に適した製品です。
入力電圧は4Vから28V、出力電圧は0.7Vから5.3Vの範囲で外部の抵抗で任意に設定できます。突入電流防止などに用いるソフトスタート時間調整機能や出力電圧の様子を他のデバイスに伝えるパワーグッド機能も搭載しています。また保護機能も充実しており、安心してお使いいただけます。
本製品は端子が底面あるLGAやBGAタイプではなく、四辺にあるQFNタイプのパッケージを採用しているため、評価のために別基板を作成したり、特別なテストパットを用意したりすることなく、ランドパターンを使って簡単にプロービング検査をすることができます。
調達面についても、それぞれの部品を各メーカーから調達するより、工数削減が可能です。また、本製品は複数部品をまとめたモジュール製品でありながら、長期供給プログラム※１の対象予定としている製品ですので、お客様には安心して長期の生産計画を立てていただくことが可能です。
※１長期供給プログラムは以下ページを確認ください。
https://www.nisshinbo-microdevices.co.jp/ja/design-support/plp/
特 長

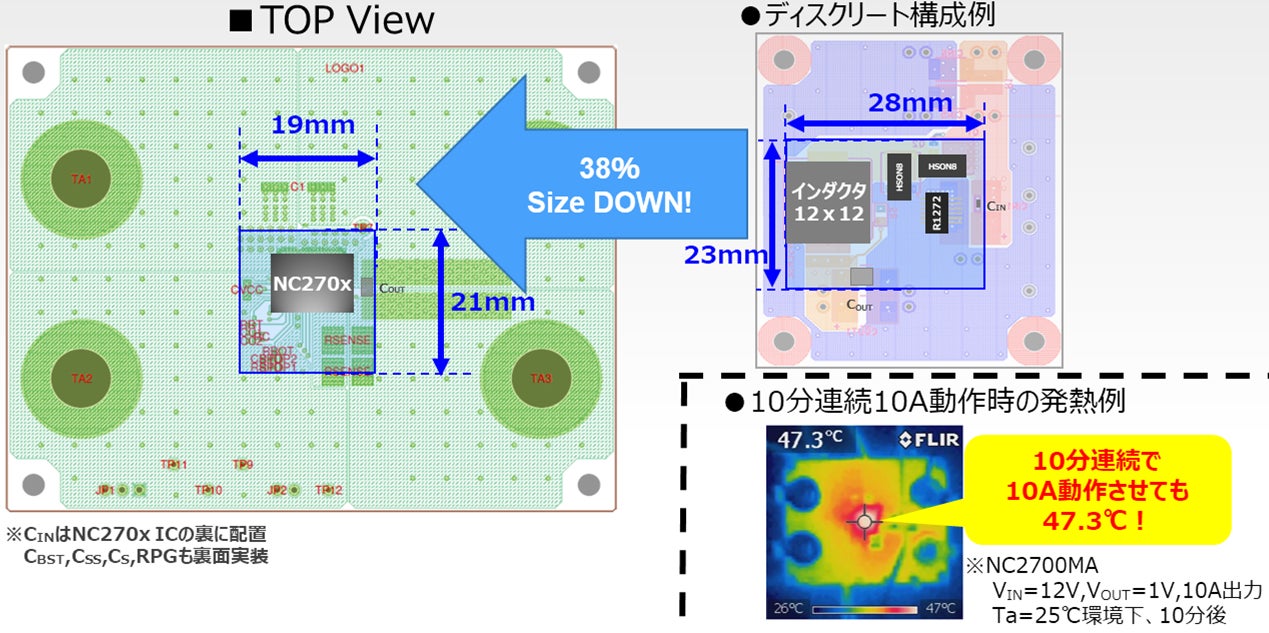

１．モジュール化されているため、簡単な基板設計で最大20Ａ出力可能。
DC/DCの基板設計は、発振防止のための推奨パターン図が示されていることがありますが、アプリケーション基板の面積に制約があり、推奨パターンを実現できないケースが多くあります。
本製品はインダクタ、FET、バイパスコンデンサ(ノイズ低減用)が1つのパッケージに内蔵されているモジュール製品で、入力/出力コンデンサなどを本製品のすぐそばに配置するだけで、最大20Aまでの電源回路を簡単に基板設計できます。また、高放熱パッケージを採用しており、放熱性にも優れています。
２．プロービング検査が容易なQFNパッケージを採用。
ピン配置が3種類共通で、設計途中でも出力電流に応じて簡単に変更可能。
端子が底面にあるLGAやBGAタイプではなく、四辺にあるQFNタイプのパッケージを採用しているため、評価のために別基板を作成したり、特別なテストパットを用意したりすることなくランドパターンを使って簡単にプロービング検査をすることが可能です。また、最大電流別で3つのバリエーションを準備しています。
同一パッケージかつ同一ピン配置としているため、設計途中で最大電流の仕様変更が必要となった場合でも容易に変更できます。

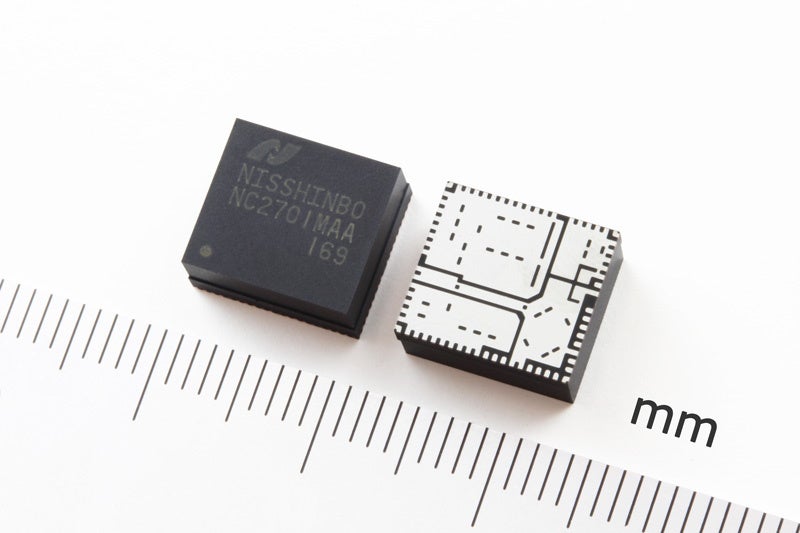

製品写真
NC2701MA (QFN0910-65-MA)
主な仕様 （詳細はデータシートをご参照ください）
項目 | 仕様 |
入力電圧範囲 | 4.0 V to 28 V |
出力電圧範囲 | 0.7 V to 5.3 V で外部調整可能 |
出力電流 | 20 A / 10 A / 6 A （NC2700MA / NC2701MA / NC2702MA） |
フィードバック電圧・精度 | 0.64 V ± 1% |
動作温度範囲 | －40℃ to 85℃ |
搭載機能 | 過電流保護回路（ヒカップ型orラッチ型） デューティオーバー機能 サーマルシャットダウン機能 ソフトスタート機能 パワーグッド機能 など |
パッケージ | QFN0910-65-MA 10.0 x 9.0 x 4.8 (mm) |
製品詳細は以下ページをご覧ください。
NC2700MA
NC2701MA
NC2702MA
