クイックチェンジ®新モデル「QUICK-CHANGE ATOM」を販売開始

バンドー化学株式会社(本社:兵庫県神戸市)は、自動車部品事業、産業資材事業、高機能エラストマー製品事業のほか、その他の事業として、連結子会社であるビー･エル･オートテック株式会社 （www.bl-autotec.co.jp） において、ロボット関連デバイス事業を行っています。近年、協働用ロボットは、プログラミングが容易、人と協働出来ることから需要が高まっており、ビー･エル･オートテック株式会社では、組立・検査工程等のハンド、ツール交換、またロボット搭載型AGVでの使用を想定した、協働ロボット用ツールチェンジャ「QUICK-CHANGE ATOM®」を開発しました。

■製品の名称
「QUICK-CHANGE ATOM®」

■特長
①協働ロボットに直接取付が可能：
ロボットフランジ径ISO9409-1　PCD50の協働ロボットに直接取付が可能です。

②着脱の動力源が不要：
メカニカルロック機構(新機構)を採用しており、ツールチェンジャ着脱時の動力源が不要です。

③自動・手動どちらでも着脱可能
ツールチェンジャ本体を専用のツールステーションユニットに格納することで自動着脱が可能です。また着脱用スライドボタンを押し込むことで手動での着脱も可能です。

④電気信号(1.5A×8本)を標準搭載：
ツールチェンジャ本体中央部に電気信号ユニットを内蔵していますので、コネクタ(M8)のオス/メス選択が可能です。

⑤空気圧ポートが取付可能 (オプション)：
M5×2本を本体に取付可能です。

⑥専用置台(ツールステーションユニット)：
自動着脱用のTS(ツールステーション)ユニットを準備しており、付属のロック機構により、ロボット搭載型AGVでの使用など振動が生じた場合のずれを防止致します。

４.販売時期： 2023年4月1日

５.狙いの工程：
・自動車部品，機械部品，電子部品の組み立ておよび検査工程
・ロボット搭載型AGVによるピッキング・搬送工程

６．用途：
ハンド，工具，治具などの交換

７．標準価格(税別)：
・ATOM-M(マスタ・プレート)：125,000円／台
・ATOM-T(ツール・プレート)：110,000円／台
・ATOM-TS(ツールステーションユニット)：55,000円／台

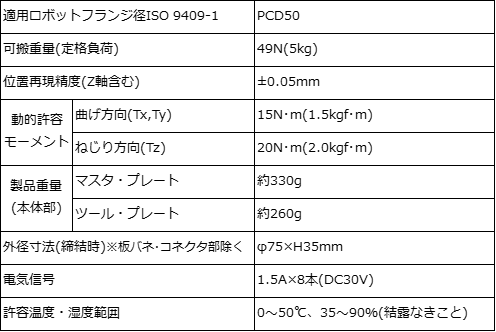

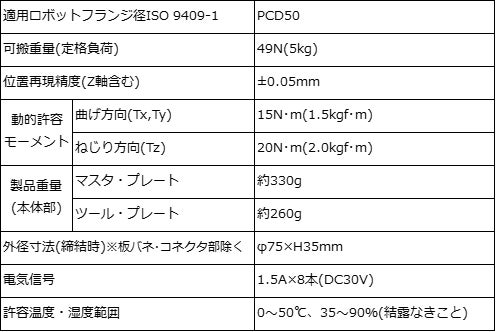

■主な仕様

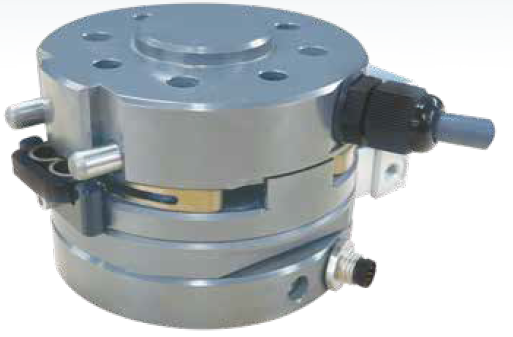

QUICK-CHANGE ATOM 本体

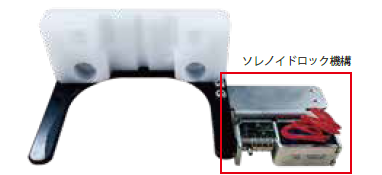

ＴＳ（ツールステーション）ユニット
