4000㎡規模の測量も10〜15分に。3Dヘルマート変換で補正も可能なLiDAR SLAM機器「LA01-2」「LA03-2」で測量作業を効率化

株式会社マプリィ（本社：兵庫県丹波市、代表取締役：山口 圭司）は、ハンディタイプのLiDARスキャナ「LA01-2」「LA03-2」により、これまでトータルステーション（TS）で行っていた簡易な測量業務を、より少人数かつ短時間で完了できるLiDAR SLAM技術を用いた新しい現況測量の手法を提案します。実際に約4,000㎡のエリアを「LA01-2」で計測した事例では、10〜15分でのデータ取得が可能であることを確認しました。

測量業務の現場で、このような課題に直面していませんか？

• TSの設置や移動に時間がかかる

• 限られた人数での測量作業に限界がある

• 1現場に時間も人手もかかり、複数の現場を回れない

• mm単位の精度まで要求されない現況測量をTSで行っている

そのような現場課題を、mapryのハンディLiDARが一挙に解決します。

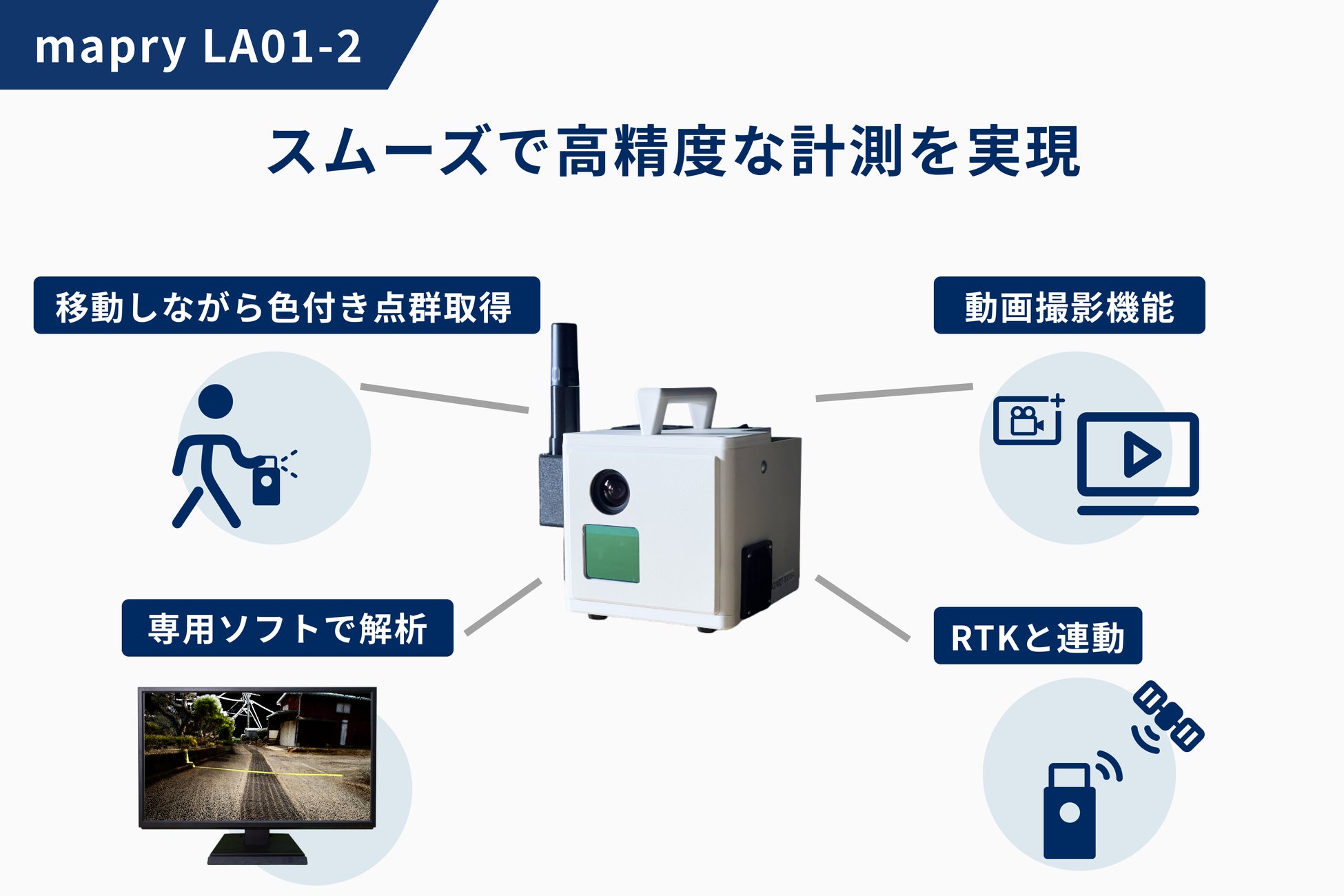

mapryLA01-2とは

歩きながら測定することで、色付き点群データを取得できるLiDARです。広範囲の現場の3次元データを瞬時に生成可能。ネットワークRTK（VRS）対応+現地の標定点(GCP)の座標変換で数cm級の公共座標の付与が可能です。

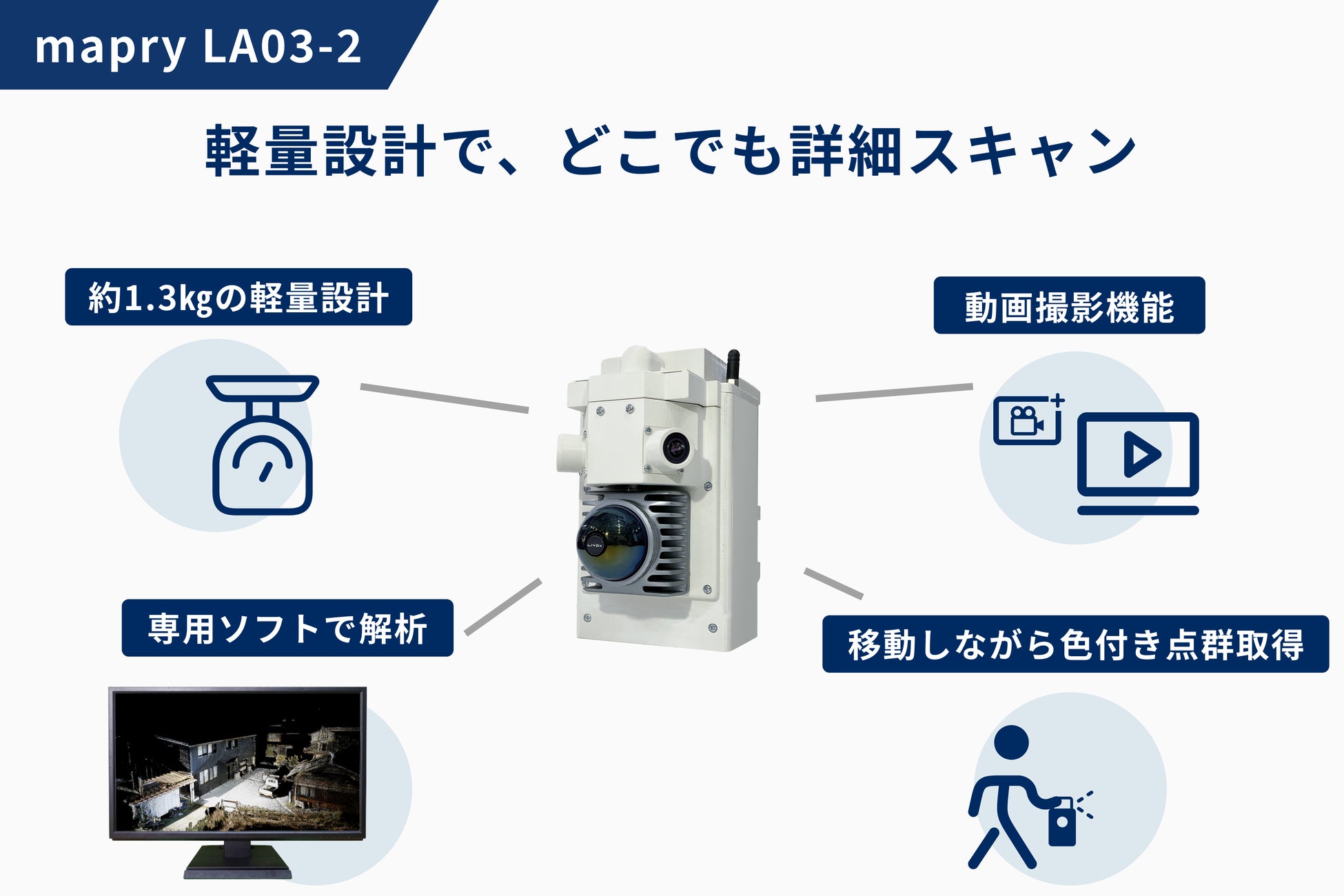

mapryLA03-2とは

バッテリーを除いて約1.3kgと軽量・コンパクトでカラー点群+動画データを取得できます。LA01-2より測距距離は短いものの、路地裏や宅地の裏など狭い空間でも使える事でLA01-2の補足測量に最適です。

ハンディLiDARの測量活用の流れ

【1】現地計測（VRSでの補正に対応）

• 外周3点以上を基準に、TS・スタティック等で標定点および検証点を取得

• LA01-2/LA03-2でスキャンしながら移動し、高精度な点群データを取得

• 現場の動画も自動的に取得できるため、後から詳細を確認することが可能

※VRSはジェノバ、テラサット、ichimill、docomoなどに対応しています。

【2】内業での解析・変換（専用ソフト mapry PC版）

• TS点などの測量点を元にソフト上で標定点を選択、座標変換

• 変換後データをラスタデータ（TIFF/GeoTIFF形式）で出力

• TIFFをCADに取り込みトレースまたは、LAS形式で出力

• 点群上で簡易に座標のピックや、簡易トレースも可能

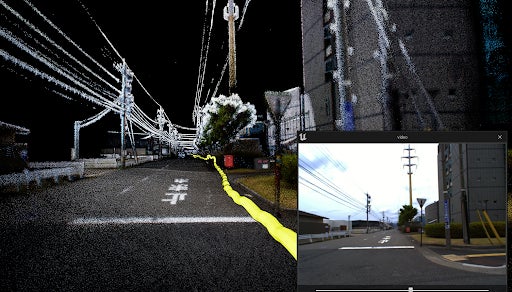

LA01-2の計測イメージ（動画も同時に確認可能）

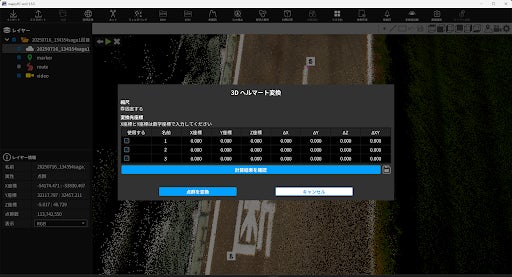

道路標示の角などをVRSで抑えて座標変換（3Dヘルマート）

座標変換後の点群データはLAS出力またはGeoTIFF出力でCAD・平面図化（黄色ラインは歩行線形）

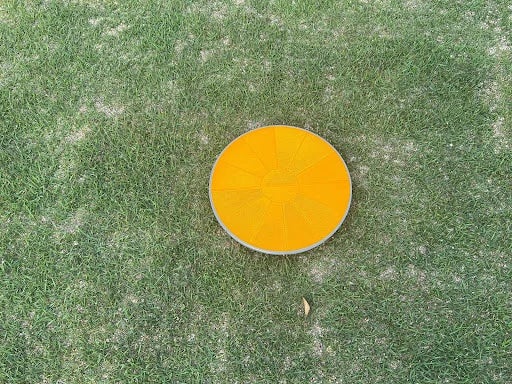

標定点は添付のような反射素材（デリネーターなど）で3Dヘルマート変換時に中心の自動選択が可能

これまでとの比較

従来のTSによる測量では、地形や変化点数にもよりますが、3000~4000㎡程度のエリアで半日以上の時間を要していました。

 一方、mapry LA01-2やLA03-2を使用すれば、同規模のエリアでもわずか10〜15分で現地計測が完了。※LA01-2を用いた実測事例あり。

少人数でも効率的に作業を進められ、人手不足や時間的制約のある現場でも力を発揮します。

お問い合わせ

製品の詳細やデモの希望は、以下よりお気軽にお問い合わせください。

https://mapry.co.jp/contact/

マプリィについて

マプリィは測量・林業・防災・農業・建設に関わる全ての方向けのサービスです。これまで測量機器費用負担や機器操作/解析が難しく、ハードルの高かった三次元データなどの取得、解析や活用を容易に行えるソリューションを提供しています。
