スイッチサイエンス、「IQS525搭載タッチパッド基板」を2023年2月13日販売開始

株式会社スイッチサイエンス（以下スイッチサイエンス、本社：東京都新宿区、代表取締役：金本茂）は、 Azoteq社の静電方式タッチセンサ制御IC「IQS525」を搭載した「IQS525搭載タッチパッド基板」を2023年2月13日に販売開始します。

「IQS525搭載タッチパッド基板」のタッチパッド部分の大きさは3×3cm、分解能は1280×768で、IC内部のファームウェアで1024×1024にしています。タッチ位置以外にも、1本指でのタップやスワイプ、2本指での同時タップ、スクロールやズームなどのジェスチャーを取得することができます。また、基板と同じサイズのアクリル板とプラスチック製ねじなどが同梱されており、I2Cで接続すればすぐに使えます。





▶︎　「IQS525搭載タッチパッド基板」の特徴


• Azoteq社の静電方式タッチセンサ制御IC「IQS525」を搭載したタッチパッド基板
• 基板と同じサイズのアクリル板とプラスチック製ねじなどが同梱されており、I2Cで接続すればすぐに使える（※）
• タッチパッド部分の大きさは3×3cm、分解能は1280×768で、IC内部のファームウェアで1024×1024にしている
  • ​メーカーが提供するWindows用の Debug and display tool for IQS5XX B000 Series というツールで変更することもできる
• ​タッチ位置だけではなく、以下のジェスチャーを取得することができる



1本指	タップ プレスアンドホールド スワイプ(4方向)
2本指	同時タップ スクロール ズーム

　
※ I2C部分にピンははんだ付けされていないため、使いたいピンヘッダをはんだ付けしてお使いください。

▶︎　「IQS525搭載タッチパッド基板」のピン配置



ピン名	内容	処理方法
3.3V	電源ピン	3.3Vを供給
SDA	I2CのSDA端子
SCL	I2CのSCL端子
RDY	ICの準備完了割り込み	マイコンの入力端子に接続
GND	グランド	GNDに接続

　
※　SDA、SCL、RDYの信号電圧は3.3Vです。

▶︎　「IQS525搭載タッチパッド基板」紹介動画


　『IQS525搭載タッチパッド基板のご紹介』

本製品の特徴や、ESP-WROOM-02の開発ボードESPr® Developerとの接続、サンプルプログラムを使用した動作など

　　https://youtu.be/HBPH7maN0dw

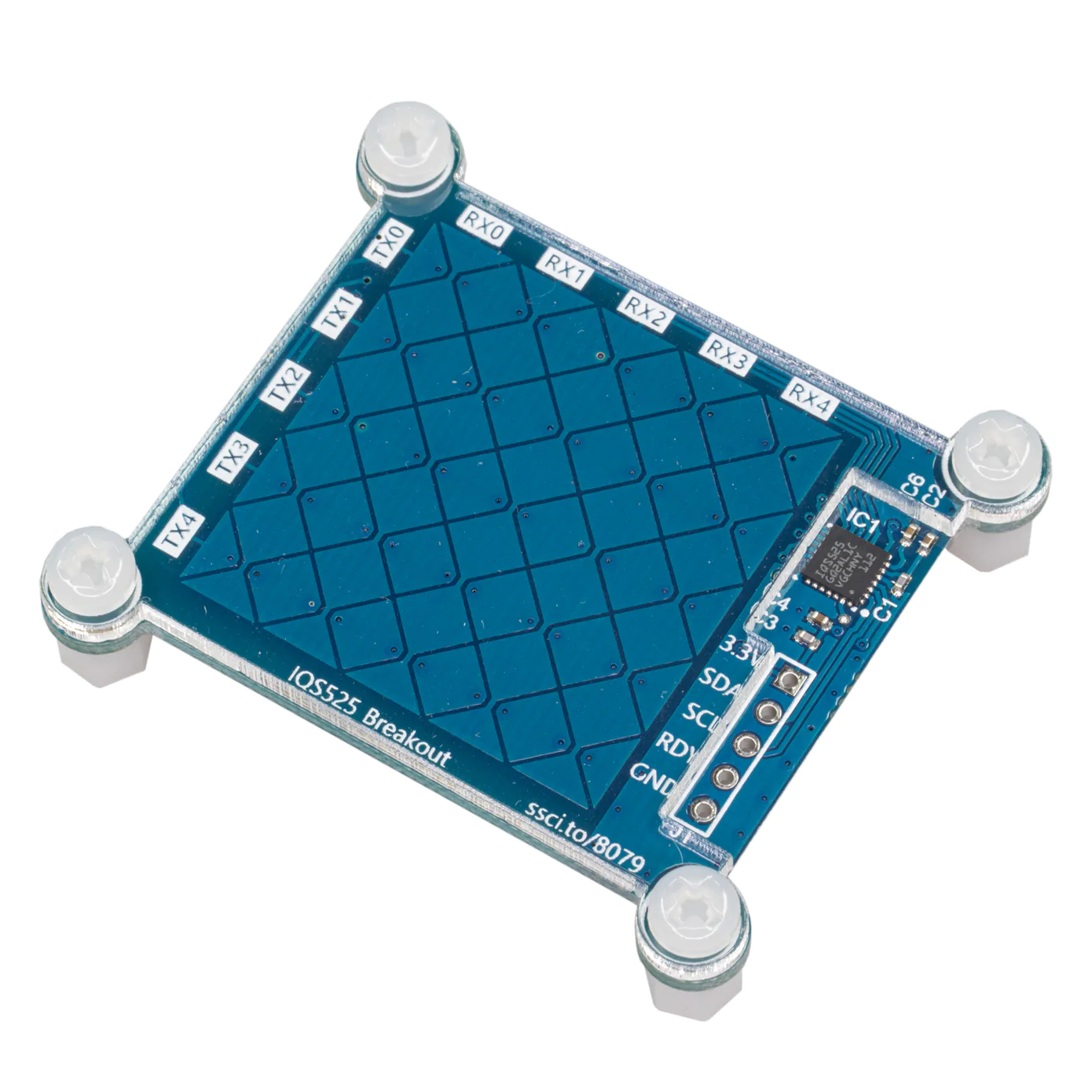

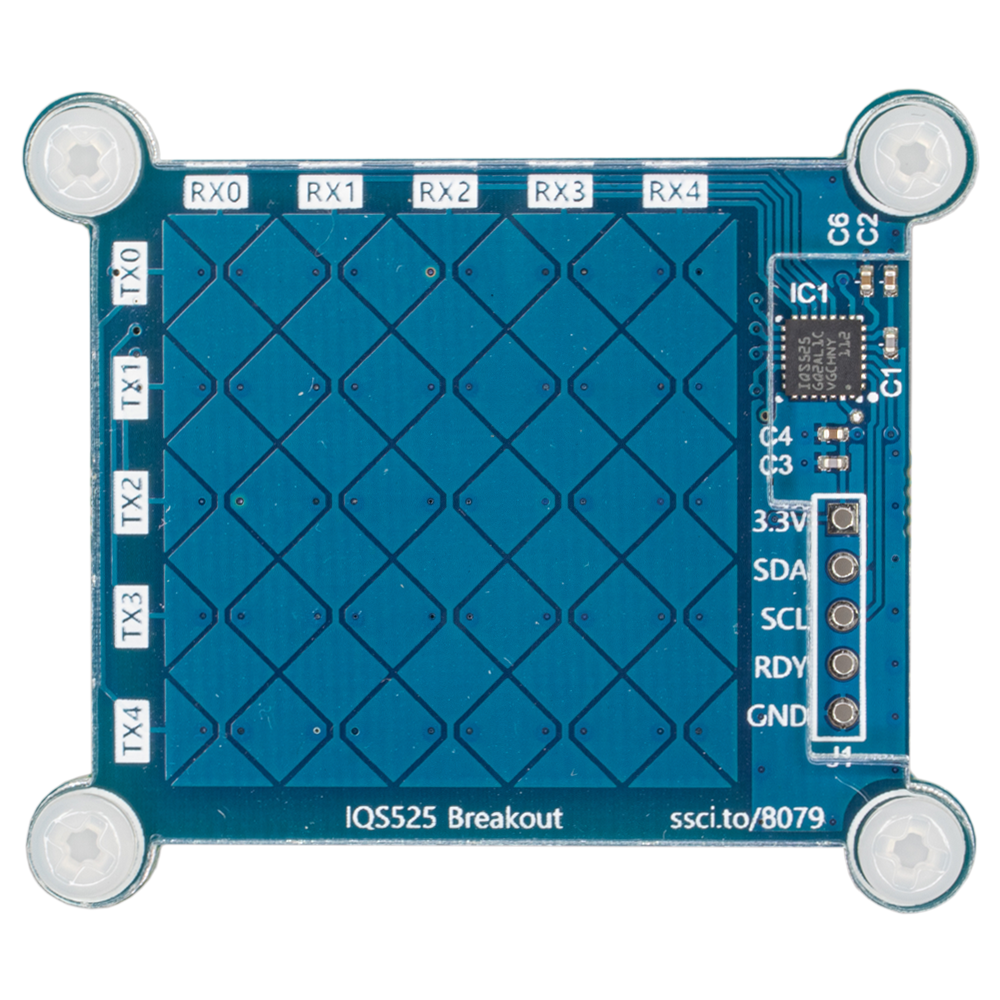

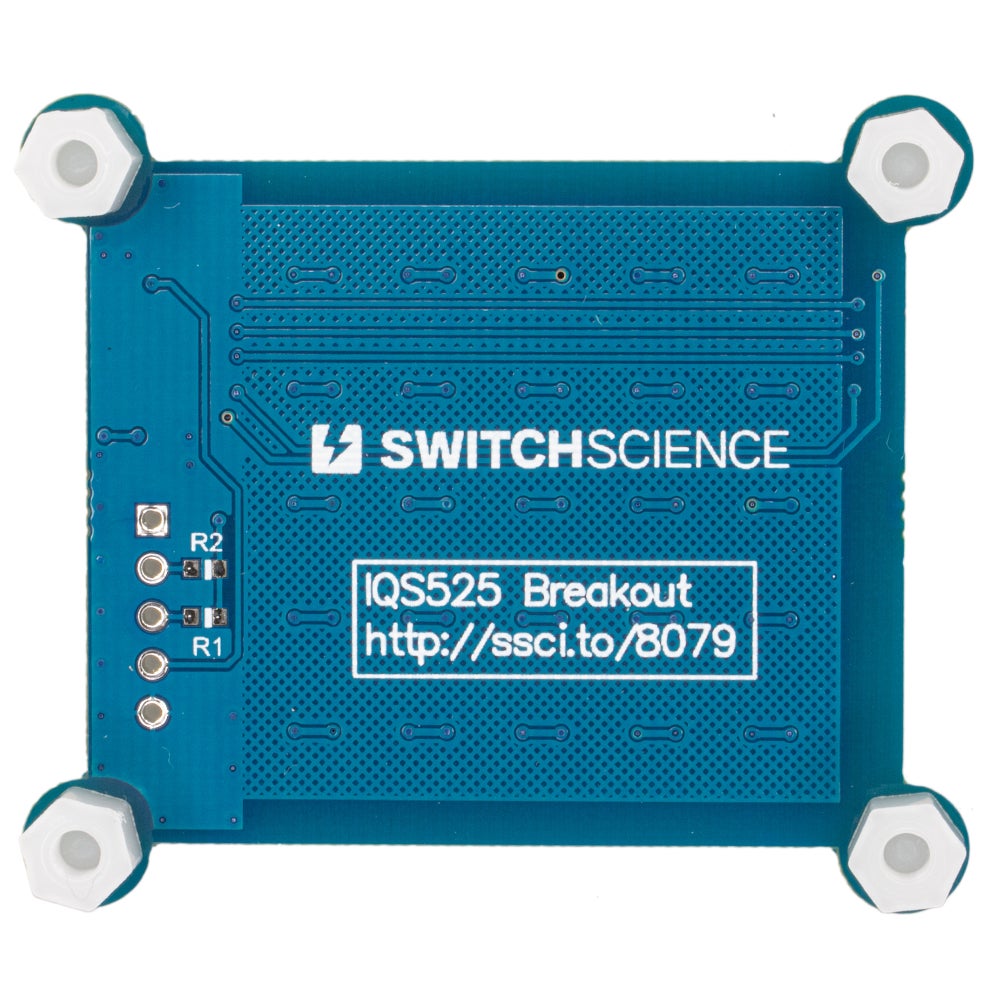

▶︎　「IQS525搭載タッチパッド基板」の表裏



▶︎　販売情報
スイッチサイエンスのウェブショップ（ https://www.switch-science.com/ ） にて販売します。

型番　SSCI-080798
商品名　IQS525搭載タッチパッド基板
価格（消費税込み）　2,200 円
購入ページ　https://ssci.to/8079



▶︎　他社の商標または登録商標

• 記載されている製品名などは各社の商標または登録商標です

▶︎　スイッチサイエンスについて

スイッチサイエンスは、テクノロジーをより多くの人々が道具として当たり前に使える世界を目指して活動しています。具体的には、電子工作用の電子部品を自社で設計、製造、または国内外から調達し、販売する事業を行っています。2021年4月には、親会社株式会社144Labから、STEM教材事業、IoT開発協力事業を取得し、事業分野を広げました。
