日立とドコモ、製造業・社会インフラ分野のDX推進に向け5G SAとARを活用した組み立て作業支援を実証

大容量の映像データをリアルタイムに分析・判断するAR組み立てナビの低遅延・安定稼働を確認

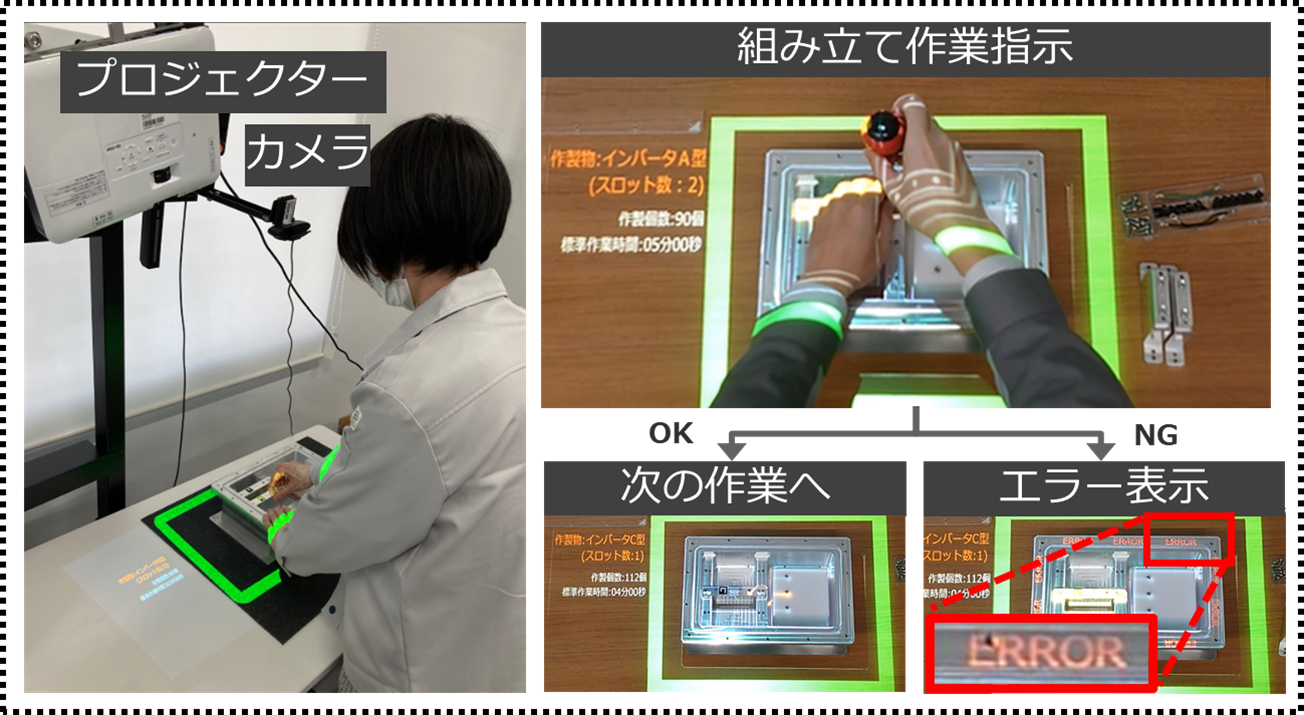

ARを活用した組み立て作業支援実証ARを活用した組み立て作業支援実証

 株式会社日立製作所(以下、日立)と株式会社NTTドコモ(以下、ドコモ)は、製造業や社会インフラ分野でのDX(デジタルトランスフォーメーション)推進に向けたユースケース創出のため、SA(スタンドアローン)*1方式の5G環境下で、AR*2技術を活用した組み立て作業支援のアプリケーション(以下、AR組み立てナビ)が安定稼働できるかを確認する実証実験を2022年3月1日(火)から29日(火)まで実施しました。
 現在、技術開発中のAR組み立てナビは、作業現場の映像データをAIでリアルタイムに分析・判断し、作業台上にプロジェクターから作業者がとるべき行動をプロジェクションマッピングで表示することで、的確な作業支援を行うアプリケーションです。このような映像データをリアルタイムで分析・活用する取り組みでは、現場での物理的な配線や設備を考慮せずに導入できる無線、かつ大容量・低遅延に処理を行えるエッジコンピューティングの環境が求められます。
 今回、日立の研究開発拠点「協創の森*3」にてドコモが提供する5Gサービスと「ドコモオープンイノベーションクラウド®*4」を用いてエッジコンピューティングの実証環境を構築し、実証を行った結果、4G LTEでは満たせなかったAR組み立てナビの安定稼働のための許容条件をクリアできることを確認しました。
*1 SA(Stand Alone):5G専用の基地局と5G専用のコアネットワークを用いる方式。
*2 AR(Augmented Reality):プロジェクターなどの端末を通して実環境にデジタル情報を重ね合わせる技術。
*3協創の森:東京都国分寺市にある日立製作所の中央研究所内に開設したイノベーション創生を加速するための研究開発拠点。
*4ドコモオープンイノベーションクラウド: ドコモ網内の設備にクラウドコンピューティング設備を構築することで、低遅延・高セキュリティなどエッジコンピューティングの特長を持つクラウドサービス。

■実証実験の背景
 ドコモは2021年12月より、5Gのさらなるネットワーク性能の進化が見込まれるSA方式の5Gサービス(5G SA)を提供開始しました。日立はドコモの5G SAを推進するリーディングパートナーの1社として、製造業や鉄道、電力などの社会インフラ分野を中心に、新たなユースケースの創出に向けた取り組みを進めています。これらの分野では、大容量や低遅延の通信に加え、通信の遅延や障害により業務が停止した場合、復旧に時間がかかり、生産計画や設備保全などに影響を与えるため、5Gのさらに高い信頼性や安定性の確立が求められています。そこで、日立は、5Gハンドリングミドルウェア*5を活用し通信を二重化することで、より安定した通信を可能にする技術の検証を行ってきました。今回、この日立の技術と5G を活用した現場作業支援のユースケースとして、現場の大容量映像データを扱うAR組み立てナビをドコモオープンイノベーションクラウド上で動作させる実証実験を行いました。
*5 5Gハンドリングミドルウェア:無線の二重化などによりEnd to Endで高信頼で安定した通信を提供するミドルウェア。日立にて開発中。

■実証実験について
1.実証環境
 AR組み立てナビをドコモオープンイノベーションクラウド上で稼働させ、協創の森の実証環境とドコモオープンイノベーションクラウドを5Gサービスで接続しました。また、高い信頼性や安定性を確保するため、日立が開発した5Gハンドリングミドルウェアを用いて、パケットを複製してメイン回線のSA方式の5Gとバックアップ回線のNSA*6方式の5G双方で伝送し、二重化しました。
*6 NSA(Non-Stand Alone):5G基地局と4G LTEコアネットワークを用いる方式。

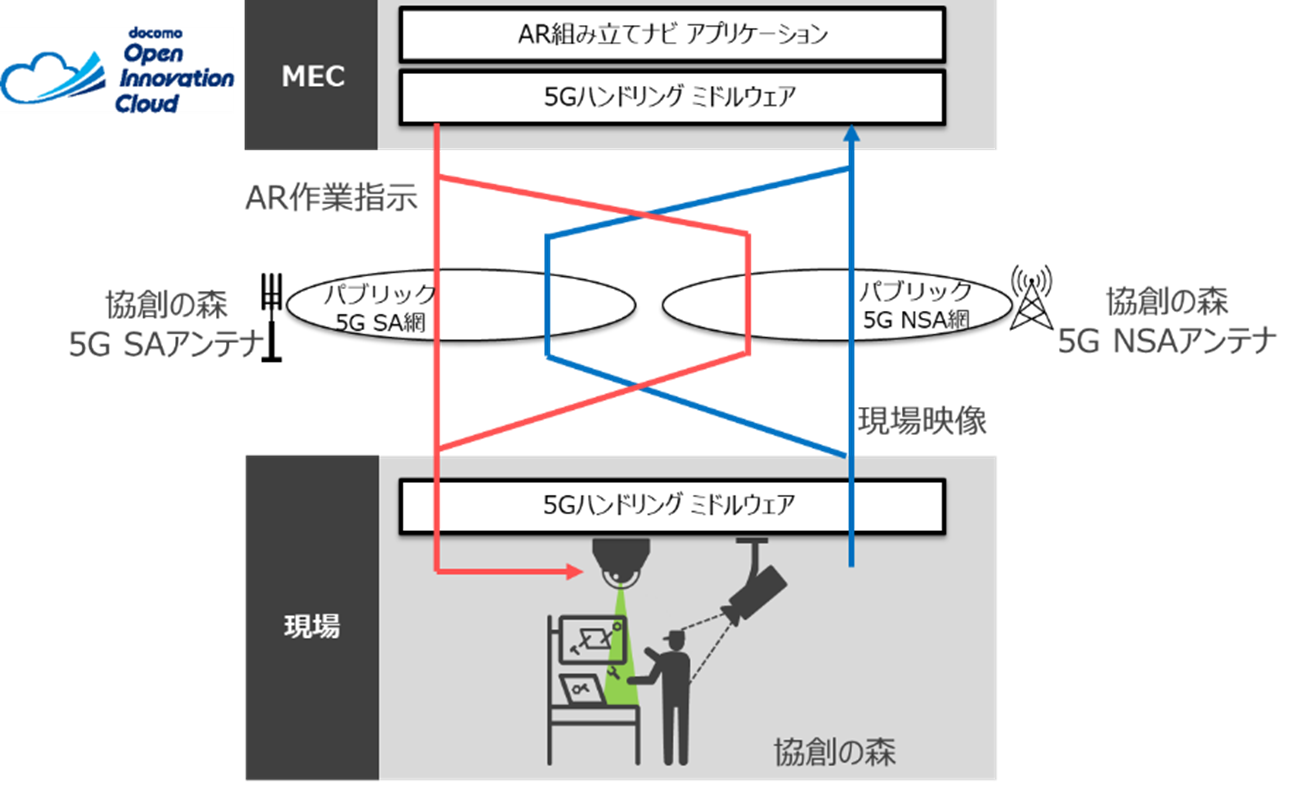

実証実験の構成イメージ実証実験の構成イメージ

2.実証内容・結果
 ドコモオープンイノベーションクラウドでAR組み立てナビを稼働させ、前工程の作業完了を検知してから次工程の作業指示を投影するまでの応答時間を測定することにより、アプリケーションが実用に耐えられるか検証しました。具体的には、組み立て業務に支障を与えない応答時間として3秒以下を目標として設定しました。検証の結果、応答時間は目標値以下の1.5秒であり、実用に耐えられることを確認することができました。この結果は、4G LTEを使った評価の4.2秒に比べると2.7秒の応答時間の短縮であり、さらに複数の作業指示からなる工程全体では40%*7の生産性向上にあたります。また、5Gハンドリングミドルウェアを用いることで、SA方式の5G通信に遅延があった際もバックアップ回線であるNSA方式の5G通信からデータが届くので、通信が途切れることなく、AR組み立てナビを安定稼働できることを確認しました。
*7 検証対象のユースケースでは、1工程につき作業指示が複数回発生します。工程全体の時間はLTE採用時で57秒、5G SA採用時で35秒
だったことから40%の生産性向上としています。

■今後の展望
 日立とドコモは今後も連携し、今回の実証実験の成果も活用しながら、さまざまなアプリケーションを活用した実証を積み重ね、高信頼で安定したパブリック5G環境およびその環境を生かした効果的なユースケースの確立により、製造業や社会インフラ分野のDX実現を支援していきます。
