千葉大学発医療スタートアップ企業である株式会社Smart119(本社:千葉県千葉市、代表取締役社長/CEO:中田孝明)は、点滴の管のしくみについてのイラストレーションを、本日一般公開しました。水分や薬剤を緩やかに投与する点滴は治療で多く使用されます。長い時間をかけることから「適量なのか、早くできないのか」と思われる方がいますが、投与速度は厳重に決められているものです。どのように調整されているのか、点滴の管のメカニズムも含め、救急集中治療医の見地から親しみやすいマンガで解説します。親しみやすいマンガで解説します。本資料は学校、企業、公共機関、町内会等で自由に配布・利用していただくことが可能です。

点滴は、治療で多く用いられています。水分や薬剤を一定の濃度で持続的な投与ができることから熱中症などの救急時はもちろんのこと、入院時の定期的な投薬に使用されています。長い時間をかけて一滴ずつ投与することで、血中薬剤濃度の急激な上昇を防げる安全な方法です。

点滴は、薬剤によって投与速度が厳重に決められています。同じ容量でも、所要時間が30分のときもあれば、12時間をかける場合もあります。この速度を調整するのが「クレンメ」という流量調整装置で、「何秒間に何滴」と確認するのが「チャンバー」という透明な筒です。投与される薬剤ごとに調整し、アナフィラキシー・ショックを起こすことなく、体内へ穏やかに取り入れるようにしています。

「時間がかかりすぎではないか」「滴のペースが早い」と長時間の点滴で管の様子を見て不安がる必要はありません。点滴が、安全で安心できる治療であることを解説します。


◆テーマ
「点滴の管のしくみ」

◆解説者
中田孝明
株式会社Smart119 代表取締役
千葉大学大学院医学研究院 救急集中治療医学 教授
https://twitter.com/Nakada119

◆監修協力
新井久美子(救急科専門医)
矢澤まり(外科専門医)

◆印刷用資料ダウンロードリンク
https://smart119.biz/manga/000556.html

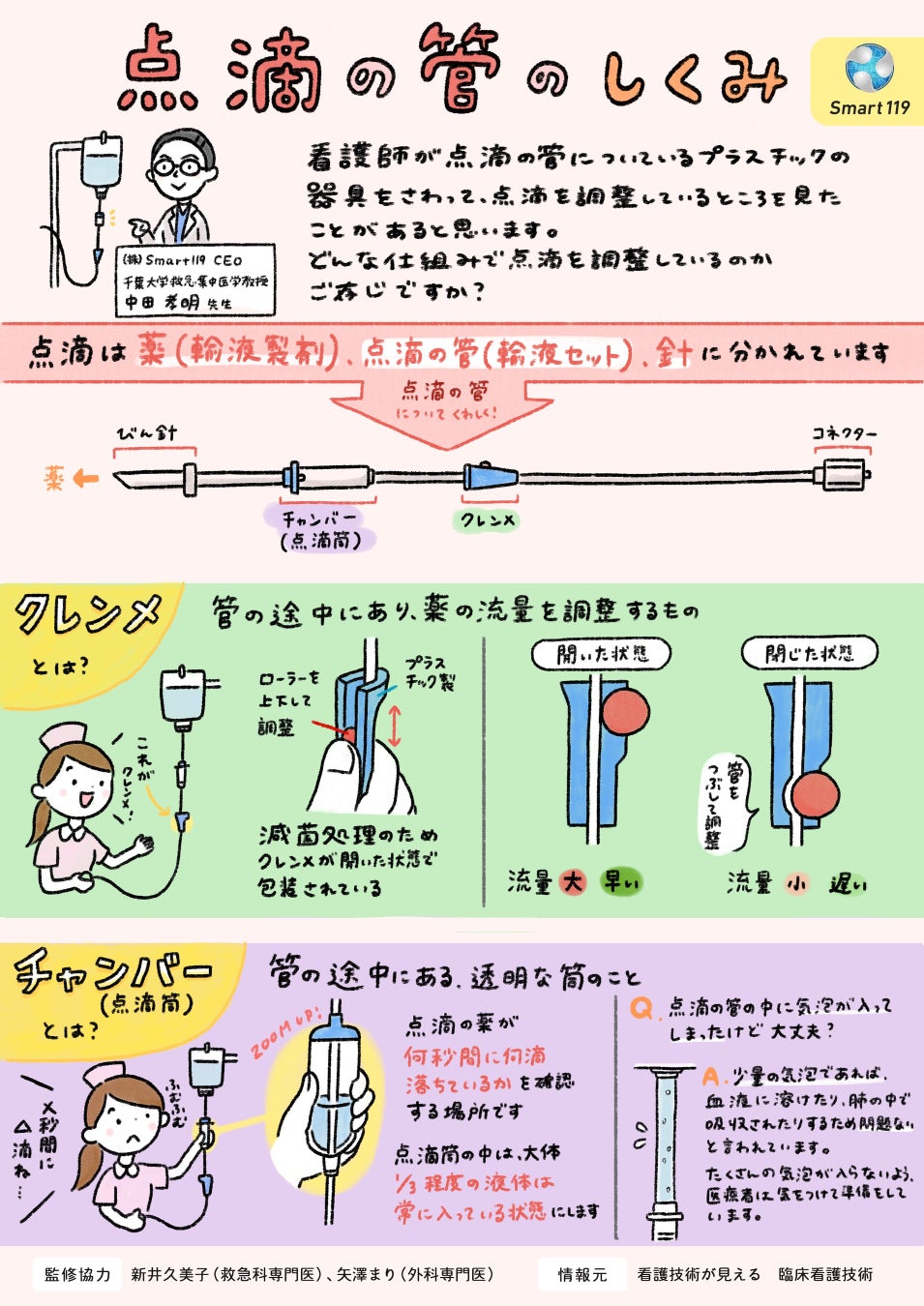

◆点滴管の構造
・薬(輸液製剤)、点滴の管(輸液セット)、針に分かれている
・点滴の管には、クレンメ(流量調整装置)とチャンバー(点滴筒)がある

◆クレンメとは
・薬剤の流量を調整。プラスチック製の台座にあるローラーで管の幅を変化させて流量を調整する
・減菌処理がされて包装されている。この時はクレンメは開いた状態

◆チャンバーとは
・透明な筒で、「何秒間に何滴」と流入速度を視認する装置
・「何秒に何滴」と確認をする
・チャンバー内には、常に1/3程度の液体が入っている状態にする

◆点滴での疑問点
Q)点滴の筒の中に気泡が入ってしまったけど大丈夫か?
A)少量の気泡であれば血液に溶けたり肺の中で吸収されるので問題はありません。医療者は慎重に準備をしています。

◆参考資料
看護技術が見える 臨床看護技術
