スイッチサイエンス、M5Stack社の最小開発モジュールM5Stampシリーズ新製品「M5Stamp S3」を2023年2月10日販売開始

株式会社スイッチサイエンス（以下スイッチサイエンス、本社：東京都新宿区、代表取締役：金本茂）は、M5Stack社（本社：中国深セン市）の新製品「M5Stamp S3」を、スイッチサイエンスのウェブショップにて2023年2月10日、販売開始します。

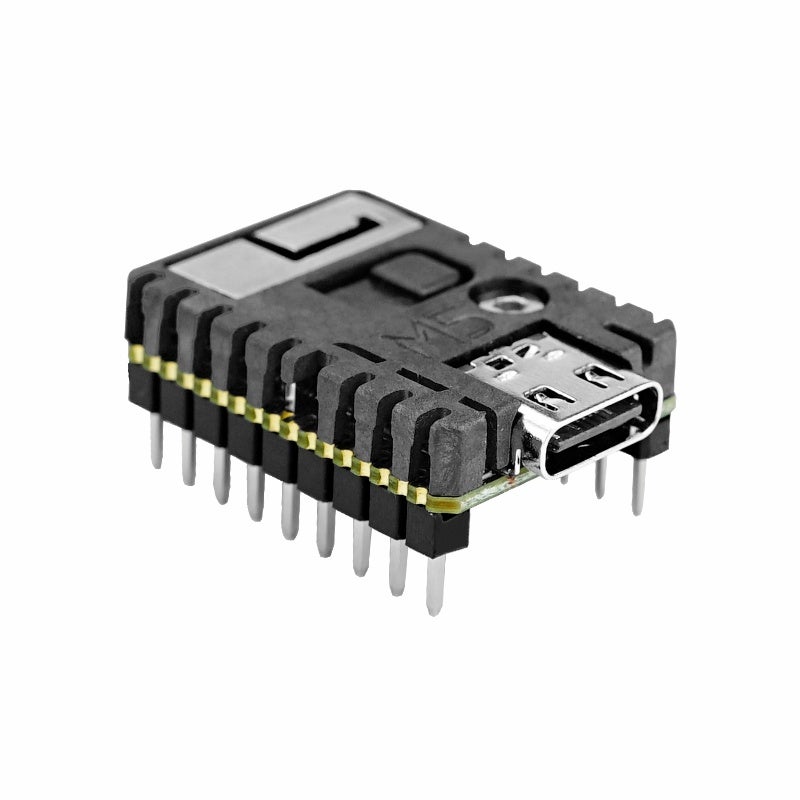

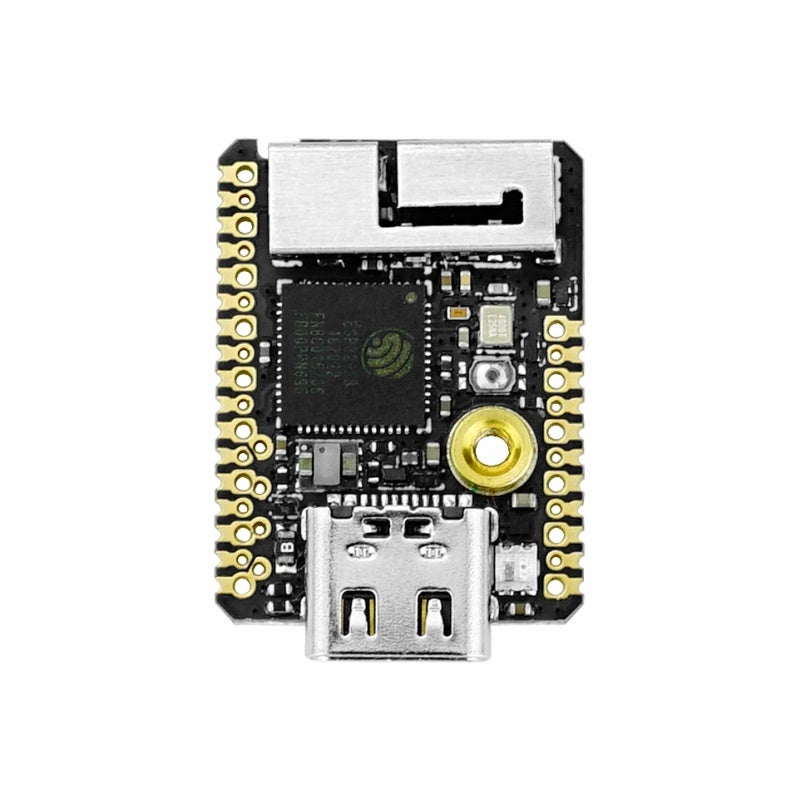

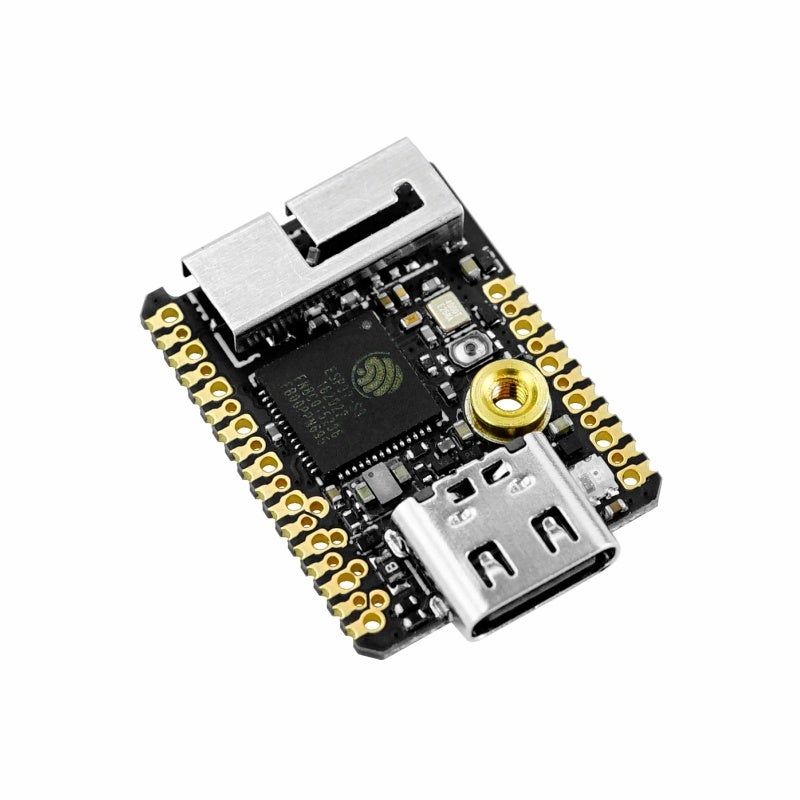

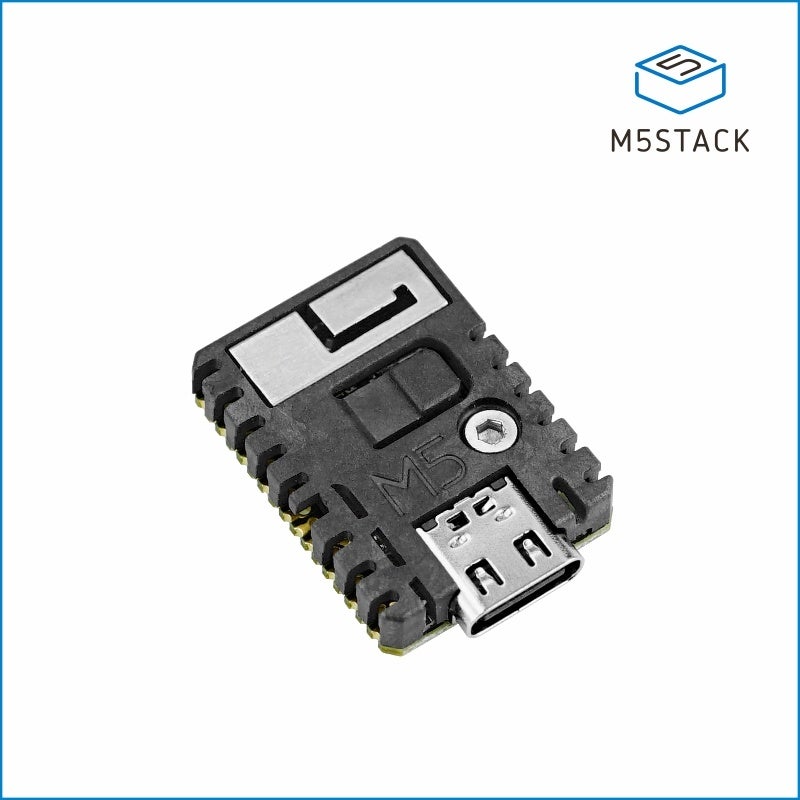

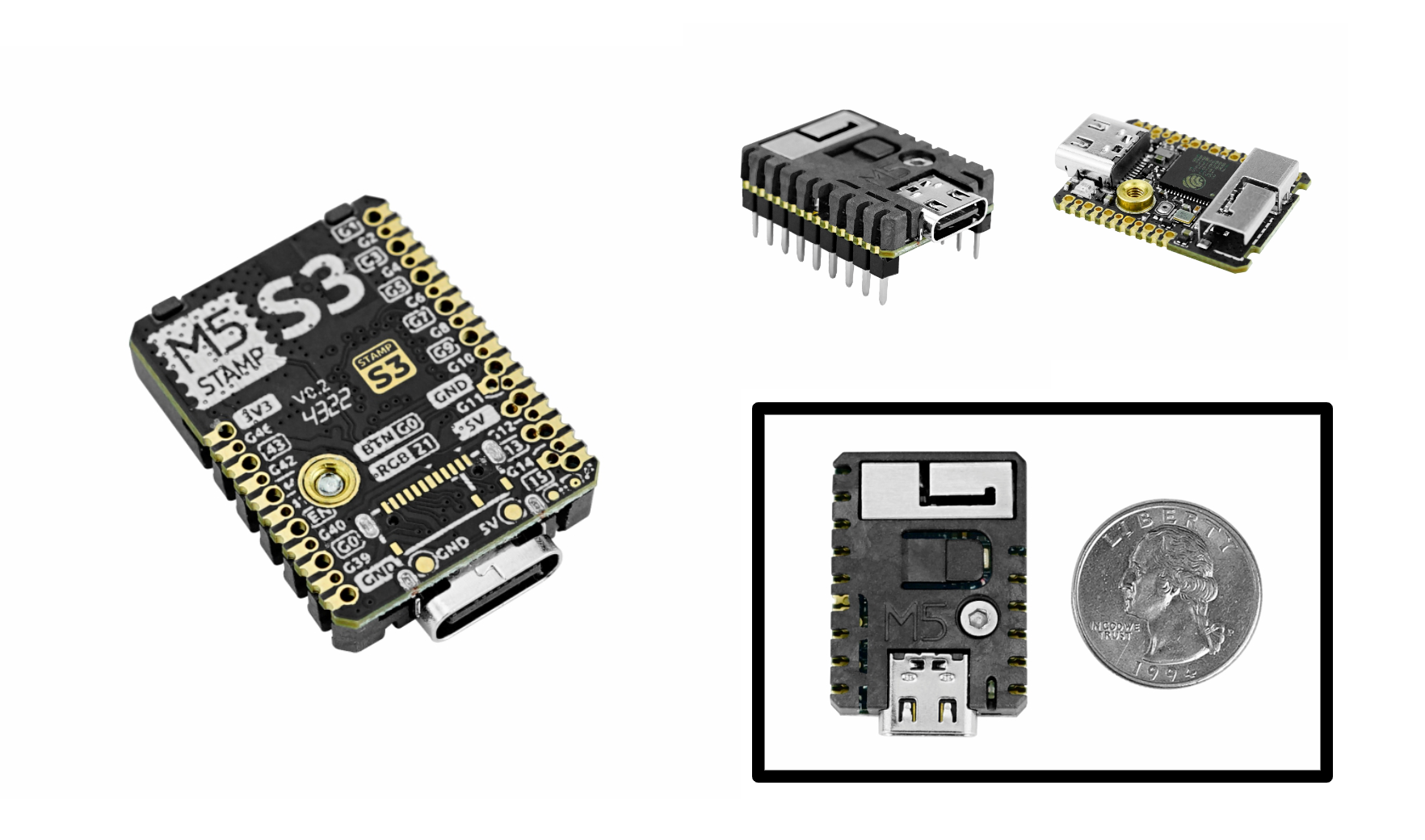

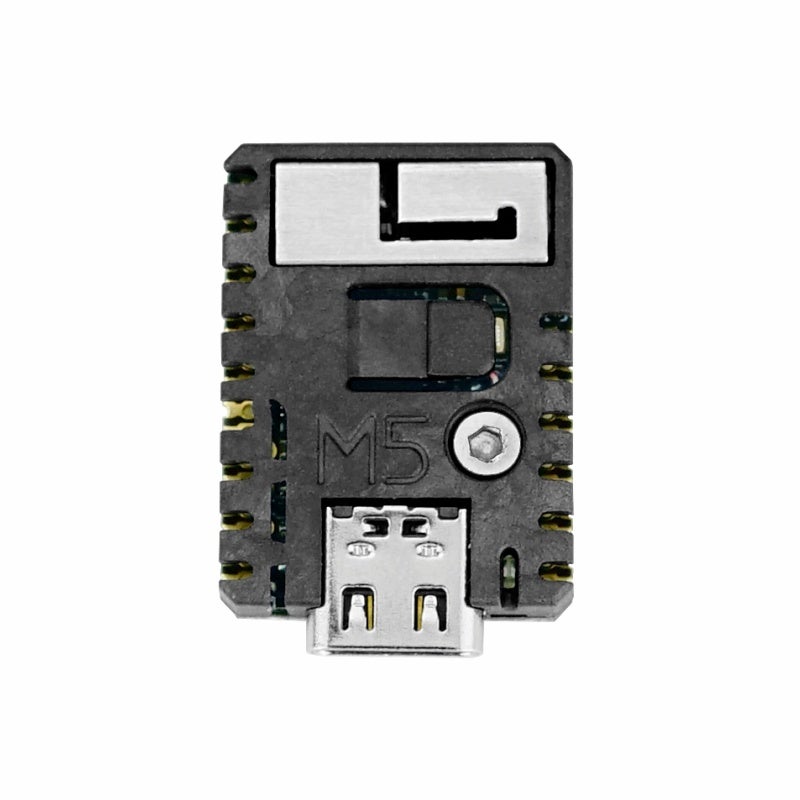

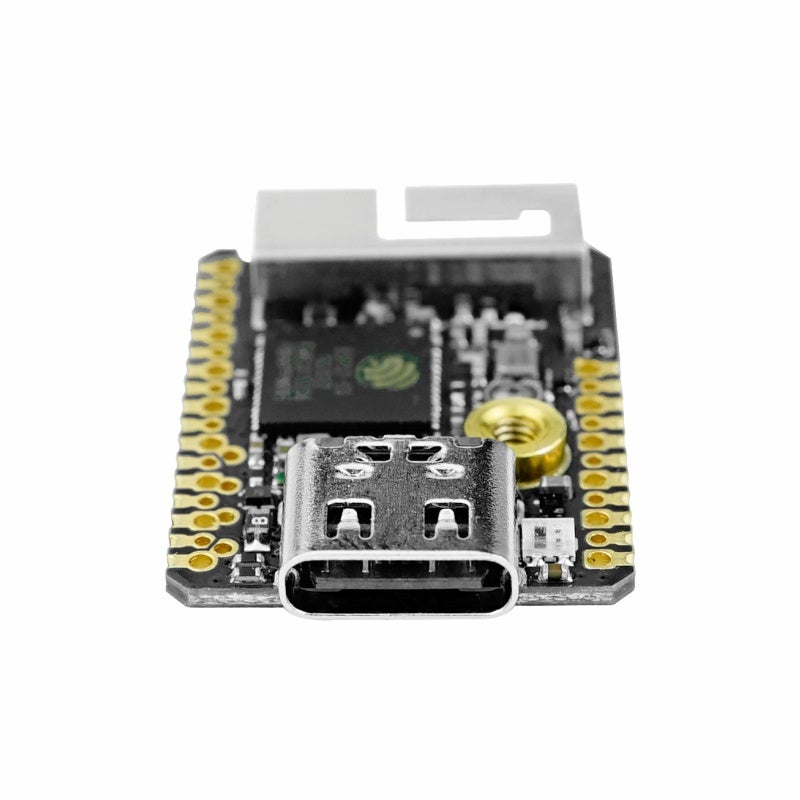

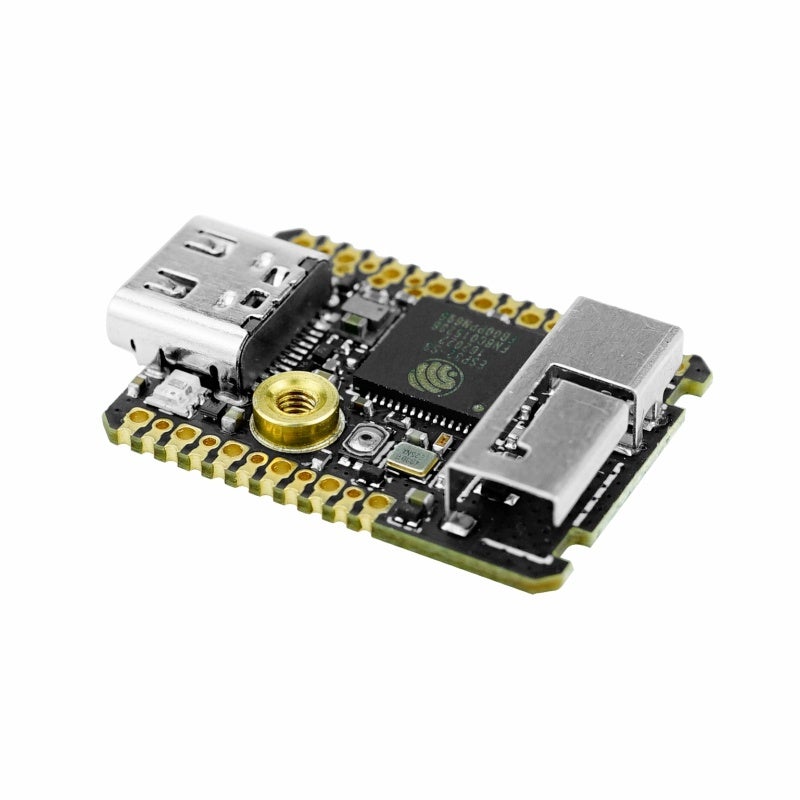

「M5Stamp S3」は、ESP32-S3FN8(2.4 GHz Wi-Fi)を搭載した切手（Stamp）サイズの小さな開発プラットフォームです。最高240 MHzで動作するXtensaデュアルコア32ビットLX7、プログラム可能なフルカラーLEDとプッシュボタンスイッチ、ESP32-S3FN8の各種I/O・GPIOを引き出し、面実装でもピンヘッダーでも使える端面スルーホール端子部を備えます。また、UIFlowを使ったグラフィカルプログラミングも可能です。



▶︎　「M5Stamp S3」の特徴




• ESP32-S3FN8(2.4 GHz Wi-Fi)搭載
• 最小サイズ
• 面実装／DIP／ワイヤー直付など様々な実装方法を取れる端面スルーホール端子部
• プログラマブルなフルカラーLEDとプッシュボタンスイッチ
• UIFlowでのグラフィカルプログラミングをサポート

▶︎　「M5Stamp S3」の仕様



• MCU：ESP32-S3FN8
• フラッシュメモリ：8 MB
• 電源電圧：5 V
• インターフェース：1 x プログラマブルプッシュボタンスイッチ、1 x フルカラーLED（WS2812B）
• アンテナ：2.4 GHz 3Dアンテナ
• 各種I/O：タッチセンサー、SD／SDIO／MMCマスタコントローラ、SPI、SPI／SDIOスレーブコントローラ、EMAC、モーターPWM、LED-PWM、UART、I2C、I2S、GPIO、パルスカウンタ
• 実装方法
  • ①端面スルーホールランド：面実装またはDIP（1.27 mmピッチまたは2.54mmピッチ（注１））またはワイヤー直付
  • ②8P／12P FPCコネクタ用パッド：8Pまたは12PのFPCコネクタを実装
• 動作温度範囲：0～40℃

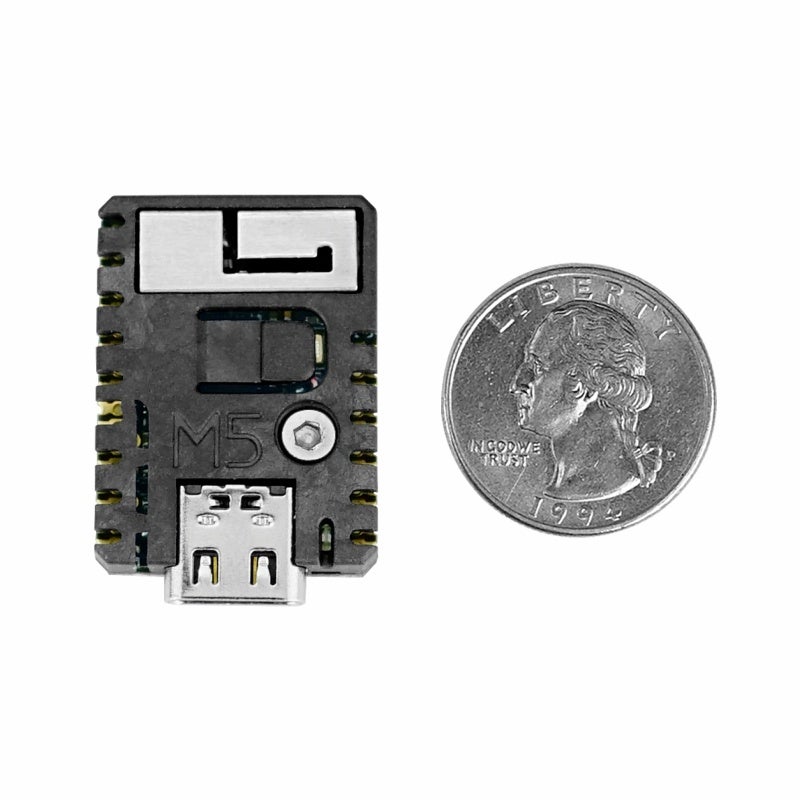

• 製品寸法：26 x 18 x 5 mm
• 製品重量：3.2 g

（注１）2.54 mmピッチのコネクタを実装する場合は大きい穴の端面スルーホールランドのみ使用できます。

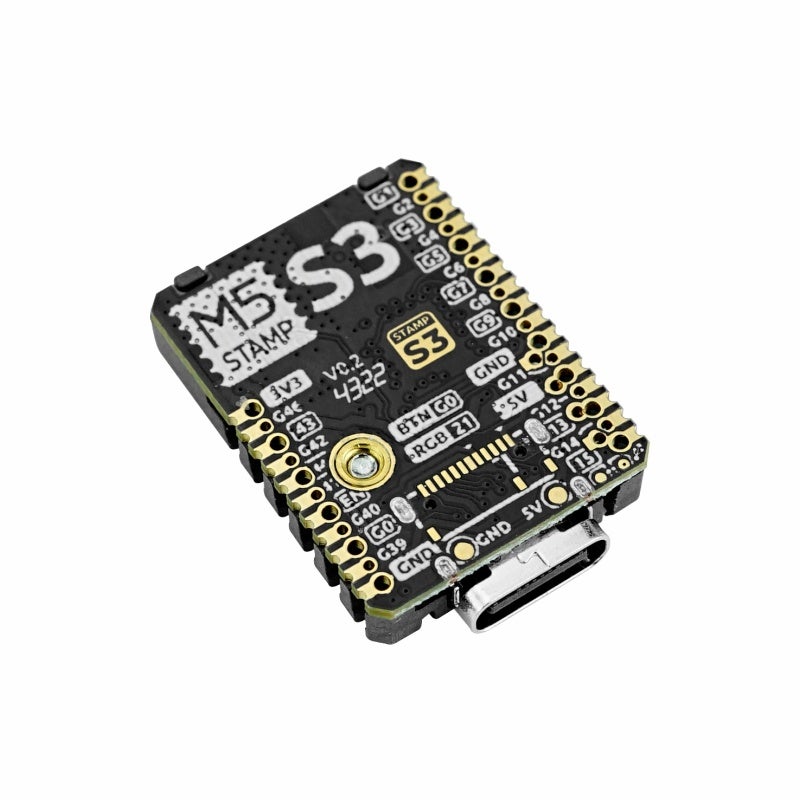

「M5Stamp S3」のピンマップ

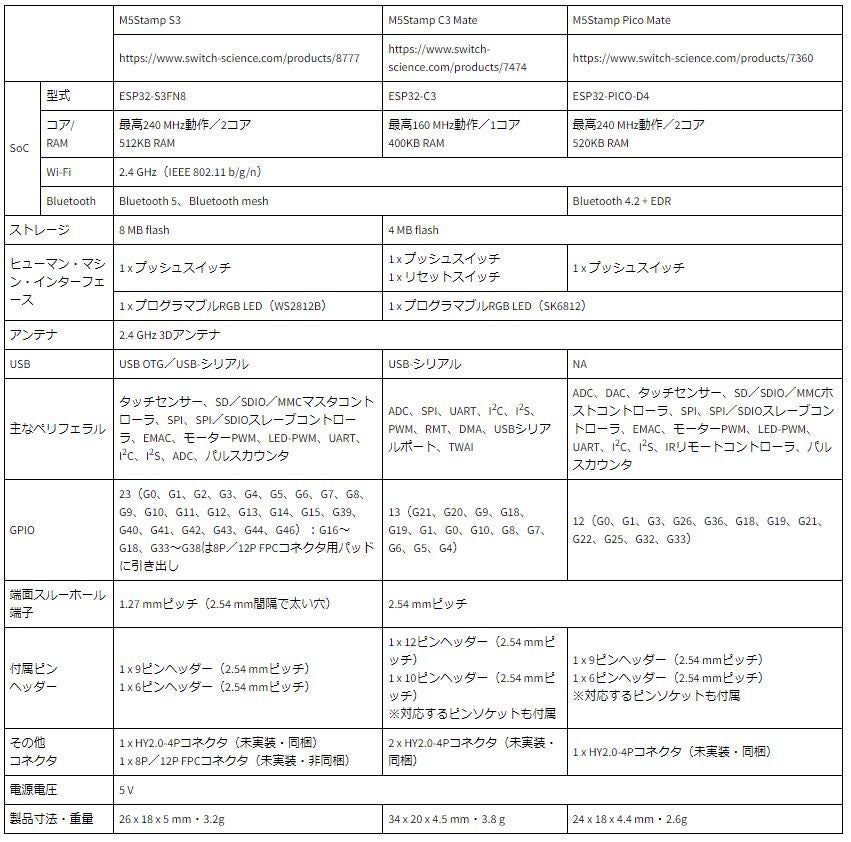

▶︎　M5Stampシリーズの主要モジュール比較



▶︎　販売情報
スイッチサイエンスのウェブショップ（ https://www.switch-science.com/ ） にて販売します。


型番　M5STACK-S007
商品名　M5Stamp S3
価格（消費税込み）　1,122 円

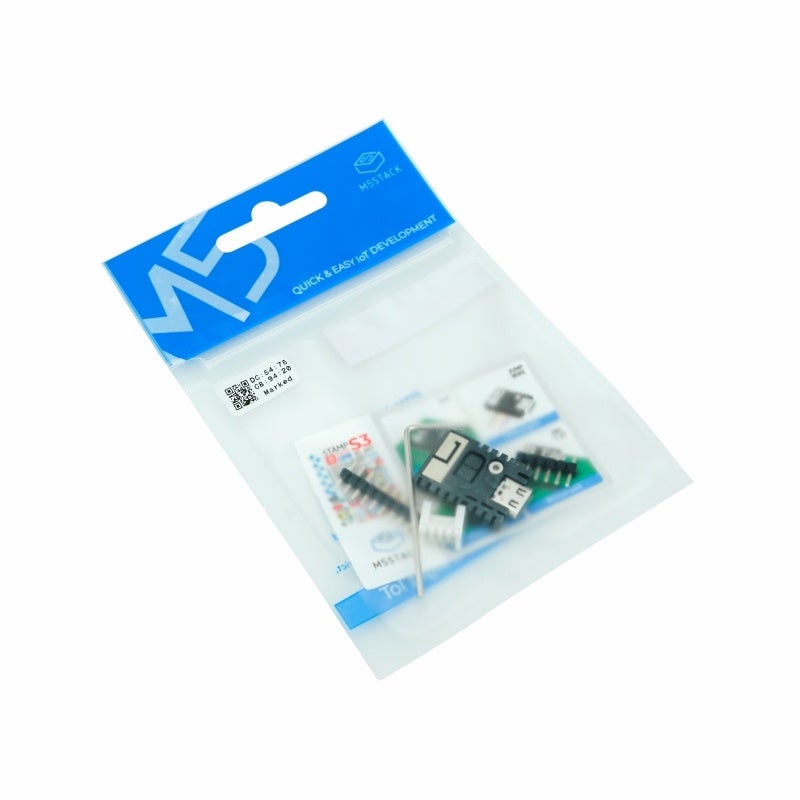

内容物

　 1 x M5Stamp S3
　 1 x HY2.0-4Pコネクタ
　 1 x ピンヘッダー（2.54 mmピッチ6ピン）
　 1 x ピンヘッダー（2.54 mmピッチ9ピン）
　 1 x 六角レンチ
　 1 x ステッカー（ ピン配置や技適マークが記載されています。本体に貼付しない場合でも大切に保管してください）

購入ページ　https://ssci.to/8777
