産業用CTスキャンを使用した枯れない植物フィギュア！『アガベ チタノタ レッドキャットウィーズル』
本商品は、植物フィギュアのハンドメイド制作を行うLOBINDONと共同で開発を行い、産業用 CT スキャンを使用して枯れる事のない植物フィギュアの製作協力を行いました。
アガベ チタノタ "レッドキャットウィーズル"とは？
‘レッド・キャットウィーズル’は、アガベ・チタノタの中でも特に人気種で赤みを帯びた株姿が特徴です。美しい形に育てるのが非常に難しく日の当て方や水の上げる量だけでも形状が大きく変わります。
- CTスキャンを使用したフィギュア製作とは

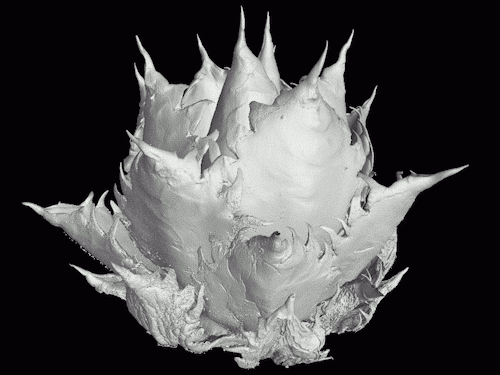

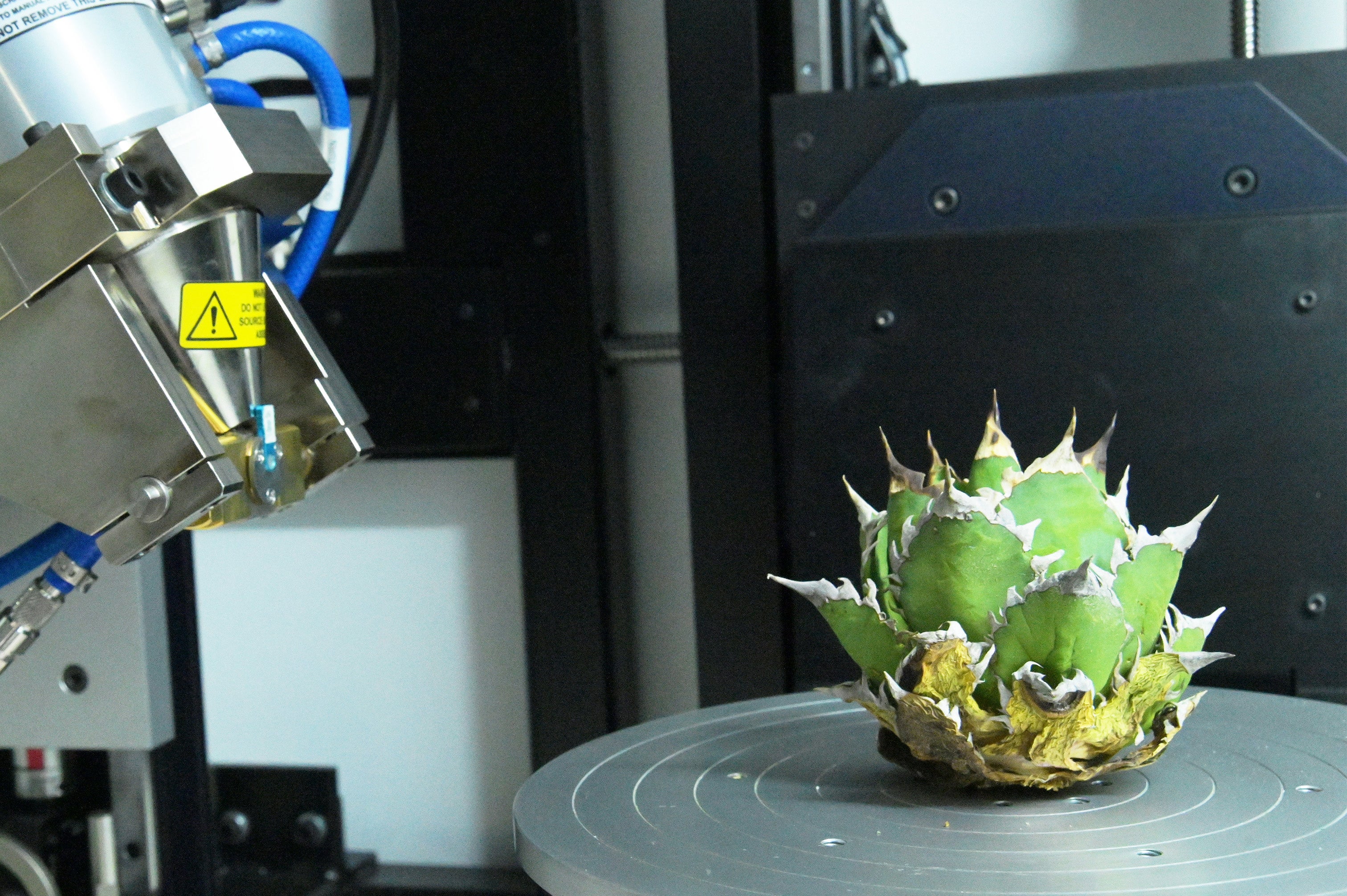

アガベ チタノタ "レッドキャットウィーズル"は美しい形に育てるのが非常に難しくまた数日で形が変化してしまう為、一番美しい状態のままフィギュアにしたいとLOBINDONの橋上様からご依頼を受けて細部の形状まで高精度にスキャニングすることが可能で歴史的文化財の複製などにも使われている産業用 CT スキャンを用いてアガベ チタノタ "レッドキャットウィーズル"を撮影しその画像データを 3 次元に変換することで、モデルを作成しました。

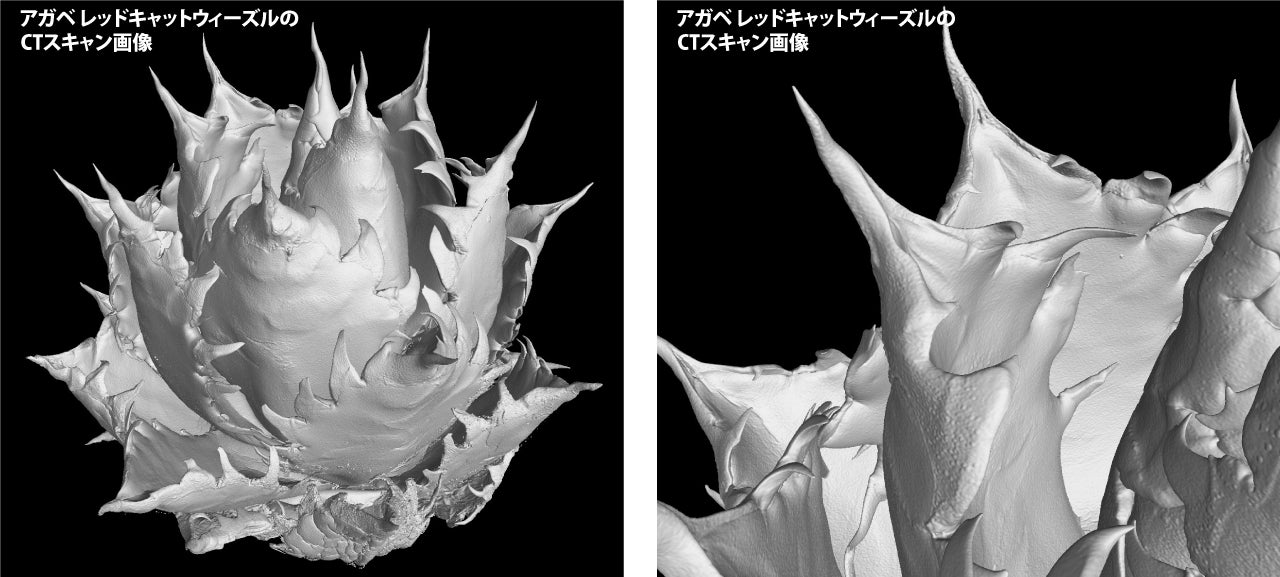

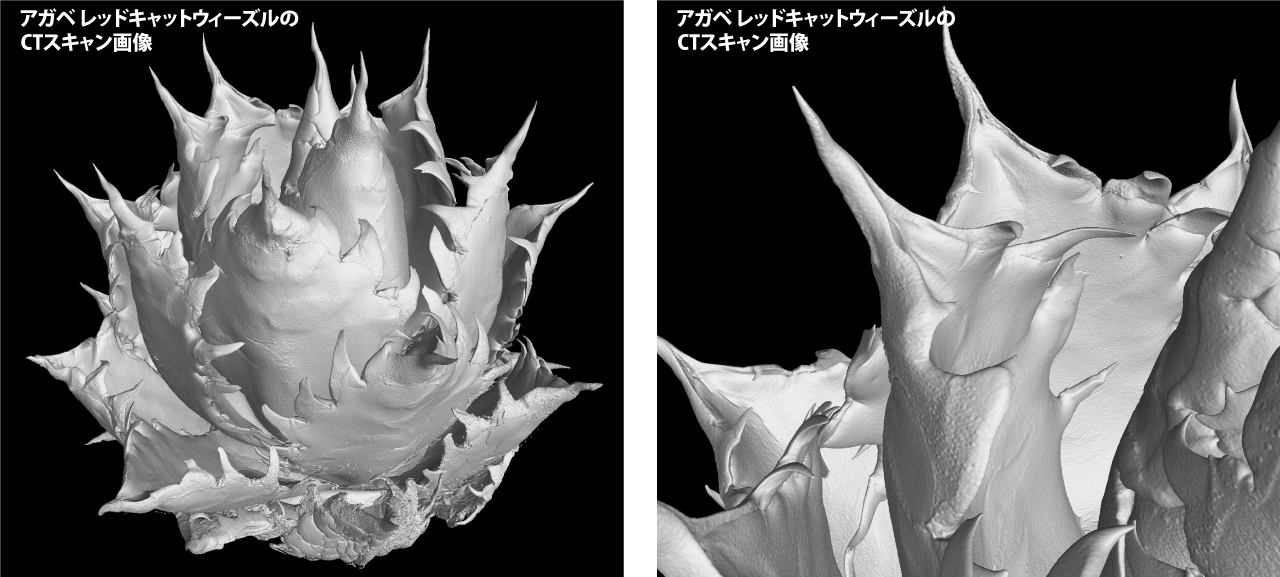

産業用 CT スキャンで撮影することで葉や棘の 1 本 1 本まで本物と 全く同じ形状を再現することができます。
また従来のスキャナーでは難しい細かなディテールや溝の部分まではっきりとデータ化することができます。
- 他にも産業用 CT スキャンは検査したいものを非破壊・非接触で内部を検査することができます。
樹脂成形品

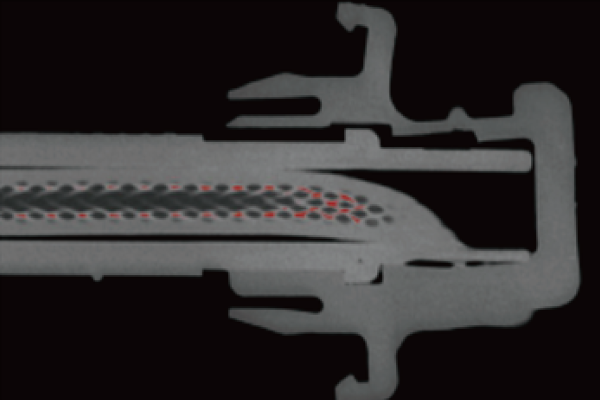

成形品内部の状態を可視化しボイドの位置を確認することで最適な成型条件を追求することができます。
金型組立時の誤差を非破壊計測

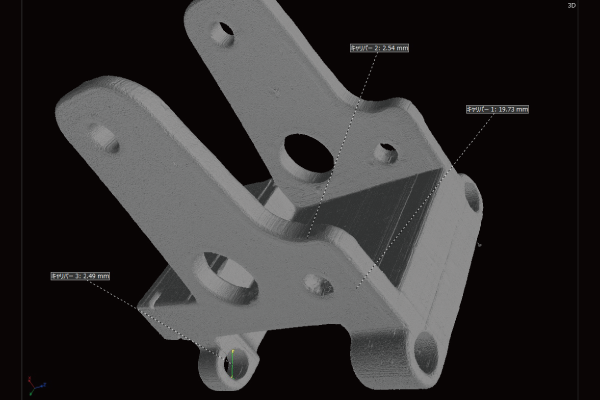

今まで確認することが出来なかった金型組立時の誤差をCTスキャンを使用することで可視化し、調整箇所を確認することができます。また成形品の設計値と実測値を比較し誤差の抽出することで時間を短縮して金型調整をすることができます。
インサート成形後の内部可視化

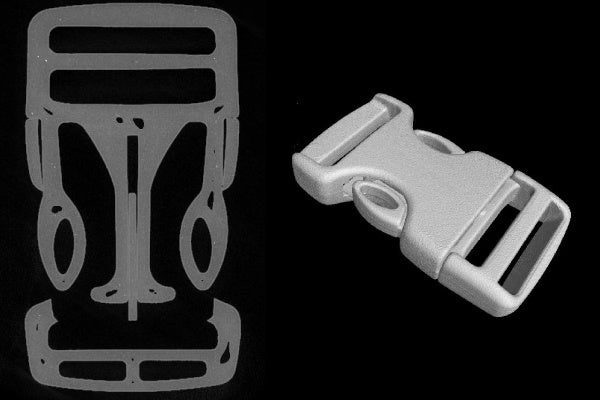

インサート成形後の製品の内部を可視化することで位置の確認や境界面、繊維配向を調べることが出来ます。また内部欠陥のボイドを検出することが出来ます。
射出成形品繊維配向の可視化

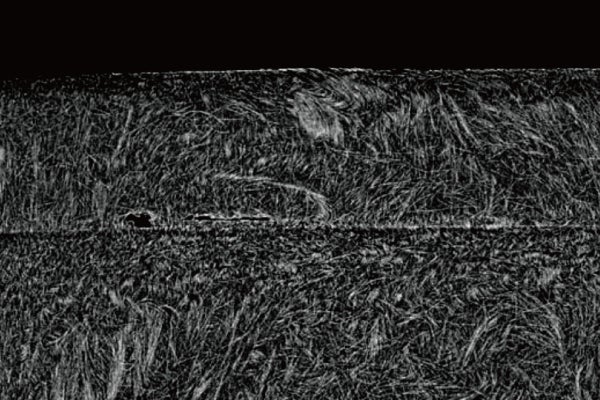

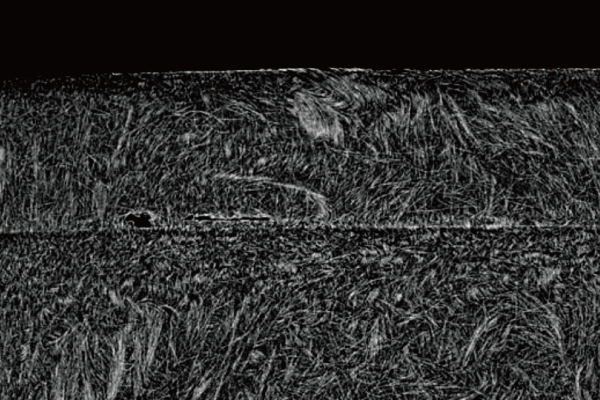

FRPやCFRPといった繊維強化プラスチックの繊維・粒子の分布・全体の向きを可視化できます。 強度の弱い繊維配向層を可視化し確認することで強度の検証に繋がります。

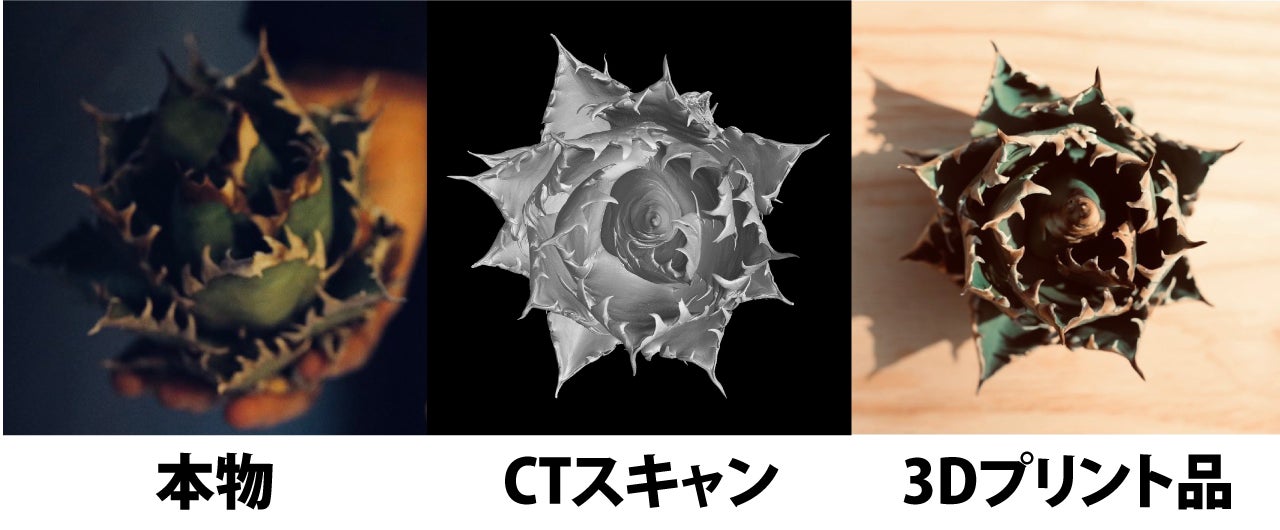

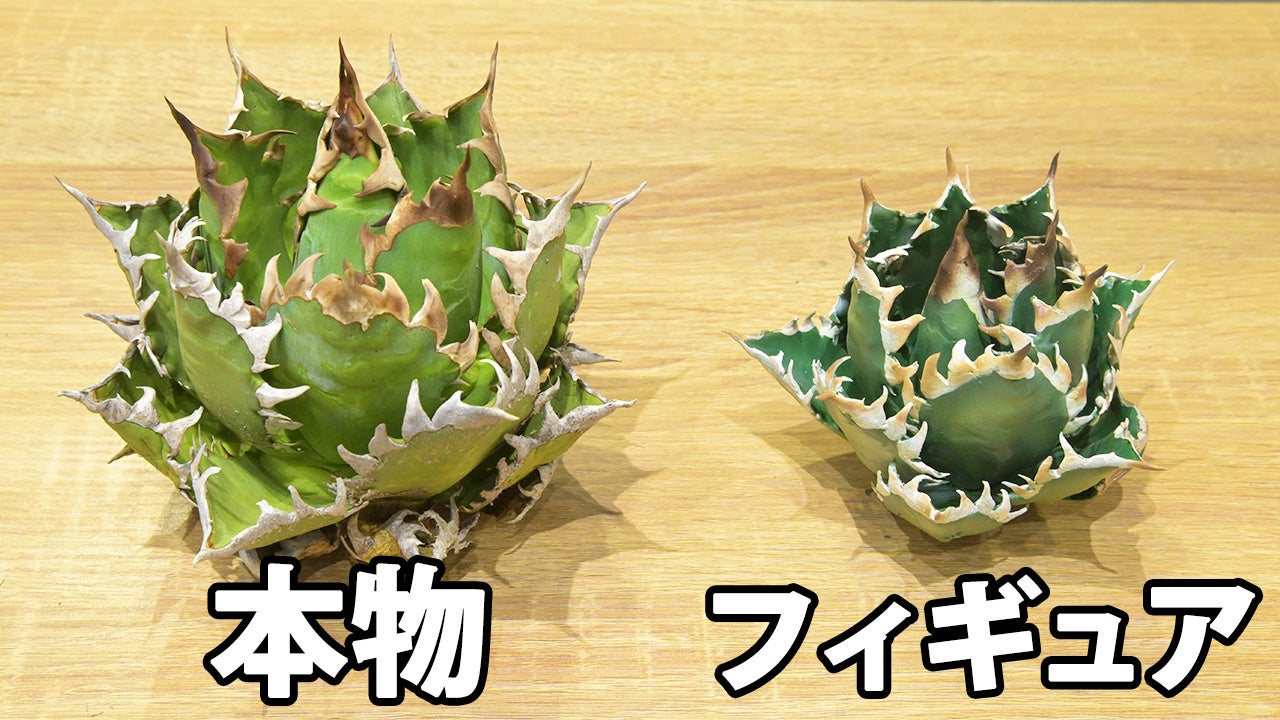

その後、LOBINDONは熱溶解積層方式の3Dプリンターではスキャニングモデルの造形が難しいと考え高精度な造形ができる光造形3Dプリンターでアガベ チタノタ レッドキャットウィーズルを造形し一つ一つ手作業で着色を行い本物に近いフィギュアが完成しました。

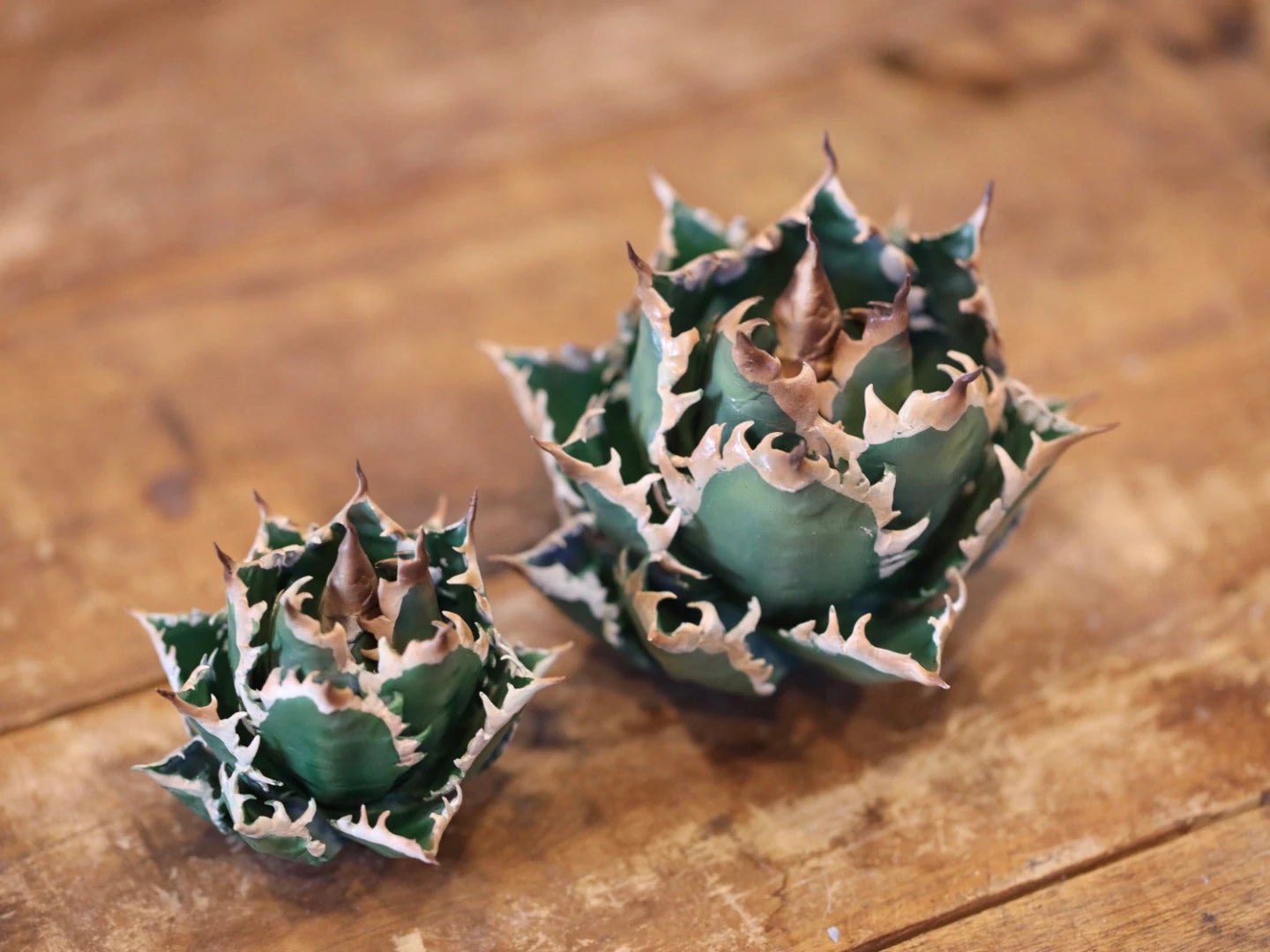

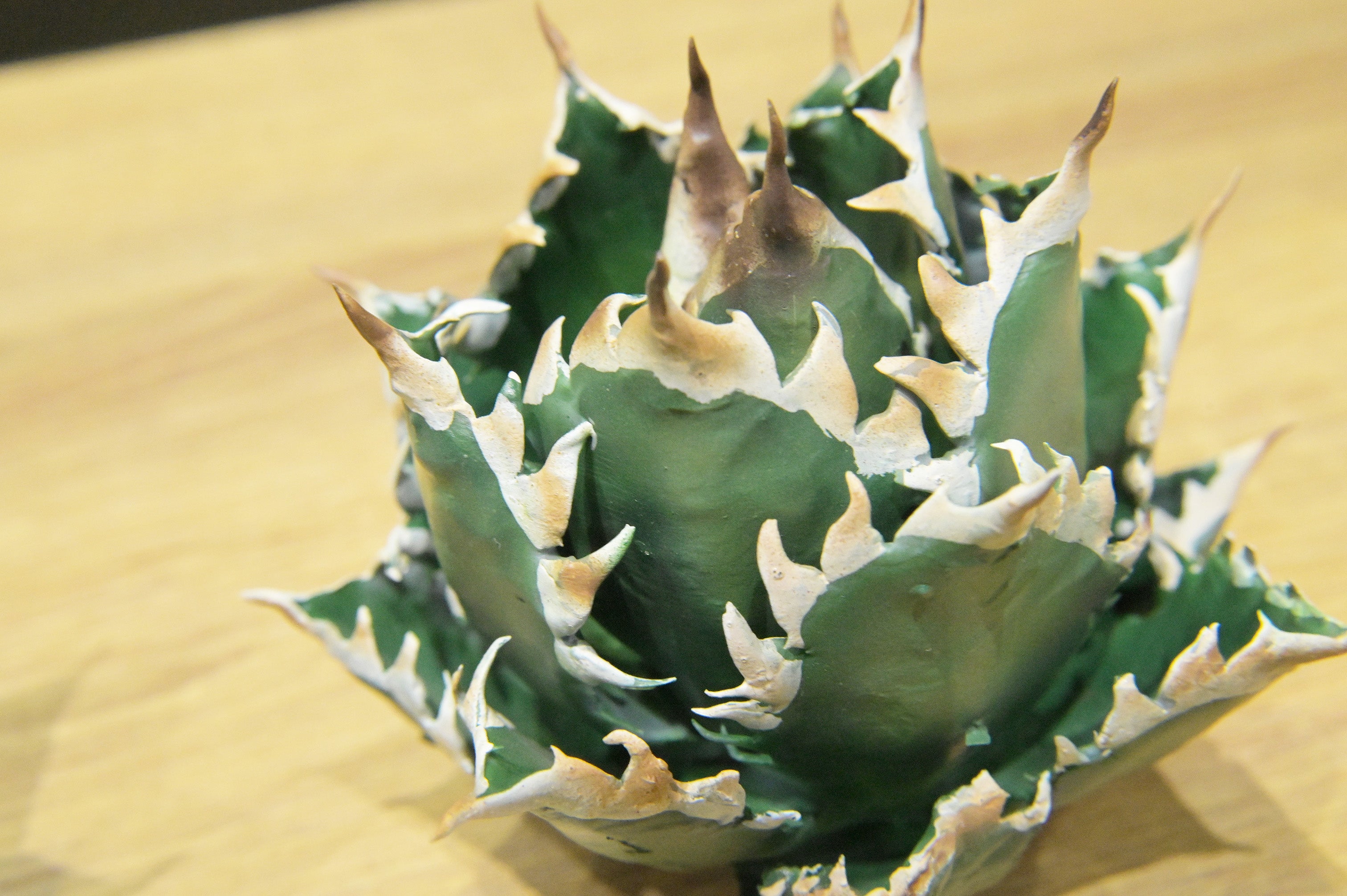

【3Dプリンターで出力したアガベ チタノタ レッドキャットウィーズル】
【商品概要】
・品名 ：Agave Full Color S size
・販売価格 ：4800円（税込）
・サイズ ：W約80mm × H約65mm
・販売URL : https://lobindon.net/products/agave-full-color-s-size
・品名 ：Agave Full Color M size
・販売価格 ：9800円（税込）
・サイズ ：W約125mm × H約90mm
・販売URL : https://lobindon.net/products/agave-full-color-m-size
【左:Sサイズ 右:Mサイズ】
商品詳細：
https://lobindon.net/
- 産業用CTスキャンの仕組み

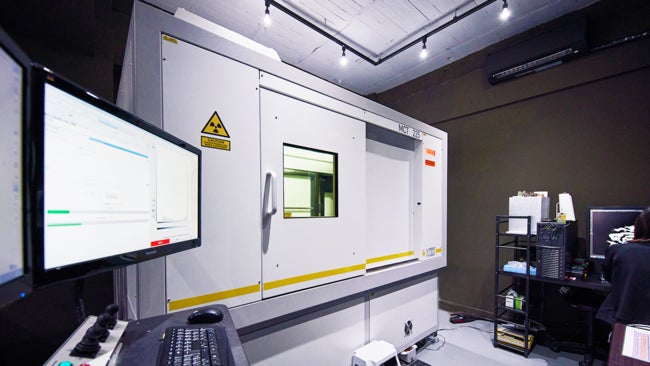

対象物を360°回転させながらＸ線を照射し非破壊で内部構造を可視化する機能となります。 対象物の密度の差によって受光部に届くＸ線量の差を利用して取得した透過画像を基に、CTデータを再構築して 3D形状にします。 つまり対象物を破壊せずに内部を可視化出来る装置となります。
