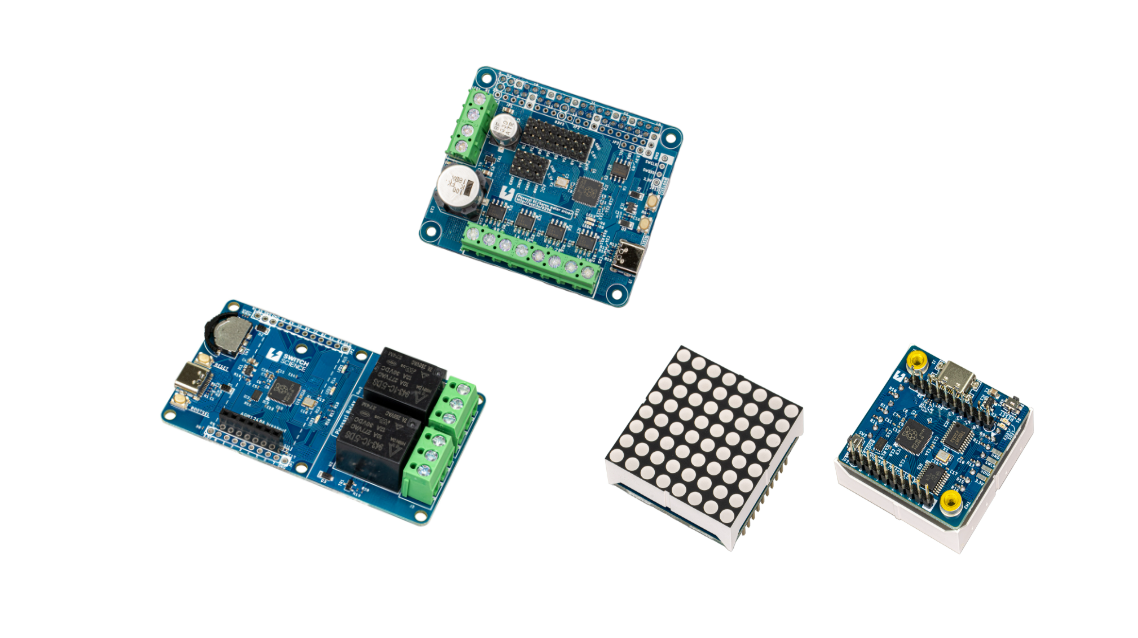

スイッチサイエンス、Raspberry Pi RP2040搭載シリーズ「Picossci（ピコッシィ）」を拡充、サーボモータードライバ、ドットマトリクスLED、デュアルリレーの3種

株式会社スイッチサイエンス（以下スイッチサイエンス、本社：東京都新宿区、代表取締役：金本茂）は、 Raspberry Pi財団が独自に開発したARM Cortex M0+デュアルコアのRP2040マイコンを搭載した基板シリーズ「Picossci（ピコッシィ）」を拡充、サーボモータードライバ、ドットマトリクスLED、デュアルリレーの3種を販売開始しました。

今回発売の3種を含め、Picossciシリーズは8種を展開中です。

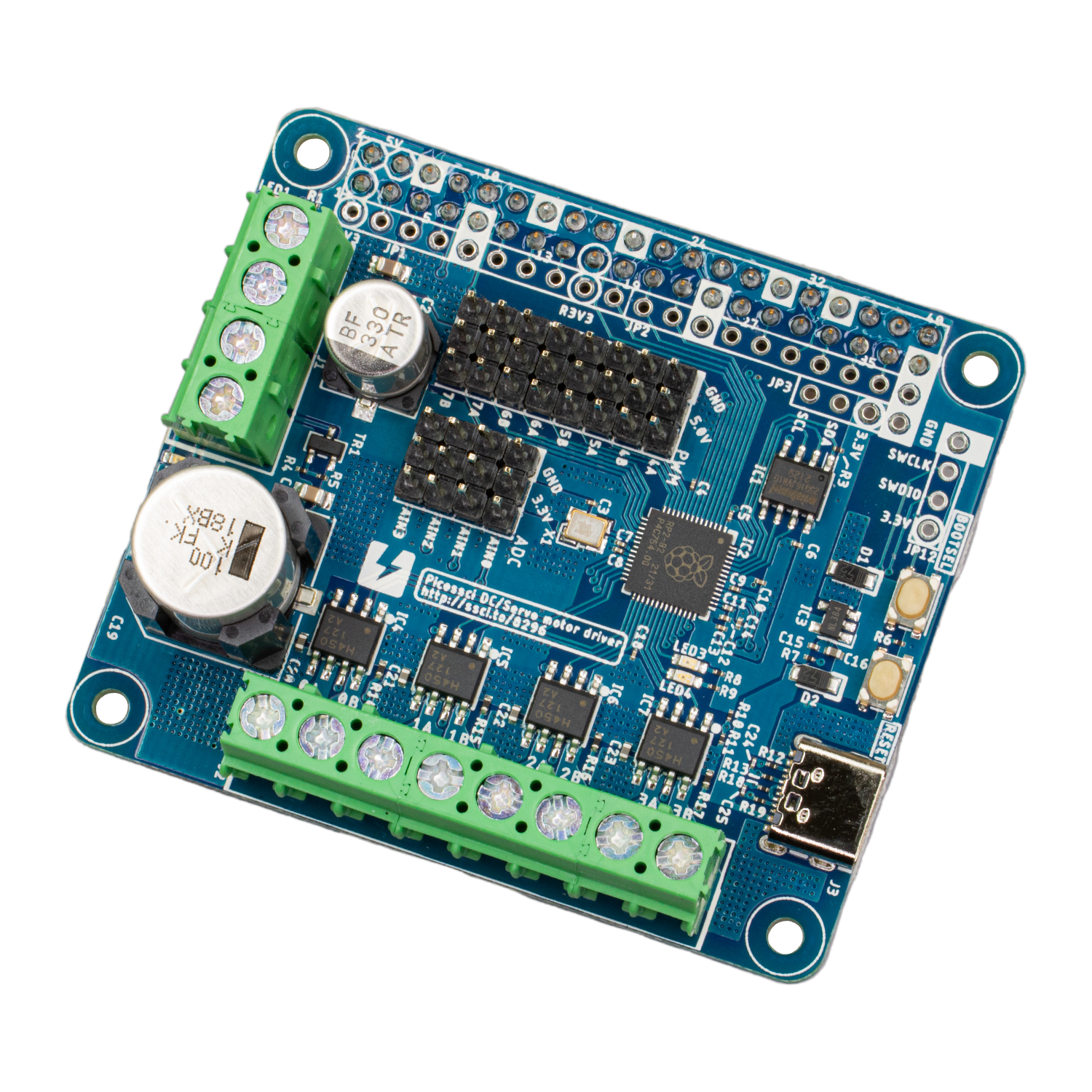

「Picossci DC/サーボモータードライバ（RP2040搭載）」は、最大で4個のDCモーターと8個のサーボモーターをドライブできるモーター制御基板です。RP2040 マイコンを搭載し、基板単体でのモーター制御もRaspberry Pi と連携したモーター制御もでき、DCモーターの電源電圧は 4.5 V ～ 44 Vと幅広いです。

▶︎　「Picossci DC/サーボモータードライバ（RP2040搭載）」の仕様

• RP2040マイコン搭載

• フラッシュメモリ：2 MB （16 Mbit）

• USB Type-C コネクタ搭載（USB 2.0）BOOTSEL、RESET ボタン搭載

• I2C 端子搭載

• SWD 端子搭載

• 最大で4個のDCモーターを接続可能

• モータードライバ [4 x [TB67H450FNG][1]] を搭載（入力電圧は 4.5 V～44 V）

• 最大で8個のサーボモータを接続可能

• 4 chのアナログ入力端子搭載

• Raspberry Pi 40 pin拡張コネクタ搭載

• Raspberry Pi 40 pin拡張コネクタ引き出し端子搭載

• ロジックとモーターに分離した電源端子搭載

• 汎用LED 2個

• サイズ :  65.0 × 56.0 mm （Raspberry Pi HATと同サイズ）

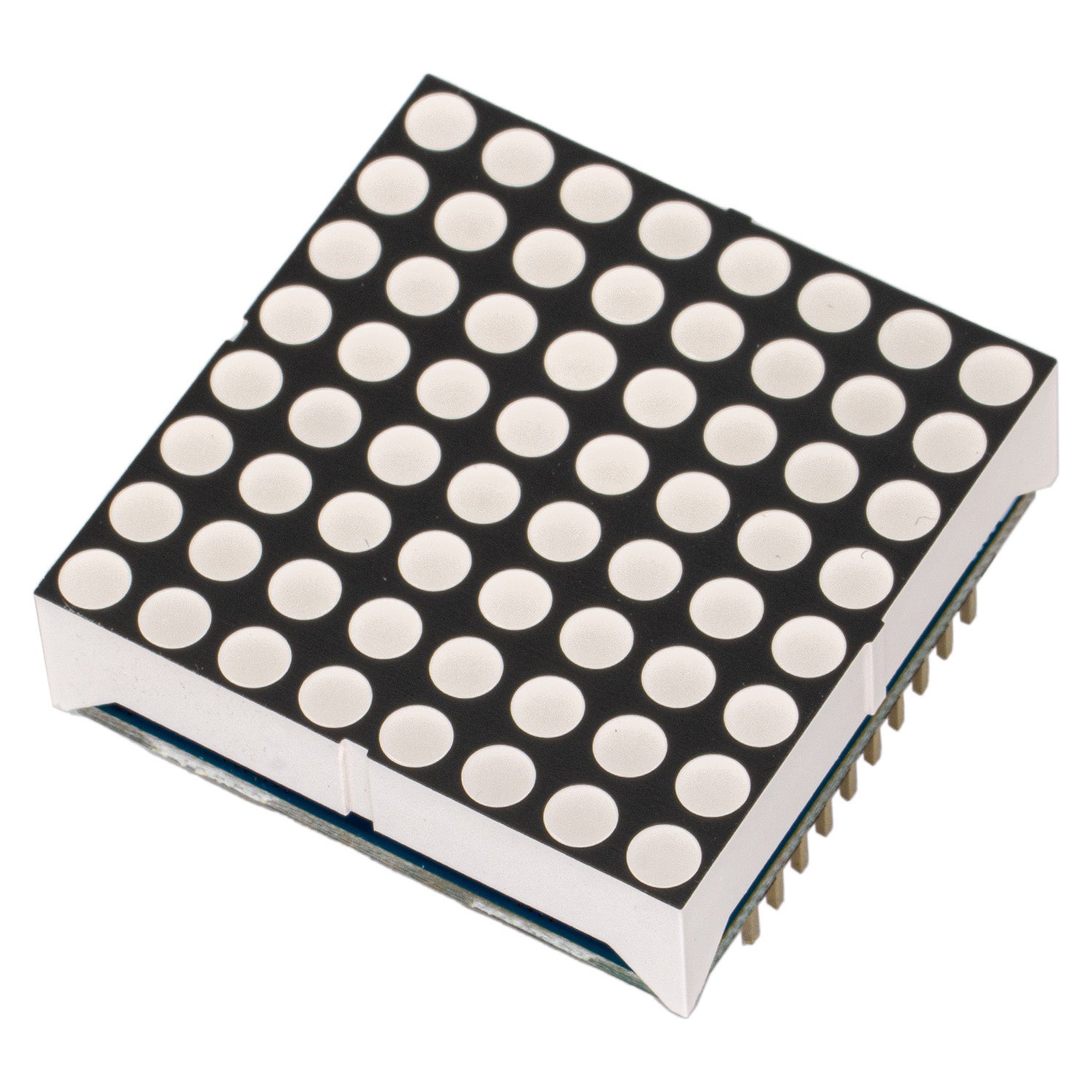

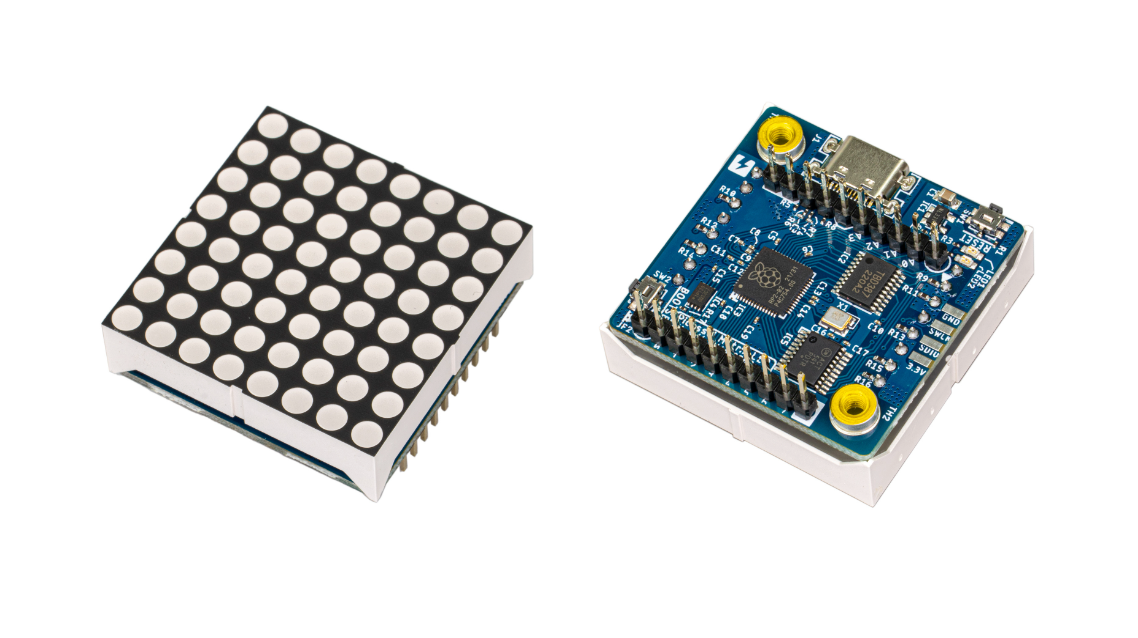

「Picossci ドットマトリックスLED（RP2040搭載）」は、8 × 8 の赤色ドットマトリックス LEDと、Raspberry Pi Pico で使われる RP2040 を搭載した制御基板を一体にしたドットLEDモジュールです。制御基板が小さいのでモジュールを隣接して使うことができます。

▶︎　「Picossci ドットマトリックスLED（RP2040搭載）」の仕様

• RP2040搭載

• 16 Mbit Flash ROM 搭載

• 12.000 MHzクロック発振器搭載

• 3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）

• RESET ボタン、BOOTSELボタン搭載

• 4.76 mm ピッチ、8ｘ8 赤色ドットマトリックスLED搭載

• 汎用LED x 2（黄緑と赤）搭載

• 拡張ピンは 10ピン（2.54 mm ピッチ）× 2列

• GPIO x 8 （GPIO0 ～ 7）

• アナログ入力ピン x 4（GPIO26 ～ 29）

• USB Type-C コネクタ搭載

• USB 電源・信号の入力ピン搭載（基板上のコネクタとの併用は不可）

• 基板固定用の M3 ねじ穴 x 2 搭載

• LED 制御ファームウェア搭載済み（シリアル入力で制御可能）

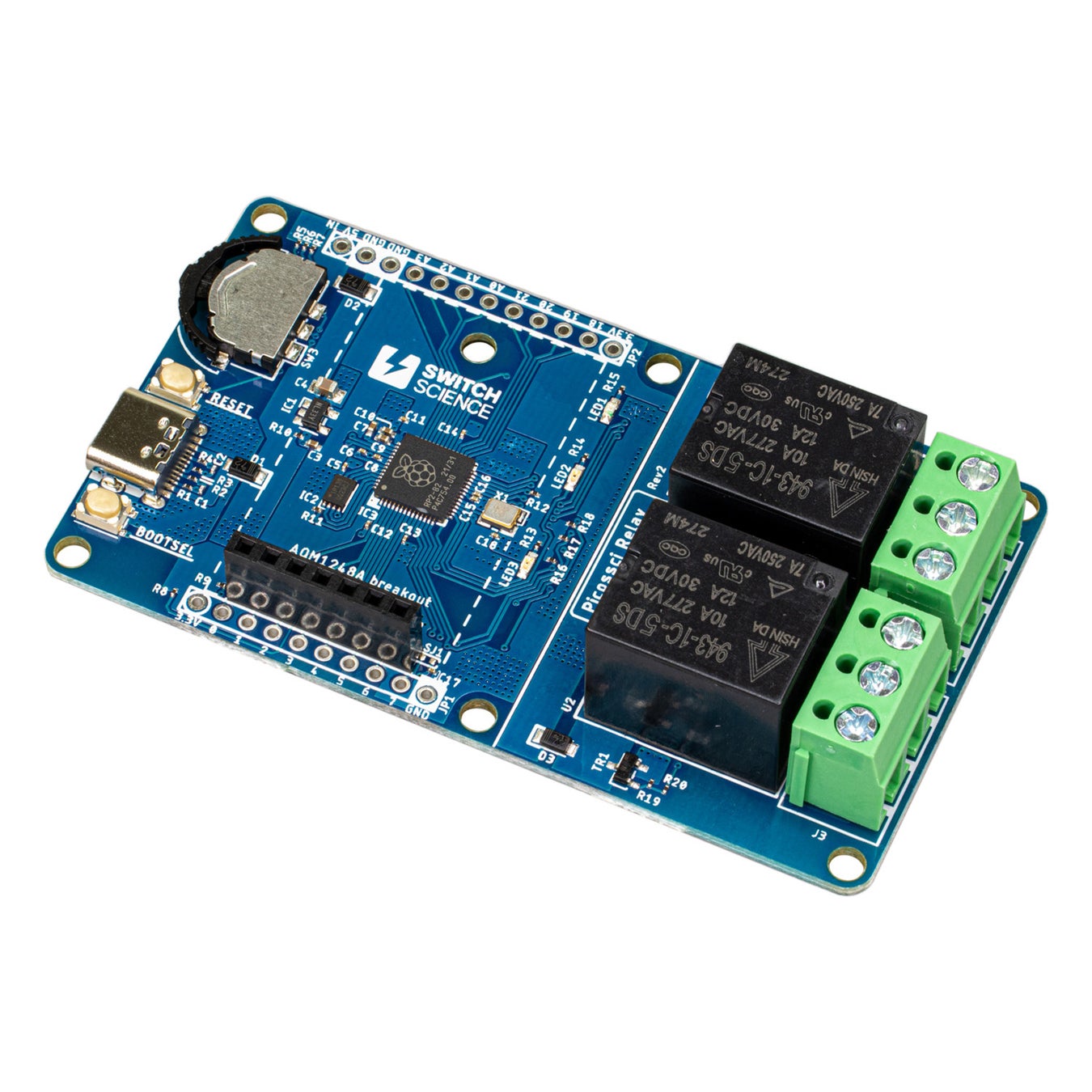

「Picossci デュアルリレー（RP2040搭載）」は、2チャンネルのリレーを搭載したRP2040マイコンボード（Picossci）です。USBシリアルでリレーをコントロール出来るファームウェアが書き込まれています。PCなどで照明や扇風機などをON/OFFできます。

▶︎　「Picossci デュアルリレー（RP2040搭載）」の仕様

• RP2040搭載

• 16 Mbit Flash ROM 搭載

• 12.000 MHzクロック発振器搭載

• 3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）

• RESET ボタン、BOOTSELボタン搭載

• 3 x 汎用LED（青／黄緑／赤）搭載

• レバースイッチ搭載（左右・押し込み）

• グラフィック液晶接続コネクタ（[SKU：2608][2]）

• 2 x リレー端子（AC 100 V／12 A、DC 30 V／12 A）

• USB Type-C コネクタ搭載

▶︎　販売情報
スイッチサイエンスのウェブショップ（ https://www.switch-science.com/ ） にて販売します。

型番　SSCI-082969
商品名　Picossci DC/サーボモータードライバ（RP2040搭載）
価格（消費税込み）　6,930 円
購入ページ　https://ssci.to/8296
内容物
    1 x Picossci DC/サーボモータードライバ 基板

    4 x ジュラコン スペーサー（M2.6 x 16.0 mm）

    8 x 金属（鉄）ナベ小ネジ（M2.6 x 8 mm）

型番　SSCI-089678
商品名　Picossci ドットマトリックスLED（RP2040搭載）
価格（消費税込み）　3,740 円
購入ページ　https://ssci.to/8967

型番　SSCI-092067
商品名　Picossci デュアルリレー（RP2040搭載）
価格（消費税込み）　4,400 円
購入ページ　https://ssci.to/9206
