スイッチサイエンス、Raspberry Pi RP2040搭載シリーズ「Picossci（ピコッシィ）」を拡充、ビデオ出力／オーディオ出力端子搭載の「NTSCボード」を2024年6月20日販売開始

株式会社スイッチサイエンス（以下スイッチサイエンス、本社：東京都新宿区、代表取締役：金本茂）は、 Raspberry Pi財団が独自に開発したARM Cortex M0+デュアルコアのRP2040マイコンを搭載した基板シリーズ「Picossci（ピコッシィ）」を拡充、ビデオ出力／オーディオ出力端子搭載の「NTSCボード」を2024年6月20日販売開始します。

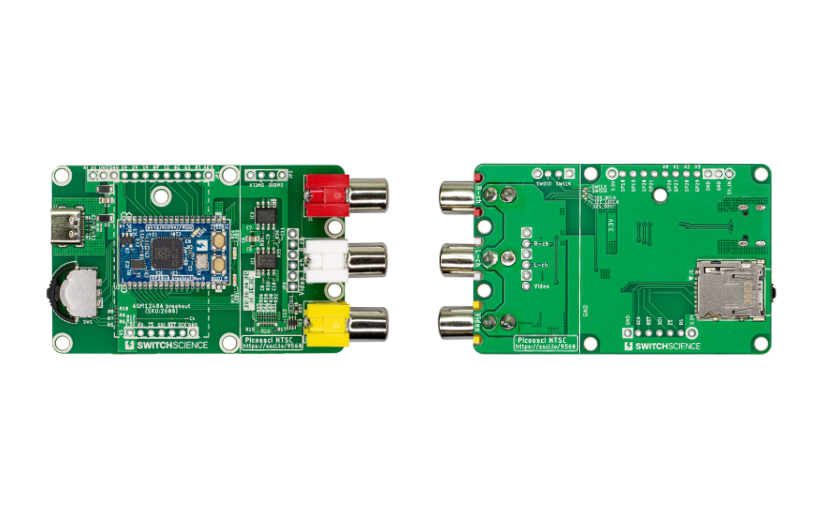

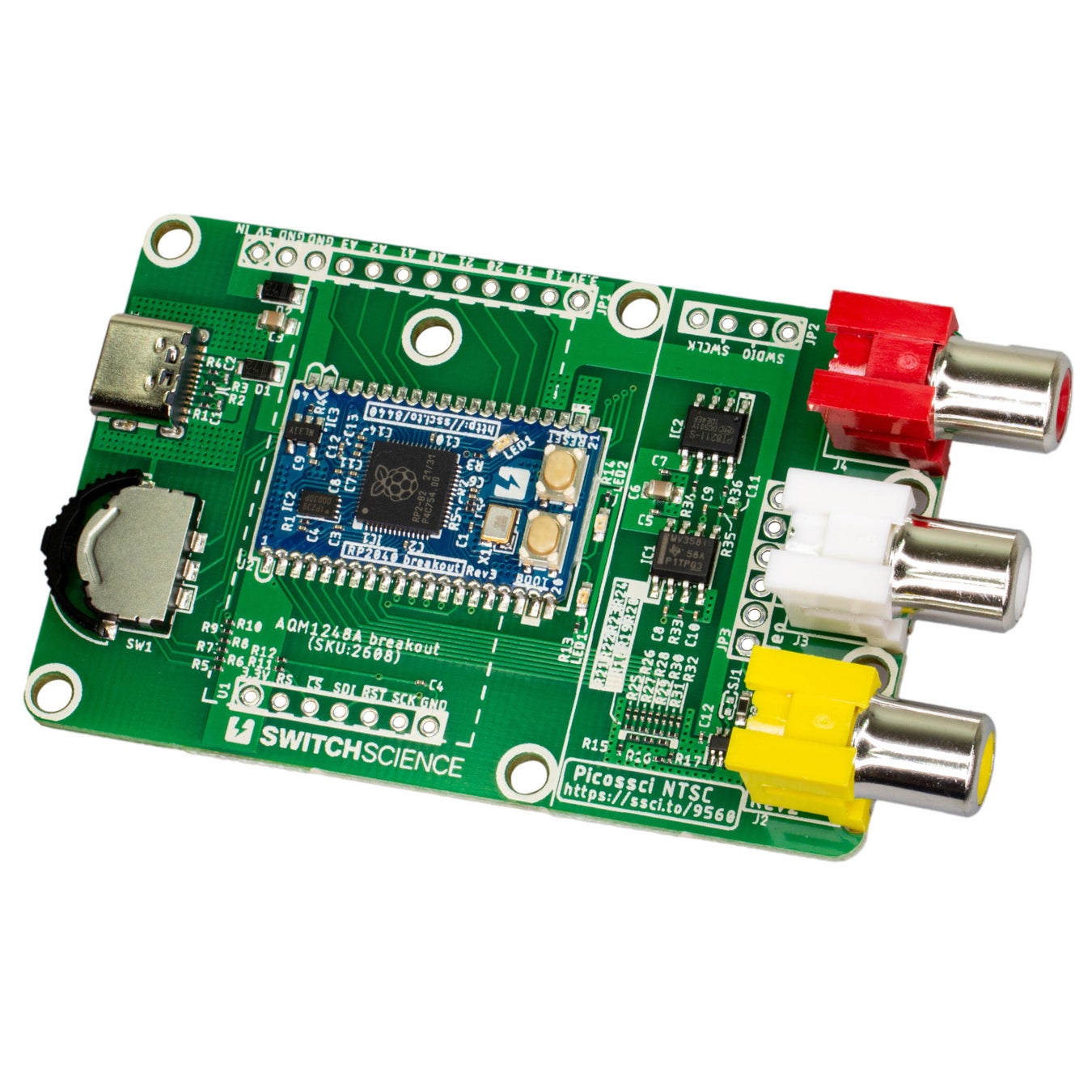

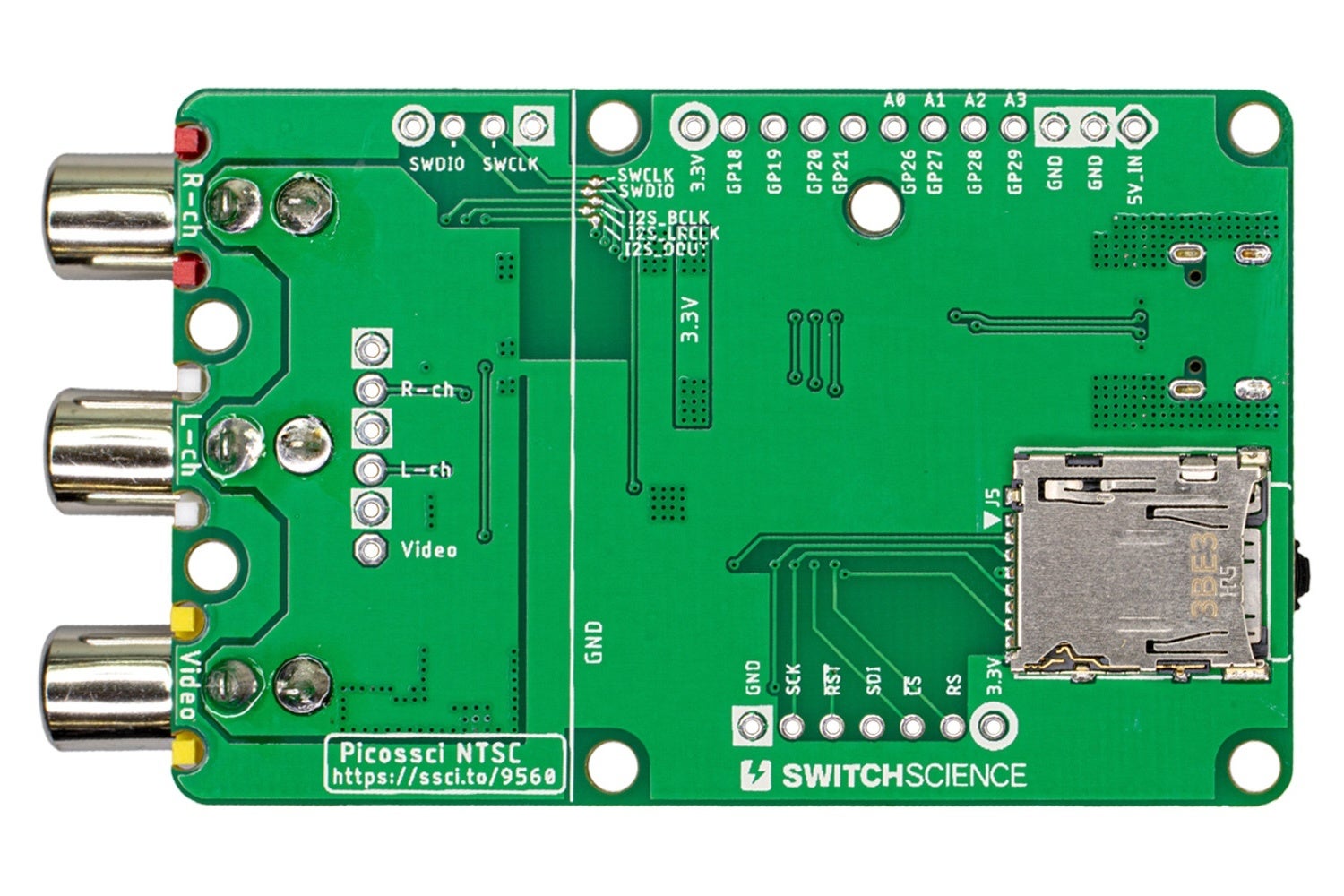

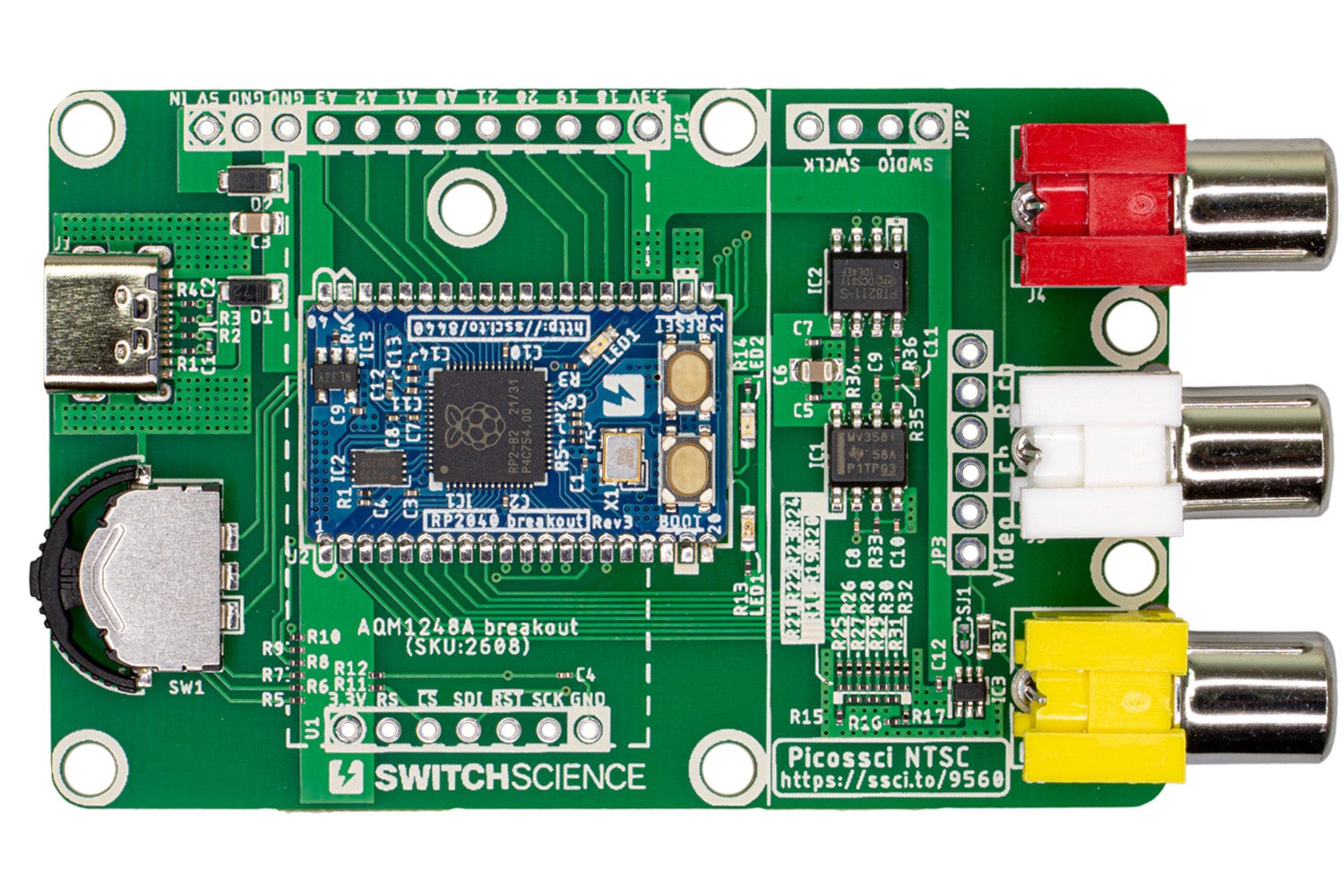

「Picossci NTSCボード」は、マイコン部にPicossci RP2040 ピッチ変換基板、ビデオ出力端子／オーディオ出力端子を搭載した RP2040 マイコンボードです。

ビデオ端子はソフト処理によりビデオストリームデータをR2R-DACに流し込み、NTSC信号を出力してます。またステレオオーディオ端子にはI2S-DAC（PT8211）のオーディオ信号が出力されます。

CPU周辺機能として、 汎用LED x 3（黄緑x2／赤x1）、レバースイッチ（左右・押し込み）、SDカードソケットが搭載されていて、ソフトウェアから直接利用できます。

GPIO、グラフィック液晶接続コネクタは配線パターンのみ搭載しているので、必要に応じて部品をはんだ付けして拡張できます。

▶︎　「Picossci NTSCボード」の仕様

• RP2040 搭載

• 16 Mbit Flash ROM 搭載

• 12.000 MHzクロック発振器搭載

• ビデオ出力端子（ビデオアンプ付きR2R-DAC出力）搭載

• ステレオオーディオ出力端子（I2S-DAC 出力）搭載

• 3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）

• RESET ボタン、BOOTSELボタン搭載

• 汎用LED x 3（黄緑x2／赤x1）搭載

• レバースイッチ搭載（左右・押し込み）

• SDカードソケット

• USB Type-C コネクタ搭載

※以下は配線パターンのみ（部品をはんだ付けすれば動きます）

• 拡張ピンは12ピン（2.54 ㎜ ピッチ）

  • GPIO x 3 （GPIO19 ～ 21）

  • GPIO x 1 （GPIO18：I2S信号と共用）

  • アナログ入力ピン x 4（GPIO26 ～ 29と共用）

  • 5 V電源入力ピン（USBの 5 V入力と併用可能）

  • 3.3 V電源出力ピン

  • GNDピンx2

• グラフィック液晶接続コネクタ（https://ssci.to/2608）

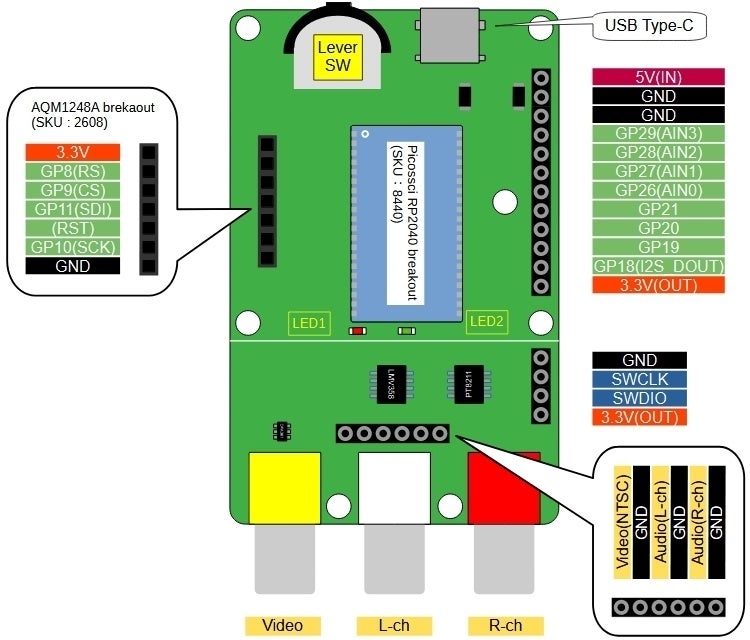

▶︎　「Picossci NTSCボード」のピン配置

▶︎　販売情報
スイッチサイエンスのウェブショップ（ https://www.switch-science.com/ ） にて販売します。

型番　SSCI-095600
商品名　Picossci NTSCボード（RP2040搭載）
価格（消費税込み）　4,950 円
購入ページ　https://ssci.to/9560

▶︎　他社の商標または登録商標

• 記載されている製品名などは各社の商標または登録商標です

▶︎　スイッチサイエンスについて

テクノロジーをより多くの人が道具として当たり前に使える世界を目指して活動している会社です。電子工作用品を輸入調達、自社開発し、販売する電子回路モジュール事業のほか、小中学生を中心とした子供とその教育者に向けたSTEM教材事業、ハードウェア製品をキーとする事業者に向けたIoT開発協力事業も行なっています。当社はRaspberry Piの国内認定リセラーやM5Stackの総代理店を務めています。
