【系統用蓄電池のレイアウト設計】敷地条件に合わせた設備配置―現地調査から施工までの確認ポイントを公開

地形・既存環境・搬入経路・保守動線を確認し、案件ごとに蓄電所の設備配置を設計

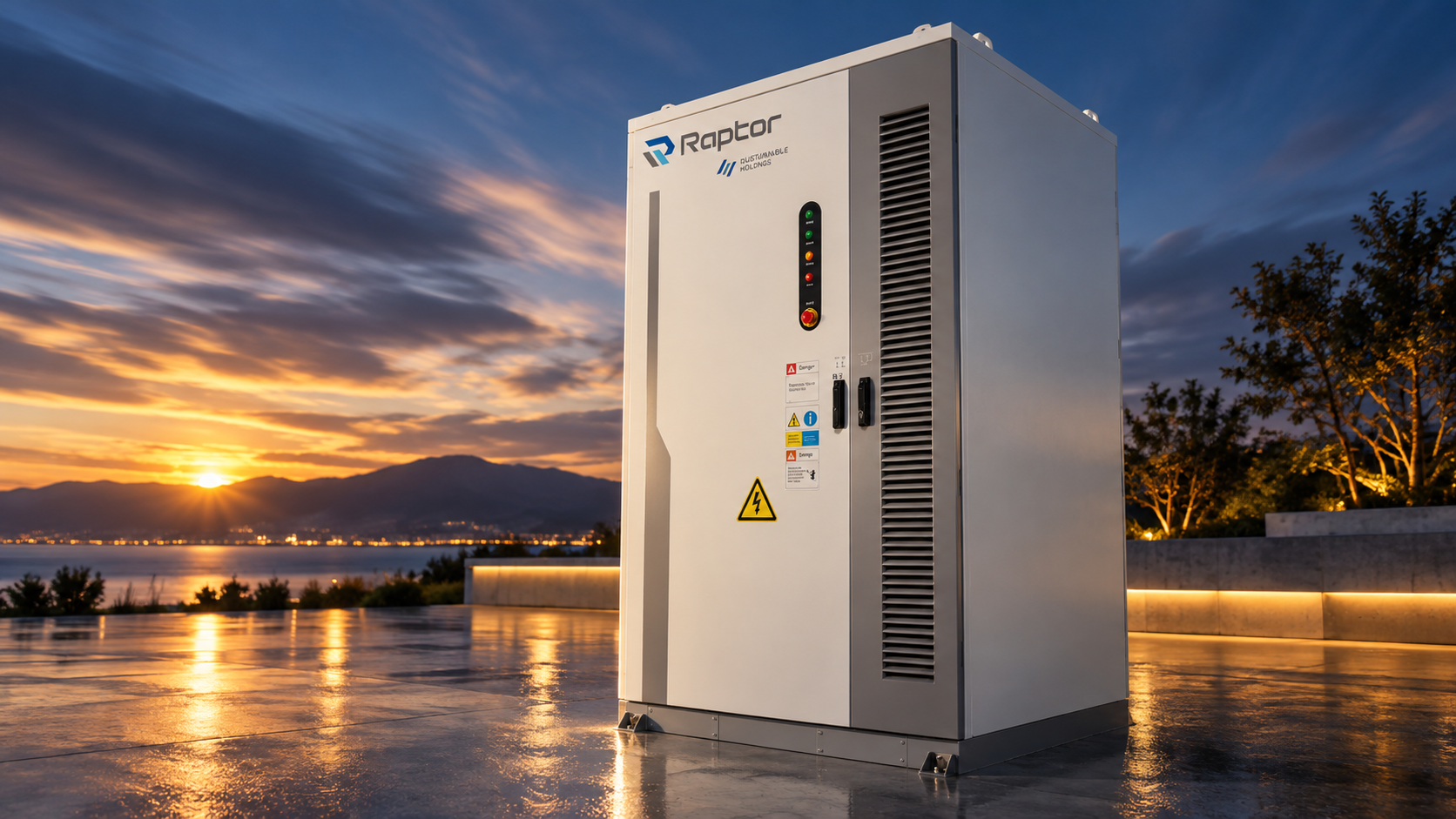

系統用蓄電池製品 Raptor（ラプター） 外観イメージ

サステナブルホールディングス株式会社は、系統用蓄電池の開発において実施している設備レイアウト設計の考え方を公開します。当社では、用地の面積だけで設備配置を決定するのではなく、地形、既存の樹木や構造物、設備搬入経路、フェンス内の有効面積、施工・保守時の動線などを確認し、案件ごとの条件に応じて蓄電池、PCS、EMS、高圧連系設備などの配置を検討しています。

 「土地の広さ」だけでは決まらない蓄電所レイアウト

系統用蓄電所では、必要な設備が敷地面積の数値上収まるだけでは、実際に施工できるとは限りません。
　
同じ面積の土地でも、地形や高低差、既存の樹木、接道条件、設備搬入経路などによって、実際に利用できる範囲は異なります。
　
当社では、候補地の確認段階から敷地条件を整理し、平坦に設備を設置できる範囲や施工時の動線などを確認したうえで、設備配置を検討しています。

 蓄電所レイアウトで確認する主な項目

確認項目	主な内容
有効面積	フェンス内で設備配置に利用できる範囲を確認
地形	高低差や造成条件を確認
既存環境	樹木や既存構造物などとの位置関係を確認
搬入経路	蓄電池・PCSなど大型設備の搬入条件を確認
設備配置	蓄電池、PCS、高圧連系設備などの位置を検討
保守動線	点検・保守時に必要となる作業スペースを確認

蓄電池だけではなく設備全体を配置

系統用蓄電所は、蓄電池だけで構成される設備ではありません。
　
当社が展開する蓄電池製品「Raptor」に加え、PCS、EMS、高圧連系設備など複数の設備を組み合わせてシステムを構成します。
　
そのため、各機器を単独で配置するのではなく、設備間の接続や施工条件、その後の点検・保守までを考慮しながら、蓄電所全体としてレイアウトを検討する必要があります。

 現地条件に合わせて図面を調整

用地開発の初期段階で作成したレイアウトは、その後の現地確認や測量、設備仕様、関係手続きなどによって調整が必要になる場合があります。
　
当社では、案件の進捗に応じて現地条件と図面を照合し、設備が実際の敷地条件に適合するよう配置を調整しています。
　
こうした確認を施工前に行うことで、現地での設備配置や施工工程を具体化し、用地開発から設計・施工へ円滑につなげることを目指しています。

 用地開発と設備設計を分断しない

当社では、用地開発、系統連系、機器選定、設計・施工を個別の工程として切り離すのではなく、一つの蓄電所開発として進めています。
　
用地を確保した後に設備設計を始めるだけではなく、開発段階から設備配置を想定することで、土地条件と設備条件の双方を確認しながら案件を進めています。
　
今後も、案件ごとの敷地条件を踏まえ、施工・運用までを見据えた系統用蓄電池の設備設計を進めてまいります。

 よくある質問

Q1．土地の面積だけで蓄電所を設置できるか判断できますか？

A1．面積だけでは判断できません。地形、設備配置、搬入経路、既存環境などを含めて案件ごとに確認する必要があります。

 Q2．レイアウトは用地取得後に作成しますか？

A2．当社では用地開発の段階から設備配置を検討し、その後の現地確認や設計条件に応じて調整します。

 Q3．Raptorだけを配置すれば蓄電所になりますか？

A3．いいえ。Raptorは蓄電池製品であり、PCS、EMS、高圧連系設備などを組み合わせて蓄電所を構成します。

 Q4．施工後の保守もレイアウト設計で考慮しますか？

A4．設備の点検や保守に必要となる作業スペースや動線についても、設備配置を検討する際の確認項目となります。
